Установка вентиляционного клапана на пластиковые окна

Средние цены на установку Вентиляционные клапаны по марке, стоимости комплекта и производительности в м³/ч:

Как устанавливается вентиляционный клапан на окно?

Современные окна изначально рассчитаны на герметичность с точки зрения тепло- и шумозащиты. Это приводит к тому, что нарушается естественная вентиляция помещения.

В результате воздух приобретает характеристики плохого качества, что негативно сказывается на самочувствии человека.

Кратковременное воздействие загрязненного воздуха в помещении вызывает легкие симптомы, которые обычно исчезают после тщательного проветривания помещения. С другой стороны, длительное воздействие может вызвать у человека респираторные и сердечно-сосудистые заболевания, неврологические расстройства, рак и другие опасные заболевания.

Это состояние особенно опасно для беременных женщин и маленьких детей из-за повышенного риска врожденных дефектов и проблем с развитием. Проветривание через открытую створку также не всегда возможно, особенно зимой или из-за ухудшения безопасности, которое происходит при открытом окне. Установка современных приточных клапанов на окна может стать решением этих проблем.

Виды установки оконных приточных клапанов

Приточный клапан представляет собой Специализированное вентиляционное устройствоОн встраивается в оконную систему, размещается горизонтально на верхней створке окна или вертикально возле ручки или даже в окне.

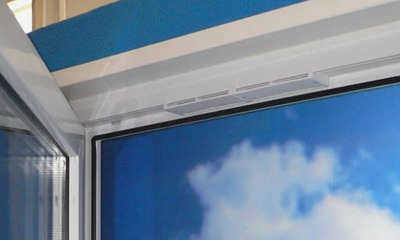

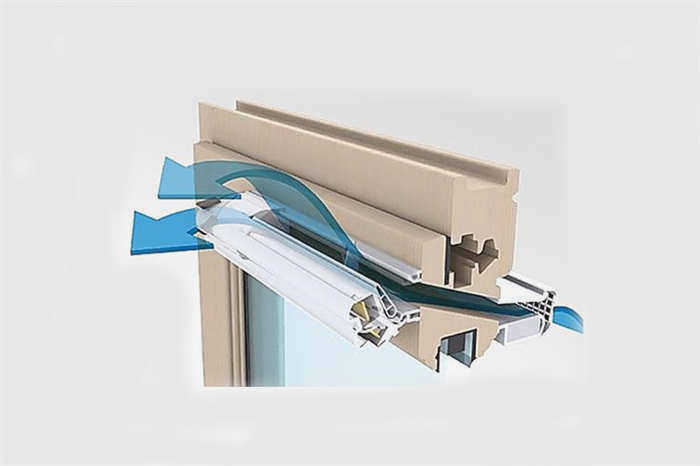

Приточный клапан сконструирован таким образом, что более теплые слои воздуха из помещения передаются холодному источнику снаружи, создавая тем самым естественную циркуляцию воздуха, втягивая чистый воздух снаружи. Современные агрегаты оснащены системой фильтров в корпусе для очистки всасываемого воздуха.

Чтобы заслонка приточного воздуха (ПК) работала надежно, не становясь источником повышенного холода, влаги и шума, ее необходимо правильно выбрать и установить.

Существует два типа установки ПК:

1. без фрезеровки – самый простой способ для маломощных агрегатов;
2. с фрезеровкой – для высокомощных устройств, способных работать в автоматическом режиме.

В первом случае часть старого родного оконного уплотнителя на раме и створке заменяется на более тонкий, в результате чего образуется естественный зазор для прохождения воздуха; такой тип заслонки называется фальцевой.

Преимущества установка фальцевого клапана в окно без необходимости прокладки воздуховода:

• низкая стоимость покупки и установки заслонки;
• простая конструкция, легкое обслуживание и замена при необходимости;
• постоянная эксплуатация;
• Отсутствие сквозняков, так как поток свежего воздуха направлен к потолку;
• Естественная циркуляция воздуха в помещении создает оптимальные условия влажности, что препятствует образованию сырости, плесени и грибка;
• Отсутствие конденсата на оконном стекле;
• возможность самостоятельной установки.

Что такое приточная установка?

Приточная установка или вентиляционная заслонка для окон ПВХ – это Искусственно созданный зазор в профиле рамыЭто искусственно созданный зазор в профиле рамы, который позволяет свежему воздуху проникать в помещение. Зазор закрывается с помощью специально разработанной системы заслонок, которые ограничивают поступление кислорода и регулируют его поток.

Более сложные устройства высшей ценовой категории могут управляться автоматически, в то время как более простые устройства управляются вручную.

Внешний вид и фотографии

Воздухозаборный клапан представляет собой конструкцию, состоящую из 3 основных компонентов, Каждый из них выполняет определенную функцию:

• Дефлектор устанавливается на фасаде здания для разбавления воздушных масс, в результате чего внутри устройства образуется зона низкого давления, что обеспечивает приток воздуха.
• Воздухозаборник оснащен фильтром для ограничения проникновения атмосферных частиц, а также насекомых в летний период.
• Для обеспечения беспрепятственного прохода между внутренним и внешним пространством в пластиковом профиле вырезается непрерывная щель. Как правило, щель располагается на неподвижной части окна.
• Наиболее сложной частью заслонки является внутренний механизм, который оснащен соплом для ограничения потока воздуха и подвижной заслонкой для регулирования скорости притока.

Заслонка может быть установлена на заводе или врезана в раму в течение срока службы оконного элемента в соответствии с требованиями владельца.

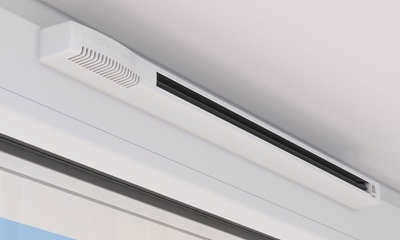

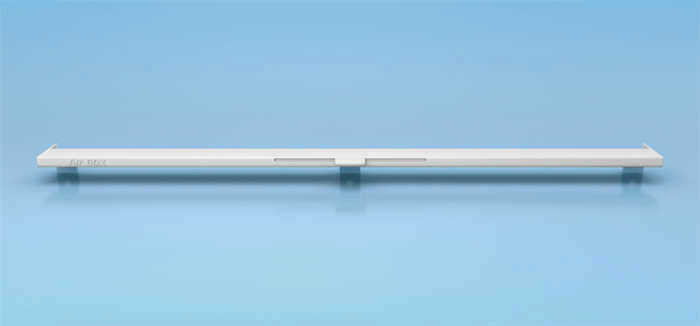

Заслонка притока воздуха на фото:

Для чего она используется?

Воздухозаборный клапан, установленный на раме пластикового окна, Выполняет несколько важных функций:

• Воздухообмен в помещении – приточный воздух создает положительное давление, благодаря чему застоявшийся воздух с высоким содержанием углекислого газа удаляется через вентиляционные решетки.
• Безопасная вентиляция – благодаря системе фильтрации и узким соплам в помещение не попадают загрязняющие вещества и болезнетворные бактерии.
• Количество поступающего воздуха можно регулировать, что значительно снижает потери тепла в холодное время года.
• Нет необходимости устанавливать дорогостоящую фурнитуру – ножницы, петли, приводы наклона створок.

Виды ПВХ рам

На рынке представлен широкий ассортимент оконных проветривателей от различных производителей. Каждый тип отличается дизайном, техническими характеристиками, преимуществами и недостатками.

В зависимости от того, каким образом воздух поступает в помещение

В зависимости от типа конструкции, поступление свежего воздуха в обслуживаемое помещение происходит по разным схемам, что также влияет на эффективность работы агрегатов

Сбалансированный

Самое простое решение для приточной вентиляции – это щель в раме, которая закрывается решетками с обеих сторон и клапанами для регулирования потока.

Преимущества:

• самый простой монтаж без демонтажа изоляционного стекла или других элементов конструкции
• повышенное сопротивление теплопередаче;
• низкая стоимость;
• при необходимости может быть оснащен приводом с автоматическим модулем.

НедостаткиЩелевое отверстие: щель характеризуется ограниченным объемом притока, что не всегда соответствует требованиям законодательства.

Щелевой

В отличие от предыдущего варианта, щель вырезается под неподвижный блок клапана заводского изготовления, делая его длиной до 35-40 см и толщиной 15-16 мм.

Преимущества:

1. Повышенная кратность воздухообмена – до 20 м³/ч при отверстиях 40 см;
2. Простой в использовании фильтрующий мат очищает приточный воздух;
3. Установка на готовые окна в течение нескольких часов.

НедостаткиДлинная конструкция не подходит для каждого окна, поэтому требуется несколько клапанов меньшего размера.

Вставные клапаны

Представляют собой стационарную установку, которая монтируется на заводе. Профили часто изначально адаптированы для установки заслонки. Все компоненты, включая клапаны, фильтры и другие детали, также устанавливаются в корпус профиля.

Как установить вентиляционный клапан на перфорированный стеклопакет?

К схеме установки вентиляционного клапана следует подходить ответственно и с особым вниманием: клапан должен устанавливаться при снятой створке, распиливание должно производиться очень аккуратно в теплое время года, чтобы не повредить профиль рамы и уплотнительную ленту.

Створка должна быть снята с петель и установлена в вертикальное/откидное положение. Все, что может помешать работе фрезы, например, фурнитура: угловая передача, фрезы и концевые каретки, должно быть удалено.

Какие инструменты и расходные материалы необходимы?

Для изготовления перфорированного вентиляционного клапана необходимо сначала подготовить шаблон для выполнения сквозных отверстий в ПВХ-профиле. Кроме того, подрядчик должен подготовить следующие инструменты и оборудование:

• мелкий напильник
• электрический лобзик;
• шаблон для перфорации;
• электродрель с набором сверл D = 0,5/1 см;
• герметик, предпочтительно силиконовый.

Внимание! Паз для вентиляционного клапана можно сделать и без шаблона, но для этого нужно уметь работать с электроинструментами, иначе можно допустить ошибку. Такой шаблон можно легко изготовить из формованного ДВП или фанеры.

Технология сборки, шаг за шагом

Процесс интеграции вентиляционного клапана в перфорированную оконную конструкцию состоит из нескольких этапов: разметка, прокладка, установка, герметизация и установка в обратном порядке.

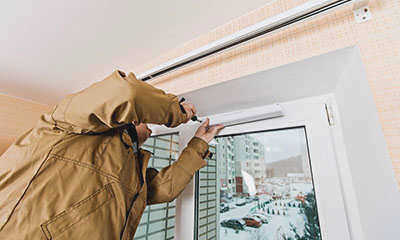

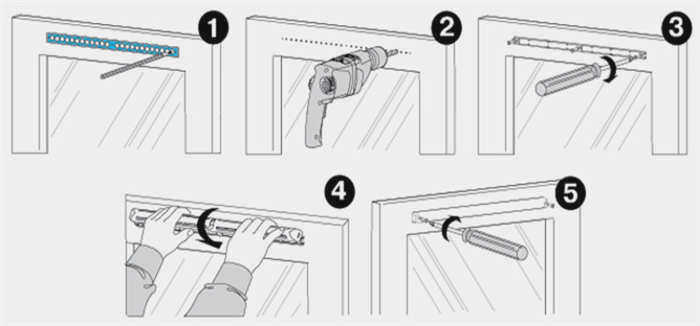

Пошаговые инструкции Установка вентиляционного клапана на окно ПВХ:

1. Приложите шаблон к снятой верхней створке и с его помощью отметьте место врезки блока.
2. Используя сверло большого диаметра, просверлите несколько отверстий в ряд на шаблоне и соедините их электрическим лобзиком.
3. Закрепите обрезанные края шаблона и контуры заслонки герметиком.
4. Приложите заслонку к створке и закрепите ее на раме с помощью саморезов.
5. Установите внутренний блок клапана на раму и защелкните крепления на крепежной планке.
6. Убедитесь, что клапан стоит устойчиво и прямо.
7. Закрепите крышку на внешней стороне окна с помощью саморезов.
8. Во время установки нанесите герметик на все стыки.
9. Установите фурнитуру в обратном порядке.
10. Петля створки.
11. Проверьте работу створки и другой фурнитуры.
12. Проверьте работу жалюзи и отрегулируйте в соответствии с инструкциями производителя.

Инструкции для конструкции без перфорации

Этот вариант является самым простым, Он может быть выполнен мастерами с любым уровнем технической подготовки.Он не требует затрат времени и сложных инструментов.

В продаже имеются клапаны с управлением потоком и без него. Управляемые клапаны, с другой стороны, могут быть механическими или электрическими с автоматическим управлением.

Автоматические системы имеют встроенные датчики температуры с терморегуляцией и гидрорегуляцией, чтобы не допустить переохлаждения помещения, а также контролируется внутренняя относительная влажность.

Важно. Объем циркуляции воздуха регулируется заслонкой, которая открывается/закрывается в соответствии с электрическими сигналами, поступающими от основных датчиков.

Необходимые аксессуары

Вместе с вентиляционным клапаном поставляется базовый набор необходимых расходных материалов.

В него входят:

• Саморезы;
• Сам вентиляционный клапан размером примерно 35 см;
• 1 кусок уплотнительной ленты длиной 35 см и два куска уплотнительной ленты длиной 16 см;
• 3 дюбеля для крепления устройства.

Для крепления блока вам понадобится острый нож, электроотвертка, шуруповерт, линейка и герметик.

Пошаговый алгоритм

Перед началом процесса установки необходимо определиться с положением вентиля на створке. Специалисты рекомендуют устанавливать его посередине створки или, если она узкая, с небольшим смещением, чтобы не мешать оконной фурнитуре.

Алгоритм Алгоритм установки вентиляционного клапана без перфорации:

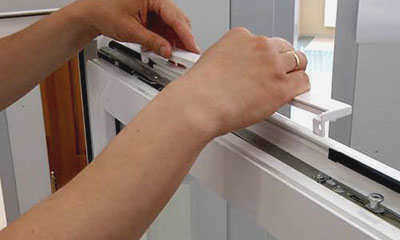

1. Вырежьте ножом пазы в точках, отмеченных на заранее подготовленном шаблоне, и извлеките уплотнитель из паза.
2. Для установки заслонки в открытый паз устанавливаются крепежи – в середине и 2 по краям.
3. Для предотвращения смещения клапана на корпус клапана наносится двусторонняя клейкая лента и снимается защитная пленка с одной стороны.

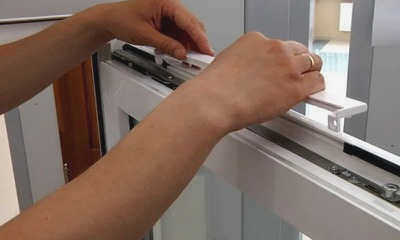

4. Сторона клапана с клейкой лентой приклеивается в нужном месте.
5. Затем клапан крепится к створке окна с помощью саморезов.
6. Вкрутите саморезы в предварительно установленные дюбели через монтажные отверстия заслонки.
7. Установите новую прокладку между крепежными элементами двух коротких частей, входящих в комплект.
8. Другая прокладка, самая длинная из комплекта, устанавливается точно напротив поставляемого клапана. Она более узкая, что обеспечивает технологический зазор между створкой и рамой ПВХ для облегчения притока наружного воздуха в помещение.

Назначение вентиляционного клапана для пластиковых окон

Устройство предназначено для улучшения микроклимата в помещении. Оно обеспечивает приток и циркуляцию воздуха при закрытых створках окна. Воздухозаборник расположен в верхней части. Поэтому люди не испытывают дискомфорта при поступлении холодных воздушных масс. Они нагреваются теплым конвекционным потоком, излучаемым радиаторами, и движутся к потолку.

Сечение воздухозаборника регулируется механически или автоматически. Это позволяет добиться необходимого воздухообмена и поддерживать в квартире комфортную температуру и влажность. Нет необходимости постоянно открывать и закрывать окно. Это продлевает срок службы фурнитуры и уплотнительных резинок.

Приточное устройство работает только при работающей системе вентиляции. Оно не будет работать, если вентиляционные каналы заблокированы или если не соблюдаются температурные условия, необходимые для естественного движения воздушных масс. В таких случаях необходимо установить дополнительные вентиляционные клапаны для принудительной вентиляции.

Типы вентиляционных клапанов для пластиковых окон

Системы, представленные на рынке, можно разделить на три категории.

Щелевые

Устройство устанавливается в верхней части открывающейся створки или вертикального мульона. Для установки необходимо снять часть фурнитуры и фрезеровать отверстия в пластиковом профиле. Если вы не уверены в своих навыках, лучше доверить эту работу профессионалам.

Система состоит из двух блоков. Один устанавливается со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим воздуховод от осадков. Второй блок устанавливается внутри помещения. Он содержит механизм, который регулирует интенсивность вентиляции.

Основным преимуществом данной конструкции является высокая скорость воздушного потока. Длина вентиляционного канала варьируется в пределах 170-400 мм, а ширина – 12-16 мм. Этого достаточно для создания микроклимата в больших помещениях.

Монтаж на поверхности

Встраиваются в оконный профиль уже на стадии рамы. Их невозможно установить постфактум. В частных домах такие системы не используются из-за чрезмерной пропускной способности воздуха. Обычно их используют для вентиляции в больших офисах и торговых залах.

Эти изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности установить вентиляционные каналы в несущих конструкциях. В отличие от настенных моделей, их недостатком является низкая звуко- и теплоизоляция.

С фаской

Стали популярными благодаря низкой стоимости и простоте монтажа. Их можно установить самостоятельно всего за полчаса.

Они устанавливаются в верхней части створки в зазор с резиновым уплотнителем. Свежий воздух поступает в помещение через небольшую щель в уплотнителе. Конструкция очень проста, но есть возможность регулировки воздушного потока.

Нет смысла устанавливать такие устройства в прихожей или большой гостиной. Они не обеспечат должного воздухообмена. Лучше всего они подходят для балкона, кухни или небольшой спальни.
