Использование такой трубы избавляет вас от необходимости нанесения теплоизоляции и защиты от внешних воздействий.
Вентиляционные трубы на крыше дома: установка вытяжной трубы через крышу
Планируя вентиляционные работы, важно продумать и выбрать оптимальный способ установки вентиляционных труб на крыше дома. Это нужно сделать правильно: во-первых, чтобы не повредить крышу и предотвратить протечки; во-вторых, чтобы выход обеспечивал максимальную тягу.

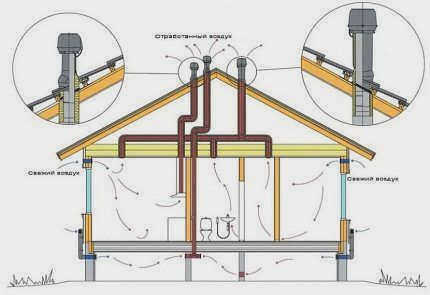

Мы подскажем, как правильно сделать вентиляцию, чтобы обеспечить регулярный воздухообмен. Мы представим современные и простые в установке решения, предлагаемые производителями для бытовых потребителей. Мы посоветуем, как лучше выполнить эту работу самостоятельно.
Варианты установки через крышу
Существует два наиболее популярных варианта прокладки вентиляционных труб через крышу:
- Использование готовых вентиляционных выходов (сборных);
- Выбор метода зависит от конструктивных особенностей дома и крыши, требований к внешнему виду и доступного бюджета.
Выбор метода зависит от конструктивных особенностей дома и крыши, требований к внешнему виду и доступного бюджета.
Однозначно не рекомендуется делать рукава самостоятельно, если у вас нет достаточного опыта и инструментов. Из-за присущих новичкам ошибок вы не сможете обеспечить плотное проникновение труб. Результатом станет намокание и последующее повреждение крыши, стропил и изоляции.

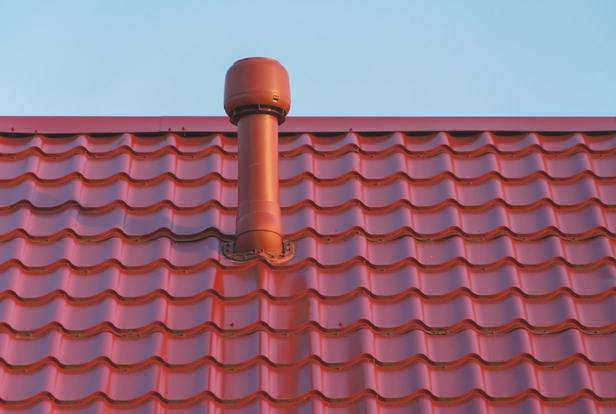

Готовые вентиляционные трубы
Производители кровли заинтересованы в том, чтобы крыши, построенные из их материалов, хорошо выглядели и долго служили своим хозяевам. Поэтому, помимо кровельных материалов, они также производят детали для установки вентиляционных каналов в конструкции здания.
Кровельные вентиляционные каналы – это лучшее решение для любой системы вентиляции, поскольку они обеспечивают максимальную тягу и хороший воздухообмен
Они доступны для широкого ассортимента гибкой металлочерепицы и керамической черепицы, шифера и керамической черепицы, рулонных полимерных и битумных кровельных покрытий для систем плоских крыш.
Преимуществами этих розеток являются
- Отличный внешний вид;
- Подбор цвета под цвет кровли;
- Наличие уплотнителей и встроенной теплоизоляции;
- Точная вертикальная регулировка;
- Совместимость с выпускной перегородкой и рукавом в сборе;
- Простой монтаж.
Воздухообмен в кровельном покрытии
Влажность в пространстве под крышей может быть вызвана дождем и снегом, задуваемыми под крышу сильным ветром. Со стороны жилых помещений на конструкцию негативно влияют бытовые испарения. Влажная изоляция теряет свои эксплуатационные свойства, а затем начинают разрушаться обрешетка и деревянные стропила.
Правильная вентиляция металлической кровли предотвращает негативное воздействие повышенной влажности. Помогает создать комфортный микроклимат на чердаке, мансарде и в жилых помещениях. Защищает верхнюю обрешетку, ее теплоизоляционную систему и несущую стропильную конструкцию.

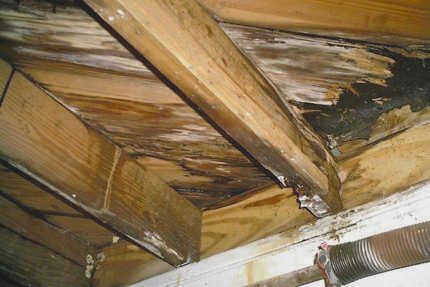

Большинство стропильных конструкций крыши изготовлены из пиломатериалов, которые подвержены всем негативным воздействиям воды и атмосферных осадков. Кроме того, влага негативно влияет на кровельную изоляцию и саму крышу, даже если это металлочерепица, которая при правильном монтаже может прослужить до полувека.
Чтобы конструкция крыши не гнила и не разрушалась из-за плесени, с огромной скоростью оседающей на влажных элементах, или коррозии, вызванной конденсатом, необходимо организовать стабильный воздухообмен.

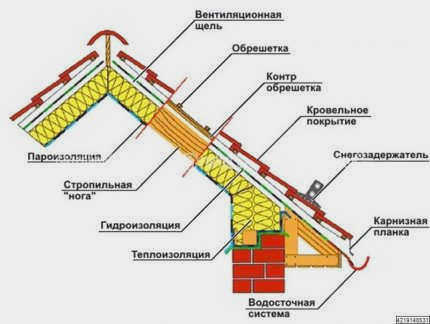

Как же создать правильно вентилируемую крышу? Кровельное покрытие состоит из нескольких слоев, каждый из которых выполняет определенную функцию. При правильном монтаже сочетание этих слоев обеспечивает долгосрочную работоспособность ограждающей конструкции здания, крыши и системы под ней.
Все без исключения материалы должны быть установлены с максимальной тщательностью. Даже если кровельные работы выполнены идеально, но пароизоляция, например, установлена небрежно, это приведет к накоплению водяного пара со всеми негативными последствиями: снижению теплоизоляционных свойств утеплителя, гниению стропил и обрешетки.
Вентиляция крыши с утеплением и без него
Технологических различий в монтаже вентилируемых кровельных систем различной формы не существует. Принципы вентиляции одинаковы для скатных, односкатных, ломаных, шатровых и вальмовых крыш. Единственными изменениями являются сложность монтажа и количество устанавливаемых блоков.
Конструкция холодной крыши

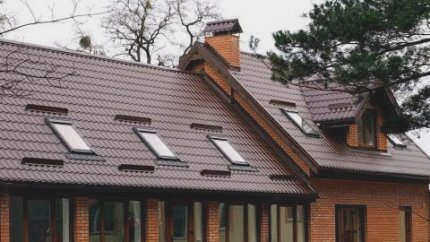

На холодном чердаке вокруг подкровельного пространства продувается большое количество воздуха, чтобы влага не конденсировалась. Воздух свободно циркулирует через карнизы, коньки, мансардные окна, хребты и ендовы.
В скатных крышах воздух поступает через карнизы или отверстия во фронтонных стенах. В кирпичных двускатных стенах отверстия для поступления воздуха выполняются в виде открывающихся вручную окон.

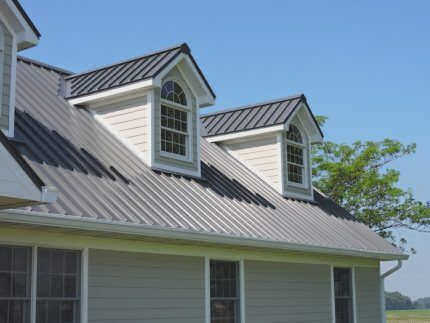

Окна-кукушки проектируются во время проектирования дома. Они выполняют ряд функций: вентилируют, выравнивают давление снаружи крыши и внутри чердака, чтобы крышу не "сдувало" в прямом смысле этого слова.
В 4-скатной шатровой крыше нет фронтонов. В этом случае карнизный свес с отверстием от 5 до 10 мм выполняет функцию воздухозаборника. Воздух выходит через наклонные вальмовые ребра и мансардные окна. Если их недостаточно для снижения давления воздуха, устанавливаются аэраторы и кровельные вентиляторы.
Проблемными местами в скатной кровле являются ендовы крыши – зимой там скапливается снег. Поэтому целесообразно установить точечные вентиляторы или устройства принудительной вентиляции вдоль зазоров.
Система вентиляции для теплой крыши
В случае утепленной крыши между крышей и чердаком с обеих сторон находится теплоизоляционный материал, который покрыт пароизоляцией или гидроизоляцией. Если кровельный слой установлен в соответствии со всеми правилами, то ни испарения дома снизу, ни атмосферная влага сверху не повлияют на стропила, теплоизоляцию и кровельное покрытие.
Методы вентиляции
Существует два способа создания беспрепятственной циркуляции воздуха на чердаке: точечный и непрерывный. Они отличаются распределением выходящего воздушного потока, который уносит все пары.
Метод непрерывной вентиляции закладывается при проектировании крыши или перед монтажом металлической кровли. Его суть заключается в равенстве исходящего и входящего потоков, достигаемом через один и тот же вентиляционный зазор – воздуховоды. Они начинаются у карниза и заканчиваются у конька, то есть на вершине крыши.
Правильный монтаж предполагает наличие зазоров между кровельным покрытием и подкладочным слоем, а также между атмосферостойкой мембраной и теплоизоляцией.
Эти зазоры закрываются мелкоячеистыми сетками или решетками для предотвращения засорения. Важной деталью является то, что общая площадь стыков должна составлять не менее 1% от общей площади крыши.
Для выполнения этого условия необходимо заранее определить высоту бруса для установки обрешетки и контробрешетки на пароизоляцию, теплоизоляцию и гидроизоляцию.
Этот метод эффективен для простых скатных крыш, где свободная циркуляция воздуха может происходить под поверхностью крыши. Если схема выполнена правильно, создается естественная, похожая на печную тяга. Это обеспечивает постоянный приток воздуха.
Неправильно работающая система приводит к застою влажного воздуха под крышей, что приводит к появлению грибка и ржавчины. Точечный метод, наряду с непрерывным, используется на сложных крышах и чердаках.
Установка естественной вентиляции под крышей
Для создания системы естественной вентиляции под крышей необходимо выполнить следующие действия:

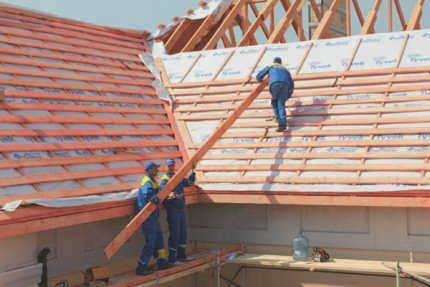

- Прибейте обрешетку к внутренней стороне стропил и закрепите на ней брус. В области ендовы брус должен быть непрерывным. Между обрешеткой укладывается вентиляционная обрешетка, чтобы создать дополнительный зазор между обрешеткой и балками.
- Поверх обрешетки уложите пароизоляцию. Важная деталь: между пароизоляцией и стропилами должны оставаться пустые вентиляционные каналы высотой не менее 5 см. Уложите теплоизоляцию поверх пароизоляции между стропилами. Если используется пароизоляционная мембрана, этот зазор не нужен.
- Поверх теплоизоляции сооружается еще один слой обрешетки и укладывается пароизоляция. Этот слой древесины обеспечивает зазор между теплоизоляцией и пароизоляционной мембраной. Этого не нужно делать, если в качестве гидроизоляции используется специальная мембрана. В этом случае теплоизоляция покрывается влагонепроницаемой мембраной без вентиляционного зазора.
- С внешней стороны стропил прибивается контррейка, а поверх нее укладывается обрешетка. Это создает вентиляционные каналы между подкладочным слоем и кровельным покрытием. При использовании металлочерепицы этот зазор обязателен, даже если используется гидроизоляционная мембрана.
- Металлочерепица устанавливается с вентиляционными отверстиями между стропилами.
Торцы кровельного покрытия не закрываются ничем, кроме решеток. Непрерывная естественная вентиляция будет проветриваться через отверстия, созданные распорками обрешетки и контробрешетки.
Влага изнутри более губительна для металлочерепицы, чем влага снаружи. Спасти ситуацию может только хорошая циркуляция воздуха в подкровельном пространстве.
Кровельные вентиляционные отверстия в системе вентиляции крыши

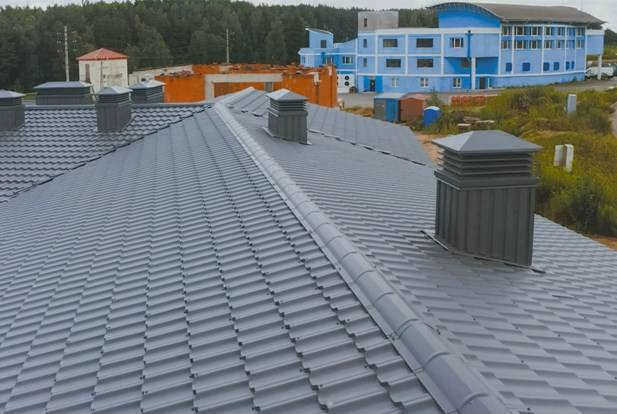

Кровельные вентиляционные отверстия – это вспомогательный компонент вентиляции, который помогает удалять влажный воздух и водяной пар из подкровельного пространства. Такие устройства можно использовать в сочетании с вентилируемым коньком.
Дополнительная вентиляция крыши особенно важна в сложных зонах крыши, к которым относятся
- Торцы крыш с углом наклона более 45 градусов;
- Когда водосточные желоба расположены в крыше;
- Когда карнизы дополнительно установлены на свесах;
- На крышах со значительной длиной ската.
Цель аэратора – увеличить циркуляцию воздуха в подкровельном пространстве, избегая тем самым мест скопления конденсата.

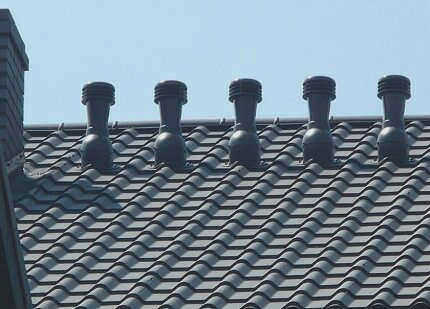

Простейший аэратор представляет собой трубу небольшого диаметра длиной 50 см. В верхней части трубы устанавливается специальный колпачок-дефлектор. Он усиливает тягу и защищает канал от грязи и осадков.
Некоторые производители выпускают более сложные модели, оснащенные турбинами. Это лопасти, расположенные в дефлекторе. Они вращаются под воздействием ветра, многократно увеличивая тягу. Такие модели наиболее эффективны, поэтому их чаще рекомендуют использовать при устройстве дополнительного выхода для вентиляции крыши.
Особенностью аэраторов является то, что они изготавливаются из пластика и могут иметь различные формы и цвета. Это позволяет подобрать оптимальную модель в зависимости от типа металла и конструкции крыши. Помимо эстетичного внешнего вида, такие модели характеризуются высокой стойкостью цвета, устойчивостью к воздействию ультрафиолетовых лучей и ветра.
Более надежные с точки зрения механической прочности и долговечности – металлические аэраторы. Они изготавливаются из тонких стальных листов, покрытых полимерной краской. Срок службы таких устройств исчисляется десятилетиями.
Установка аэраторов на металлической кровле
Аэраторы устанавливаются после завершения работ по укладке металлической кровли. Поместить этот компонент легко можно своими руками. Вам понадобятся следующие предметы:
-
Разметочный инструмент (шаблон, маркер);
Выполняйте монтажные работы в следующем порядке:
- Отметьте место установки аэратора. Точечные аэраторы устанавливаются на расстоянии не более 60 см от конькового ребра.
- Шаблон укладывается на волну металлической пластины, а контур реза отмечается маркером.
- Отверстие вырезается по контуру. Для работы лезвий ножниц необходимо предварительно просверлить отверстие в металлической пластине. Не используйте абразивные инструменты (шлифовальную машину с отрезным кругом) во избежание дефектов полимерного покрытия на металлических пластинах.
- Аэратор завершается уплотнительным кольцом. На его нижнюю часть наносится силиконовый герметик. Затем кольцо приклеивается к очищенной поверхности металлической пластины.
- Устанавливается выпускной патрубок. Это необходимо сделать таким образом, чтобы корпус из гибкого материала плотно прижимался к трубе аэратора без деформации.
- Труба выравнивается.
- Соединение между корпусом и трубой закрепляется хомутом. Зазор между ними предварительно заделывается герметиком.
- На кожух устанавливается декоративная крышка.
- Крышку с кожухом прикручивают к кровле с помощью саморезов с герметиком.
- Обтекатель фиксируется и закрепляется.
Количество дефлекторов может быть различным. Если черепичная крыша имеет сложную форму, то обязательно нужно установить дефлекторы на каждом скате.
