Установка кухонной вытяжки своими руками: подробная пошаговая инструкция по монтажу
Вытяжная система удаляет и очищает воздух в доме от кухонных испарений и запахов, мелких частиц жира и дымовых газов. Считается, что установка вытяжки на кухне улучшит микроклимат помещения и обеспечит правильный воздухообмен в рамках приточно-вытяжной вентиляции.
Для установки прибора не обязательно нанимать специалиста: подробные инструкции, схемы и фурнитура позволяют произвести монтаж самостоятельно. Однако для этого необходимы базовые навыки работы с инструментами и немного знаний.
В этой статье мы постарались подробно описать процесс установки – перечислить основные требования к монтажу, а также дать пошаговый мастер-класс по креплению навеса и подключению его к воздуховоду и электросети.
Принципы установки вытяжной системы
Процедура установки зависит не только от внешних условий, но и от конструкции, формы, размера, веса и функции вытяжки.
Некоторые навесы встраиваются в мебельные блоки, другие подвешиваются в центре кухни – над "островом", третьи просто монтируются на настенные кронштейны.
Перед этим обязательно ознакомьтесь с инструкциями и спецификациями производителя: возможно, для ремонта тяжелого прибора придется вызывать рабочих или даже нанимать подрядчика.
Все бытовые вытяжки можно разделить на две категории
- приборы с воздуховодамиЭто каналы, по которым отработанный воздух отводится в вентиляционную шахту;
- циркуляционные устройстваПервые более эффективны, но сложнее в установке.
Первые более эффективны, но сложнее в установке, вторые легко монтируются на стене, но очищают воздух только до тех пор, пока фильтры не засоряются. Однако существует и третий вариант – комбинированный – который сочетает в себе возможности обеих категорий.
В сегодняшнем ассортименте вытяжек легко потеряться. Вы можете найти все – от простых "навесов" с угольными фильтрами до дорогих "островных" устройств, предназначенных для установки в просторных помещениях.
Фотогалерея
Фото из
Основной сложностью при установке будет подготовка места установки – небольшого шкафа, который крепится непосредственно над плитой, а также размещение пароотводящих каналов
Популярная вытяжка, требующая места для установки. Красивый дизайн, более эффективна, но подключенные воздуховоды необходимо замаскировать после установки

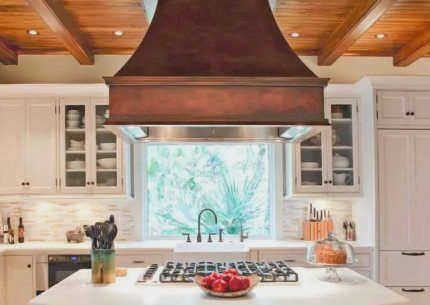

Если рабочая поверхность расположена в центре кухни, а не у стены, требуется устройство, подвешенное к потолку.
Типовые схемы вентиляции кухни
Существует два основных способа вентиляции кухни: естественная вентиляция и принудительная вентиляция. В первом случае вентиляция осуществляется с помощью отверстий в стенах и жалюзи с одной стороны и вентиляционных каналов в доме – с другой.
Во втором случае воздухообмен осуществляется механическим путем за счет установки энергозависимого оборудования. Третий, комбинированный вариант, сочетающий естественный приточный воздух с принудительной вытяжкой через кухонные вытяжки, считается наиболее удачным.

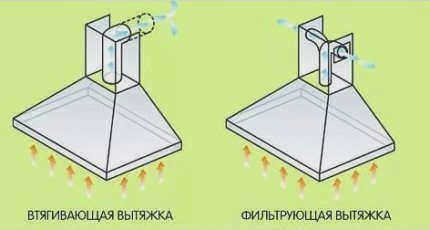

Все вытяжки можно разделить на два типа по способу очистки воздуха: вытяжки с отводом и вытяжки с рециркуляцией. Последние не соединены с вентиляционными каналами трубами и воздуховодами и работают автономно
Существует и третий тип – комбинированные агрегаты, которые оснащены двойными фильтрами и воздуховодами и могут работать как с подключением к вентиляционной шахте, так и автономно.
Естественная вентиляция имеет одно преимущество: она не требует дополнительных материальных вложений для обеспечения комфортного микроклимата на кухне (как и в других помещениях).
Однако она не очень эффективна. При приготовлении пищи на электрической или газовой плите затяжные запахи могут быстро распространяться из-за медленного воздухообмена.
Приточно-вытяжные установки гораздо эффективнее, но для реализации механической схемы необходимо оборудование, зависящее от электроснабжения.
Отдельные и рециркуляционные навесы отлично очищают загрязненный воздух и устраняют неприятные запахи, но не закрывают область под потолком, куда также могут проникать пары и частицы жира.
Невентилируемые вытяжки
При сравнении двух типов вытяжек – вентилируемых и невентилируемых – первые имеют больше преимуществ. Основным преимуществом является более высокая производительность вытяжки, что позволяет ускорить воздухообмен.
Иногда технические проблемы, не позволяющие установить вытяжной вентилятор, могут привести к покупке вытяжки без воздуховода, которая является рециркуляционной.

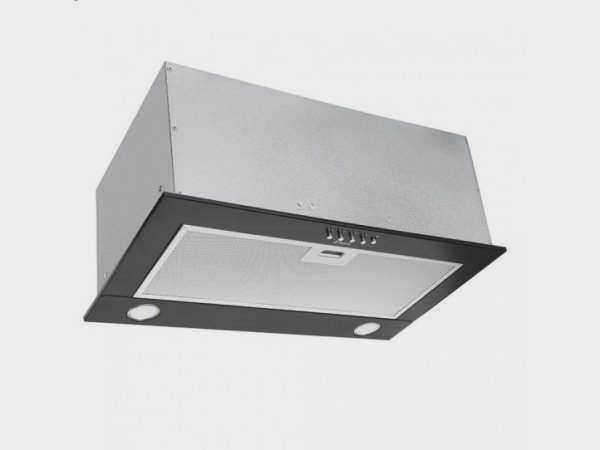

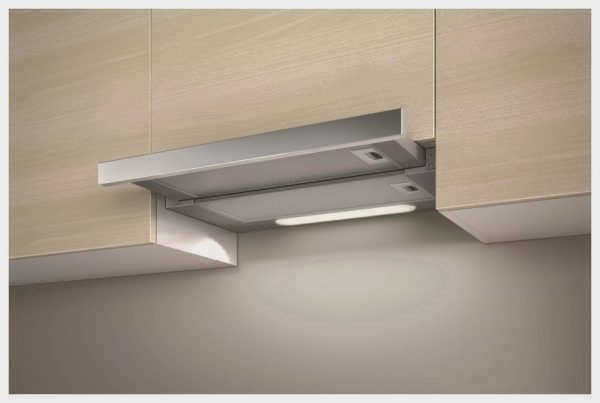

По способу установки вытяжки бывают двух типов: отдельно стоящие и встраиваемые. Встраиваемые устройства хороши тем, что занимают минимум места, а шкаф, в котором спрятан рабочий агрегат, дополнительно используется по прямому назначению – для хранения кухонных принадлежностей
Современные воздухоочистители различаются по материалу, дизайну и технологии.
Фотогалерея
Фото из
Основным материалом для корпуса и жироулавливающих фильтров является нержавеющая сталь, но также могут использоваться термостойкое стекло или специальные пластиковые компоненты
Традиционные серебристые версии также доступны в белом, черном и цветном исполнении – идеально для индивидуальных кухонь
Популярность отдельно стоящих кухонных приборов в центре кухни – островов – заставила производителей представить островные модели, включая угольные фильтры.

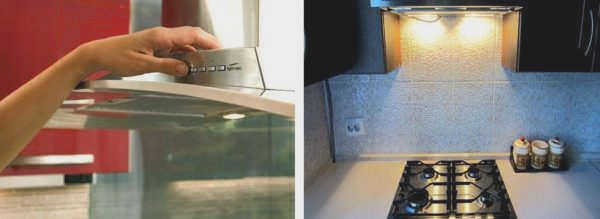

Современные модели характеризуются такими особенностями, как сенсорное или дистанционное управление, несколько режимов работы вентилятора, эффективное освещение рабочей зоны
Из чего сделаны вытяжки с фильтрами?
Широкий выбор цветов вытяжек
Вытяжки для кухонных островов
Технические особенности вытяжек с фильтром
Цена приборов зависит от технической "начинки", качества угольного и жирового картриджей, дизайна и уровня производителя. Но выбирать нужно тщательно: иногда модели от раскрученных брендов ничем не отличаются от малоизвестных производителей и стоят в 2-3 раза дороже.
Встраиваемые вытяжки по способу очистки воздуха
Встраиваемые вытяжки (и все остальные) различают по способу очистки воздуха от продуктов сгорания и паров. В частности, существует два типа.

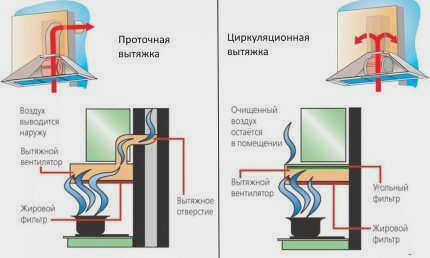

Вытяжка с непрерывным потоком
Проточная вытяжка – соединена вентиляционными трубами с дымоходом или каналом, ведущим через стены наружу. Внутри находятся вентиляторы, которые втягивают воздух, принудительно перемещая его через систему. Загрязненный воздух выводится за пределы помещения по определенному пути. Он заменяется свежим воздухом, поэтому для эффективной работы устройства в помещении должна быть качественная система подачи свежего воздуха.
Перед вентиляторами находятся жироуловители – металлические сетки, которые со временем засоряются и нуждаются в чистке или замене на новые детали.
Эти устройства очень эффективны, если соблюдены все условия установки. Они вентилируют помещение, постоянно втягивая свежий воздух.
Циркуляционные вытяжки
Рециркуляционные вытяжки – эти устройства по внешнему виду не отличаются от своих проточных аналогов, но работают по другому принципу. Эти устройства не требуют подключения к вентиляционной системе. Их функция заключается в прокачивании загрязненного воздуха через систему фильтров, расположенных внутри корпуса. Сначала на входе устанавливается жироуловитель. За ним следуют вентиляторы с электродвигателями, а затем все остальное. Воздух возвращается в помещение и снова циркулирует в нем. Поэтому данный тип получил соответствующее название.
Типы встраиваемых вытяжек по конфигурации

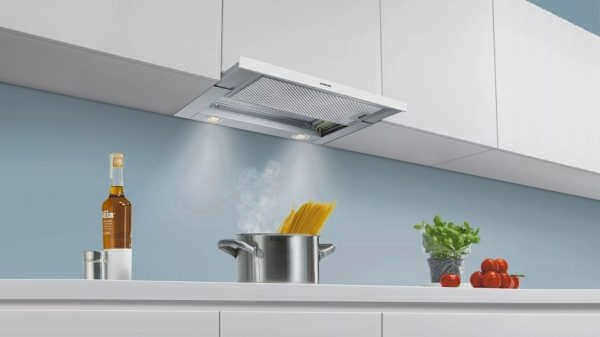

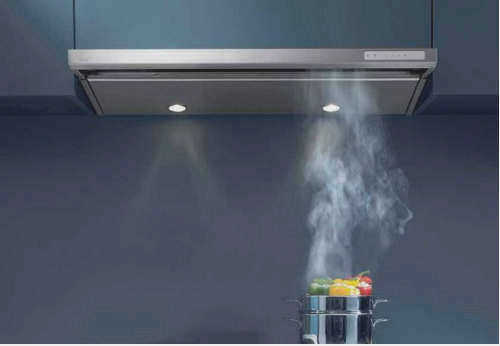

Вытяжки могут иметь горизонтальную или вертикальную конфигурацию – это означает, что они расположены по отношению к варочной поверхности. Горизонтальные вытяжки являются наиболее распространенными и располагаются непосредственно над варочной поверхностью, поэтому они могут достаточно эффективно улавливать поднимающийся пар. Пример этого классического решения показан на фото ниже.

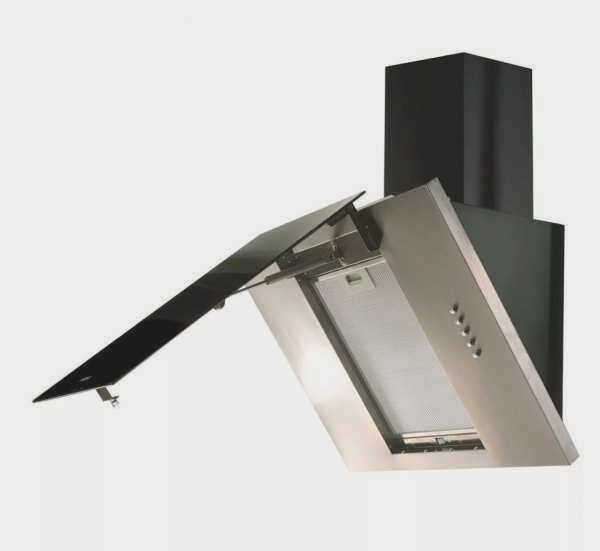

Если вам не нужен шкаф над варочной панелью, вы можете установить вертикальную вытяжку. Они также могут быть утоплены в стену, а не в мебель. Этот вариант сложен в эксплуатации, поэтому чаще всего мы видим его в виде открытой вытяжки. Всасывающая панель такой вытяжки наклонена под тупым углом к варочной поверхности. Крышка, которая в открытом положении становится своеобразным уловителем, помогает лучше втягивать пар. Существуют также модели с другим дизайном.
Такая конструкция не очень удобна, поскольку внутренние поверхности будут сильно загрязнены грязью и жиром и их нелегко очистить.
Советы по выбору конкретных функций и моделей
Существует несколько технических особенностей, на которые стоит обратить внимание. Правильный выбор позволит избежать многих проблем, которые могут возникнуть при использовании навеса.

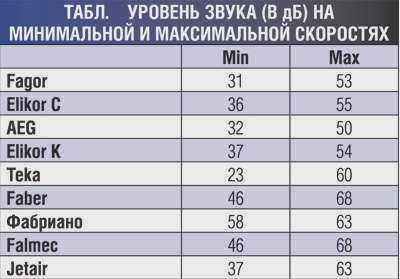

- Уровень шума. Уровень шума, указанный в спецификации, был определен в ходе лабораторных испытаний вытяжки. Она была установлена в неподвижном состоянии, поэтому дополнительный вторичный шум не возникал. На практике создать такие условия эксплуатации очень сложно. Вибрации от корпуса прибора передаются на шкафы и воздуховоды, что значительно повышает уровень шума. Если вы заметили повышение, следует найти и устранить причину. Уровень шума не должен превышать 40 дБ.
- Выходная мощность. Очень важный параметр, на который всегда следует обращать пристальное внимание. Согласно требованиям СНиП 2.08.01-89, объем воздуха на кухне должен меняться 6-8 раз в час, при частом приготовлении пищи частота увеличивается до 10-15 раз. Теперь переведите эти общие рекомендации в кубические метры. Умножьте площадь кухни на высоту и скорость смены воздуха, чтобы получить необходимую минимальную производительность вытяжки. Имейте в виду, что производительность уменьшается примерно на 5% на каждый изгиб воздуховода и на каждый погонный метр длины. Если у вас есть рециркуляционный воздуховод, производительность снизится еще на 25%.
Рассчитать мощность несложно. Например, в кухне высота потолка 2,7 м, площадь пола 15 м 2 . В вентиляционном канале есть два колена 90°, а расстояние от вытяжки до вертикального вентиляционного канала составляет 2 м. Чтобы рассчитать это, нам сначала нужно знать минимальную производительность вытяжки 15×2,7×10 = 400 м 3 /час. Теперь увеличьте этот объем на потери в изгибах (20 + 20 = 40 м3 /ч) и на прямых участках (20 м3 /ч), получив оптимальную производительность вытяжки 400+40+20 = 460 м3 /ч. Желателен 25-процентный запас мощности, поэтому для кухни требуется вытяжка с производительностью около 580 м3 /ч. Обратите внимание на размеры вытяжки; они должны идеально соответствовать размерам варочной панели, электрической или газовой плиты.
Какие фильтры использовать
Важно помнить, что неправильно подобранный фильтр не очищает воздух, а наоборот, загрязняет его и может распространять болезнетворные бактерии по всей квартире.
Важно. Независимо от типа фильтра, его следует регулярно чистить и заменять. Максимальный срок службы составляет шесть месяцев.
К сожалению, очень немногие пользователи придерживаются этой рекомендации. Если вы относитесь к этой категории, рекомендуется отказаться от использования фильтров или перевести вытяжку в проточный режим.

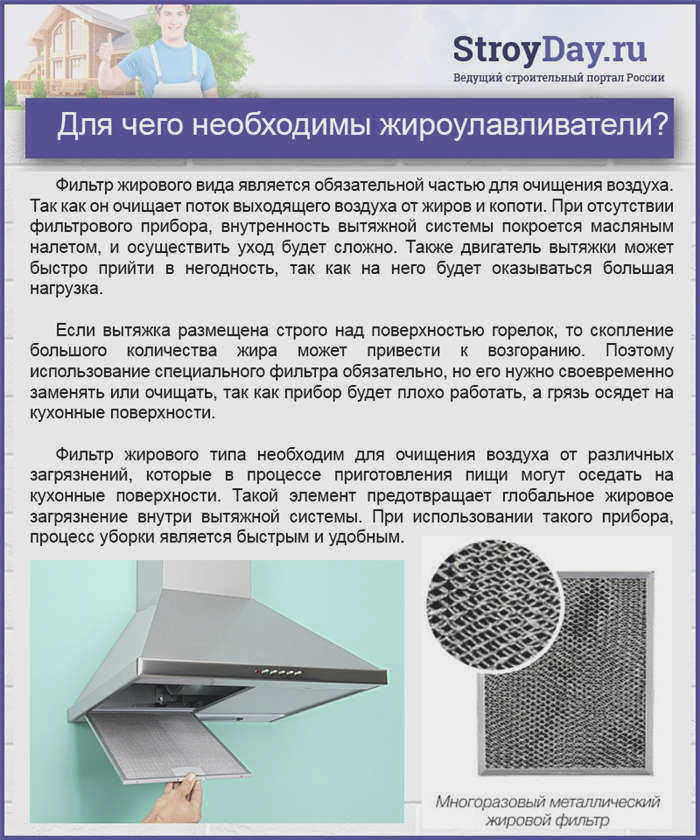

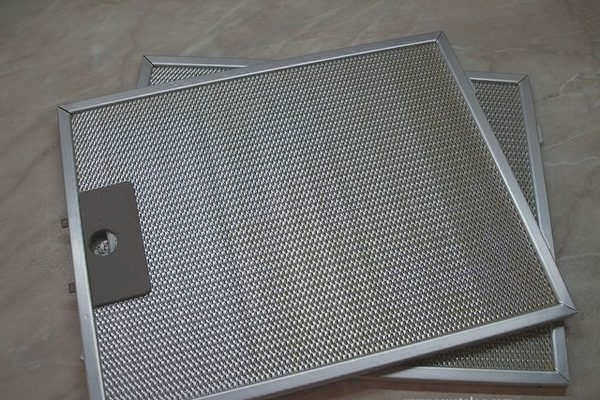

- Алюминиевые жировые фильтры. Они могут быть многоразовыми или одноразовыми. Жироуловитель положительно влияет на эффективность работы компонентов электродвигателя вентилятора и уменьшает количество бактерий на поверхностях труб.

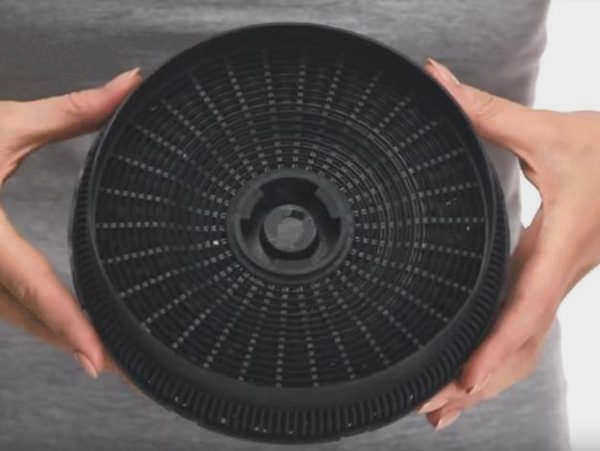

- Фильтры из активированного угля. Они поглощают химические соединения: неприятные запахи, дым и т.д. Кроме того, они задерживают пыль и жир. Недостатком является то, что они быстро засоряются, создают дополнительное сопротивление воздушному потоку и значительно снижают эффективность вытяжки. Это увеличивает нагрузку на обмотки электродвигателя, перегревает их и приводит к тому, что изоляционный лак быстро теряет свои первоначальные диэлектрические свойства.
При первых признаках неисправности вытяжки необходимо проверить все компоненты, выявить и устранить проблему. Только так можно гарантировать, что она будет исправно работать в течение длительного времени.
Видео – Вытяжка для шкафа 60 см
Вытяжки для шкафов значительно повышают комфорт на кухне, устраняют неприятные запахи и обеспечивают контролируемый воздухообмен в помещении. Эти устройства сложно устанавливать в готовых шкафах, и зачастую они требуют изменения конструкции элементов. Гораздо лучше предусмотреть установку вытяжки при проектировании кухонной мебели; это не только упрощает процесс монтажа, но и повышает долговечность использования. О том, как создаются чертежи кухонной мебели, вы можете прочитать на страницах нашего сайта.
