Устройство для вкручивания винтовых свай

Принцип установки винтовой сваи с помощью бура заключается в следующем:

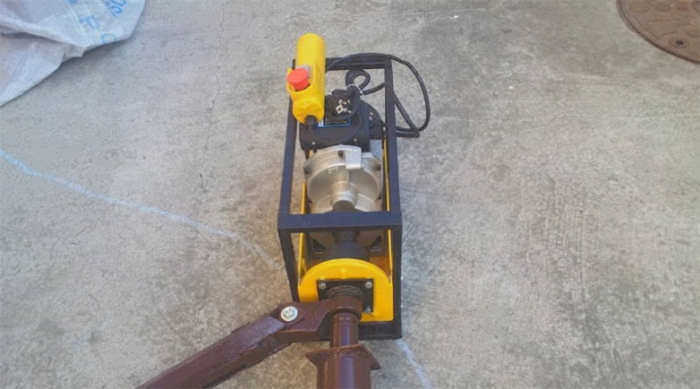

Как сделать сваебойную машину своими руками?

Если вы знаете, как сделать сваебойную машину своими руками, вы легко сможете избежать дополнительных расходов, связанных с ее покупкой. Важно знать требования, предъявляемые к самодельной сваебойной машине для винтовых свай. Учитывая эти моменты, сделать электрическую сваебойную машину из "мясорубки" и дрели по чертежам, а затем использовать ее не составит труда.

Основные требования

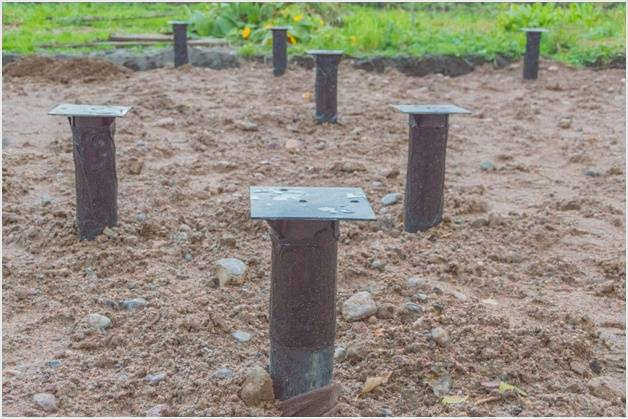

Строительство домов и других сооружений на сваях довольно практично и подходит практически для всех условий. Но если самостоятельный строитель еще может закручивать сваи вручную, то профессиональной бригаде без самодельного инструмента для забивания свай обойтись очень сложно. Также в частном строительстве может пригодиться инструмент для забивания свай. Он действительно экономит время и силы – если изготовлен правильно. Прежде всего, необходимо грамотно выбрать привод.

Электрический агрегат способен вырабатывать достаточно большую мощность.

Однако его пневматические и гидравлические аналоги имеют то преимущество, что они не зависят от источника питания. (Правда, придется использовать сжатый воздух и тянуть шланги для его подачи). Также следует учитывать:

• Размер штабеля;
• Необходимое механическое усилие;
• Качество редуктора;
• Простота эксплуатации;
• по возможности, простота установки торсионной балки;
• требуемое передаточное число.

Характеристики и функции

Сваебойная машина – это инструмент для забивания свай. Он заменяет ручной труд, значительно упрощает и интенсифицирует процедуру изготовления свайных фундаментов для деревянных или каркасных зданий, а также ускоряет строительство навесов, площадок, заборов, хозяйственных построек и других сооружений с использованием винтовых свай.

При работе со сваями необходимо соблюдать вертикальную ось их заложения в грунт, в этом случае строительные нормы допускают отклонение каждой сваи высотой 3-6 метров не более чем на 2-3 от вертикали. Ручной метод требует значительного практического опыта для достижения этой величины.Однако при устройстве свайно-винтовых фундаментов с измеряемым крутящим моментом этого показателя очень легко достичь даже новичкам.

Типы

Чтобы установить сваю, первым делом необходимо сделать отверстие, в которое она будет ввинчиваться. После нанесения разметки (которая должна быть очень точной), отверстие сверлится дрелью (электродрелью). Следующий шаг – сборка. Для этого необходимо использовать специализированное оборудование. Оно может быть

• ручным;
• электромеханическим;
• в виде специализированного оборудования.

Каждая единица оборудования имеет свою конструкцию, но принцип работы одинаков.

Ручной

Если будущее здание имеет небольшие размеры и вес, потребуется небольшое количество винтовых опор. В этой ситуации работу можно выполнить вручную. Конструкция такого инструмента элементарна. Следовательно, вы можете изготовить их самостоятельно. Для этого вам понадобятся:

• металлическая пластина (желательно потолще)
• арматура;
• 2 трубы, каждая длиной 2 м;
• шлифовальная машинка с отрезными дисками;
• сварочный аппарат.

Сборка сваи вручную.

• Сначала необходимо разрезать плиту на 4 части.
• Их нужно соединить так, чтобы получилась равносторонняя чаша. Она должна сидеть заподлицо с краем сваи, иначе при вкручивании она будет проскальзывать.
• Две сетки делаются с двух противоположных сторон. Для этого лучше всего использовать арматуру диаметром не менее 12 мм. Трубы здесь будут выполнять роль рычагов. Чем они длиннее, тем легче вкручивать сваю вручную.

Преимущество этого оборудования заключается в том, что фундамент здания можно установить вручную. Это позволяет сэкономить деньги на покупке или найме современного оборудования.

Такое строительство легко выполнить самостоятельно.

Недостатком ручного устройства является то, что для работы необходимо как минимум три человека. Двое из них забивают сваю, а третий ее подгоняет. Еще один недостаток – большая площадь для установки одной сваи. При небольшом рычаге рабочие должны быть очень сильными. А если работы ведутся возле уже построенного здания, то установка свай займет гораздо больше времени (придется переносить трубы к уху на противоположной стороне рукава), а то и вовсе будет невозможна.

Типы

Существует несколько типов сваебойных установок. Каждый из них имеет свои характеристики и особенности. Выбирать машину следует в зависимости от вашего опыта и типа выполняемых работ.

Несмотря на различные типы конструкций, все сваебойные машины выполняют одну и ту же функцию и похожи по принципу работы. Обычно на решение о покупке той или иной модели влияет ее цена.

Сегодня можно приобрести ручные сваебойные машины, электромеханические сваебойные машины и специализированные машины для сложных монтажных работ.

Ручные

Ручные машины используются, когда не требуется большая площадь установки и малый вес.

Как правило, этот тип сваебойных машин используется при строительстве одноэтажных, небольших навесов, заборов или хозяйственных построек. В таких зданиях сваи можно вкручивать вручную, не прибегая к помощи дорогих моделей сваебойных машин.

Какой тип сваебойной машины вам нужен?
Ручной электромеханический

Ручные сваебойные машины в основном изготавливаются самостоятельно.

Для этого вам понадобятся следующие материалы

• Толстый металлический лист;
• качественная арматура;
• 2 металлические трубы длиной 2 метра;

• Шлифовальная машина с отрезными дисками;
• Сварка для фиксации деталей.

Собрав необходимый материал, соорудите сварочный аппарат:

1. Металлическая пластина разрезается на четыре равные части.
2. Куски плиты соединяются вместе, образуя равносторонний стакан.
3. Получившаяся втулка должна плотно прилегать к свае, чтобы ее можно было хорошо затянуть и чтобы она не слетела во время работы.
4. По бокам необходимо сделать два отгиба, они изготавливаются из арматуры и хорошо привариваются ко всей конструкции.
5. Для лучшей фиксации рекомендуется использовать арматуру диаметром не менее 12 мм, чтобы она могла удерживать рычаги на месте.
6. Рычаги собраны из двух трубок. Они также хорошо привариваются ко всей конструкции.

Специализированные машины

Специализированные машины обычно используются в тех случаях, когда необходимо забить болт длиной более двух метров и диаметром более 250 мм.

Сегодня существует множество мощных сваебойных машин, которые могут быть с электрическим или механическим приводом. Метод работы обычно определяется размером сваи.

Лучшими моделями этого типа сваебойных установок являются Tornado, гидравлическая модель Torsion и самоходная буровая установка MGB-50P-02C.

Также доступны гидравлические буры, погружные буры и электрические сваебойные установки.

Все они могут быстро изготовить самые длинные сваи.

Особенностью профессиональных сваебойных установок является наличие полного комплекта всех необходимых рычагов и упоров.

Для контроля за работой специализированного оборудования необходимо как минимум три человека. Один человек управляет сваебойной машиной, а двое других контролируют движение сваи и при необходимости оказывают помощь.

Подготовка отверстий для винтовых свай до 57 мм

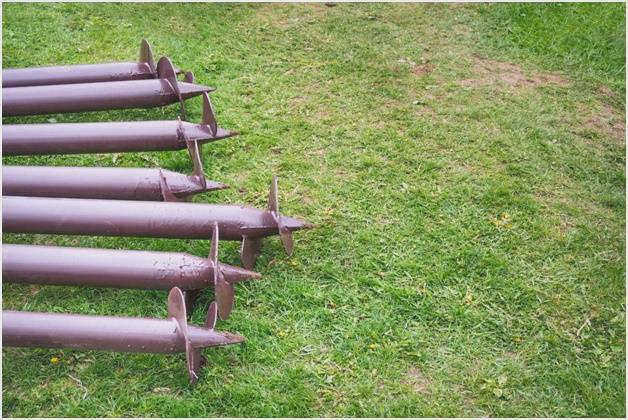

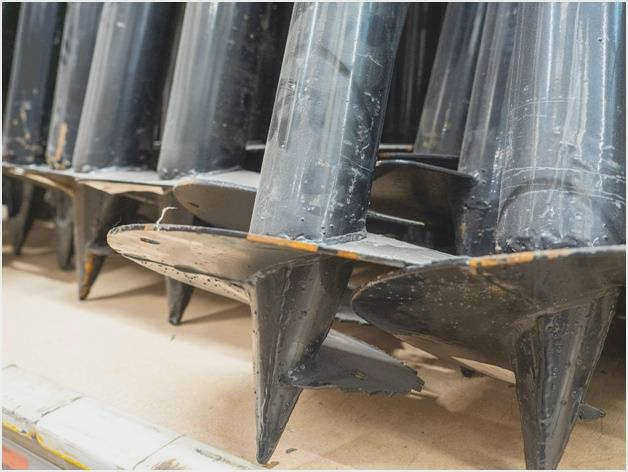

Металлическая винтовая свая представляет собой изделие с коническим концом. Этот конструктивный элемент предназначен именно для таких целей:

Для обеспечения первоначального вхождения опоры в грунт;

Для облегчения процесса вкручивания сваи путем создания углубления в грунте в отмеченных точках. Его размер зависит от диаметра ввинчиваемой сваи.

Если используется спиральная труба диаметром до 57 мм, размер дуги должен быть небольшим. Наиболее важно, чтобы конец хвостовика погружался без препятствий.

Винтовое отверстие для свай диаметром до 57 мм лучше всего делать с помощью небольшого ломика. Его забивают в отмеченное место на земле на глубину не менее 10-15 см. Если позволяет грунт, ломик можно загнать глубже.

После того как ломик установлен, его необходимо расшатать в земле. Это следует делать вручную, используя возвратно-поступательные движения. Это увеличит диаметр отверстия и сделает его коническим, как наконечник винтовой сваи.

После подготовки отверстий для угловых свай наконечник зенкуется и производится установка. Затем ввинчиваются остальные сваи.

Методы ввинчивания шпунтовых свай

Существуют различные методы самостоятельного ввинчивания шпунтовых свай. Наиболее распространенными являются:

При больших объемах работ, а также при установке опор большого диаметра прибегают к использованию специализированного оборудования.

Как вкрутить шпунтовую сваю с фланцем

Шуруповерт – это дополнительное оборудование, облегчающее человеку вкручивание свай. Он используется при отсутствии сквозных отверстий для установки рычагов в верхней части трубы. Такие аксессуары бывают нескольких видов. Наиболее распространенными являются два:

Шарнирный шуруповерт. Она имеет цилиндрическую форму. Внутренний диаметр подбирается под размер штабеля. На стенках имеются технологические отверстия для установки рычага. Также имеются приваренные ручки (шарниры). С их помощью осуществляется вращение винтовой сваи для последующего ввинчивания в грунт.

Процесс установки фланцевых свай прост. Ручка устанавливается на верхнюю часть трубы и закрепляется. Затем два человека двигаются по кругу, вбивая сваю по часовой стрелке.

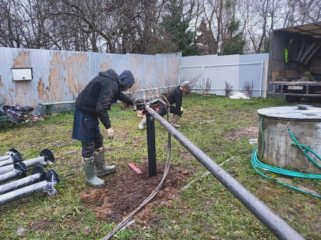

Как вбить винтовую сваю с помощью рычага

Если винтовая свая имеет отверстия в верхней части, ее можно закрутить без использования отвертки. В качестве рычага используется прочный стальной стержень. Это может быть труба или ломик.

Процесс установки происходит следующим образом:

Лом помещается в отверстия под рычагом. Это нужно сделать таким образом, чтобы вылет стержня был одинаковым с обеих сторон.

ВАЖНО. Для того чтобы свая была вкручена правильно, необходимо постоянно проверять ее вертикальность при вбивании в землю. Необходимо, чтобы помощник использовал спиртовой уровень для указания направления опускания сваи.
