Дренаж вокруг дома: проектирование и строительство дренажной системы своими руками
Назначение дренажной системы – защита подземных сооружений от воздействия грунтовых вод. Она необходима в районах со сложными гидрогеологическими условиями, к которым относится большинство наших ферм.
Своевременная организация дренажа вокруг дома продлит срок службы фундамента и сэкономит на вечном ремонте. Ведь дешевле предотвратить повреждение фундамента здания, чем бесконечно его восстанавливать, не так ли?
В следующей статье вы узнаете, как правильно организовать дренаж вокруг частного дома. Подробное описание типов и принципов работы дренажной системы поможет вам выбрать оптимальный вариант для вашего устройства. Используя представленную информацию, вы сможете построить функциональную сеть для дренажа грунтовых вод.
Владельцы участков, желающие самостоятельно построить закрытую дренажную систему, найдут подробное описание технологии и пошаговое описание последовательности работ. Текстовая часть дополнена фотографиями и видеоинструкциями.
Причины для установки дренажной системы
Дренажные трубы или каналы должны быть построены таким образом, чтобы как можно больше влаги попадало внутрь и отводилось на безопасное расстояние от дома или других построек. Проблема воздействия влаги на фундамент обычно характерна для глинистых почв, таких как супесь, глина или суглинок.
В местности, где в котловане преобладают глинистые породы, вода медленно просачивается внутрь или не просачивается вообще. Стоячая вода наносит ущерб фундаменту дома. Существующая гидроизоляция фундамента может быть недостаточной, с плохо прилегающими швами и участками, которые не были покрыты мастикой.
Для защиты фундамента и подвала от грунтовых вод следует установить дренажную систему по периметру. Дренаж обычно дополняется системой ливневой канализации для сбора и отвода осадков.
В результате на бетонном монолите появляются плесень, грибок и коррозия, что часто приводит к будущему разрушению фундамента.
Влага быстрее уходит из песчаных, хорошо проницаемых почв, поэтому подобные проблемы возникают реже. Однако домовладельцу не следует успокаиваться и полагаться в этом вопросе на случай.
Чрезмерное затухание здания может быть вызвано не только свойствами почвы, но и другими особенностями местности. Например, высокий уровень грунтовых вод, который не позволяет влаге просачиваться из вышележащих слоев.
Дренажная система, которая сооружается вокруг дома, строится на глубину фундамента, чтобы грунтовые воды полностью отводились от подземной конструкции.
Если после длительного периода дождей нижняя часть стены покрывается влажным налетом, вам следует подумать об установке дренажной системы. Влажные стены подвала, плесень или грибок указывают на то, что проблему дренажа следовало решить еще вчера.
Выбор материалов для дренажа
Выбор необходимого оборудования и материалов зависит от типа дренажа, выбранного для участка. Решетки и желоба обычно используются для пристенного или кольцевого дренажа, а геотекстиль – для поверхностного или глубинного дренажа.
Независимо от используемой дренажной системы, ее основными компонентами являются трубы и колодцы. Первые выполняют задачу отвода и концентрации водных потоков. Вторые выполняют задачи по накоплению.
Общий перечень оборудования и материалов включает в себя следующее:
- водостоки;
- пескоуловители;
- трубы;
- геотекстиль;
- люки;
- Эксплуатационные и соединительные принадлежности: муфты, кольца, колпачки, втулки.

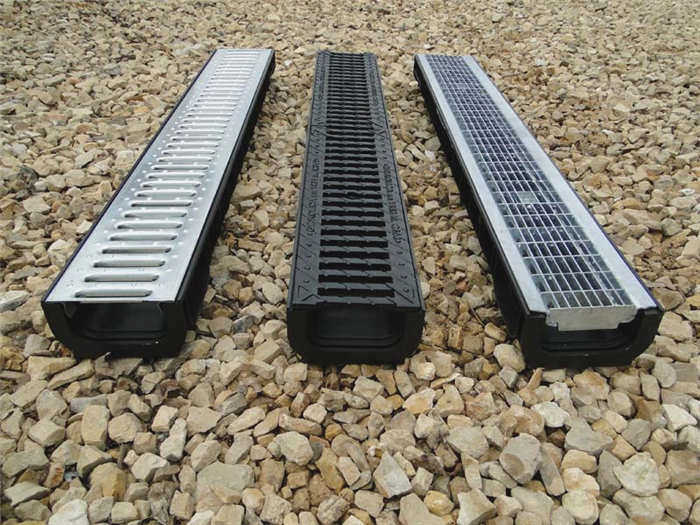

Лотки
Для направления потока воды и удаления влаги из грунта. Дренажные лотки выбираются по их пропускной способности, в зависимости от используемого материала и размеров. Расчеты производятся в процессе проектирования исходя из состояния грунта и уровня притока воды.
Лотки с решетками из оцинкованной стали выдерживают давление воды до 1,5 тонн. Лотки с чугунными решетками имеют более высокую прочность – до 25 тонн. Основные материалы, используемые при изготовлении водоотводных лотков:
- оцинкованная сталь;
- чугун;
- пластик;
- бетон;
- полимербетон;
- железобетон.
Завершение каналов – система фильтрации: песколовки, решетки для сбора отходов, сифонные перегородки.
Пескоуловители.
При одновременной установке более чем одной дренажной системы необходимо установить пескоуловители.
Комбинирование дренажных систем возможно, когда каждая система выполняет свою задачу: скрытая дренажная система отводит воду с крыши дома, а врезная дренажная система отводит излишки воды с земли.
Создание пристенной дренажной системы
Создание пристенной дренажной системы состоит из нескольких основных этапов:
- Формирование геотекстильного покрытия, засыпка траншеи песком.
- Установка скважин.
- Новый слой геотекстиля, засыпка гравием.
- Укладка труб, засыпка гравием, заполнение геотекстилем, засыпка верхним слоем почвы.
- Подготовка траншеи.
Такая дренажная система наиболее подходит для новых построек, когда она создается во время строительства сооружения. Для этого вокруг фундамента оставляется траншея, в которой будут размещены части дренажной системы.
Подготовка оболочки фундамента
Фундамент дома покрывается геомембраной. При креплении этого слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть на 20-30 см выше засыпки. Части геомембраны плотно накладываются друг на друга – для этого они имеют систему крепления "интерлок". Кроме того, стыки обрабатываются легкими ударами резиновой киянки.
Следующий слой – слой геотекстиля. Для фиксации частей геотекстиля поверх слоя геомембраны используются штифты. Элементы геотекстиля накладываются друг на друга на 10-15 см. Стыки фиксируются штырями, которые располагаются с интервалом в 1 метр по периметру по ширине и 2 метра по высоте. Сверху прикрепляется дополнительная полоса для скрепления двух слоев. Траншея полностью очищается, а затем засыпается песком слоем толщиной не менее 10 см. Песок увлажняется и уплотняется до твердого состояния.
Установка люков и труб
Люки устанавливаются на поворотах труб, указанных в проекте. В этих местах используются конструкции с максимальным диаметром 0,5 м. Для этого используются пластиковые или стеклопластиковые модели, которые обрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно обрезать после завершения работ.
Такие люки имеют ребристую структуру, что позволяет установить дно в пазы. Для этого сначала устанавливается резиновая втулка – прокладка. Для облегчения установки втулка смазывается мылом или жиром. Дно люка плотно прижимается к втулке. Некоторые пластиковые люки выпускаются в двухслойном исполнении, в котором внутренний слой не имеет пазов. В таких колодцах внутренний слой должен быть предварительно вырезан для установки фланца и днища.
Шаг 2: Засыпка и укладка труб

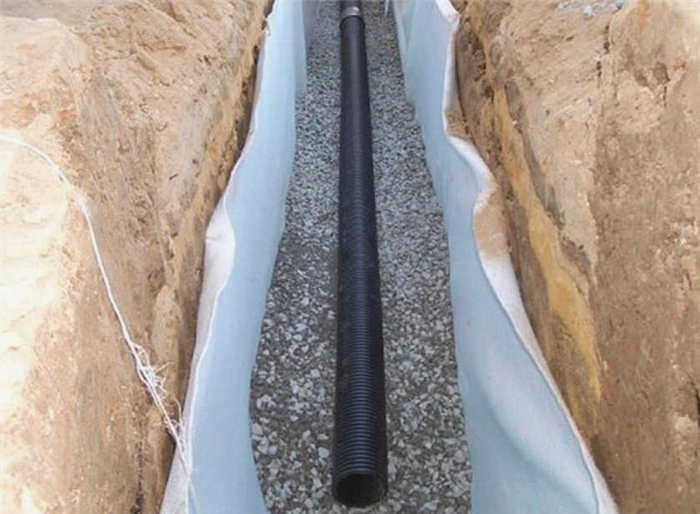

На уплотненное дно засыпьте слой песка толщиной 50 мм и уплотните его. Затем уложите геотекстиль по бокам траншеи так, чтобы он покрывал по одному метру с каждой стороны. Засыпьте геотекстиль щебнем на высоту 20 см. Поверх него установите перфорированные дренажные трубы. Укладывайте трубы с уклоном (как правило, 5-10 мм на 1 метр трубы).
Другими словами, если длина цоколя дома с одной стороны составляет 10 м, то разница между самой высокой точкой дренажа и самой низкой должна составлять 5-10 см. Следует отметить, что уклон труб выбирается в зависимости от состава почвы. Там, где есть глина, используется меньший уклон, а для песчаных почв – больший.
После укладки труб с правильным уклоном их следует засыпать щебнем размером не более 16 мм и высотой 20-30 см. Толщина засыпки зависит от проницаемости окружающего грунта – чем ниже проницаемость, тем толще засыпка. Убедитесь, что щебень равномерно распределен по сторонам труб и что сверху имеется ровный слой. Затем наложите края геотекстиля внахлест и закрепите его на месте.
Шаг 3: Установите дренажные каналы

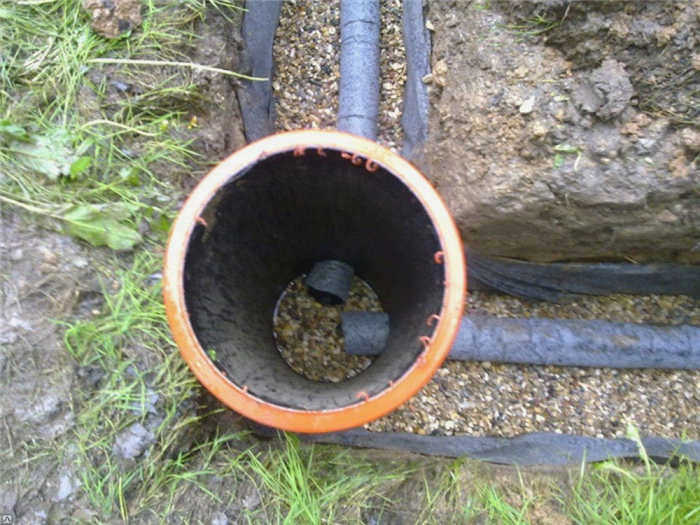

Установите дренажные каналы по углам трассы. Они служат для соединения дренажных каналов во время поворота и предохраняют систему от осадков. Так или иначе, мелкие частицы проникают на дно труб через фильтры и отверстия в дренажных каналах. Двигаясь вместе с водой по трубе, они попадают в колодец и оседают там на дно.
Поэтому колодцы используются для контроля системы, ее очистки от ила и промывки канализации. Установите люки в определенных местах. Это могут быть бетонные или пластиковые конструкции (диаметром от 300 до 600 мм), с посадочным местом примерно на 40 см ниже входа в канализацию. Подведите дренажные трубы к люкам и загерметизируйте их битумным составом.
#3: Строительство закрытых дренажных систем
Подземная закрытая дренажная система используется в тех случаях, когда открытая система заняла бы слишком много места на участке или если она совершенно не вписывается в ландшафт местности. Условия для закрытой дренажной системы аналогичны условиям для открытой дренажной сети канав и кюветов.
Закрытые дренажные системы используются для защиты фундаментов, подвалов от грунтовых вод и для увеличения срока их службы. Они используются так же, как и открытый дренаж, для осушения негородских территорий от избытка грунтовых вод.
Обустройство подземного дренажа на участке необходимо, если
- он расположен в низине или заболоченной местности;
- вблизи строений имеется естественный водоем;
рекомендуется, если в доме есть подвал (гараж, погреб, цокольный этаж).

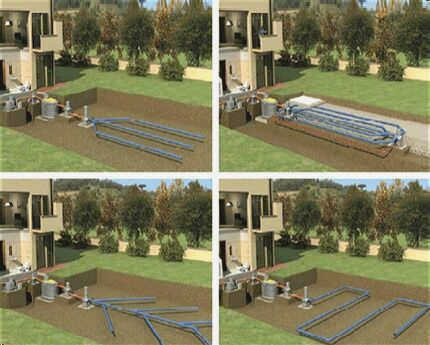

Подземный дренаж можно разделить на два типа:
- пристенный дренаж;
- траншейный дренаж (послойный).
Оба вида подземного дренажа выполняются на этапе строительства здания. Однако если проблема дренажа была решена после того, как дом был построен, используется система кольцевых канав. Существуют ограничения на использование траншейного дренажа. Его можно использовать только в домах без подвала.
Причина этого заключается в том, что после сооружения дренажа засыпка котлована песком или грунтом создает более рыхлую среду между подстилающей породой и фундаментом. В результате вода будет попадать в эту среду, и даже наличие глиняного шва не защитит здание от влаги.
Поэтому, если в доме есть подвал, для эффективного отвода воды лучше всего сделать пристенный дренаж. Он используется для отвода грунтовых вод непосредственно от фундамента здания, чтобы защитить подвалы и первые этажи от затопления.
#4: Строительство пристенного дренажа шаг за шагом
Чтобы получить четкое представление о процессе строительства дренажа вокруг загородного дома, давайте рассмотрим пример. На рассматриваемом участке требовалась система дренажа грунтовых вод, так как грунт представляет собой глину и супесь, которые плохо пропускают воду из-за своей низкой водопроницаемости.
Фотогалерея
Фото из

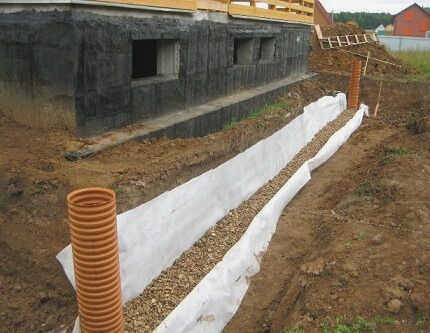

Чтобы сделать дренажную систему, мы вырыли котлован вокруг дома. Поскольку работы проводились с помощью мини-экскаватора, то на расстоянии 1,2 м от стен, чтобы не повредить конструкцию. Если копать вручную, это можно сделать ближе. Дно траншеи находится на 20-30 см ниже фундамента
Ответвления траншеи, сформированной вокруг дома, должны иметь уклон в сторону общей траншеи, предназначенной для дренажной трубы отстойника коллектора.
Засыпьте дно траншеи песком. Его следует уплотнить и сформировать уклон 2-3 см на погонный метр. Уклон делается в сторону общей траншеи, дно которой также засыпается и уплотняется. Если траншею пересекают инженерные коммуникации, учтите, что дренажные трубы должны проходить под ними.

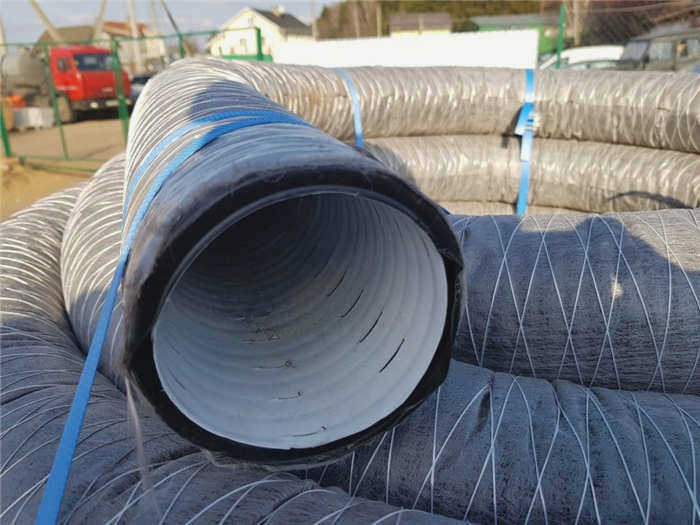

Подготовьте дренажные трубы, перфорированные полимерные трубы, для укладки в траншею. Оберните их геотекстильным полотном для предотвращения засорения системы и фильтрации грунтовых вод.
Покройте уплотненное дно траншеи вторым слоем геотекстиля, засыпьте гравием и сделайте дренаж.

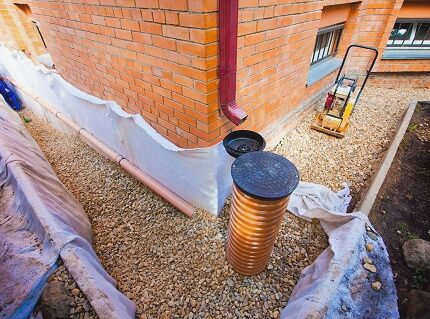

Установите каналы для дождевой воды и дренажную систему в одной траншее. Допустимо сбрасывать собранную из них воду в один коллектор и использовать общие смотровые колодцы.
После обертывания гравийной засыпки, включая дренажную трубу, вторым слоем геотекстиля, засыпьте траншею песком из карьера. Не используйте грунт, выброшенный при рытье траншеи, песок будет лучше пропускать воду для сбора дренажа.
Общую траншею, в которую осуществляется круговой дренаж, подведите к месту установки коллекторного колодца
