Ни одна система дождевой канализации не является полной без водоприемника. Он защищает как фундамент здания, так и дорожное покрытие вокруг него. Попытка сэкономить на его установке закончится усадкой и трещинами в стенах здания, если вода попадет в фундамент.
Пластиковые дренажные колодцы: конструкция, виды, классификация, инструкция по установке
Технология устройства дренажной системы требует установки колодцев, которые различают по их назначению. Они нужны для контроля работы подземного трубопровода, для регулярного обслуживания и периодической очистки. Раньше их изготавливали из бетонных колец, в настоящее время используются пластиковые изделия.
Легкие и прочные пластиковые люки значительно облегчают строительство системы. Пластиковые изделия устойчивы к механическим, химическим и биологическим воздействиям. Производители продукции позаботились обо всех деталях, чтобы обеспечить простой и быстрый монтаж.
Мы расскажем вам, как правильно выбрать полимерные конструкции для вашей дренажной системы и как их установить. В статье, представленной вашему вниманию, вы найдете подробные пошаговые инструкции. Следуя нашим советам, вы сможете быстро организовать эффективную дренажную систему на загородном участке.
Классификация дренажной системы колодца

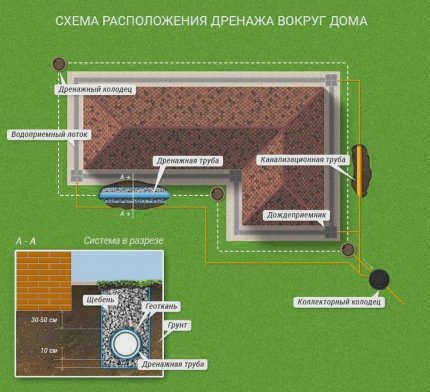

Чтобы избавить территорию от дождевой и талой воды, недостаточно установить на участке дренажные трубы и желоба. То же самое относится и к влаге в земле; одних дренажных труб недостаточно, ведь жидкость, которую они собирают, необходимо куда-то утилизировать. Для этого создается система подземных труб, неотъемлемой частью которой являются пластиковые колодцы.
Существует несколько различных типов этих сооружений, каждый из которых имеет свое назначение. Они бывают разных размеров, с разным количеством входов, с герметичным дном или без него. Все разнообразие оборудования сейчас изготавливается из пластика.
Конструкции дренажных колодцев необходимы для хранения воды и контроля работы всей дренажной системы
Функциональные типы
В дренажных системах используются шесть разновидностей пластиковых колодцев с различным функциональным назначением:
- Сборные колодцы. На загородных участках используется один коллекторный колодец для приема сточных вод от всех типов дренажных систем. Если есть необходимость стимулировать сток сточных вод, его оснащают насосом. Если планируется дренаж системы до нижнего слоя, их сооружают без дна в виде просадочной ямы.
- Инспекционные отстойники. Они используются для ревизии системы и периодической очистки. Люки обычно располагаются на поворотах, перекрестках или соединениях с центральной трубой.
- Переходные колодцы. Устанавливаются на пересечениях трубопроводов, проложенных на разной глубине. Также используются при необходимости снижения скорости самотечного потока или при пересечении каких-либо подземных сооружений. В дренажных системах они практически не используются.
В зависимости от типа доступа к системе колодцы делятся на ремонтные и инспекционные. Первый тип обеспечивает доступ к участкам сети, находящимся в колодце, для технического обслуживания, в то время как второй тип позволяет проводить ремонтные и другие работы, находясь над землей.
Для чего используются колодцы?
Люки необходимы для сбора и отвода грунтовых вод, а также для осмотра и очистки водопропускных труб и мусора из системы. Тип колодцев зависит от их функции. Однако принцип работы для всех них одинаков. Конструкция состоит из трех основных частей:
- Дно – сплошное или тройниковое, с устройством для сбора ила;
- Отстойник – колодец с гофрированными или гладкими стенками;
- Крышка – сплошной или ливневый отстойник из металла или пластика.
Некоторые типы резервуаров не имеют дна. Иногда резервуары накрывают герметичным отстойником, чтобы полностью исключить попадание загрязняющих веществ с поверхностным стоком.
Ил и другие осадки, попадающие в отстойник по трубам, оседают на дне. Поэтому оно должно быть не менее чем на 40 см ниже подключенных стоков.
Различия и структура
Канализационные колодцы различаются по размеру, форме и расположению. Каждый из них имеет свое собственное назначение. Существует три типа канализационных колодцев:
Накопительный колодец.
Это также колодец, который принимает и собирает воду. Устанавливается на территории, не имеющей альтернативного дренажного сооружения (естественный водоем, канава, централизованная дренажная система). Устанавливается в конце этапа строительства дренажа, в нижней части участка, где сходятся все ветви дренажной системы. Трубы прокладываются таким образом, чтобы иловая вода естественным образом, под действием силы тяжести, стекала в отстойник.
Водосборный отстойник состоит из нескольких компонентов:
- отстойник – изготавливается из железобетона или песка/полимерных колец или стекловолокна;
- люк – крышка для предотвращения попадания мусора; в дополнение к обычной крышке люка изготавливается утепленный вариант для защиты люка от замерзания в холодное время года;
- насос – погружается в отстойник, работает от электричества, перекачивает воду через шланг к границе участка;
- поплавок – подключен к насосу, при определенном уровне объема поплавковые контакты замыкаются, и насос начинает работать.
Дренажные колодцы рекомендуются для почв с высоким влагопоглощением. Вода из колодца используется для орошения и технических целей. Если в резервуар внести живые бактерии для очистки воды и ускорения ее отстаивания, то полученная вода станет полезным удобрением для огорода.
Важно! Многофункциональный дренажный короб также используется для удаления ила и шламовых отложений из засорившихся дренажей.
Смотровой колодец
У колодца есть еще два названия – смотровой и инспекционный колодец, которые четко определяют его функциональность. Канализационная система – это сложная структура, состоящая из ряда труб разного диаметра. Проверить их наполнение, оценить пропускную способность дренажа и своевременно устранить засоры возможно только при наличии инспекционного люка.
Основные типы люков
Существует несколько типов люков, которые различаются по назначению, материалу и размерам. Конструкция колодцев разных типов практически одинакова.
Они представляют собой резервуары с закрытым дном и дренажными трубами в шахтах. Колодец полностью погружается в грунт, а сверху закрывается крышкой колодца.
Основное различие между колодцами заключается в их назначении. Каждый тип предназначен для выполнения определенной функции и размещается в определенном месте дренажной системы.
Характеристики инспекционных колодцев
Инспекционные колодцы или смотровые колодцы предназначены для:
- Текущей проверки дренажной системы;
- Контроля работоспособности системы труб;
- Периодической очистки и ремонта труб.
Инспекционные колодцы устанавливаются в местах, где наиболее вероятно загрязнение или заиливание труб. Их размеры выбираются в зависимости от особенностей канализационной системы. На небольших трубопроводах обычно устанавливают люки диаметром 340-460 мм.
Более крупные канализационные системы должны иметь смотровые колодцы большого диаметра со всем необходимым оборудованием для планового осмотра и ремонта.
Крупные канализационные системы оснащены люками с внутренним диаметром до полутора метров, некоторые из них имеют ступеньки для легкого доступа. Взрослый человек может легко пролезть в такой люк, чтобы произвести очистку или ремонт трубопровода. Очистка системы включает в себя промывку труб струей воды под давлением.
Разновидностью смотровых колодцев являются поворотные конструкции, которые устанавливаются на угловых соединениях труб. Их не обязательно устанавливать на каждом углу, обычно они устанавливаются на углу.
Материал дренажного колодца
Колодцы для размещения дренажной системы можно изготовить самостоятельно из бетонных колец, а можно купить готовые пластиковые емкости нужного размера и установить их на участке. Как сделать дренажный колодец, решать вам, но стоит учесть, что первый вариант – дешевле, но гораздо сложнее в изготовлении, второй – проще, но несколько дороже.
Галерея изображений
Изображения из
Для организации всех типов дренажных систем мы производим широкий ассортимент труб и колодцев из полимеров ПВХ, ПП, ПНД и др.
Дренажные и смотровые колодцы иногда еще строят из кирпича. Этот метод не способствует быстрому темпу строительства и требует опыта от подрядчика.
Строительство канализационных колодцев из сборных бетонных рулонов происходит гораздо быстрее. Однако их установка часто требует использования подъемного оборудования
Монтаж дренажного колодца из полимерно-песчаных элементов намного проще, чем из бетонных рулонов. Продукция поставляется с деталями конструкции днища и люка

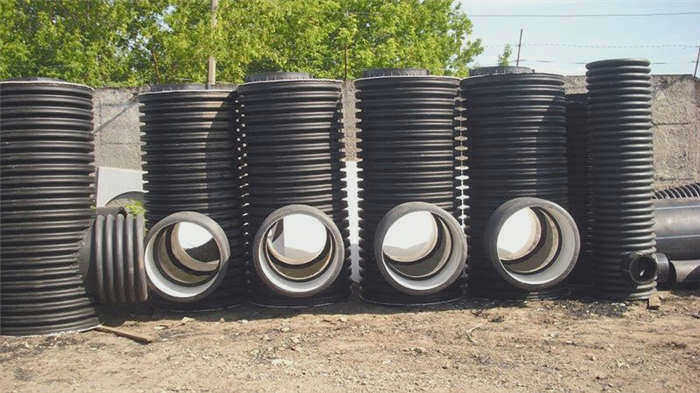

Полимерные изделия для дренажных систем

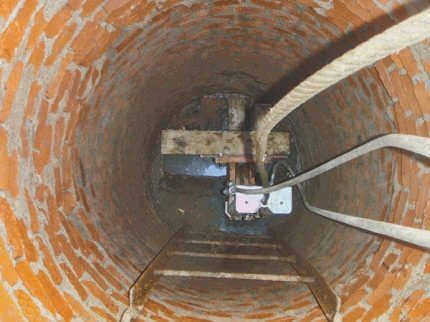

Кирпичная дренажная конструкция
Установка колодца из бетонных рулонов
Полимерпесчаные элементы
Строительство колодцев из бетонных кругов сопряжено с рядом проблем. Из-за большого веса бетонных конструкций может потребоваться привлечение специальной техники и помощников. Кроме того, необходимо просверлить отверстия для труб, что также довольно сложно.
Однако трудоемкость установки бетонного колодца оправдывается его высокой надежностью, прочностью и долговечностью. Бетонные конструкции практически нечувствительны к любым неблагоприятным факторам.
Их можно устанавливать в любых местах и даже в стоячих зонах на почвах, подверженных гидротермическому движению и морозному пучению, где пластиковые конструкции могут деформироваться.

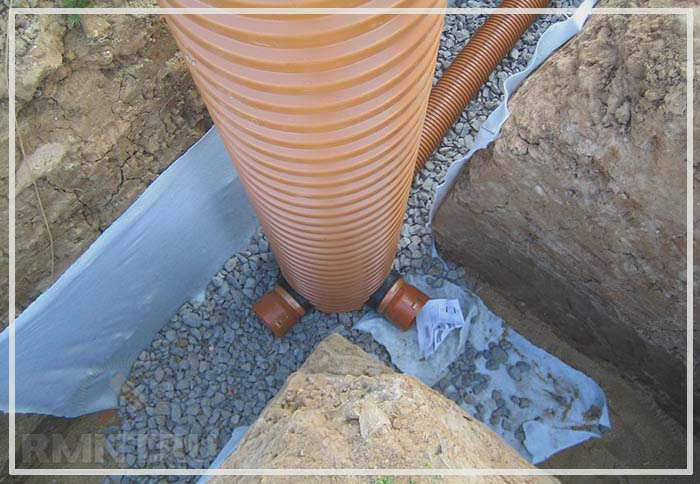

Современные пластиковые резервуары также очень прочны, легки и просты в установке. В корпусе уже имеются отверстия необходимого диаметра для подключения труб.
Как может быть установлена ливневая канализация?
Системы ливневой канализации устанавливаются так же, как и обычные канализационные системы. В каждом случае строительству ливневой канализации предшествуют расчеты и подбор необходимых материалов. Дождевая вода собирается на крыше дома, прежде чем попасть в трубы, поэтому логично, что строительство дренажной системы начинается сверху здания.
Для установки водостоков отмечают верхнюю и нижнюю точки на крыше и проводят между ними линию. Вдоль этой линии устанавливаются желоба с учетом уклона. Направление, в котором они устанавливаются, зависит от положения водосточных труб.
Для крепления желобов и труб устанавливают кронштейны, фиксируя их саморезами. В нижних точках необходимы воронки, чтобы вода попадала в водосток. Во время установки желобов и труб стыки заделываются герметиком. Иногда на краях деталей имеются заводские прокладки, чтобы при их соединении достигалось плотное соединение.
Вода, собранная с крыши по желобам, стекает по вертикальным водосточным трубам в систему ливневой канализации. Рабочий цикл линейной ливневой канализации, независимо от ее технической сложности, включает в себя ряд традиционных этапов:
Фотогалерея
Фото из
Раскопка траншеи для ливневой канализации. Грунт вынимается вручную, асфальт разрушается специальной техникой или обычным ломом
Заполните дно траншеи подвижным бетоном на глубину канализационной трубы так, чтобы фланцы канализационной трубы находились на одном уровне с поверхностью. Уклоните дно траншеи на 2 – 3 см на 1 м, направление уклона должно совпадать с направлением коллекторного колодца.
После того как линия ливневой канализации будет размечена с помощью колышков, соорудите систему из каналов с защитно-декоративной решеткой. Перед началом затвердевания бетона выровняйте каналы в соответствии с проектным уклоном.
Установите пескоуловители в точках, указанных в проекте, и соедините их с каналами, проложенными в траншее.
Сделайте упор из досок вдоль борта траншеи и залейте бетонный раствор между ним и траншейным дренажом.
Точечный дренаж дождевой воды и таяния снега
Первым шагом является прокладка системы труб, которая состоит из каналов, резервуаров и колодцев. В точках, где расположены все компоненты, вбиваются штыри. Для получения полной картины между колышками помещается нитка. На втором этапе выкапывается траншея и небольшие отверстия для входов. На дно укладывается подушка из песка.
Если существует риск проникновения корней в трубопровод, дно покрывается геотекстилем. Процесс монтажа начинается с установки колодезных коллекторов.
Затем устанавливаются более мелкие компоненты, такие как водоприемники, пескоуловители и желоба. Все эти компоненты соединяются с трубами расчетного диаметра с уклоном, выбранным по таблице или рекомендованным СНиП. При прокладке трубопровода прогиб не допускается.
Собранную конструкцию испытывают. Каждая секция заливается водой для проверки герметичности соединений. Количество залитой воды и количество вытекшей воды должно быть примерно одинаковым. Можно обнаружить дефект, например, прогиб, о котором будет свидетельствовать значительная разница в объеме воды на входе и выходе.
Если испытания не выявят проблем, система будет засыпана слоем песка, цемента и грунта. Иногда некоторые части системы ливневой канализации объединяют с дренажной системой. В этом случае трубы первой системы должны находиться выше второй, но могут быть подключены к той же канализации.
Подключение системы ливневой канализации к обычной бытовой канализации не допускается. Это может привести к перегрузке последней со всеми негативными последствиями.
Возьмем в качестве примера строительство системы ливневой канализации с точечными стоками. Она была построена с использованием обычных канализационных труб. Причиной этого стал застой воды на поверхности из-за отсутствия инфильтрации в грунт, вызванной глинистой структурой почвы.
Галерея изображений
Изображение из
Установка дренажной системы на участке продиктовала необходимость создания системы ливневой канализации. Вода, собранная водосточной системой, сбрасывается в землю и не впитывается в грунт в течение длительного времени.
Под водосточными желобами и углами крыши следует рыть траншеи перпендикулярно фундаменту, чтобы избежать создания широкой траншеи и уменьшить объем земляных работ
