После заливки фундамента бетон необходимо выдержать до критической прочности около 5-7 дней, после чего можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.
Сделать кирпичный камин своими руками

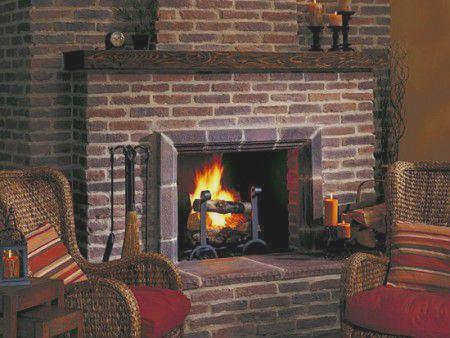

Классический дровяной камин придает дому неповторимый уют и шарм, но многие считают его слишком дорогим удовольствием, полагая, что кладка камина из кирпича своими руками – задача для профессионалов.
Камин из кирпича своими руками
На самом деле задача не такая уж сложная, достаточно найти подходящий чертеж или схему, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими дровами.
Выбор размера и формы камина
Все строительные работы начинаются с проекта, и прежде чем приступить к строительству камина, необходимо определиться с размером и формой камина, не только с тем, как он будет выглядеть, но и насколько безопасным он будет.
Каков идеальный размер камина? Однозначного ответа на этот вопрос нет, нужно ориентироваться на размеры помещения, классические пропорции и стандартный размер кирпича.
- Определите размеры камина. Для этого измерьте площадь помещения и разделите ее на 100. Например, для гостиной площадью 30 кв. м определите размер топки – 0,3 м.
- Найдите глубину топки. По отношению к ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 м, при соотношении глубины к ширине 1:2, глубина составит 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
- Найдите высоту топки. Его ширина должна быть в 1,5 раза больше ширины: для очага из трех кирпичей мы предполагаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
- Другим важным параметром является площадь поверхности отверстия дымохода. Она должна составлять 1:10 или 1:15 с площадью поверхности очага. Сам дымоход может быть немного шире, но прямая часть дымохода не должна быть ниже 3 м или выше 5 м, иначе трудно будет добиться стабильного дымохода.
Проще всего использовать готовые кладочные камины – в этом случае вам не придется самостоятельно рисовать схему и вы избежите неприятных сюрпризов во время растопки. Выберите камин нужного размера и формы из предложенных вариантов, а затем можете покупать материал и приступать к работе.
Проектирование и чертеж каминного угла
Чтобы рассчитать оптимальный размер камина, определите размеры помещения, а затем создайте следующие чертежи:
- поперечное сечение конструкции;
- чертеж каждого отдельного ряда;
- эскизы оформления возвышения дымохода.
Если размер помещения не превышает 15 квадратных метров, размер топливного отверстия составляет 0,3 квадратных метра. Размеры топки (полость из огнеупорного кирпича) определяются соотношением 2:3 (высота к ширине). Это означает, что при размере топливного отверстия 0,3 квадратных метра размеры топки составляют 56×40 см. Оптимальный размер глубина очага – 0,5-0,3 к высоте, т.е. при высоте 56 см глубина топки составляет 25-29 см. Размер дымового отверстия рассчитывается пропорционально 1/10 – 1/15 площади очага. Для квадратного дымохода это 14х14 см, для круглого – 10-13 см (диаметр). Высота трубы составляет около четырех метров (труба должна быть на 30-50 см выше самой высокой точки крыши).
Боковые стенки топки намеренно выкладываются с уклоном (уклон увеличивает теплоотдачу за счет увеличения тяги в камине).
Над уровнем топки строится специальный выступ, чтобы сажа не падала в дымоход, а дым и холодный воздух не попадали в помещение (дымовой зуб).
Если планы построены правильно, можно рассчитать количество кирпичей на единицу площади.
Кроме того, облицовка (стальные или бронзовые пластины) на стенках дымохода повышает тепловую эффективность.
Материалы для строительства
Для строительства необходимо подготовить следующее

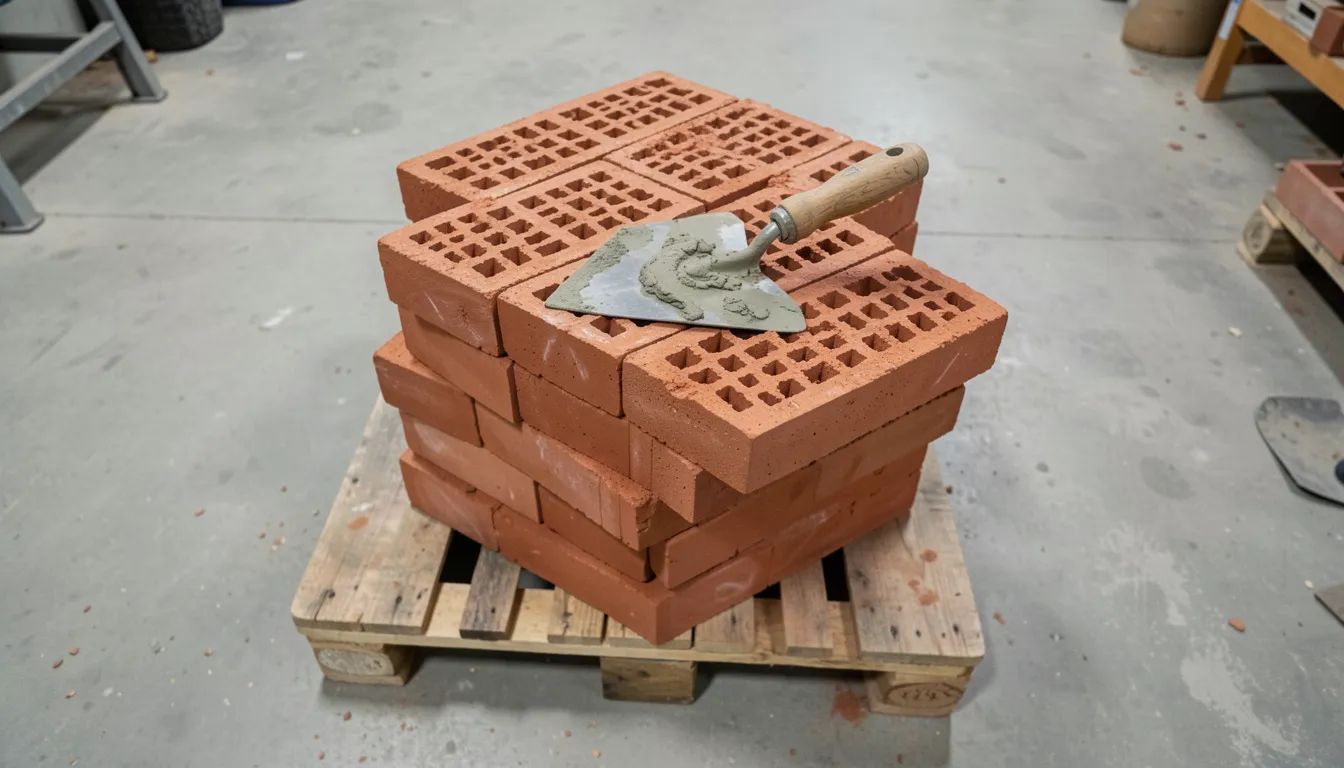

- Огнеупорный кирпич (количество согласно чертежам, марка не ниже М200);
- Песок (мелкая фракция);
- Шамотная глина
- Щебень (2-6 мм);
- Портландцемент;
- Арматура и стальные уголки;
- Заслонка дымовых газов;
- Искрогаситель (конусообразная насадка для защиты от огня) и дефлектор (для защиты от ветра и увеличения тяги) для дымохода;
- Противопожарная решетка;
- экран;
- Изоляционный материал (напр. рубероид);
- Уровень, молотки, кельма;
- Облицовочный материал.
Дымоход и дымовая труба
Дымоход – это часть плиты в форме колпака, внутри которого проходит стальная труба (или керамические дымоходные блоки), которая становится дымоходом. Задняя стенка вертикальна, а боковые стороны сужаются под углом 45-60 градусов. Внутреннее сечение рассчитывается как 0,1-0,15 от площади портала, а высота – не менее пяти метров от зоны горения топлива. Толщина стенок достаточна для снижения теплопотерь.
На высоте около двух метров устанавливается задвижка. Рама задвижки должна быть закреплена жидким раствором в кладке.
Первым пунктом монтажа дымохода является установка блока над дымовой трубой. Для соединения отверстий в дымоходе и дымовой камере используется цементный раствор. Кирпичная облицовка крепится к дымоходу с помощью анкерных креплений, размещенных между внешними блоками дымохода, которые заделываются в швы между кирпичами. Внутренние поверхности должны быть свободны от швов.
Оголовок трубы должен быть толщиной не менее 1 кирпича. Тепло- и термоизоляция устанавливается для уменьшения накопления конденсата в дымоходе и предотвращения возгорания конструкции.

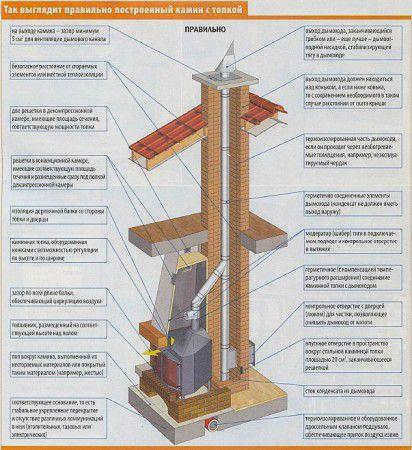

Части дымохода:
- Дымоход к камину.
- Опорная плита.
- Огнезащитная пластина.
- Часть, ведущая к дымоходу.
- Дымоход.
- Вентиляционное отверстие с решеткой для выхода горячего воздуха.
- Декоративный элемент и теплоизоляционный слой.
- Вентиляционная решетка.
- Короб для горячего воздуха, вентиляционная решетка. Внешняя часть короба декорирована камнем, мрамором или другим материалом.
- Облицовка.
- Движение холодного воздуха.
Искрогаситель и дефлектор размещаются в верхней части дымохода. Функция искрогасителя – пожарная безопасность. Конструктивно он похож на металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливается на оголовке для увеличения тяги и защиты трубы от ветра. Дефлектор обычно имеет круглую форму.
Инструкции по кладке камина

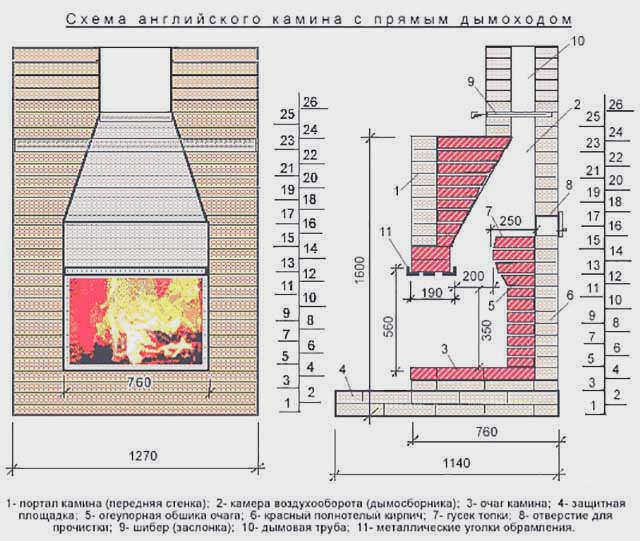

В различных интернет-ресурсах и технической литературе легко найти разнообразные проекты домашних и уличных каминов, снабженные топкой и фотографиями. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем начинающим. Рассмотрим в качестве примера относительно небольшую модель на чертеже для помещения площадью 20-25 м².
Внимание. Если ваша комната имеет другие размеры, вы можете изменить размеры на чертеже в соответствии с таблицей, только точнее подгоните их под длину и толщину кирпичей (с учетом 5 мм швов).
Начните работу следующим образом, шаг за шагом:
- Подготовка – выберите место для будущего очага и приобретите строительные материалы.
- Создание надежного основания – железобетонного или кирпичного фундамента.
- Подготовка раствора и кладки.
- Пробный обжиг и прогрев.
Камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за его простоты – конструкция возводится к существующей стене. Построить угловую модель без необходимого опыта гораздо сложнее, для встраивания придется разбирать перегородку.
Оптимальное расположение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. Старайтесь не препятствовать прохождению дымохода через крышу – убедитесь, что он не задевает конька. Оставьте не менее 1 м свободного пространства вдоль стен по обе стороны от камина. Наихудшее место для камина – это примыкание к забору или двери.
Наконец, зажгите пробный огонь в камине.
Когда раствор высохнет, что займет 10-14 дней, зажгите первый огонь. Важно соблюдать одно правило: вся стена должна нагреваться постепенно, чтобы избежать растрескивания. Поместите небольшую охапку хвороста или щепок на очаг, полностью откройте заслонку и зажгите его. Затем добавляйте дрова небольшими порциями в течение нескольких часов, следя за очагом и стенками дымохода. Заделайте трещины – позже вы заполните их тем же раствором.
Готовый камин можно украсить различными способами – оштукатурить, облицевать плиткой или покрасить. Вам нужно будет убедиться, что камин будет нормально работать после полного прогрева и что в кладке нет крупных трещин. Если вы все сделали в соответствии с инструкциями и без спешки, вы сможете запустить печь в работу без каких-либо проблем.
Строительство камина в соответствии с планом кладки

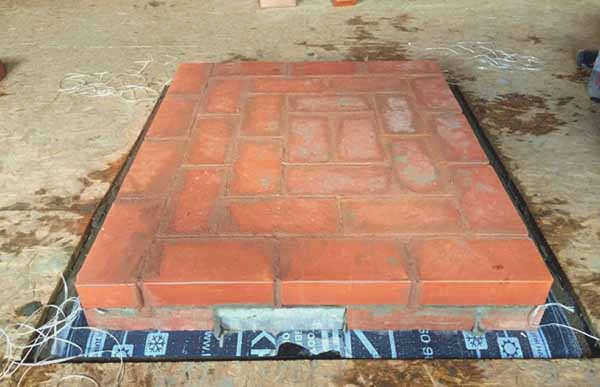

Для того чтобы кирпичные стены будущего камина не отсырели, впитывая влагу из фундамента, опорную площадку следует покрыть рубероидом в 2 слоя. Без гидроизоляции конструкция вскоре потрескается и начнет дымить в помещение.

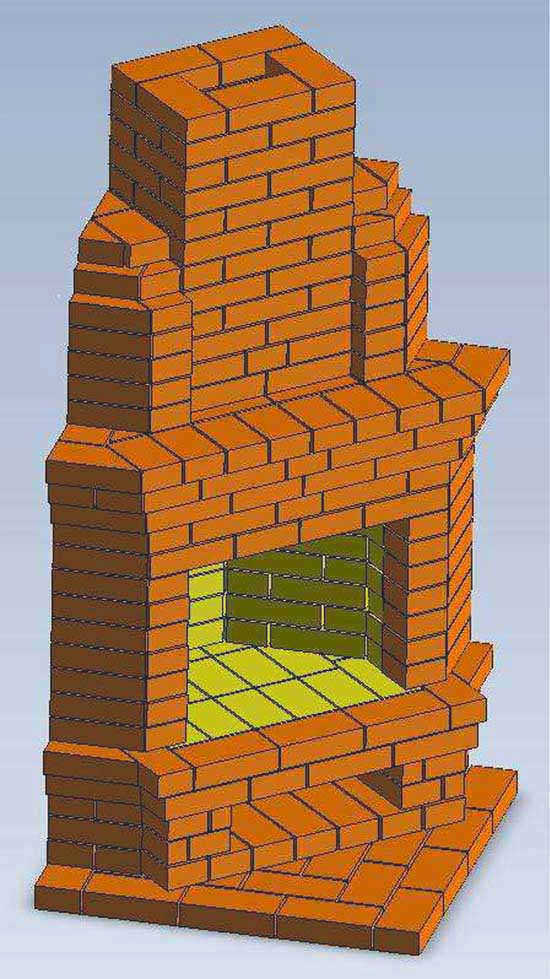

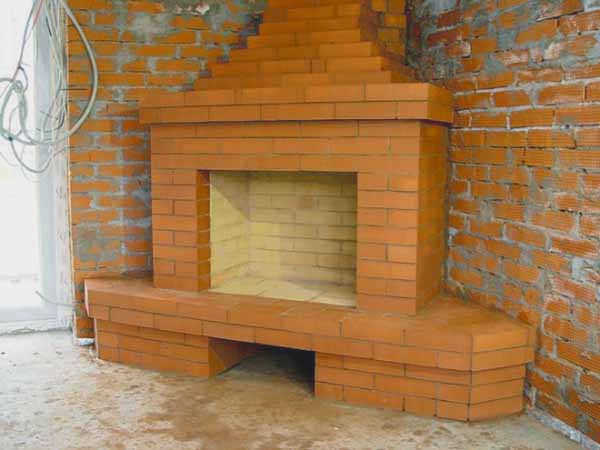

Вот как выглядит угловой камин "Аннушка"

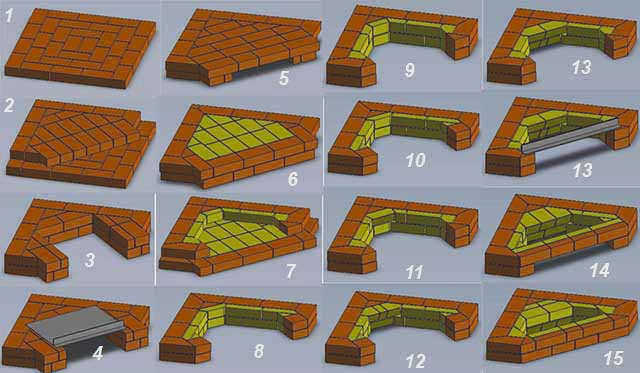

Кирпичные угловые камины выкладываются в следующей последовательности:
- Приготовьте глиняно-песчаный раствор из сухой кладочной смеси, следуя инструкциям на мешке. Выложите первый полный ряд кирпичей (размером 1020 х 1020 мм) в форме квадрата. Такая конструкция позволяет избежать установки металлической решетки перед порталом.
- Начните с самого дальнего угла квадрата, чтобы создать треугольное основание размером 890 x 890 x 1260 мм. Используйте шлифовальную машину с диском по бетону, чтобы обрезать камни и снять с них фаски.
- В рядах 3-4 постройте нишу для хранения и сушки дров. Сверху она закрывается листом, уложенным на перемычку из уголков. Следующий 5-й ряд является сплошным и служит фундаментной плитой.

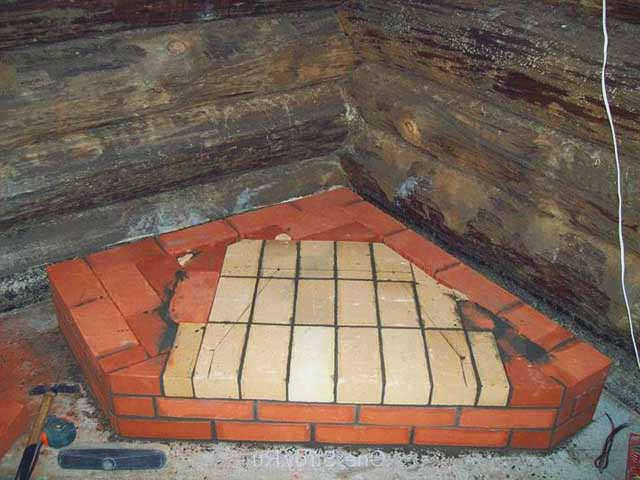

- В шестом ряду формируется нижняя часть топки – она состоит из шамота и снаружи обрамлена красным кирпичом. Затем, до 13-го ряда, выкладываются боковые и задняя стенки топливной камеры. Начиная с 12-го ряда, формируется лапа топки путем разрезания камней задней стенки по диагонали и выдвижения их вперед (30 мм на ряд).
- В 13-м ряду горизонтальная перемычка портала изготавливается из двух стальных уголков, повернутых друг к другу фланцами. С 14-го по 16-й ряд одновременно формируются очаг и камин.

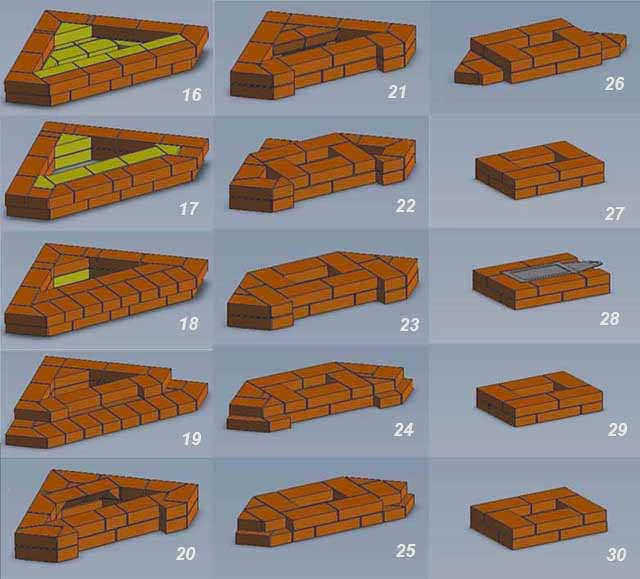

- Ряды с 17 по 21 образуют стены курительной камеры, постепенно превращаясь в прямоугольный канал, 18-й уровень которого выполнен с выступом из кирпича впереди. Оставшиеся ряды 22-30 образуют дымоход с фигурными боковыми стенками. Заслонка устанавливается на 28-м уровне.
Технология кирпичной кладки
Все печи и камины выкладываются в соответствии с определенными требованиями, которые отличаются от технологии возведения обычных кирпичных стен. Правила следующие:
- Сначала уложите каждый ряд углового камина как строительный набор, без раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу насухо.

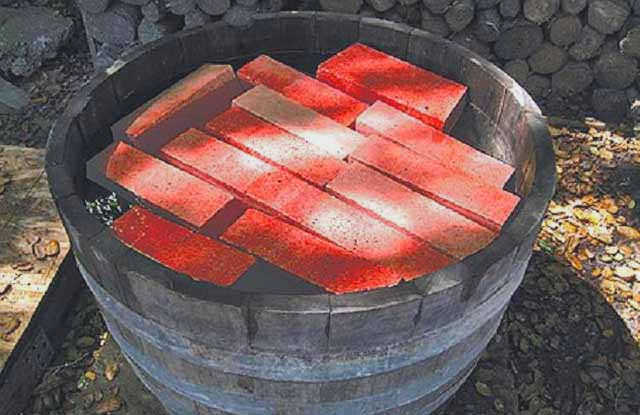

- Перед нанесением раствора погрузите огнеупорные кирпичи в емкость с водой на 2-3 минуты, чтобы из пор вышли пузырьки воздуха. Огнеупорные кирпичи не нужно замачивать, просто сотрите пыль с их поверхности.
- Используйте глиняно-песчаный раствор для скрепления керамических кирпичей, уложите шамотные камни на "Mertel MSH-28". Не превышайте толщину шва 5 мм и не скрепляйте шамотные кирпичи с обычными кирпичами.
- После схватывания кирпичи можно постукивать, при этом крайне нежелательно перемещать их в горизонтальном направлении. Выдавленный в стороны раствор следует удалить кельмой.
- При укладке каждый ряд должен быть выровнен по горизонтали. Для этого используйте нитку и спиртовой уровень.
- Не допускайте отклонения от вертикали, постоянно проверяя стены с помощью отвеса и того же спиртового уровня.
Совет. Опытные каменщики знают, как правильно и быстро резать кирпичи под разными углами. Рекомендуется резать камни шлифовальной машиной по линиям, проведенным карандашом.
Чтобы на внутренних стенках углового камина было меньше копоти, поверхности должны быть максимально ровными. Мастера используют простой прием: после укладки 3-4 рядов они протирают стены изнутри влажной тряпкой и таким образом затирают швы. Основные приемы кладки показаны на видео:
Первый обжиг производится через 2-3 дня, когда раствор полностью высохнет. Из-за влаги в дымоходе может образоваться воздушная пробка, которая удаляется путем прогрева вертикального канала.
