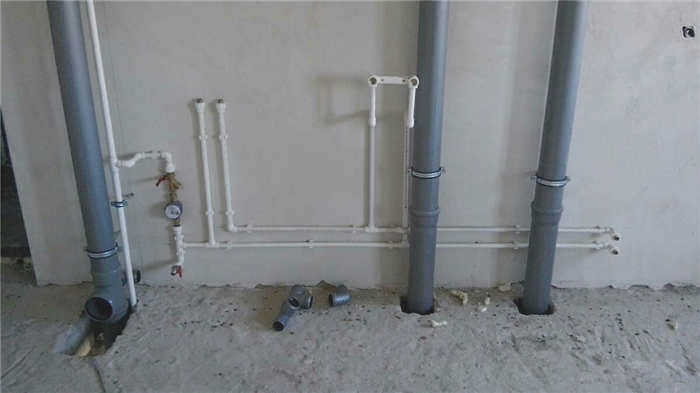

Допускается открытая прокладка канализационных стояков в углах санитарных комнат, при этом для герметизации раструба на месте стояк должен быть установлен со смещением на 2 см от поверхности стены.
Монтаж канализационной системы в многоквартирном доме
Полезное по теме
Автор А. Крушев После прочтения 8 мин Просмотров 24,9 тыс.
Монтаж системы канализации в жилом доме и отвод бытовых сточных вод – важная составляющая комфорта проживания.
В жилом доме установка дренажной системы является важной частью комфорта проживания и неотъемлемой частью санитарной системы каждого домохозяйства.
Для жителей квартир система водоотведения визуально заканчивается стояком (часто расположенным в специальной вертикальной нише или в углу туалета), в который стекают сточные воды от всех внутренних санитарных приборов. Однако система канализации в многоэтажном доме гораздо сложнее. Бесперебойная работа этой системы зависит от соблюдения всеми жильцами простых правил эксплуатации, своевременного профилактического обслуживания, проведения необходимых ремонтных работ с возможной заменой отдельных компонентов. Для того чтобы все делать правильно и вовремя, необходимо знать назначение компонентов канализации и принцип работы всей системы в целом.
Принцип работы бытовой канализационной системы

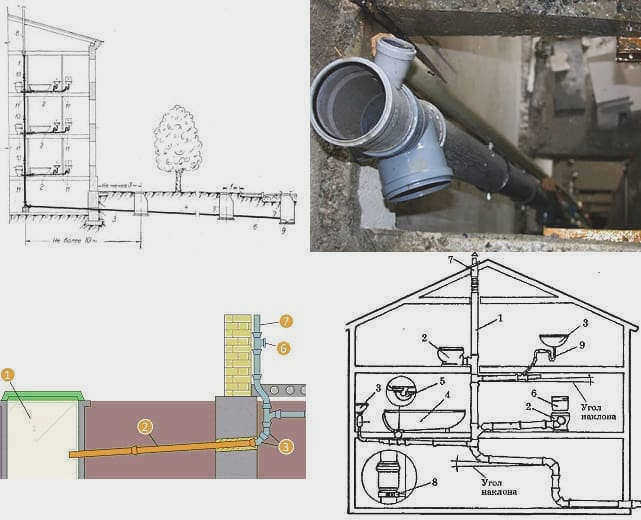

Рассмотрим упрощенную схему типичной канализационной системы в стандартном многоквартирном доме.
Ванная комната, туалет и умывальник в одном жилище подключены к канализационному стояку. Сточные воды из квартир, расположенных друг над другом в одном подъезде, поступают в канализационный стояк. Стоки из одного или нескольких подъездов подключаются к горизонтальному коллектору в доме (который имеет определенный уклон, рассчитанный при проектировании системы), из которого сточные воды самотеком транспортируются в канализационный колодец на заднем дворе. Затем сточные воды поступают в центральную (внешнюю) городскую канализацию через систему труб с контрольными колодцами.
Как только вы узнаете, как устроен типичный многоквартирный дом, стоит вспомнить, что принцип работы основан на движении сточных вод самотечный поток.

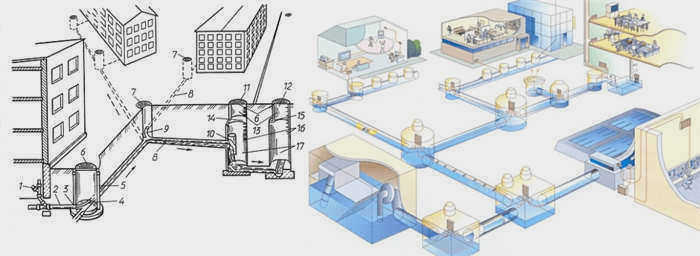

Что такое канализационная сеть
Канализационная сеть – это часть общей системы водоснабжения и канализации, функция которой заключается в сборе и удалении сточных вод и органических отходов. В двух словах, это разветвленная сеть труб, входящих в каждое муниципальное здание и отводящих сточные воды в специализированное учреждение. Несколько предвзятое отношение большинства людей к санитарии совершенно незаслуженно, поскольку ее важность и ответственность невозможно преувеличить. Достаточно вспомнить, что все вспышки происходят в отсталых странах с полным отсутствием инфраструктуры.
Состав и планировка комплексов может быть различной. Это зависит от размера населенного пункта, количества зданий и числа проживающих в них людей. Для функционирования канализационной сети необходима вода, которая используется для транспортировки твердых отходов. Другого способа сделать это нет, поэтому канализационная система входит в состав водного комплекса, являясь одной из приоритетных частей городской инфраструктуры. Условия эксплуатации сложные, система работает круглый год и должна быть защищена от замерзания. Для этого трубы прокладываются под землей, на глубине, превышающей уровень промерзания грунта зимой. Учитывая, что сеть пронизывает весь город, входя в каждый дом, можно достаточно ясно представить себе охват и распространение комплекса.
История возникновения
История канализации насчитывает много веков. Самой древней из известных является система в древнеиндийском городе Мохенджо-Даро, обнаруженная при раскопках. Ее возраст составляет приблизительно 4 600 лет. Известны также системы в Древнем Риме (лучший пример – Великая Клоака, которая действует и сегодня в качестве ливневой канализации) или Древнем Китае (в городе Линьцзы). Описание этих находок показывает, что
Средневековая Европа явно отставала в этом отношении, так как нашествие варваров сметало почти все остатки римских сооружений, и некому было обслуживать и заниматься общественными системами в целом. Повторное появление сети, которое произошло в конце XVII века, было вызвано эпидемиями инфекционных заболеваний, которые поставили всю европейскую цивилизацию на грань исчезновения.
В России история канализации схожа с европейской. Канализационные системы были построены по римскому образцу, но использование дерева вместо мрамора сделало их недолговечными, и они были заброшены во время правления Ивана Грозного. Это привело к вспышке чумы в конце XVIII века. Известно, что ни водопровод, ни канализация не были полностью развиты в Москве до самого начала 20-го века.
В современном мире развитие канализационных систем, благодаря технологическому прогрессу, доведено до совершенства. Появилось новое сантехническое оборудование, материалы и способы переработки и утилизации отходов. Разработаны стандарты и требования к санитарно-техническим системам, нарушение которых может привести к серьезным штрафам и даже уголовному преследованию.
СНиП
Действующие специальные строительные нормы и правила регулируют проектирование внутренних сантехнических систем не только в каждом строящемся, но и в реконструируемых жилых домах. Свод правил для многоквартирных жилых домов: https://yadi.sk/i/MxHBqrZZ_lpRIw.
Гидравлический расчет любых напорных канализационных труб выполняется в соответствии с действующим СП 31.13330. Стандартные услуги по техническому обслуживанию систем внутренней канализации жилых зданий (общие требования) разработаны Федеральным агентством по техническому регулированию и метрологии и также отражены в ГОСТ Р 56534 – 2015: https://yadi.sk/i/ZEMDnBunBcTOJQ.
Проектирование канализационной системы: основные компоненты и их функции
Проектирование системы водоотведения для жилого дома основывается на нескольких основных принципах. Основная функция системы – транспортировка сточных вод самотеком к неспециализированному канализационному стояку, без необходимости дополнительного давления.
При самотечной канализационной системе трубы прокладываются под углом, регулируемым рядом правил и норм.

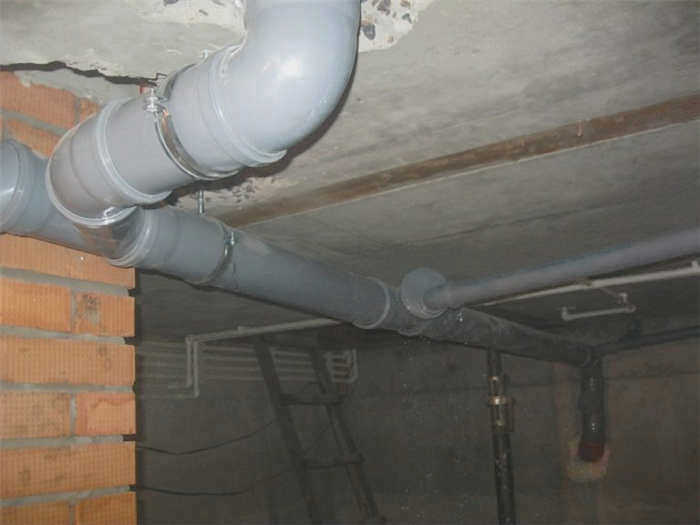

Отводная линия .
Соединительный элемент между стояками, проложенный с постоянным уклоном в сторону выхода из колодца. В жилых домах, построенных после 1970-х годов, типичной является линия отвода диаметром 10 см.
В сталинских или более старых зданиях можно встретить отвод диаметром 15-20 см.
Леска может быть уложена на специальных кронштейнах или закреплена стальными подвесками, которые крепятся к плитам перекрытия.
Система должна быть оснащена ревизиями или специальными глухими тройниками для возможности очистки. Ограждение устанавливается на поворотах и изгибах, а также на прямых участках через каждые восемь метров.
Райзер
Компонент, устанавливаемый с использованием сборных труб, при этом все фитинги труб направлены вверх. Крестовины и тройники для соединения стыков устанавливаются на уровне пола.
Отверстия для плановой или аварийной очистки располагаются через каждые три этажа и в подвале, а также на крайних этажах.
Верхняя часть канализационного стояка в многоквартирном доме выходит на внешнюю сторону крыши и заканчивается дымовой трубой, которая сообщается с атмосферой.
Канализационный стояк не проходит через кухни, жилые комнаты или внутренние стены. Если стояк проходит через подсобные помещения, его необходимо защитить от механических повреждений.
Основные проблемы при монтаже: Как избежать ошибок
Существует несколько наиболее распространенных проблем, с которыми сталкиваются непрофессионалы при самостоятельной установке дренажной системы в жилище. Наиболее распространенными причинами аварий являются большое количество резких поворотов и прямых углов, а также недостаточный диаметр труб или система, не имеющая правильного угла наклона.
Принудительная канализация хорошо зарекомендовала себя в жилых районах и используется в тех случаях, когда трубы невозможно проложить под необходимым углом. Плоский канализационный насос позволяет принудительно перемещать сточные воды по системе и решает проблему засорения канализационных труб.
Напорный насос вполне доступен по цене и позволяет сделать канализацию в квартире максимально комфортной.
Распространенной ошибкой при установке канализационной системы в квартире является также неправильное разделение стоков.
Горячая вода, поступающая из кухни или ванной комнаты в общую дренажную систему, легко смешивается с органическими холодными отходами, что приводит к образованию маслянистых отложений внутри труб.
Со временем эта проблема приводит к засорению дренажной системы.
Поврежденная дренажная система: ремонт своими руками.
Прежде всего, необходимо выяснить, почему вы чувствуете запах канализации или утечку сточных вод. Это может быть вызвано несколькими факторами, включая неправильную установку, утечки или сильную закупорку системы труб.
Засор

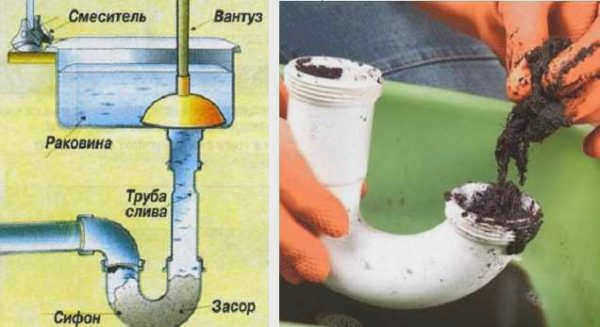

Прочистить засор или очистить внутреннюю поверхность труб или сифона от скопившихся отложений несложно, но необходимо правильно определить местонахождение засора.

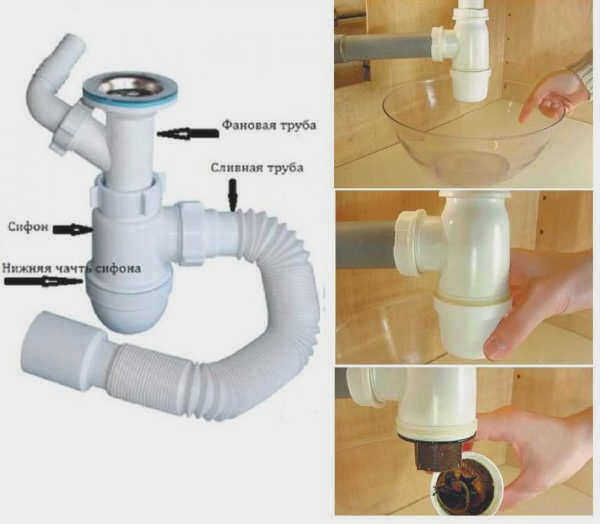

Если засорился сифон раковины, осторожно открутите нижнюю часть сифона, промойте его и механически удалите весь скопившийся мусор.
Существует несколько способов разблокировать засорившийся сифон под ванной, но проще всего это сделать, не снимая сливной трубы, с помощью вантуза или маленькой тонкой лески с наконечником для прочистки труб.

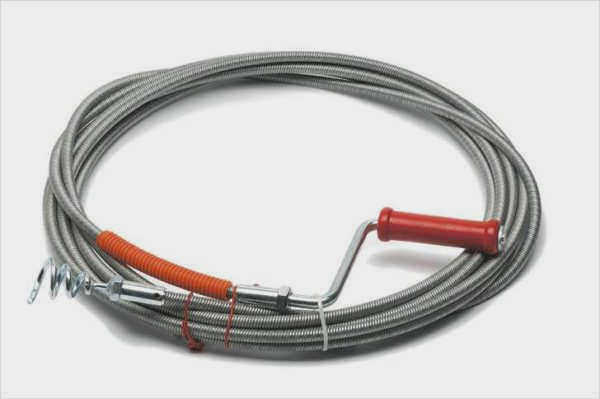

Для удаления отложений или засоров со стенок трубы можно использовать сантехнический трос. Можно также использовать народные средства или специальные химические препараты.
Неприятный запах в квартире
Проблемы с уровнем воды в сифоне, засоры и неисправность вентиляционной системы часто приводят к появлению специфического запаха в квартире.
В этом случае воздух в ванной комнате пахнет канализационным газом, и существует несколько способов устранения такой проблемы:
- Увеличение тяги в вентиляционной системе;
- Повышение уровня циркуляции воздуха;
- Устранение нарушений в установке сантехнических приборов;
- устранение засоров;
- Устранение дефектов в установке сифона;
- Замена гофрированной трубы, пришедшей в негодность.
