Устройство котельной в частном доме на газу

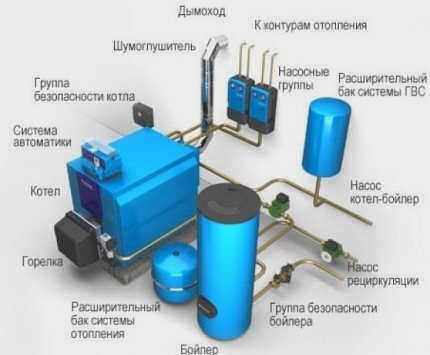

Независимо от выбранного вида топлива, конструкция любой котельной содержит примерно одни и те же основные элементы. Котел – это сердце котельной. В нем происходит нагрев теплоносителя, который затем транспортируется по трубопроводам к радиаторам.

Котельная в отдельно стоящем доме: Нормы планирования и монтажа

Когда отсутствует система центрального отопления, необходимо построить отдельную котельную.

При профессиональном подходе котельная в частном доме обеспечит высокую отдачу (КПД) отопительной системы в целом, а также безопасность и устойчивость ее работы.

В этом материале мы подробно рассмотрим процесс выбора радиатора и расскажем, на какие моменты следует обратить внимание. Кроме того, будут рассмотрены вопросы выбора правильного места для котельной и принципы обустройства и вентиляции.

Выбор правильного котла

Котлы различаются по ряду параметров – используемому топливу, мощности, способу установки и принципу работы (одноконтурные или двухконтурные).

Виды топлива для котлов

Котлы в частных домах могут использовать следующие виды топлива

• природный газ и сжиженный нефтяной газ – дешевое топливо, газовые котлы могут быть переоборудованы с одного вида газа на другой
• твёрдое топливо – твердотопливные котлы требуют присмотра и регулярного пополнения запасов дров, угля, торфяных брикетов и кокса;
• жидкое дизельное топливо (солярка) – жидкотопливные котлы полезны в ситуациях, когда нет газопровода или возможности поставлять сжиженный газ в баллонах, а если есть перспектива получения газа, то его легко переоборудовать на лучший вид топлива;
• Электричество – Электричество – дорогое, но чистое топливо.

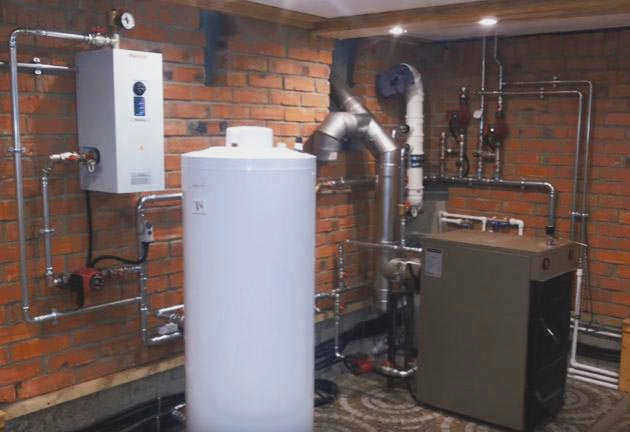

Хорошо иметь два котла, электрический и твердотопливный, чтобы снизить потребление электроэнергии.

Фотогалерея
Фото из

Котел – это основное оборудование автономной системы отопления частного дома. Его задача – подготовить жидкий, парообразный или воздушный теплоноситель перед подачей его в отопительный контур.

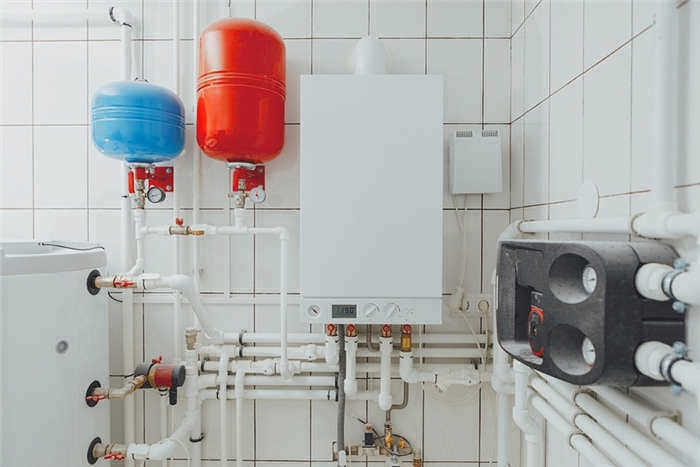

Из-за низкой стоимости топлива наиболее популярными приборами являются напольные или настенные газовые котлы

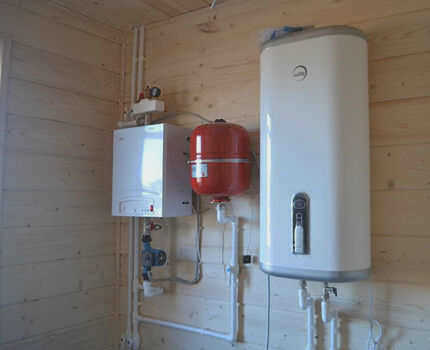

Газовые водонагреватели мгновенного действия выпускаются в настенном исполнении. Они подходят для домов и квартир площадью до 150 м².

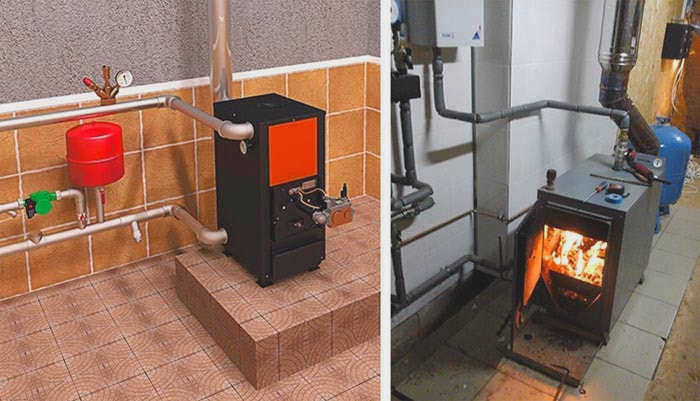

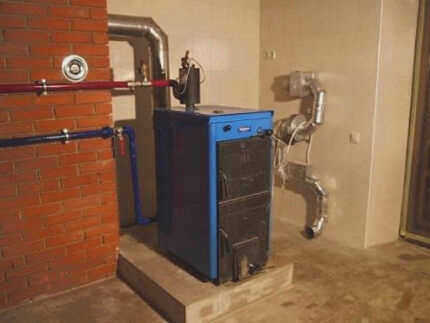

Отопление небольшого загородного коттеджа или дачи лучше всего организовать с помощью твердотопливного котла. Особенно если к участку не подведены газовые и электрические сети.

Для организации отопления на основе газовых или твердотопливных котлов необходима котельная с хорошей вентиляцией. Необходима система дымоходов

Что можно разместить в котельной

Перед обустройством котельной необходимо составить список оборудования, которое будет установлено в доме. Прежде всего, это оборудование, обслуживающее системы отопления, холодного и горячего водоснабжения (ГВС, ХВС), а также различные электроустановки. Вот полный перечень:

• Источники тепла – котлы на различных видах топлива, внутренние блоки геотермального теплового насоса;
• оборудование для приготовления горячей воды – электрический бойлер или бойлер косвенного нагрева, газовая колонка, водонагреватель мгновенного действия;
• буферная емкость необходимого объема;
• гидравлический разделитель (водораспределитель) с коллектором;
• соединительный коллектор со смесительным узлом для напольного водяного отопления;
• Оборудование ГВС и водоподготовки – фильтры, гидроаккумулятор, насос, автоматика (реле давления);
• элементы обвязки – трубы, циркуляционные насосы, расширительные баки, запорная и регулирующая арматура;
• электрощит.

Внимание. Накопительный водонагреватель не обязательно должен находиться в комнате с плитой. Электрический водонагреватель можно разместить в ванной комнате, а газовый – на кухне. Однако, если размеры котельной позволяют, лучше разместить все приборы в одном техническом помещении.

Электрощит можно установить и внутри помещения теплогенератора, на отдельной перегородке. Громоздкие приборы, такие как стиральная машина, морозильник, можно разместить в оставшемся свободном пространстве.

Выберите необходимое оборудование из приведенного выше списка, ориентируясь на проект или существующую систему отопления и водоснабжения. Нарисуйте план помещения в масштабе и приступайте к проектированию – разводке всех узлов водоснабжения и отопления. Однако сначала ознакомьтесь с …

Законодательные требования к котельным

Наиболее точно сформулированы требования стандартов для теплогенераторов, работающих на природном газе и сжиженном нефтяном газе (LPG). Установка электрических котлов регулируется ПУЭ (Правила устройства электроустановок). Четкого описания установки твердотопливных агрегатов нет, СНиП II-35-76 "Котельные" не распространяется на теплогенераторы мощностью менее 360 кВт.

Размещение газовых котлов регламентируется следующими документами:

• СП 62.13330.2011 "Газораспределительные системы";
• СП 42-101-2003 "Общие положения проектирования";
• СП 402.1325800.2018 "Здания жилые. Правила проектирования систем газораспределения";
• СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха.

Рекомендации. Стандарты, изложенные в вышеуказанных документах, не соответствуют друг другу. Как следствие, возникают разночтения, усложняющие ввод объектов в эксплуатацию. Перед строительством камина посетите офис поставщика газа в данном районе, чтобы узнать, какие правила следует соблюдать.

При обустройстве котельной лучше всего следовать указаниям по установке газовых теплогенераторов. Причины:

1. Твердотопливный котел так же подвержен взрыву или пожару, как и газовый или масляный обогреватель. Поэтому необходимо всегда соблюдать правила пожарной безопасности.
2. Запах дизельного топлива едкий, и твердотопливные котлы часто выделяют дым внутри помещения. Это означает, что необходима вентиляция.
3. Все отопительные приборы, сжигающие различные виды топлива, требуют наличия дымохода.
4. Электрические котлы работают при напряжении 220/380 вольт, а сила тока в цепи составляет не менее 5 ампер. Нагреватель включается и выключается щелчком контактора. Рекомендуется размещать обогреватель в отдельном помещении с ограниченным доступом.

Проектирование бытовой котельной

Значительная часть семейного бюджета тратится на отопление дома. Поэтому на этапе проектирования следует максимально оптимизировать систему, проведя тщательные расчеты котельной для загородного дома.

Необходимо будет рассчитать все варианты системы, включая котел, расширительный бак, радиаторы, систему бойлера и циркуляции.

Котельная должна быть спроектирована в соответствии с нормами. Дополнительное отопление часто устанавливается в котельной, поскольку тепла, вырабатываемого самим прибором, недостаточно (+)

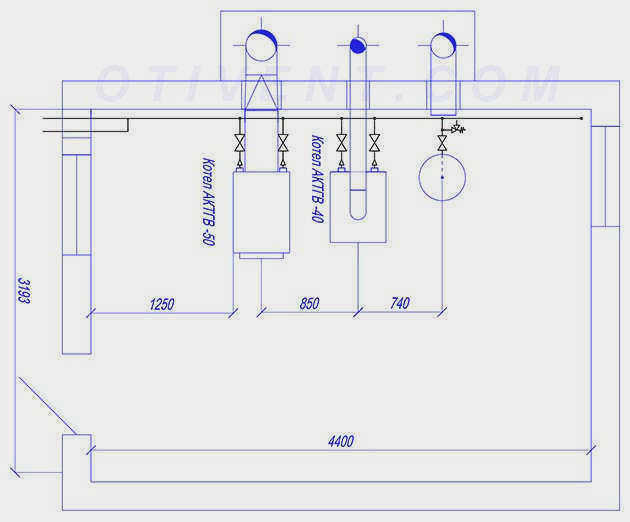

На правильно составленной схеме котельной должны быть показаны все компоненты и соединяющие их трубы.

Стандартная спецификация материалов включает: котлы, бустерные насосы, сетевые насосы, циркуляционные насосы, рециркуляционные насосы, конденсационные и накопительные баки, теплообменники, вентиляторы, оборудование для подачи и сжигания топлива, панели управления, тепловые экраны, деаэратор воды.

Возможные варианты систем

При проектировании типовой системы котельной за основу может быть взят один из двух вариантов тепловых сетей:

Открытая система дешевле в монтаже, но дороже в эксплуатации. Второй вариант более сложный, но утечка теплоносителя практически нулевая, так как система герметична. Эта схема используется в большинстве частных домов.

Закрытая система состоит из котла, который питает и систему отопления, и контур нагрева горячей воды, и закрытой трубы горячего водоснабжения.

Теплоноситель циркулирует здесь с помощью насоса. Это означает, что трубы можно прокладывать максимально удобно, не заботясь об уклонах.

Что такое интеллектуальный котел

Для того чтобы реализовать пакет автоматизации для частной котельной, необходимы дополнительные инвестиции. Простой термостатический клапан стоит очень дешево, в то время как программируемые системы в разы дороже.

Постоянная работа обычного котла в одном и том же режиме влечет за собой большие затраты энергии и денег. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматическая система управления в котельной гарантирует оптимальную работу системы отопления и обеспечивает комфортные условия для жильцов.

Установив автоматику, домовладелец может адаптировать процесс отопления к своим потребностям. Это позволит сократить счета за электроэнергию примерно наполовину.

Автоматическое управление котлом также позволяет

1. Выключить котел В случае возникновения аварийной ситуации. Автоматический запуск или отключение котла в рабочем режиме. Установка температуры отопления в зависимости от наружной температуры.
2. Управление ветками отопления или нагрева воды. Котел с 1 камерой сгорания.
3. Контроль температуры воды или другого теплоносителя.
4. Корректировка работы циркуляционных или рециркуляционных насосов. Корректировка работы циркуляционных или рециркуляционных насосов, если отопление в доме основано на замкнутом контуре. В этом случае эксплуатация системы без автоматизации невозможна.

Самым важным компонентом системы отопления является термостат. Его задача – контролировать температуру как в отдельных помещениях, так и во всем доме.

Существует множество типов термостатов – от простых механических термостатов до погодозависимых термостатов. Последние являются наиболее технологически совершенными и экономически эффективными, но они также очень дороги.

Все о системах отопления частного дома с газовым котлом

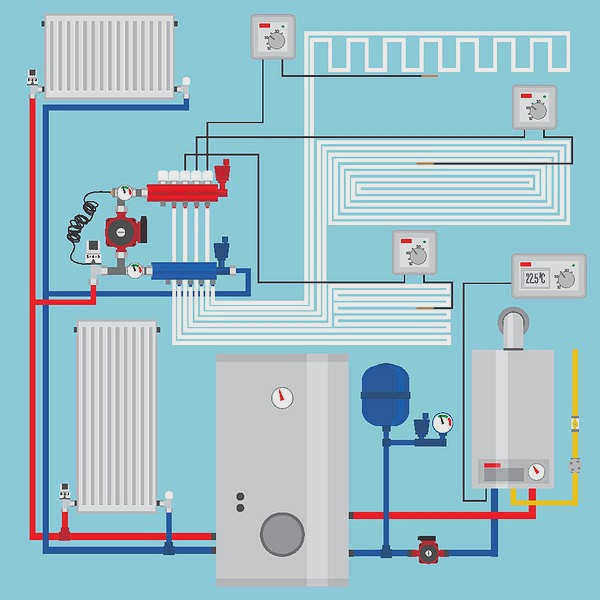

Система отопления с газовым теплогенератором обычно представляет собой замкнутый контур, в котором циркулирует жидкость. Она нагревается газовым котлом. Контур состоит из отопительных приборов. Их можно комбинировать различными способами. От выбора этого способа зависит эффективность отопления. Кратко опишем возможные контуры газового отопления в отдельно стоящем доме.

4 Контур Тихельмана

Схема отопления дома с помощью газового котла с параллельным направлением потока подачи и обратки. В этом случае не происходит преждевременного закрытия циркуляционного контура. Поток теплоносителя имеет одинаковые характеристики в каждой точке. Нет необходимости в дорогостоящих регулирующих компонентах, как в стандартной двухтрубной системе. Это основное преимущество. Недостатком является ограниченность применения. Например, контур Тихельмана не используется для вертикальной разводки.

5. Коллектор

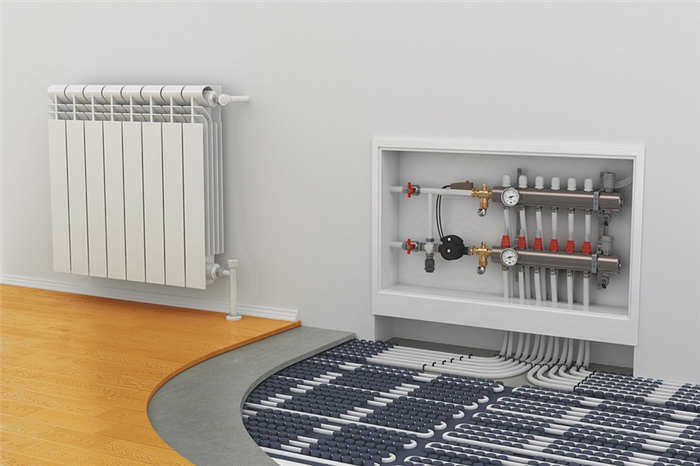

Предполагается, что имеется два коллектора. От одного к каждой батарее излучаются трубы подачи. К другому подключены трубы обратки. Схема обеспечивает подачу тепла определенной температуры ко всем радиаторам. Регулировать уровень их нагрева очень просто. Главный недостаток коллекторной конструкции – большой расход труб, что повышает стоимость решения и значительно усложняет монтаж. Важное замечание. В отличие от всех описанных выше схем, коллекторная схема может работать только на основе принудительного воздуха.

Как выбрать газовую систему отопления для своего дома?

Для любого дома можно выбрать одну из множества различных систем отопления. При выборе лучшей из них необходимо учитывать несколько важных факторов.

• Качество теплоизоляции здания. Оптимально, если потери тепла минимальны.
• Климатические условия в регионе. Особенно важны минимальные температуры в зимний период, количество холодных месяцев в году и т.д.
• Индивидуальные пожелания пользователей. Например, можно установить подогрев пола в одной или нескольких комнатах.
• Наличие электроэнергии и стабильность ее подачи. Например, установка генератора решает проблему частых отключений электроэнергии.
• План этажа и планировка дома.
• Стадия ремонта или строительства и планируемый дизайн интерьера. Коммуникации – а в некоторых случаях и радиаторы – могут быть спрятаны в стенах или полу.
• Финансовые ресурсы.

Вот несколько наиболее эффективных и популярных среди пользователей вариантов.

Один из них – сочетание коллектора с принудительной циркуляцией. Это универсальное и практичное решение, которое используется на одном или нескольких этажах. Возможно подключение отдельных приборов, в том числе напольного отопления, а также отдельных контуров. Каждый из них регулируется и настраивается отдельно; все элементы управления собраны в коллекторной коробке. В этом случае соединения скрываются в полу или стенах. Основными недостатками являются энергозависимость и высокая стоимость комплектующих и монтажа.

К недорогим решениям относится смешанная схема "Ленинградка". Конструкция проста и надежна, работает в условиях частых отключений электроэнергии. Для нее выбран энергонезависимый газовый котел. Устанавливается циркуляционный насос, коммуникации прокладываются с уклоном, необходимым для естественной циркуляции. Это эффективное решение в случае отключения электроэнергии и подходит как для одноэтажного отдельно стоящего дома, так и для двух- или трехэтажного отдельно стоящего дома. Установка напольного отопления может быть сложной, но это возможно. Он подключается как отдельный контур через термосмеситель. Обратите внимание, что он не будет работать в случае отключения электроэнергии.
