Устройство кровли под мягкую черепицу

Стоит отметить, что этот кровельный материал также классифицируется по количеству слоев. Гибкая черепица может быть однослойной, двухслойной или трехслойной.

Содержание

Монтаж гибкой черепицы своими руками, технология монтажа

Гибкая черепица, или гонт, занимает второе место по популярности в качестве кровельного материала, используемого на крышах частных домов.

Их популярность обусловлена отличными физическими свойствами, разнообразием форм и цветов, что определяет цену покрытия. Гибкая черепица не требует усиленного основания, так как не имеет большого веса и не зря называется мягкой, позволяя листам изменять форму с помощью простого ножа и ложиться на любую, даже самую сложную поверхность. Кроме того, относительная простота монтажа – отличная возможность сэкономить, что также является несомненным плюсом этого материала. Стоит отметить, что для облегчения задачи строительство лучше проводить в теплое время года, поскольку после установки отдельные листы черепицы настолько спекаются под летним солнцем между собой, что образуют абсолютно герметичное покрытие, которое может прослужить несколько десятилетий.

Как правильно установить черепицу? Какие инструменты могут понадобиться для этого процесса? В этой статье описаны основные шаги по самостоятельному монтажу черепицы на крыше.

Гибкая черепица – это черепица прямоугольной формы, изготовленная из стекловолокна с битумной пропиткой в качестве связующего вещества. Битум наносится с обеих сторон и может быть окисленным или СБС-модифицированным. Второй вариант предпочтительнее, поскольку именно добавки стирола и бутадиена (СБС) придают материалу эластичность, увеличивают относительное удлинение и улучшают усталостные свойства, что в целом увеличивает срок службы черепицы. Некоторые строители говорят, что нет смысла переплачивать за модифицированную битумную черепицу CBC, если монтаж производится летом. Материал с окисленным битумом только проигрывает, становясь более хрупким в холодную погоду, но в это время года проблему можно решить, используя строительный фен для нагрева черепицы перед укладкой на крышу.

Структура кровли

Мы часто слышим термин "кровельный пирог" от строителей или дизайнеров. При самостоятельном монтаже черепицы важно понимать, что правильно установленный "кровельный пирог" определит долговечность и практичность крыши. Многослойная конструкция выполняется послойно и включает в себя: стропильную систему, мембраны, изоляцию, подкладочные маты и т.д. Каждый слой укладывается последовательно и выполняет свою важную функцию.

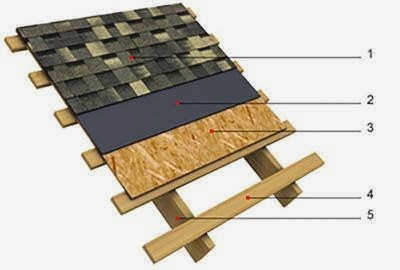

"Кровельный пирог" для холодной крыши (без утеплителя) и теплой крыши (с утеплителем) будет отличаться. Нетрудно догадаться, что с холодной крышей справиться гораздо проще. Пример холодной кровли показан ниже:

1. гибкая черепица
2. ковровая подкладка
3. подложка (OSB)
4. деревянный короб
5. стропильная ферма

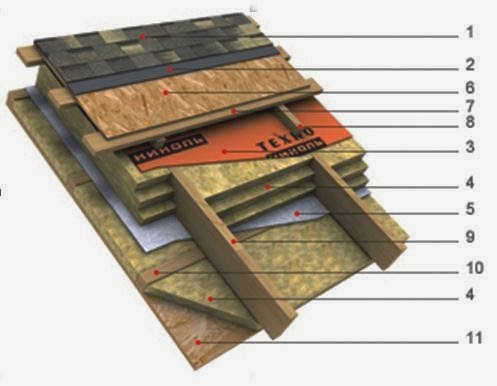

"Покровный слой изолированной крыши состоит из множества последовательных слоев. Схема всей конструкции выглядит следующим образом:

1. гибкая черепица
2. подстилающий слой
3. пленка (ветрозащитная мембрана)
Изоляция (минеральная вата) 5.
Пароизоляционная мембрана 6.
6. подложка (OSB плита)
7. несколько обрешеток
Контр обрешетка для формирования вентиляционного канала 9.
9. ножка фермы
10. обрешетка для теплоизоляции
11. обшивка чердака

"Кровельный квадрат" для мягкой черепицы

Перед укладкой мягкой кровли необходимо сделать качественный "кровельный квадрат". Его основная функция – предотвращение потери тепла и образования конденсата в подкровельном пространстве.

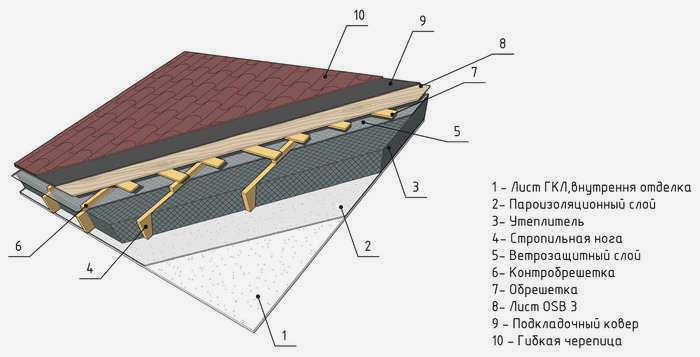

Рисунок 4: Конструкция мягкой черепичной кровли

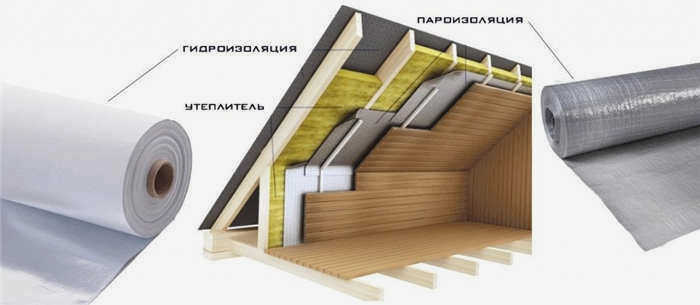

Технология монтажа "пирога" под мягкой кровлей с теплоизоляцией:

Монтаж теплоизоляции для минимизации теплопотерь. Все чаще используется минеральная вата в плитах. Монтаж производится между стропилами. Толщина слоя утеплителя – 150-200 мм для средней полосы России.
Для защиты утеплителя от водяных паров жилых помещений прикрепите пароизоляцию. Настил производится с внутренней стороны крыши, перпендикулярно стропилам. Для крепления используется степлер, а стык выполняется с нахлестом в 100 мм с помощью двусторонней клейкой ленты.
Укладка гидроизоляционной мембраны для защиты минеральной ваты от возможных протечек кровли. Она устанавливается и крепится так же, как и пароизоляция, только с внешней стороны крыши.

Контробрешетка и обрешетка

Монтаж кровли из мягкой черепицы своими руками требует обеспечения естественной вентиляции подкровельного пространства, что предотвращает образование конденсата и защищает кровельное покрытие от повреждения вследствие разбухания сплошного кровельного настила. Для этого параллельно стропилам устанавливаются брусья толщиной не менее 40-50 мм.

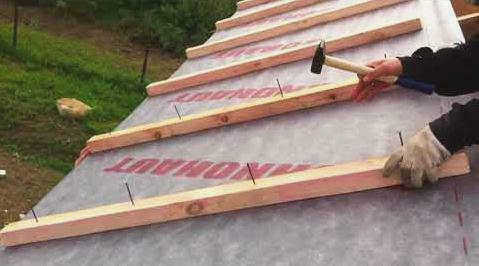

Рисунок 5: Установка контробрешетки

На следующем этапе необходимо сделать контррейки, чтобы обеспечить правильную установку сплошного мягкого покрытия. Для этого используются доски толщиной 25-30 мм и шириной 100-150 мм, которые прибиваются с интервалом 200-400 мм в зависимости от угла наклона ската – чем мягче скат, тем меньше должно быть расстояние между обрешеткой.

Технология строительства крыши из битумной черепицы

Монтаж современной мягкой кровли требует соблюдения определенной последовательности действий, чтобы получить абсолютно герметичное и долговечное кровельное покрытие. Ниже мы подробно описываем каждый шаг.

Усиление карниза

Правильная технология монтажа мягкой кровли требует усиления карнизов на первом этапе, так как для обеспечения водонепроницаемости подкладочный слой должен быть уложен поверх будущей армирующей полосы.

Для усиления карниза используются специальные металлические карнизные планки. Они устанавливаются ребром по краю сплошного настила и прибиваются поочередно через каждые 120-150 мм. Эти детали соединяются друг с другом с нахлестом 30-50 мм.

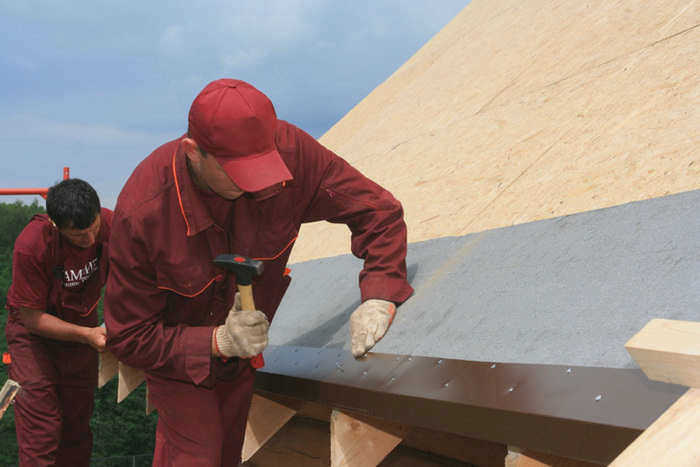

Рисунок 8 Крепление карнизного настила

Подробная пошаговая инструкция по установке карнизной доски перед монтажом мягкой кровли показана на видео:

Укладка подкладочного слоя

Многие люди не знают, как правильно укладывать подкладочный слой мягкой кровли и слушают неопытных советчиков – как и в случае с битумной черепицей, нет необходимости укладывать гидроизоляционный слой по всему скату. Для некоторых видов кровли такой вариант действительно возможен, и подкладочный материал укладывается только на опасные участки кровли (ендовы, карнизы, свесы, швы и т.д.). Однако здесь есть большой нюанс – в данном случае изменение условий гарантии на продукцию (явно не в лучшую для потребителя сторону).

Фото 9: Укладка подкладочного ковра по всей поверхности крыши

В качестве подкладочного слоя можно использовать самоклеящиеся и механически закрепленные (прибитые кровельными гвоздями) материалы. Монтаж начинается с корзины – при укладке корзина должна быть равномерно распределена по обоим соседним скатам, на расстоянии 500 мм, так как ее стандартная ширина составляет 1000 мм. Рекомендуется клеить листы по всей поверхности, но если это невозможно, то листы должны накладываться друг на друга не менее чем на 300 мм и покрываться сверху герметиком.

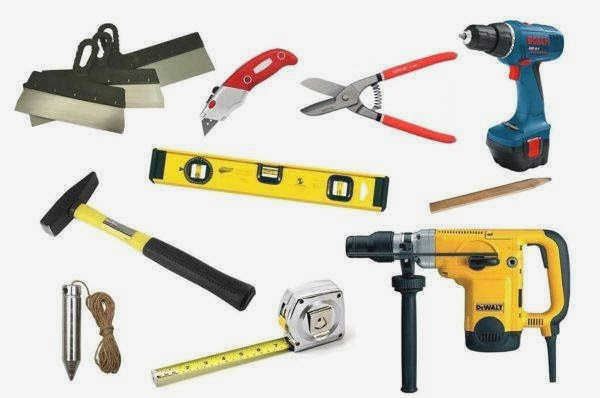

Инструменты и принадлежности

Для укладки черепицы на крышу вам понадобятся инструменты, которые есть у любого домашнего мастера.

В качестве крепежа используются оцинкованные гвозди или шурупы с покрытием от заусенцев следующих размеров:

30 мм минимальной длины, широкие головки гвоздей диаметром от 8 мм – для крепления кровельного покрытия (черепицы и подкладочных матов) и элементов заполнения;
длиной 50 мм с потайными головками – для крепления к твердому основанию. Вместо них можно использовать анодированные или оцинкованные шурупы по дереву того же размера.

Кроме того, при монтаже мягкой кровли вам понадобится специальная подложка под черепицу.

Создание прочного основания

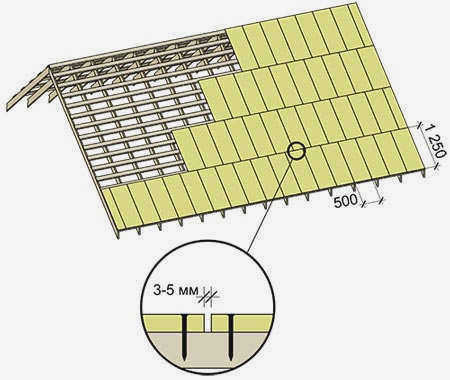

Черепица укладывается на сплошное основание, которое обычно собирается из OSB-3 или атмосферостойкой фанеры ФСФ следующим образом:

Плиты разрезаются на куски размером не более 500 мм по длинной стороне;
выровнять ряды по длине так, чтобы углы четырех досок не сходились в одной точке;
между каждой парой досок оставляется зазор для расширения от 3 до 5 мм;
Разница в высоте между соседними кусками сплошной обрешетки при монтаже мягкой кровли не должна превышать 2 мм;
Если под крышей планируется установить коньковый вентилятор, между досками на стыке ската необходимо оставить вентиляционный зазор 5 см.

Если на крыше имеется дымоход, по периметру дымохода устанавливаются треугольные деревянные секции или обрешетка. Их назначение – предотвратить образование воздушных карманов под дальнейшим кровельным покрытием в этой области. В передней части отбойники можно не устанавливать, если угол между стенкой дымохода и скатом больше 120°. Если дымоход имеет ширину более 500 мм, за дымоходом создается свес для перенаправления потоков воды и снега вокруг дымохода.

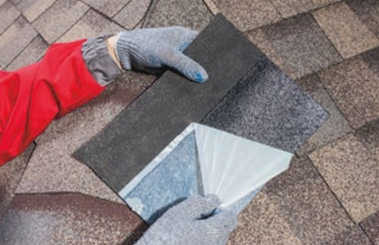

Удалите разделительную прокладку с обратной стороны коньковой черепицы.

Обрежьте плитки, прилегающие к коньку, так, чтобы между покрытиями соседних скатов оставался зазор 5 мм.

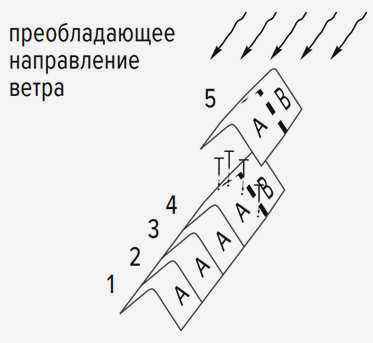

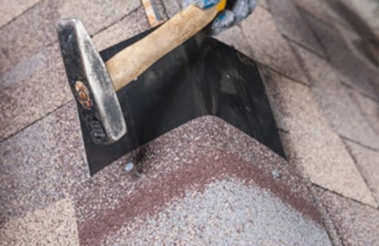

Укладывайте коньковые и вальмовые плитки снизу вверх после разметки размеров будущего ребра (две полосы вдоль ребра) с помощью струны (фаски). Закрепите каждую плитку двумя или четырьмя гвоздями (по два с каждой стороны).

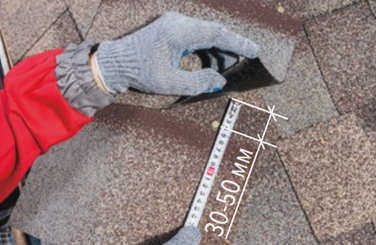

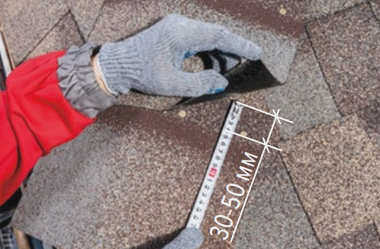

Крепите плитки с нахлестом 30-50 мм. Край верхней плитки должен перекрывать гвозди нижней плитки.

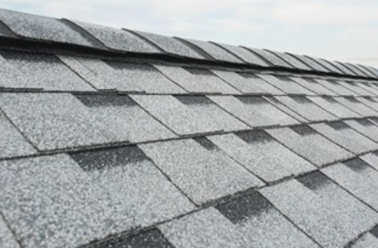

Укладка конька

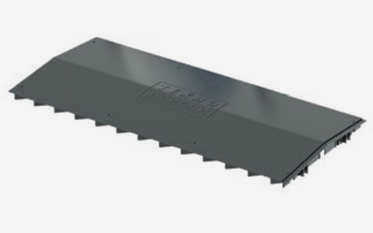

Сплошная коньковая черепица ТЕХНОНИКОЛЬ используется для создания выступа в коньке крыши.

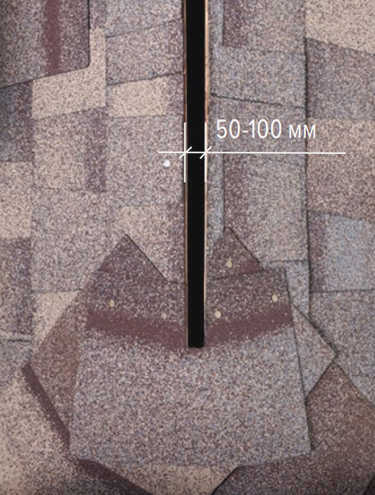

В основании сплошного конька вырезается отверстие шириной 50-100 мм.

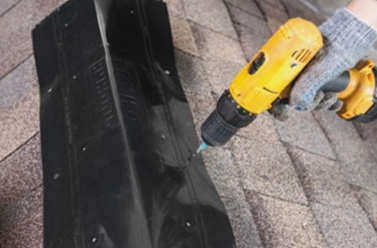

Элемент аэрофойла крепится с помощью кровельных гвоздей или саморезов в заранее отмеченных производителем местах. Длина конькового элемента составляет 610 мм, при необходимости можно соединить два или более элементов.

Прикрепите каждую плитку двумя гвоздями в соответствии с линией крепления, отмеченной на элементе aero.

ВАЖНО!

Крепите коньковый оклад через скарификатор специальными кровельными гвоздями длиной не менее 60 мм. Для удобства использования коньковый оклад ТЕХНОНИКОЛЬ можно приобрести с полным комплектом крепежа.

Черепица крепится с нахлестом 30-50 мм на черепицу, которая должна перекрывать расположенные ниже гвозди.
