Устройство ливневки вокруг дома

Расположение труб вызывает больше всего вопросов. Существуют различные варианты расположения:

Дренаж вокруг дома: 6 типов + инструкция (как сделать своими руками)

Осадки и грунтовые воды разрушительно действуют на фундамент дома, создают лужи и грязь на садовом участке. Избыток влаги необходимо отводить с участка с помощью дренажных и ливневых систем. В этой статье рассматриваются дренажные системы для частного дома и даются советы по их установке.

Дренаж вокруг дома и отмостка (водонепроницаемое покрытие по периметру здания под углом к стене для облегчения дренажа) необходимы для защиты фундамента и основания стен от грунтовых вод и атмосферных осадков. Отмостки выполняют важную функцию, но без дренажной системы они не могут эффективно защитить дом от влаги.

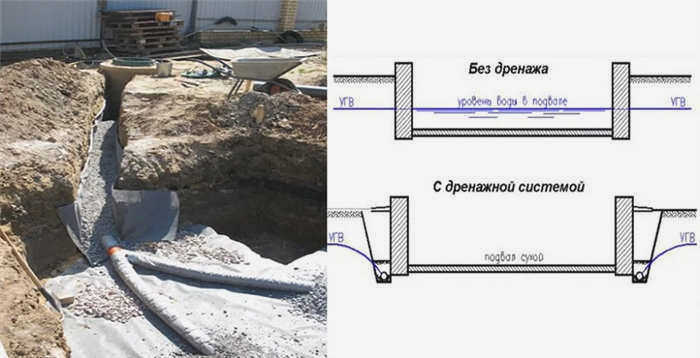

Обильные осадки и таяние снега повышают уровень грунтовых вод. При отсутствии дренажной системы происходят следующие процессы.

• Вода застаивается в верхних слоях почвы. Почва становится обводненной и, следовательно, пористой. При замерзании она расширяется, оказывая неравномерное давление на фундамент. В результате оседание дома происходит неравномерно.
• В то же время вода попадает в микротрещины фундамента и основания стен. Замерзнув, она расширяется, увеличивая размер полостей. Со временем фундамент трескается, что значительно сокращает срок службы здания.
• Вода просачивается через трещины в подвал. Это вызывает рост плесени, разрушающей запасы и оборудование, находящиеся в подземных помещениях.
• Затем влага и споры плесени поднимаются на жилые этажи, поражая стены, мебель и вызывая заболевания в доме. В периоды морозов сырость в подвале вызывает образование инея на плинтусах и стенах.

Дренаж вокруг садового участка используется для обеспечения оптимальной влажности почвы на затопляемых участках. Это предотвращает образование луж и застой воды. Это позволяет вырастить желаемые культуры и получить хороший урожай.

Виды дренажа, их характеристики и назначение

Дренаж вокруг невысокого здания может быть 2 типов: поверхностный и подземный, рассмотрим оба типа:

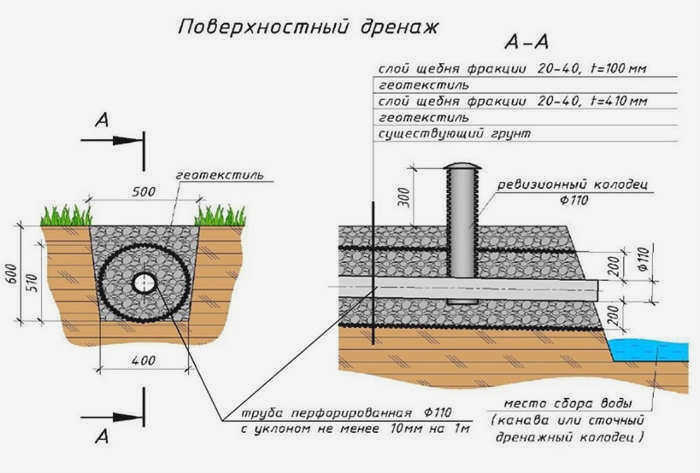

Поверхностный

Поверхностный дренаж и точечный дренаж вокруг дома строятся для сбора избыточной влаги, которая выпадает в виде осадков. По расположению дренажных труб (дрен) этот тип системы делится на кольцевой, листовой и пристенный дренаж.

Для каждого конкретного случая создается отдельный проект, учитывающий рельеф местности, тип почвы, расположение строений на участке (существующих или будущих), тип фундамента основных зданий, уровень промерзания и многие другие вопросы.

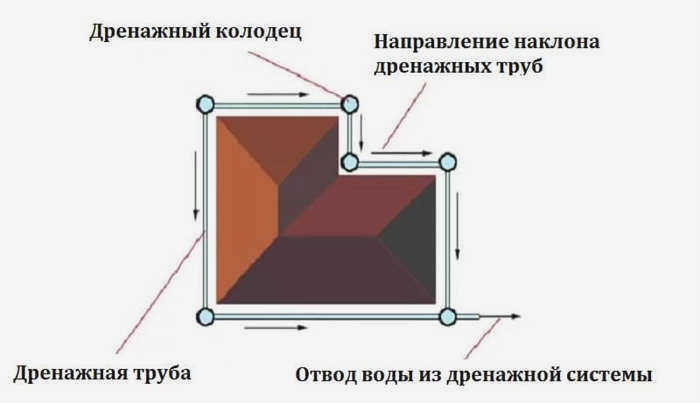

Тип 1 Возле стены

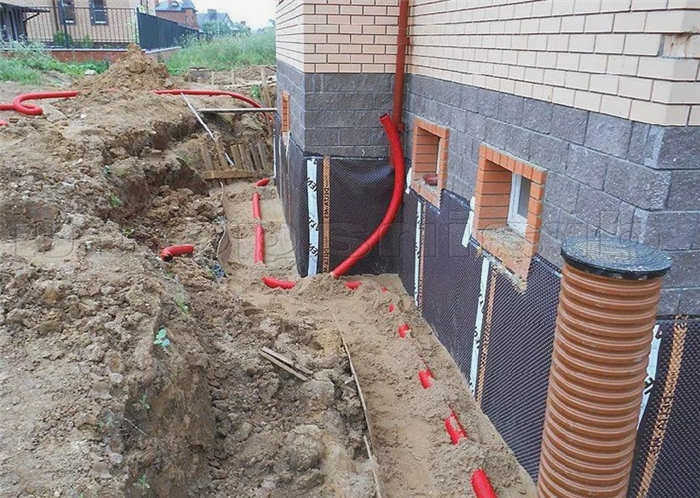

Дренаж вокруг обмотки относится к линейному типу. Он строится одновременно с фундаментом. Можно соорудить систему после строительства, но во много раз сложнее и дороже.

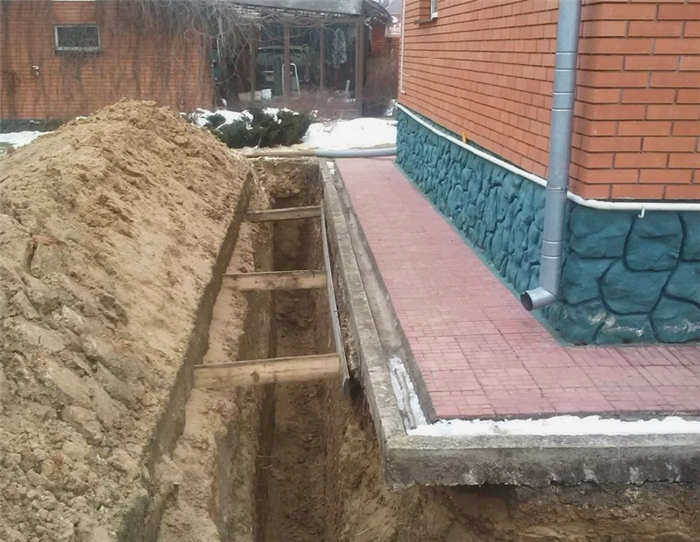

Он необходим для отвода влаги от внешних поверхностей фундамента. Она состоит из траншей, окружающих периметр фундамента на максимально допустимом расстоянии, в которые укладываются дренажи. Глубина траншей составляет 0,3-0,5 м ниже уровня фундамента.

Траншеи обычно имеют уклон от 1 см до 2 см на 1 м, чтобы вода под действием силы тяжести стекала в самую нижнюю точку.

В самой нижней точке дренажные трубы соединяются с отстойником. Туда же подсоединяется дренажная труба.

Формирование второго типа

Сложный, дорогой и, тем не менее, очень эффективный метод предотвращения повреждения фундаментов водой. Он используется для дренажа почвы под фундаментами и линиями коммуникаций, когда

– постоянное строение планируется непосредственно над линзой грунтовых вод;

– участок расположен в водоносном горизонте;

Виды дренажа

Прежде чем сделать дренаж земли своими руками, необходимо определиться с его назначением. Существуют различные виды дренажа:

• точечный дренаж;
• мелкий линейный;
• глубокий линейный;
• комбинированный.

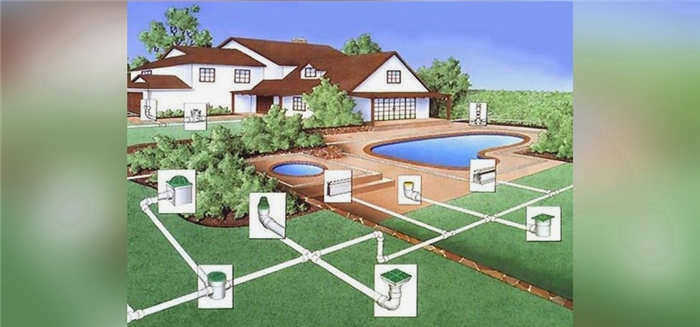

Точечный дренаж удобен, когда участок не затапливается паводковыми водами и уровень грунтовых вод низкий. Однако на каждом участке есть места, где из-за осадков или по техническим причинам стекает много воды:

• водостоки;
• поливочные краны;
• фонтан;
• плавательный бассейн.

Именно здесь и пригодятся точечные дренажи.

Линейный дренаж (поверхностный или углубленный) отводит талые и циркулирующие (грунтовые) воды ниже поверхности земли. На практике поверхностный дренаж обычно используется при затоплении участка земли или высоком уровне грунтовых вод, в то время как глубинный дренаж чаще всего применяется для отвода грунтовых вод.

Хотя верно, что природа ловит любую непогоду, часто необходимо защитить участок от воды, которая поднимается и опускается через облака или скрывается в земле. Поэтому часто выбирают комбинированный вариант дренажа.

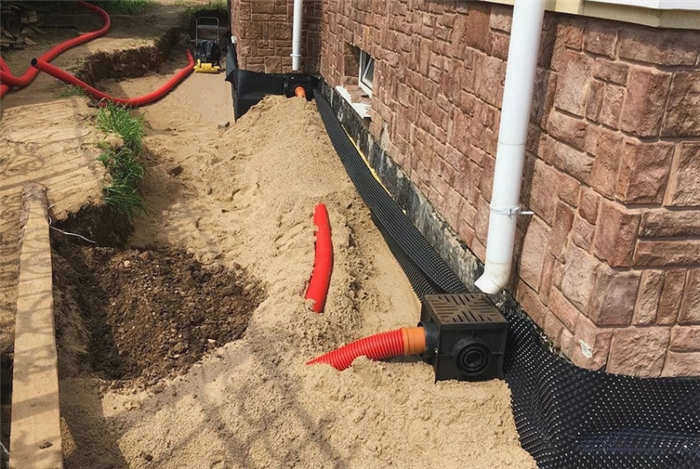

Точечный дренаж вокруг дома

Точечный дренаж прост, не требует специального планирования и легко выполняется самостоятельно. В самом общем смысле он представляет собой воронку, по которой вода стекает к водоприемнику. Каждая такая "точка" оснащена отводами, которые подключаются к ливневой канализации или системе глубинного дренажа соответственно.

Точечные сливы проще купить, чем сделать: современные конструкции изготавливаются из полимеров, устойчивых к годовым изменениям температуры, или из чугуна. Точечные сливы выглядят эстетично благодаря решетке, закрывающей сифон.

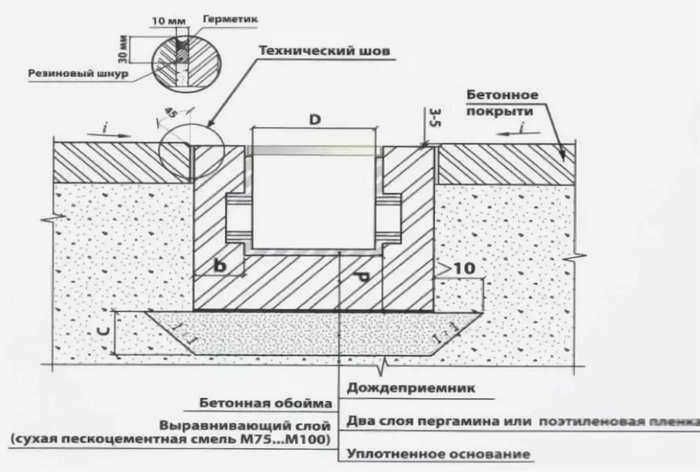

Чтобы установить точечный слив, необходимо:

1. выкопать яму большего размера, чем сифон;
2. укрепить ее дно слоем бетона толщиной ≈10 см;
3. установить плотину;
4. подключить его к дренажной системе;
5. установить решетку;
6. забетонировать пространство между стенкой водоприемника и склоном ямы.

Распространенной ошибкой при установке точечной дренажной системы является установка внешней дренажной решетки на одном уровне с участком, где собирается вода. Чтобы обеспечить эффективный дренаж, рассчитайте глубину котлована и толщину бетонной площадки так, чтобы окончательная дренажная решетка была на 3-5 см глубже, чем земля или проезжая часть. Это важно, если вы выполняете точечный дренаж вокруг дома своими руками – описанный недостаток приводит к затоплению подвала и повреждению фундамента.

Дренажная и ливневая канализация: разновидности этих систем и их особенности

Системы имеют совершенно разную структуру, из схожих элементов только трубы и колодцы. При этом они отличаются не только по структуре, но и по способу монтажа.

Дренажные коллекторы (закрытого типа).

Располагаются только под землей, соответственно, относятся к закрытому типу дренажных систем. Единственными элементами, которые частично находятся над поверхностью, являются колодцы.

Существует несколько факторов, определяющих необходимость устройства дренажной системы на участке. Она выполняется в следующих случаях:

• Если земля достаточно высока для существования водоносного слоя;
• почва глинистая или суглинистая
• территория, на которой расположен участок, часто затапливается;
• строится заглубленный фундамент;
• участок находится в низине.

Если одно из этих условий выполняется, то без дренажа, скорее всего, возникнут проблемы с затоплением или повышенной влажностью в подвале и фундаменте.

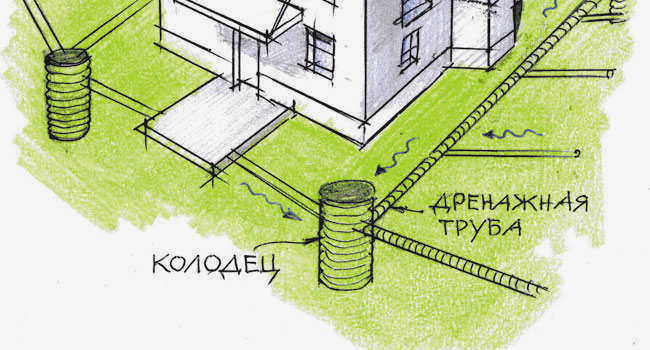

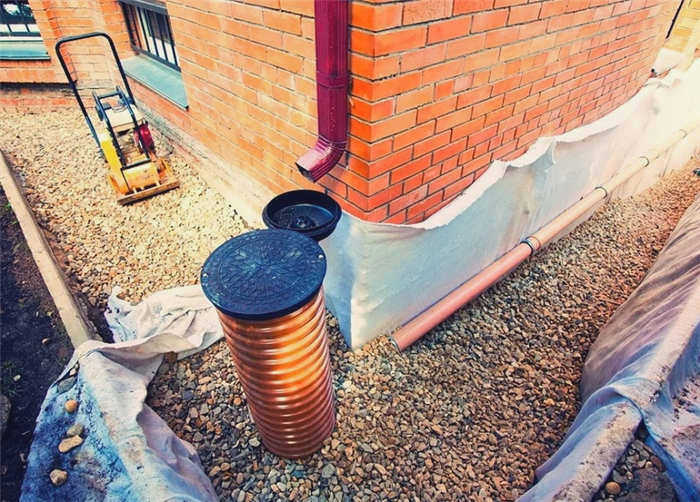

Дренажная система состоит из следующих компонентов:

• Дрены Дрены (дренажные трубы, изготовленные из геотекстиля и имеющие перфорацию, через которую вода попадает в дренаж).
• Пескоуловители (предотвращают засорение труб из-за частого попадания ила и песка).
• Система дренажная система. Отводит очищенную от ила и песка воду непосредственно в дренажные колодцы.
• Несколько типов колодцы.

После колодцев, где вода проходит очистку, она поступает в общий накопительный резервуар, а затем используется для собственного потребления или сбрасывается в канализацию.

Дренажные материалы:

• Пластик. Долговечный, не слишком дорогой, очень прочный и устойчивый к низким температурам.

Видео описание

Пример компоновки дренажной системы показан на видео:

Строительство ливневой канализации (открытого типа)

"Дренажная система состоит из двух частей – верхней и нижней. Система состоит из:

• водостоковЭто желоба, в которые стекает вода с крыши и которые отводят воду;
• воронки и стояки. Воронки отводят воду к желобам, а затем по стоякам в нижнюю часть водосточной системы;
• хомуты для укрепления труб при их соединении;
• тройники и коленаТройники и колена, которые соединяют горизонтальные и вертикальные трубы вместе и могут быть прикреплены к воронке;
• люки.

Система собирается, как строительный набор, составляется чертеж системы, детали тщательно соединяются вместе, и получается законченная система ливневой канализации.

Наиболее часто используемыми материалами для водостоков являются материалы:

• оцинкованное железо
• медь
• керамика;
• пластик (ПВХ).

То, из чего сделана система отвода дождевой воды, зависит от конструкции дома, его архитектуры и материала, из которого сделана крыша. Водосточные желоба могут быть дополнены сеткой и антиобледенительным тросом для предотвращения забивания льдом водостока весной.

Для промежуточных и основных водостоков используются следующие материалы:

• ПВХ (дорогой, но очень эффективный вариант);
• кирпич и камень (долговечны, но должны быть правильно установлены);
• Бетонные кольца (сложны в установке);

Конструкция точно такая же, как и для закрытых дренажей.

Несколько слов о техническом обслуживании

Обслуживание системы ливневой канализации включает в себя всего два вида работ. Первое – это периодический осмотр и очистка перехватчика, входов и люков от мусора и накопившегося ила. Второе – это основная промывка всей конструкции. Это происходит каждые три-четыре года.

Процесс очистки требует использования насосного оборудования. Сначала он используется для откачки воды из заглубленной части системы ливневой канализации. Затем жидкость закачивается внутрь для промывки внутренних стенок и устранения засоров. При необходимости оба этапа повторяются. Для тщательной очистки специалисты используют пневматическую систему и сменные насадки для пистолета.

С первого взгляда

Ливневая канализация – это дренажная система, используемая для отвода осадков из зоны обслуживания в конечную точку.

Проектирование и монтаж систем ливневой канализации осуществляется на основе требований СНиП 2.04.03-85, СанПиН 2.1.5.980-2000 и ГОСТ 3634 от 1999 года.

С крыши дома вода собирается в основном по водостокам и стоякам.

Поверхностная часть системы дождевой канализации может быть представлена точечными и линейными сооружениями для сбора воды, трубами для транспортировки жидкости, коллекторами, баками или другими емкостями для окончательного слива.

Во избежание засорения канализационных каналов сверху на них устанавливаются перфорированные решетки, а на входах – пескоуловители.

Для профилактического обслуживания и соединения каналов в единую линию устанавливаются колодцы.

Дренажная система может быть поверхностной, подземной или смешанной.

В зависимости от степени заглубления относительно уровня промерзания существуют две системы: сезонная и круглогодичная.

Монтаж надземной части дренажных сооружений заключается в рытье котлована, засыпке дна песком и гравием с последовательным уплотнением.
