Обзор водяного насоса Rucheek: конструкция, подключение и принцип работы
Водяной насос Rucheek выполняет огромный объем тяжелой, часто "грязной" работы для домовладельцев или владельцев недвижимости. Компактный водяной насос "Ручеек" перекачает воду из открытого или подземного источника, "сбросит" воду из резервуара к месту полива, поможет очистить дно колодца.
Надо сказать, что немногие устройства могут выполнять такой широкий спектр работ. Несмотря на популярность и многолетнюю практику использования "Ручейка", мало кто знает его конструктивные особенности. Не все знают, в каких ситуациях необходимо это устройство, как правильно его подключить и как им пользоваться.
Мы рады поделиться подробной информацией по указанным пунктам. Здесь вы найдете подробный обзор функций и технических возможностей устройства. Информация, содержащаяся в статье, дополнена фотографиями и обучающими видеороликами.
Принцип действия и конструкция
Насос "Ручеек" – один из самых популярных насосов вибрационного типа. Центральной частью конструкции этого устройства является мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.
Колебательное движение мембраны создает разницу давления внутри корпуса насоса, что позволяет воде перемещаться на достаточно большую высоту.

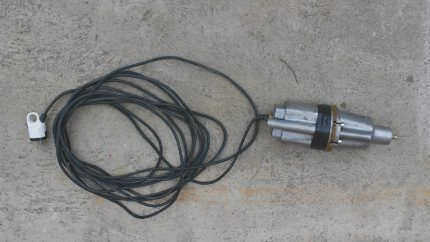

"Ручеек" – это погружной насос, то есть для работы его нужно опускать в воду на веревке. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно составляет 450 л/ч.
Технически насос предназначен для перекачки чистой воды, поэтому гарантия на изделие не распространяется на поломки, вызванные эксплуатацией в тяжелых условиях.

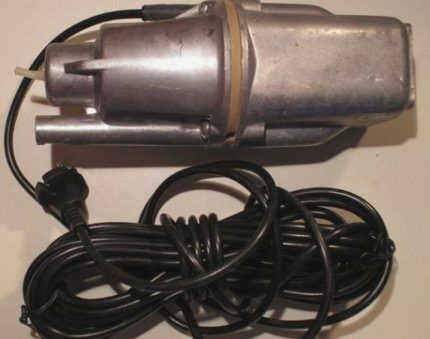

Насос "Ручеек" компактный, легкий и может подавать воду в один или два выхода одновременно.
На прочном металлическом корпусе насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов при установке или извлечении устройства.

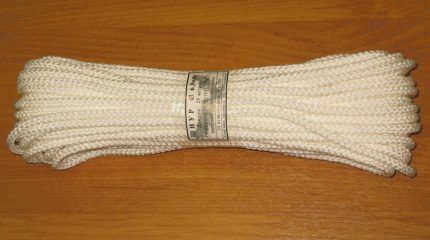

Для подвешивания насоса можно использовать капроновый канат или достаточно прочную веревку, так как агрегат не тяжелый. Конечно, веревка должна быть прочно закреплена, чтобы она не упала в скважину.
Современные модели насосов "Ручеек" оснащены специальным датчиком. Он определяет температуру агрегата и отключает его, когда она достигает критического значения. Такие ситуации обычно возникают, когда насос по каким-то причинам находится вне толщи воды.
Так называемая "защита от сухого хода" предотвращает сбои и продлевает срок службы оборудования.
Фотогалерея
Фото из
Ручеек – доступный по цене насос, относящийся к группе неприхотливых вибрационных насосов, способный перекачивать грязную воду
Конструкция насоса "Малыш

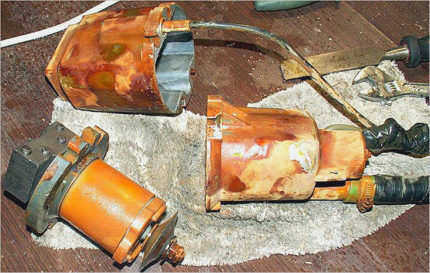

В случае поломки невозможно провести качественный ремонт, если владелец не знает, по какому принципу работает устройство и из каких компонентов оно состоит. Иногда покупка нового агрегата может стать спасением.
Информацию можно найти в инструкции по эксплуатации, если она не была утеряна.
Рассмотрим конструкцию вибрационного насоса "Малыш".
- Основной и самой крупной деталью является металлический корпус. Он должен быть максимально прочным, чтобы насос можно было погружать в воду на большую глубину.
- Электромагнит.
- Вибрационная трубка.
- Клапан.
- Поршень.
- Амортизаторы.
Конструкции насосов Malysch могут иметь несколько различных вариаций. Например, вход воды может быть нижним или верхним.
С верхней подводкой
Особенность устройства заключается в том, что клапан, отвечающий за всасывание воды, будет расположен в самой верхней части корпуса. Однако производитель разместил электропривод в нижней части.
Такой насос имеет несколько неоспоримых преимуществ.
- Электроника насоса во время работы находится под толщей воды. Это означает, что она не будет сильно нагреваться.
- Отложения ила и мусора слишком тяжелые. Они не поднимаются наверх, где находится всасывающая труба.
С нижним всасыванием
Насос Малыш с нижним всасыванием имеет точно такую же конструкцию. Однако компоненты и механизмы расположены прямо напротив. Электропривод находится в верхней части корпуса, а всасывающий клапан – в нижней.
В этом случае владельцы "Малыша" должны постоянно следить за нормальным уровнем воды. Если насос работает всухую, то есть не полностью погружен в воду, может произойти перегрев.
Разновидности
Производитель предлагает несколько версий насоса "Малыш" с различными модификациями.
- "Малыш". Данный насос оснащен функцией нижнего забора жидкости. Одна из самых мощных модификаций, подходит для работы в толще воды. Однако на дне он проявляет себя не лучшим образом. В нем часто собирается ил, грязь, засоряя внутреннее пространство.
- "Малыш-М". Модель оснащена функцией верхнего входа. Мощность не такая высокая, как в предыдущем варианте. Но у нее есть функция просеивания грязи и ила снизу. Владельцы этой модели часто сталкиваются с перегревом, так как насос подвергается воздействию воздуха и перегревается при снижении уровня воды.
- "Малыш-К". Оснащен функцией донного всасывания. Насос также имеет заземление. Оснащен мощным двигателем, что сказывается на стоимости. Без грязевого фильтра.
- "Малыш-3" Подходит для узких колодцев и скважин. Имеет компактные размеры. Мощность невысокая.
Принцип работы.
Все функции основаны на движении воды с использованием разницы внутреннего и внешнего давлений.
Принцип работы пошаговый:
- При подаче тока катушка (1) намагничивается и притягивает вибратор (2).
- Поршень изгибаетсяСоздается вакуум, клапаны (8) открываются, и вода поступает во всасывающую коробку (4).
- Полярность тока меняется на противоположную, и намагниченность исчезаетДемпфер (5) возвращает вибратор на место. Клапаны (8) закрываются. Вода поступает в разгрузочную камеру (3).
- Поршень перемагничивается, изгибается и вода поступает в выпускное отверстие. Вода поступает в выпускное отверстие. (11)
Насос работает с переменным током, полярность меняется 100 раз за 1 секунду. Вибрация вызывает сильную вибрацию насоса, поэтому его называют "вибрационным насосом".
Производители
На отечественном рынке наиболее популярными производителями являются "Малыш", "Ручеек", "Водолей". Хорошей репутацией пользуются и зарубежные производители PATRIOT, QUATTRO и GRUNDFOS.
Вибрационные насосы производятся в следующих городах:
| Город или страна | Продюсер |
| Ливны Бавны Климовск | Малыш |
| Курск Киров | Водолей |
| Бранск Челябинск | Родничок (компании "Зубр" и "Тополь") |
| Могилев (Республика Беларусь) | Ручеек |
| США и Китай | ПАТРИОТ |
| Бьеррингбро (Дания) | ГРУНДФОС |
| Китай | QUATTRO |
Все модели имеют примерно одинаковый дизайн, разница в названиях обусловлена маркетинговыми принципами.
Принцип "Малыша
Простая и надежная конструкция и хорошие насосные характеристики делают насос "Малыш" идеальным выбором для простого и экономичного использования. Он состоит из герметичного корпуса, защищенного от проникновения жидкостей, и электропривода, размещенного в корпусе. Привод содержит сердечник, электрический кабель, вибратор и две катушки.
Модели с верхней загрузкой оснащены клапаном, который закрывает вход воды при отсутствии давления воды в верхнем корпусе. У модели с нижней загрузкой этот клапан находится внизу.
Видео описание
В приведенном ниже видеоролике дается краткий обзор функций насоса:
Принцип работы насоса Малыш очень прост и основан на использовании переменного тока. Его энергия приводит в движение якорь и поршень, которые создают движение и давление, направляющее воду к форсунке.
На рынке представлено множество насосов Малыш, но они имеют разные названия. Они производятся китайскими, российскими, некоторыми европейскими и американскими брендами. Их технические характеристики примерно одинаковы, мощность находится в диапазоне 220-250 Вт. Мощность или пропускная способность этих моделей может отличаться почти в 2 раза. Например, производительность MP 1500 составляет 24 литра, а у его аналога Calibre NVT – всего 12 литров. Диаметр самих насосов также обычно не превышает 110 мм.
Стоимость зависит не только от характеристик вибрационного насоса "Малыш", но и от длины шланга. Чем больше, тем дороже.
Следует отметить важный момент. Модели насосов "Малыш" имеют примерно одинаковые напорные характеристики, но отличаются длиной электрического кабеля, который подключается к насосу и поставляется в комплекте. Чем меньше глубина скважины, тем выше объемный расход в единицу времени.
Насос с нижним всасыванием
Насос верхнего всасывания
| Малыш | Малыш-М | Малыш-3 | |
| Высота L , мм | 280 | 262 | 240 |
| Диаметр Ø , мм | 99 | 97 | 76 |
Схема установки насоса "Малыш" в колодце
1 – Насос
2 – Зажим
3 – Подвеска
4 – пучок кабеля и шланга
5 – кабель
6 – резиновый пружинный подвес
7 – поперечина
8 – штекер
9 – шланг
10 – резиновое кольцо – не входит в комплект поставки насоса.
В целом, можно построить следующий алгоритм выбора насоса "Малыш" для колодца или скважины:
1.Верхний или нижний вход – в зависимости от уровня воды.
2.Длина подающей линии – в зависимости от глубины колодца или скважины.
3.Диаметр насоса – в зависимости от диаметра скважины.
Следуя этим правилам, вы легко сможете выбрать подходящий вибрационный насос.
