На практике насос "Ручеек" хорошо зарекомендовал себя при выполнении этой задачи. Особенностью насоса Rucheek является то, что он не имеет вращающихся частей. Поэтому он не засоряется слишком быстро при работе в грязной воде.
Обзор водяного насоса "Родничок": устройство, характеристики, принципы работы
Выбираете надежный, недорогой, ремонтопригодный насос для бытового использования? Оптимальным вариантом станет модификация, способная справляться с разнообразными бытовыми задачами, не так ли?
Вы присмотрели водяной насос "Родничок", но сомневаетесь, сможет ли он подавать воду из колодцев и скважин для полива, осуществлять водоснабжение дома или откачивать затопленные помещения?
Мы поможем вам познакомиться с этой вибрационной машиной – в этой статье мы подробно рассмотрим ее конструкцию, технические характеристики, существенные преимущества и недостатки, особенности эксплуатации. Это позволит использовать агрегат по назначению, что является гарантией длительного срока службы без проблем и поломок.
Также в этой статье мы уделили особое внимание правильному подключению и вводу в эксплуатацию, снабдив материал наглядными фотографиями и видеообзором насоса.
Ассортимент продукции и производители
Изначально "Родничок" был разработан для промышленного применения. Однако, учитывая, что мощным насосам такого типа требуется много электроэнергии, разработчики решили ориентироваться на частного потребителя.
В результате они создали компактную модель вибрационного погружного насоса, которая до сих пор успешно используется в быту.
Сегодня официальным производителем классического насоса "Родничок" является УЗБИ – Уральский завод бытовых товаров, выпускающий две модификации насоса:
- "Родничок" БВ-0,12-63-У – модификация с верхним входом воды;
- «Родничок" БВ-0,12-63-У – вариант с нижним входом воды.
Обе модели могут быть оснащены питающим кабелем длиной 10 м, 16 м, 20 м или 25 м.

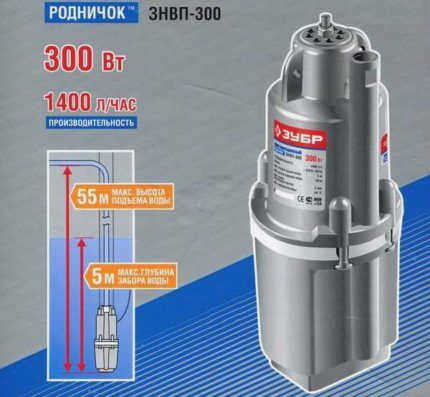

Также насосы "Родничок" производятся на московском заводе Зубр-ОВК" в Москве.который выпускает модель "Родничок" ЗНВП-300, мало чем отличающуюся от классических электронасосов производства УЗБИ.
Вибрационные погружные насосы для бытового использования, выпускаемые под маркой "Родничок", соответствуют ГОСТу и являются надежным, безопасным и долговечным оборудованием.
Учитывая, что "Родничок" – не такой известный и популярный насос, как "Малыш", подделки встречаются крайне редко.
Доступная цена насоса обусловлена простотой его конструкции и использованием только российских комплектующих для его производства.
Фотогалерея
Фото из

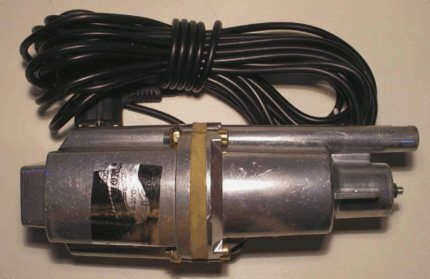

Недорогие, но очень надежные вибрационные насосы идеально подходят для забора воды из колодца дачи. При организации постоянных, независимых систем водоснабжения они используются гораздо реже.

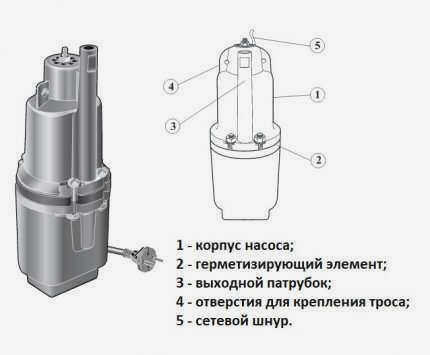

Насос легко устанавливается: напорная труба соединяется с патрубком насоса (1) через обратный клапан, а капроновая резьба продевается через проушины (2).
Принцип действия и компоновка
Насос "Ручеек" – один из самых популярных насосов вибрационного типа. Центральной частью его конструкции является мембрана. При включении насоса она притягивается и отталкивается встроенной в насос электромагнитной катушкой.
Колебательное движение мембраны создает разность давлений внутри корпуса насоса, что позволяет воде перемещаться на достаточно большую высоту.

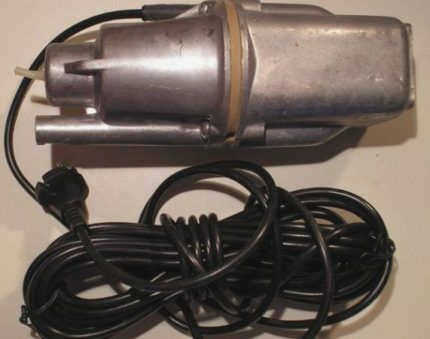

"Ручеек" – это погружной насос, то есть для работы его нужно опустить на веревке в воду. Устройство относительно небольшое и весит всего 4 кг. Производительность стандартной модели обычно составляет 450 л/ч.
Технически насос предназначен для перекачки чистой воды, поэтому гарантия на изделие не распространяется на неисправности, вызванные работой в тяжелых условиях.
Насос "Ручеек" отличается компактными размерами, небольшим весом и способностью подавать воду на одну или две водоразборные точки одновременно.

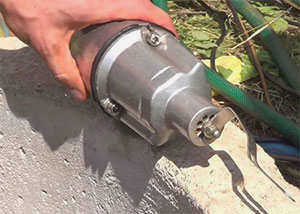

На прочном металлическом корпусе насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов при установке или извлечении устройства.
Для подвешивания насоса можно использовать капроновый канат или достаточно прочную веревку, так как устройство не тяжелое. Конечно, веревка должна быть прочно закреплена, чтобы она не упала в скважину.
Современные модели насосов "Ручеек" оснащены специальным датчиком. Он определяет температуру агрегата и отключает его, когда она достигает критических значений. Такие ситуации обычно возникают, когда насос по каким-либо причинам находится вне толщи воды.
Так называемая защита от "сухого хода" предотвращает повреждение оборудования и продлевает срок его службы.
Фотогалерея
Фото из
Ручеек – недорогой насос, относящийся к группе неприхотливых вибрационных насосов, способный перекачивать грязную воду
Принципы подключения и эксплуатации
Перед установкой насоса "Ручеек" в колодец или ствол скважины необходимо выполнить ряд подготовительных мероприятий. Во-первых, необходимо определить точную глубину, на которой будет установлен насос. Обеспечьте шнур или веревку достаточной длины и место крепления веревки во время работы насоса.

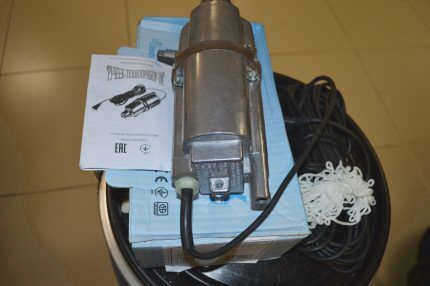

К каждому насосу "Ручеек" прилагается лист технических данных. Перед установкой устройства необходимо внимательно изучить и применить рекомендации производителя
Шнур должен быть достаточно прочным, чтобы выдержать пятикратный вес подвешенного оборудования. В случае с Ручейком речь идет о двадцати килограммах.
Не пренебрегайте этим моментом, потому что падение в колодец насоса может стать настоящей катастрофой. Да и из скважины доставать поврежденное оборудование – не самое большое удовольствие.
Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции не совместимы с эффектом вибрации, возникающим при работе агрегата.
Чтобы немного погасить вибрацию, насос подвешивают на шнур из прочной и гибкой резины, кусок которой также следует приобрести заранее.

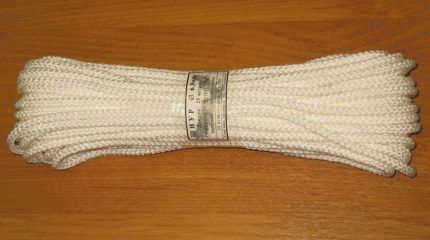

Для подвешивания насоса Ручеек следует использовать прочный капроновый шнур с пятикратной грузоподъемностью. Если длины прилагаемого шнура недостаточно, необходимо приобрести новый; удлинение шнура не допускается.
Другим важным компонентом является шланг, по которому вода будет подниматься вверх. Его длина должна соответствовать глубине погружения насоса, а диаметр – штуцеру насоса.
Однако существуют адаптеры, позволяющие вставить в раструб шланг большего или меньшего диаметра. Конец шланга должен быть зажат на патрубке или переходнике, если другой способ крепления невозможен.
Технические характеристики насоса "Ручеек
Насос Rucheek характеризуется следующими параметрами:

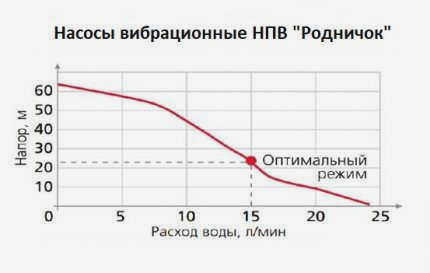

- Скорость подачи воды – 0,43 -1,50 м 3 / час.
- Мощность – t225 – 300;
- Частота – 50 ГГц;
- Длина кабеля – 10, 16, 25, 32 или 40 метров;
- Длина кабеля – 10, 16, 25, 32 или 40 м; Вес – 4 кг.
- Ширина шланга – 18 – 22 мм.
Преимущества насоса Rucheek:
- Погружной насос Rucheek отличается высоким уровнем надежности и безотказной работой. Он имеет герметичный корпус, который защищает его от всех внешних воздействий. Он оснащен резиновым кольцом для защиты от повреждений при контакте со стенками скважины или трубами;
- Он оснащен системой тепловой защиты, которая отключает его при возникновении риска перегрева или при снижении уровня воды в скважине;
- Характеристики соответствуют международным стандартам качества и экологии;
- Ручеек имеет очень простую и легкую конструкцию;
- Ремонтопригодность. Все уплотнения и детали можно легко заменить в случае повреждения и отремонтировать даже при отсутствии опыта;
Простота использования. Насос не требует надзора или контроля со стороны человека на протяжении всей своей работы. Его можно включить и ни о чем не беспокоиться в течение 12 часов. Единственное, что рекомендуется, это оставлять насос работающим на 10-15 минут каждые несколько часов для повышения эффективности.
Где используется погружной насос
Средняя мощность агрегата колеблется в пределах 225-300 Вт, что по современным меркам не так уж и много. При доступной цене (не более 2 000 рублей), вибрационный насос Ручеек по силам обеспечить водой семью из 2-3 человек и использовать для полива огорода, площадью в пределах 12 соток.
Вибрационный насос "Ручеек" может быть использован для следующих задач:
Выкачивание воды из прудов, затопленных подвалов и резервуаров всех видов. Он спасет вас от затопления, вызванного прорвавшейся трубой или стихийным бедствием, которое может произойти в низких зданиях во время весеннего паводка, когда уровень воды поднимается и возникают серьезные проблемы.
Для того чтобы перекачивать грязную воду, насос должен быть соединен с фильтром, без которого он может серьезно повредиться и выйти из строя. Фильтр – это специальное устройство в форме колпака, которое устанавливается на входе насоса и очищает воду перед тем, как она попадает в конструкцию насоса. Рекомендуется устанавливать фильтр после того, как насос прогреется.
Заполните систему отопления жидкостью. Это необходимо сделать для того, чтобы при установке в новом доме его можно было подключить к системе центрального отопления. Для этого занесите в здание бочку с водой, а затем вставьте в нее шланг от насоса. Другой шланг подсоединяется к сливному крану радиатора. Открывается кран и одновременно включается насос. Система отопления заполняется водой, а процесс контролируется с помощью манометра. Насос должен быть выключен, когда давление достигнет необходимого уровня.
Видео о насосе "Ручеек
Ремонт насоса
"Ручеек" стоит недорого, поэтому многие просто заменяют насос на новую модель или возвращают его по гарантии. Если заменить изделие невозможно, вот несколько вариантов, которые могут помочь решить проблему. Однако стоит помнить, что если гарантийный срок не истек, нельзя самостоятельно вскрывать насос, поэтому лучше всего отнести его в сервисный центр.
- Извлеките насос из скважины и погрузите его в емкость с водой.
- Включите его и проверьте напряжение.
- Если напряжение составляет 200 вольт или более, выключите насос, слейте воду и продуйте выходное отверстие ртом.
- Перед разборкой пометьте маркером соединяемые компоненты, чтобы облегчить сборку насоса.
- Возьмите тиски и сожмите выступы на корпусе (обычно они расположены рядом с болтами).
- Болты следует постепенно ослаблять и затягивать.
Если вы разбираете насос в первый раз, возможно, вы захотите заменить болты на болты с правильной головкой. Это облегчит разборку в будущем. Рассмотрим некоторые неисправности, возникающие при работе насоса.

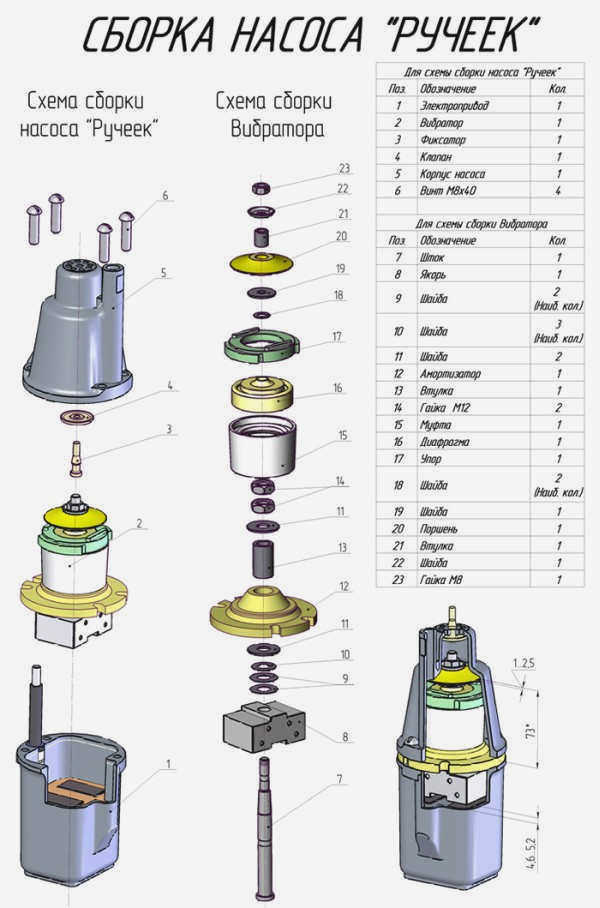

Демонтаж насоса и необходимые инструменты
Процесс демонтажа начинается с измерения расстояния между головкой праймера и поверхностью магнита. Обычная высота самого праймера составляет 3,9 см, но на штангенциркуле значение немного другое – 4,9 см. Лишний сантиметр занимает толщина полосы, которая располагается на поверхности отливки.
Вторым шагом является удаление вибратора. Шайбы заменяются, и это следует делать в соответствии со стандартом высоты заливки. Например, если она составляет 2,85 см, то шайба должна быть 1,05 см. Большая втулка вставляется в амортизатор, а маленькая втулка – в поршень. После того как насос затянут, болты фиксируются. Это делается путем постукивания.
Болты должны вкручиваться без перекоса, равномерно и достаточно прочно, но при этом не должно быть защемления, так как между фитингом и магнитом должен быть зазор. Затем проверяются параметры насоса, это можно сделать с помощью измерительного прибора.
Преимущества и недостатки
Несмотря на слабую мощность, "Ручеек" имеет ряд уникальных преимуществ:
- Цена. Изделие стоит 1,5-3 000 рублей и неплохо прокачивает скважину, в то время как дорогой насос может сломаться из-за грязной воды.
- Технология производства отлажена, поэтому покупателю не приходится сомневаться в качестве.
- Простая конструкция позволяет заменить износившиеся детали своими руками.
- Машина может работать даже с малопоточными пружинами.
- Он идеально подходит для решения типичных задач.
Однако есть и недостатки:
- Насос нельзя использовать в маленьких или глубоких скважинах: не хватает мощности.
- Не используйте устройство "Ручеек" в скважинах с песком. Устройство вибрирует, что может привести к засорению фильтров песком.
Благодаря своей простоте и низкой стоимости насос идеально подходит для решения простых задач, не требующих большой мощности.
