Во внутренней части патрона SDS имеются специальные шарики, которые выполняют две функции одновременно. Когда инструмент только вставляется в перфоратор, шарики направляют пазы и обеспечивают правильное выравнивание инструмента. Когда инструмент вставлен до упора, шарики обездвиживают инструмент, слегка поворачивая его, пока шарики не войдут в закрытые пазы хвостовика. Чтобы сделать использование молотка SDS еще проще, рекомендуется не только тщательно очищать вал инструмента после каждого использования, но и смазывать его.
Как отремонтировать перфоратор Makita
Перфораторы – это ударные сверлильные машины, предназначенные для сверления и долбления отверстий в особо твердых материалах.
Ударный молоток имеет две концепции: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.
Перфораторы всегда работают в экстремальных условиях.
Срок службы перфоратора зависит не только от правильных условий работы, но и от надежности компонентов, входящих в состав изделия.
Однако, как бы вы ни старались, ваш перфоратор рано или поздно начнет выходить из строя.
Для того чтобы правильно отремонтировать молоток, важно ознакомиться с его конструкцией.
Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, имеющий слесарные навыки и знающий основы электротехники.
Помните!!! Соблюдайте правила техники безопасности и при демонтаже отключайте перфоратор от сети.
Перфораторы Makita 2450 и 2470 собраны одинаково и из одних и тех же деталей. Их ремонт ничем не отличается.

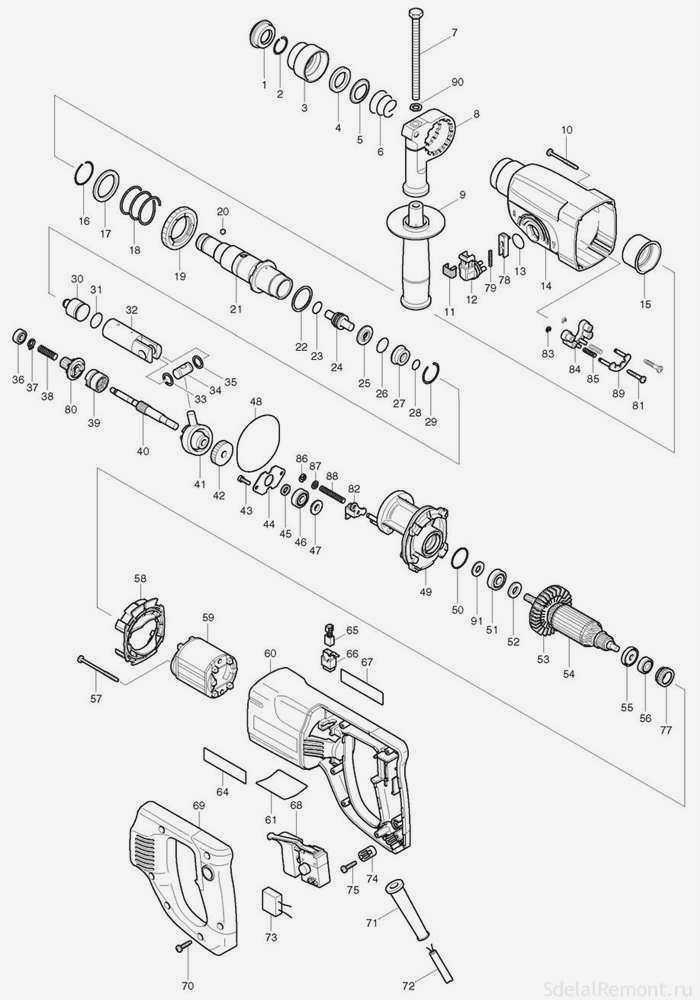

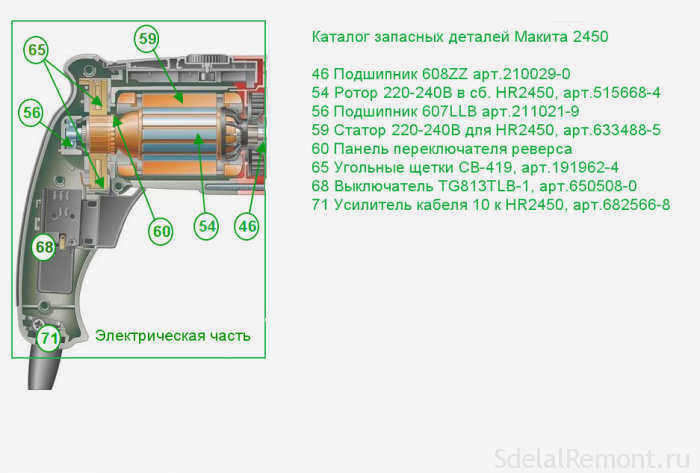

Для вашего удобства ниже приведена схема сборки и каталог деталей для перфоратора Makita.

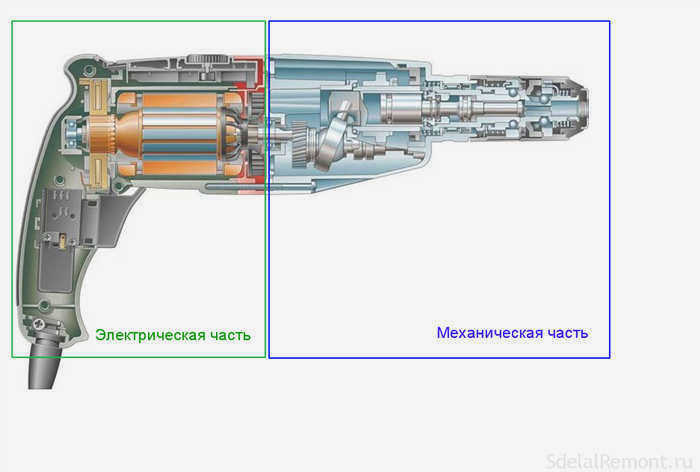

Схема перфоратора Makita 2450 и 2470 состоит из механических и электрических частей.
Механическая часть обеспечивает передачу крутящего момента на буровое долото, создавая при этом поступательное движение, вызывающее удар.
Механическая часть состоит из вращательного привода и ударного механизма.

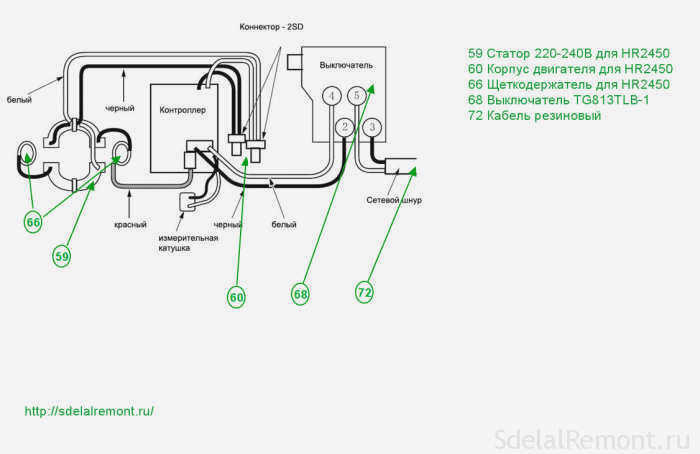

Как определить электрические неисправности
Видео:
Определение целостности электрической части ударной дрели Makita. Чтобы отремонтировать перфоратор Makita 2450 или Makita 2470 своими руками, необходимо вооружиться приборами и инструментами. Вам понадобится любой тестер, набор отверток, гаечные ключи, молоток и деревянная шайба. Хорошо бы иметь отвертку со встроенным индикатором фазы.

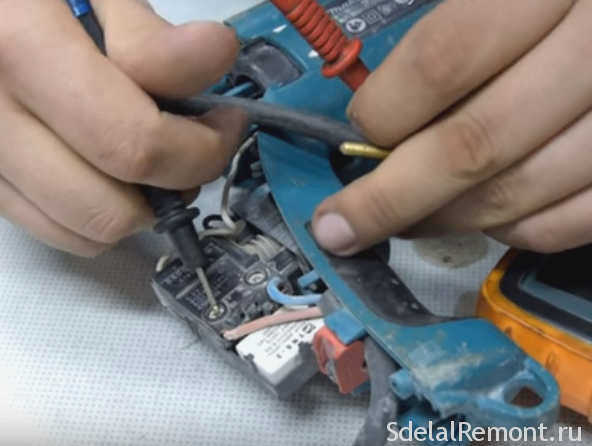

Возьмите тестер, подсоедините его к концам вилки молотка и нажмите на выключатель молотка. Если тестер показывает какое-либо сопротивление, то цепь питания молотка исправна.
Если тестер показывает бесконечность, цепь нарушена, и необходимо снять заднюю крышку, чтобы проверить соединительный кабель и щетки молотка.
Задняя крышка (обычно черного цвета) молотка легко снимается, просто открутите три винта отверткой или шуруповертом.

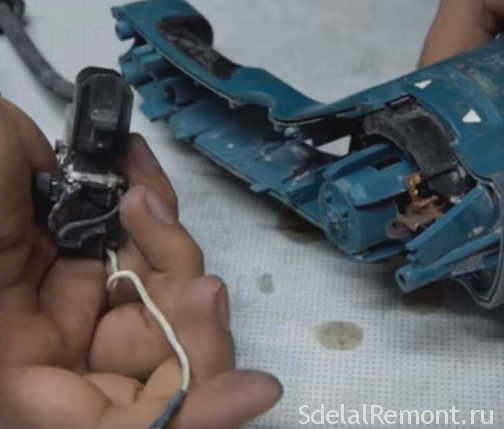

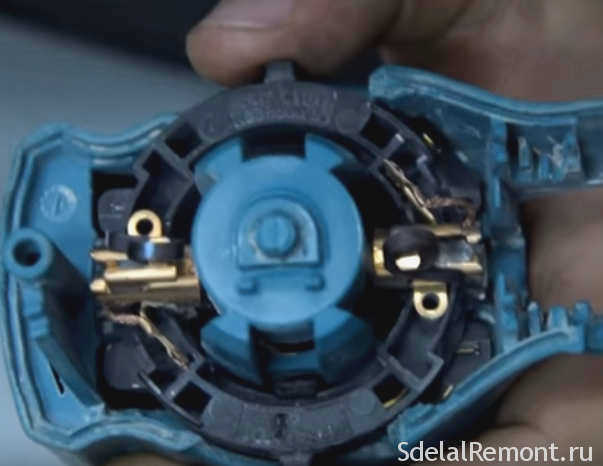

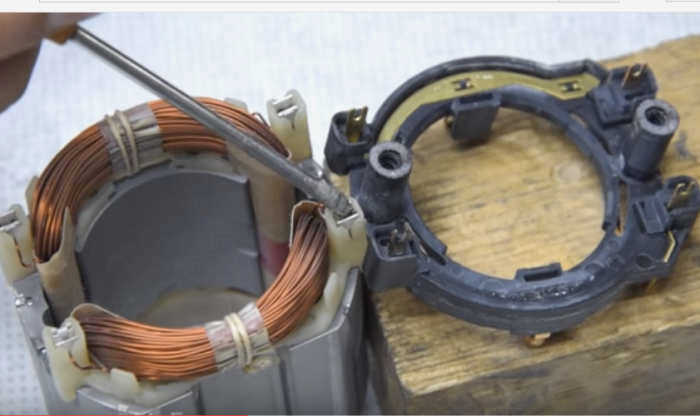

Снимите крышку и отсоедините концы проводов от щеток с помощью отвертки.
С помощью тестера или самодельного устройства, широко известного как "аркатус", определите целостность питающих проводов и правильность работы выключателя.

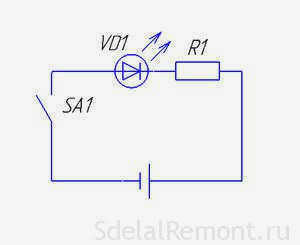

Несколько слов о простом тестовом устройстве под названием "аркашка". Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусков провода. Вся электрическая цепь контрольного устройства представляет собой ряд деталей, соединенных последовательно. Подключите батарейку к одному концу светодиода или лампочки, подсоедините провода к свободным концам светодиода и батарейки. Вы получаете универсальное устройство для проверки целостности электрической цепи.
Особенности конструкции
Патроны предназначены для удержания сменного долота во время крутящего или возвратно-поступательного движения механизма внутри электроинструмента. В зависимости от типа используемого инструмента применяются различные типы патронов. Существует три основных типа. Рассмотрим каждый из них более подробно.
Зубчато-кольцевой патрон
Иначе этот тип сверлильного патрона называют кольцевым патроном. Объясняется это тем, что для того, чтобы зажать приспособление диаметром 1-16 мм, необходимо изменить положение зажимов с помощью специального ключа. Этот факт считается плюсом из-за надежности работы и минусом из-за компактности устройства, которое часто теряется. Данное устройство устанавливается на дрель.
Быстрый обжим
Для работы с зажимами необходимо повернуть сам рукав без использования дополнительных приспособлений. Устройство часто устанавливают на аккумуляторные дрели. К недостаткам относится плохое удержание сверл большого диаметра (пограничные диаметры 10 или 12-13 мм). Выходом из этой ситуации является замена изношенного патрона или использование дрели с эквивалентным ключом.
Такие патроны выпускаются с одним или двумя гнездами. Первые считаются ненадежными из-за сложности ремонта и низкопрочных стопорных элементов (элементов системы фиксации вала). Вторые удобны в использовании: при повороте верхнего цилиндра защитный кожух удерживается другой рукой.
SDS
Патроны этого типа устанавливаются на перфораторы. Они характеризуются тем, что при вращательных и возвратно-поступательных движениях механизма невозможно выдавливание или скручивание сверла. В этом случае хвостовик и оснастка также отличаются. В поперечном сечении он представляет собой не многоугольник, а цилиндр с продольными канавками.
Замена
Перед снятием сверлильного патрона проверьте тип крепления на валу: коническое или резьбовое. Если резьба левая, то производители успешно установили стопорный винт. Она также может быть метрической или дюймовой.
Конический способ соединения создается с помощью конуса Морзе (широко известного как инструментальный конус). Патрон на таком валу зажимается с небольшим усилием для обеспечения герметичности. Этот вариант часто встречается у шуруповертов.
В таблице приведена пошаговая процедура снятия сверлильных патронов.
| Действие | Деталь |
| Винтовое соединение | |
| Стопорный винт | Отвинчивание |
| Сверлильный патрон | Сверлильный патрон откручивается против часовой стрелки с помощью динамометрического ключа. При необходимости вал можно зажать в тисках. Кроме того, проверяется исправность устройства. |
| Заклинившее сверло | Для извлечения сверла вам понадобится молоток. Сделайте несколько легких ударов по верхней части кулачков. |
| Коническое соединение | |
| Технически | Для снятия сверлильного патрона к инструменту прилагается специальный патрон. |
| В соответствии с общепринятым языком. | Дрель зажимается так, чтобы сверло было направлено вниз. Необходимо равномерно ударить молотком по задней части инструмента. Таким образом, патрон выбивается из вала. |
Для резьбовой части патрон фиксируется в порядке, обратном порядку снятия. Во втором случае сначала необходимо очистить конус. Здесь вам понадобится наждачная бумага (можно использовать тряпку) и напильник для удаления заусенцев. Затем крепежное устройство устанавливается также ударными движениями, только с помощью молотка.
Снятие держателя патрона молотка Makita
Ремонт ручки молотка начинается с того, что молоток ставится вертикально на заднюю часть корпуса. Схема молотка hmakita поможет правильно выполнить разборку.
Нуждается ли молоток Makita 2470 в замене рукоятки? Ответ можно получить, только полностью разобрав патрон своими руками.

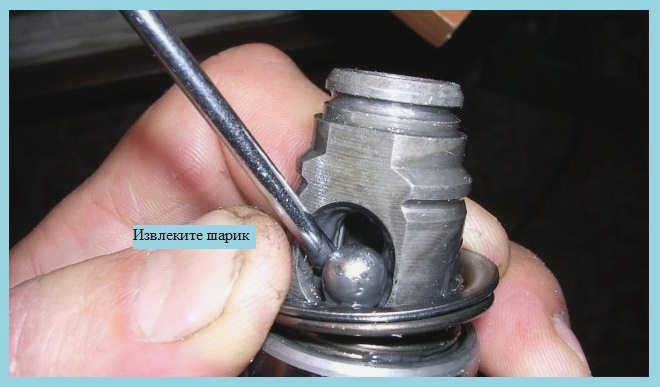

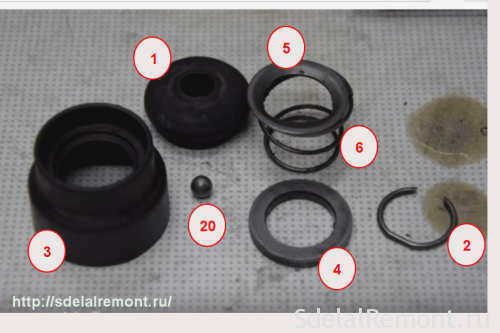

С помощью отвертки или экстрактора снимите пылезащитную крышку, освободите рукоятку от стопорного кольца, крышки втулки, металлического кольца 20 поз.4. Затем аккуратно снимите шарик поз.20, снимите направляющую шайбу поз.5 и поддерживающую ее коническую пружину поз.6. Патрон разобран.

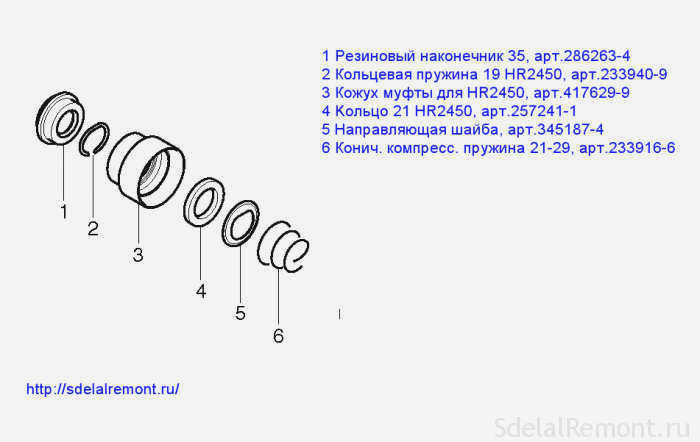

На схеме ниже показана конструкция рукоятки молотка.
Основными неисправностями перфоратора Makita 2450, приводящими к повреждению рукоятки, являются:
- Износ резинового протектора поз. 1;
- Ослабление стопорного кольца поз. 2 или его частичный износ;
- Износ шарика поз. 20;
- Потеря упругости конической пружины поз. 6 или ее удлинение.
Ремонт рукоятки ударного молотка является простой процедурой и обычно может быть легко выполнен любым человеком, умеющим держать в руках отвертку.
Если замена резинового пылезащитного кожуха, стопорного кольца и конической пружины не представляет сложности, то замена нового шарика требует внимания. Диаметр нового шарика должен составлять 7 мм ±1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, предназначенную для перфораторов Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для шестеренок. Для сверлильных патронов рекомендуется использовать смазку Makita 196804-7.
Разборка редуктора
Чтобы получить доступ к механике, снимите пластиковый корпус.
Для демонтажа механической части ударного молотка Makita
Сначала снимите черный пластиковый защитный кожух. Корпус снимается путем откручивания четырех винтов, крепящих корпус спереди.
Нажмите на конец вала, чтобы вытолкнуть редуктор из корпуса.
После снятия корпуса отделите ротор от редуктора. Редуктор – это механическая часть.
Отделить ротор от механической части (редуктора) очень просто.
Зажмите редуктор правой рукой, а ротор – левой.
Потяните обе части в противоположных направлениях, перемещая их. Ротор удерживается в редукторе за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita возникают в механической части инструмента.
Наиболее характерной неисправностью механической части является выход из строя ударного механизма.

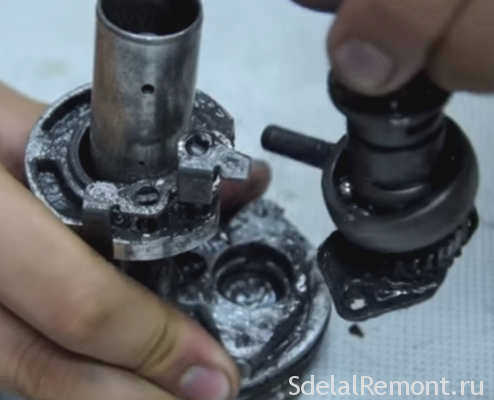

Демонтаж ударного механизма

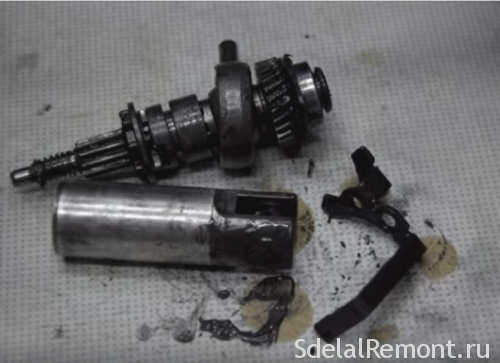

Ударный механизм установлен на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается на промежуточный вал через косозубые шестерни.
Вал редуктора представляет собой полый вал, в котором свободно перемещается цилиндр.
Малая цилиндрическая шестерня на промежуточном валу передает вращение на большую цилиндрическую шестерню на валу редуктора, на котором установлен ударный механизм.
В то же время поступательное движение на валу ударной шестерни передается от роликового подшипника промежуточного вала на цилиндр, перемещающийся в валу шестерни.
Как самостоятельно разобрать и собрать патрон
Для обслуживания и ремонта ударного патрона своими руками важно правильно разобрать и демонтировать устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон дрели), вы сможете самостоятельно осматривать, чистить и даже производить мелкий ремонт его внутренних компонентов, что позволит вам всегда поддерживать инструмент в рабочем состоянии. Незамысловатая конструкция патронов SDS позволяет разбирать и демонтировать их даже людям, плохо разбирающимся в эксплуатации машин.
Разборка классического молотка SDS производится в следующем порядке.
Шаг первый

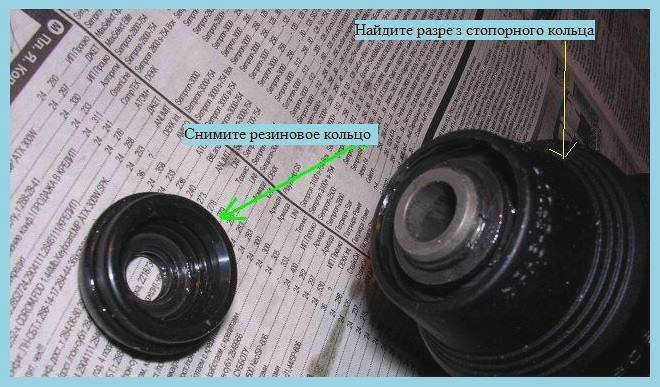

Снятие пластиковой части с патрона и удаление резинового уплотнителя.
Снятие рукоятки молотка. рисунок 1
Шаг второй

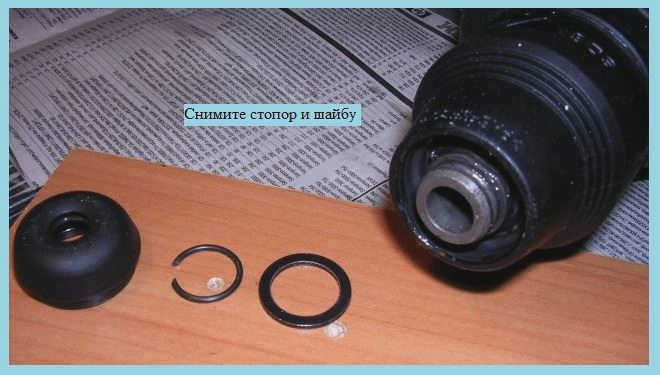

С помощью отвертки снимите стопорное кольцо, а затем стопорную шайбу.
Снятие рукоятки молотка. фото 2
Шаг третий

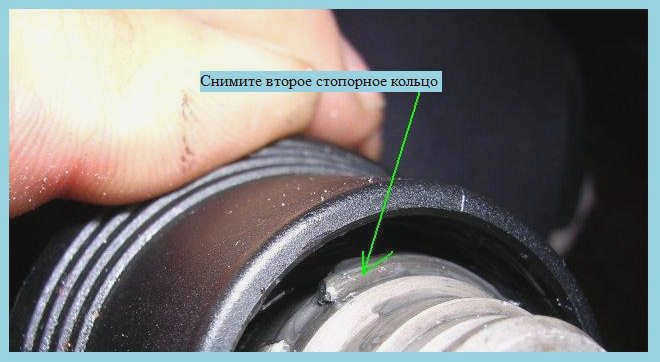

После снятия стопорной шайбы под ней можно увидеть второе кольцо, которое также необходимо снять с помощью отвертки.
Снятие рукоятки молотка. фото 3
Шаг четвертый
После снятия всех колец и шайб можно приступить к снятию механизма SDS, который состоит из шайбы, шарика и пружины. Сначала следует снять шарик, затем шайбу и затем пружину.
Информация о насадках для перфоратора
Теоретически, инструмент с хвостовиком SDS-plus или даже инструмент с еще меньшим диаметром хвостовика может быть установлен в патрон перфоратора SDS-max. Для решения этой проблемы используется специальная насадка (адаптер), которую сегодня можно приобрести практически в любом магазине DIY. Однако такие адаптеры для ударных дрелей не рекомендуются, поскольку использование инструмента меньшего диаметра на тяжелых ударных дрелях быстро приведет их в негодность.
Как правило, перфорационные инструменты продаются в упаковках и не подлежат ремонту после выхода из строя. Их не следует путать с обычными сверлами, которые отличаются формой заточки и спиральной структурой.
