Устройство перекрытия второго этажа по деревянным балкам

Основные критерии выбора теплоизоляции:

Какие материалы используются для утепления и звукоизоляции балочных перекрытий?

На современном строительном рынке представлен широкий ассортимент специализированной продукции. Рассмотрим, какие материалы используются для правильного монтажа промежуточного перекрытия по балкам: утепление и звукоизоляция. Мы узнаем о технических характеристиках допустимых образцов, их особенностях. Дочитайте до конца, и вы узнаете об оптимальных решениях для снижения теплопотерь и уровня шума внутри дома.

Особенности конструкции

Промежуточные перекрытия должны быть изолированы деревянными балками. Это обосновано тонкой подложкой, которая укладывается поверх деревянной конструкции. Как правило, это доска с декоративным покрытием. Независимо от толщины используемых материалов, общее термическое сопротивление конструкции имеет меньшее значение, чем рекомендовано в соответствующих документах. Исключением являются регионы с теплым и жарким климатом, где здания, как правило, не требуют теплоизоляции.

Выбор материалов для несущей конструкции

Существует ряд требований и ограничений к материалу, используемому для строительства деревянных полов – с точки зрения качества древесины, предельных нагрузок и способа монтажа.

Требования к материалам

При строительстве таких полов используются деревянные балки, которые несут всю нагрузку и являются несущими элементами, от долговечности которых зависит надежность всей конструкции. Поэтому балки перекрытия должны отвечать следующим требованиям

• быть изготовлены из лиственницы, сосны или другой хвойной древесины с высокой прочностью на изгиб;
• иметь содержание влаги не более 14%, что может быть достигнуто путем камерной сушки или в проветриваемом сухом месте в течение одного года с даты изготовления;
• не иметь явных дефектов, таких как крупные, глубокие трещины, сучки, разбухание, рассыхание и гниение.

Совет! Для предотвращения повреждения древесины и сохранения ее прочности в долгосрочной перспективе можно использовать антисептики.

Определение идеального сечения

Балки перекрытия или балки изготавливаются из бруса, бревен или толстых досок, соединенных под прямым углом. Сопротивление каждой балки напрямую зависит от площади поперечного сечения, а сопротивление всей конструкции – от безопорного пролета и расстояния между соседними балками. Все эти величины связаны друг с другом. Например, чем больше пролет, тем больше площадь поперечного сечения и тем меньше расстояние между горизонтальными опорами.

Для определения этих параметров необходимо знать общую нагрузку, возникающую от веса самого потолка, отделочных материалов, мебели, установленной на перекрытии, и людей, проживающих на этаже. Точно рассчитать ее, конечно, невозможно, поэтому при проектировании исходят из значений, указанных в строительных нормах и правилах (СНиП 2.01.07-85):

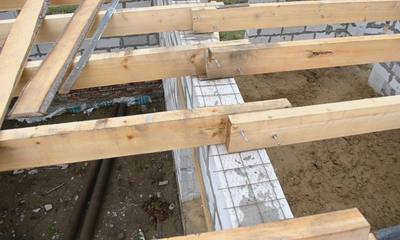

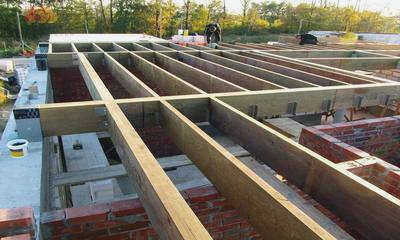

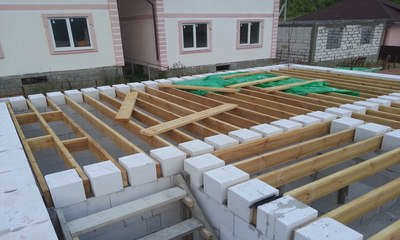

Установка опорных балок

Перед устройством промежуточного или чердачного перекрытия необходимо правильно подготовить материал к монтажу. Дерево – живой материал, и это необходимо учитывать. Чтобы предотвратить гниение и впитывание влаги с несущей поверхности стен, покройте концы балок и места пересечения с перегородками битумом и оберните их гидроизоляционным материалом (асфальтовый войлок, резиновые листы). Не герметизируйте и оставьте торцы необработанными и открытыми, чтобы предотвратить испарение влаги.

Совет! Для увеличения циркуляции влаги концы можно срезать под углом около 70 градусов, увеличивая площадь испарения.

См. также:
Каталог проектов двухэтажных деревянных домов

Но сначала брус обрезают на длину, которая должна быть больше длины пролета на величину опорной части с каждой стороны. Как правило, это не менее 10-15 см, но это зависит от толщины стен и не должно превышать 2/3 этого параметра.

Деревянное перекрытие между этажами монтируется по той же схеме, но есть нюансы, связанные с материалом несущих стен.

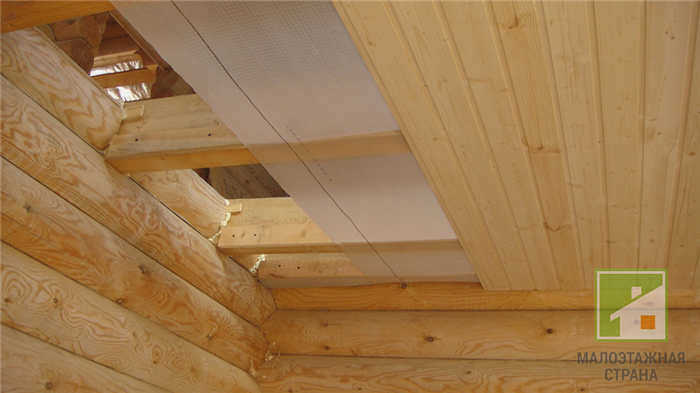

На деревянных стенах

Балки можно закрепить традиционным способом, вставив их в вырезанные в этих стенах пазы, уровень которых соответствует полу этажа ниже. В качестве альтернативы для их крепления можно использовать перфорированные стальные пластины, которые обеспечивают надежное стыковое соединение без зазоров.

При этом выполняются следующие условия:

• После того как стены собраны до нужного уровня, отметьте верхнюю перекладину в соответствии с наклоном балок и с помощью электрической или цепной пилы прорежьте пазы в отмеченных местах для их укладки. Крайние балки должны находиться на расстоянии не менее 5 см от стен, которые впоследствии будут заполнены изоляцией, чтобы отсечь холодный воздух снаружи.

Качество и долговечность деревянных балок перекрытия

При проведении проектных расчетов балок перекрытия проектировщики опираются на законы прикладной механики и законы прочности материалов с определенными свойствами и эксплуатационными нормами. Зная это, возникает вопрос: как без этих знаний обходились строители индивидуальных домов сто лет назад? В то же время дома, которые они построили, стоят и по сей день.

Объяснение простое: они оставляли гораздо больший запас прочности для используемых материалов. Чуть позже советские ГОСТы намеренно рассчитывались и утверждались с большим, иногда даже 100% запасом прочности. Это было неэкономично, порой громоздко и вычурно, но надежность была приоритетом и всегда останется самым важным показателем в строительстве. Сегодня на смену этой практике приходит точный расчет деревянного бруса – это позволяет не переплачивать за излишнюю, ненужную прочность.

При описании балок перекрытия сравнение со старыми методами казалось бы неуместным, если бы не одно обстоятельство.

Приобретая на рынке брус или балку определенного размера с заранее рассчитанными свойствами, частный строитель без большого опыта часто покупает не тот материал, который гарантирует надежность.

Множество, казалось бы, незначительных нюансов могут свести на нет все расчеты:

• повышенная влажность;
• безответственное хранение;
• скрытые дефекты;
• чрезмерная сортировка;
• плохая линейная геометрия;
• предопределенные болезни древесины.

Вывод и решение только одно: рынок всегда будет пытаться обмануть начинающего строителя, поэтому лучший способ сэкономить деньги – доверить работу профессионалам.

Основные исходные положения для расчета размеров

Деревянные балки должны быть обрезаны до необходимого размера или соединены перед сборкой.

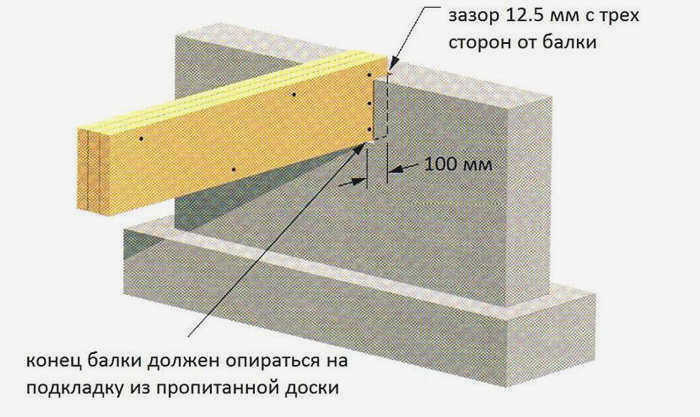

Концы балок должны быть утоплены в стены не менее чем на 15 см, с уплотнением или без него.

Толщина несущих стен здания обычно составляет не менее одного кирпича или 25 см, а стеновых блоков – 20 см. Это означает, что концы балок, опирающиеся на стены, будут защищены от непогоды.

При использовании клееных балок можно уменьшить полость стены до 10 см. В крайнем случае, балки могут быть утоплены на 7 см, но используемая древесина должна быть наилучшего качества.

Укладка и брус

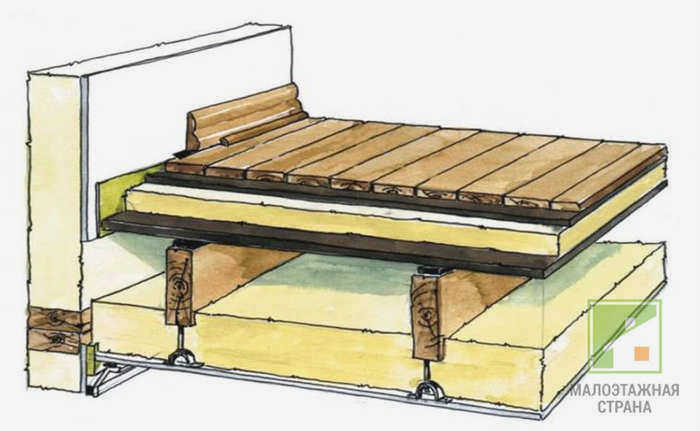

Обычно они состоят из следующих слоев:

1. Дощатый настил из брусьев или досок, подбитых к несущим балкам. Они также могут быть уложены с помощью черепных досок, прибитых к нижней стороне балок. При монтаже двутавровых балок доски укладываются в углубление, в этом случае черепные доски не устанавливаются.
2. Затем необходимо уложить пароизоляционный слой.
3. Звукоизоляционный слой.
4. Укладывайте балки крест-накрест.
5. Лаги укладываются на подложку.
6. Укладывается чистовой пол: паркет, плитка, ламинат или линолеум.

Важно! Свободное пространство под полом должно иметь хорошую естественную вентиляцию, поэтому оставьте вентиляционный зазор между этим пространством и звукоизоляционным слоем.

Промежуточный пол может быть отделан снизу любыми строительными материалами. Балки можно оставить открытыми, если этого требует стиль интерьера.. В этом варианте поверх них укладывается подложка и только потом все остальные слои.

Процесс укладки пола над неотапливаемым подвалом имеет свои особенности:

1. Особое внимание необходимо уделить антисептической обработке всех компонентов, которые могут подвергаться воздействию влаги из грунта.
2. Теплоизоляционный слой должен быть толстым, более 100 мм, а его размер должен быть указан в проекте в зависимости от климатических характеристик района строительства и выбранного типа теплоизоляции.
3. Под слоем теплоизоляции укладывается гидроизоляционная мембрана для отсечения влаги из подвала.
4. Под теплоизоляцию укладывается пароизоляция для предотвращения образования конденсата в слое из-за разницы температур между холодным подвалом и отапливаемыми помещениями на первом этаже.

Инструменты и принадлежности

Самым важным материалом при строительстве деревянных межэтажных перекрытий являются опорные балки, поэтому очень важно правильно выбрать вид древесины.

Хотя лиственница считается более прочной из двух пород, она обладает плохими свойствами на изгиб.Поэтому ее не следует использовать для перекрытий, а для таких конструкций предпочтительнее использовать древесину хвойных пород. Очень важно, чтобы она была хорошо очищена от коры и обработана антисептиками.

Расходные материалы для создания деревянных перекрытий:

• обшивка поверхности пола фанерой или OSB;
• балки;
• доски
• деревянные доски для токарной обработки;
• брус 50*50 мм для крепления досок;
• теплоизолятор преимущественно из группы минеральной ваты;
• водонепроницаемая фольга
• пароизоляционная пленка;
• крепежные элементы.

Для выполнения работ застройщику понадобятся следующие инструменты и оборудование:

• шлифовальная машина
• электродрель с насадкой
• ручная и дисковая пила
• электрическая отвёртка
• стандартный молоток
• рубанок
• степлер со скобами;
• измерительные инструменты: линейка, транспортир, отвес, рулетка и спиртовой уровень.

Особенности схемы

В зависимости от типа деревянной доски название и порядок слоев в слоеном пироге различаются. Также Необходимо также соблюдать требования, которые определяют выбор каждого материала.

От пола до потолка: между 1-м и 2-м этажом

Пролет деревянных перекрытий между этажами должен составлять не более 6 м. Отделка производится с обеих сторон.

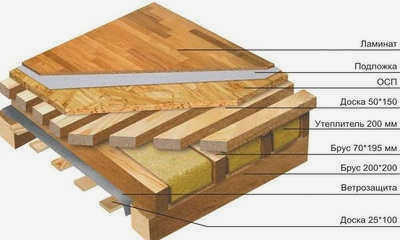

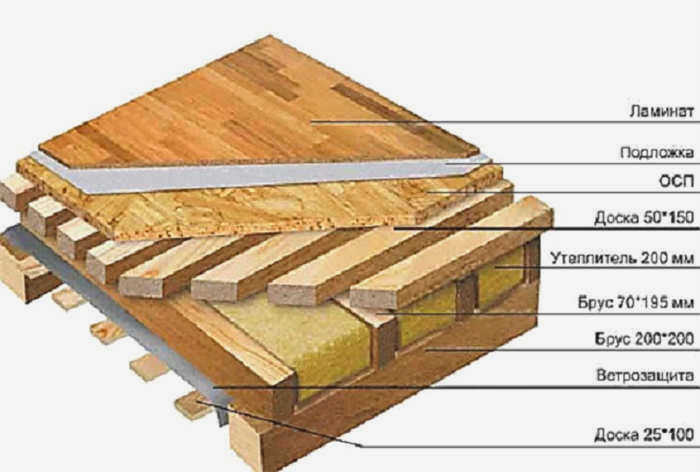

Количество слоев укладки:

1. Укладка балок. Сечение рассчитывается в зависимости от расстояния между балками и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + припуск на заделку.
2. Отделка потолка на первом этаже. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минеральная вата, стекловата, полистирол. Толщина слоя составляет не менее 100 мм.
4. Гидроизоляционный слой. Материал – рулонная резина или полиэтилен.
5. Верхнее финишное покрытие пола. Это основание под напольное покрытие. Используемый материал – фанера, доски, ДСП или OSB. Крепеж подбирается в зависимости от выбранного материала. Для досок используются саморезы, доски можно прибивать гвоздями.
6. Обрешетка со стороны потолка первого этажа. Расстояние между обрешетками 400 мм, материал – брус 40х40 или 50х50 мм.
7. Пароизоляция с глянцевой пароизоляцией со стороны потолка цокольного этажа. Крепление между обрешеткой и балками.
8. Отделка потолка на первом этаже.

Потолочные балки устанавливаются в пазы стен или укладываются на кирпичный фундамент.

Важно! Стыки между досками должны находиться на балках!

Подвал

Одна из самых важных конструкций при строительстве дома. Пол должен обладать определенными свойствами, чтобы вся конструкция выполняла свое предназначение.

Укладка пола подвала состоит из следующих слов:

Последствия неправильной последовательности

Укладка пола для каждого типа деревянного пола имеет определенные функции. Неправильная последовательность слоев или ее отсутствие может иметь негативные последствия.

Конструкция цоколя обеспечивает прочность первого этажакоторый несет большую часть нагрузки. При отсутствии изоляции или ненадлежащей изоляции пол промерзает зимой.

Без вентиляции или гидроизоляции деревянная конструкция будет высыхать и гнить.

Несоблюдение характеристик теста приводит к:

• Снижению температуры в здании;
• Сырость и грибок;
• Конденсат и рост плесени;
• Увеличение расходов на отопление дома;
• Постепенному разрушению деревянной конструкции изнутри.

Кроме того, следует обратить внимание на выбор материала для каждого слоя.
