НапримерЕсли ширина перегородки 60 см, то ширина оконного проема не должна превышать 90 см. При ширине перегородки 90 см ширина окна не будет превышать 1,8 м, а при ширине перегородки 1,2-1,5 м ширина окна будет от 0,9 до 2,1 м, если дом построен в два этажа.
Создание проема
При строительстве дома из элементов из ячеистого бетона необходимо создать оконные и дверные проемы.
Ни один дом не может обойтись без этих элементов, но работа с ячеистым бетоном требует осторожности и учета свойств материала при сооружении проходов.
Не забывайте армировать такие элементы и правильно располагать их по отношению к плитам перекрытия.
Что это такое?

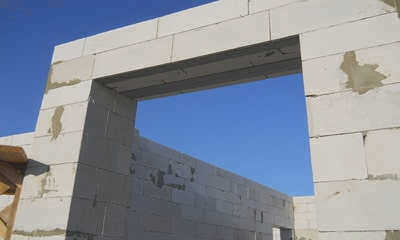

Проем в стене из газобетонных блоков – это Проем в стене, обеспечивающий проход в другое помещение. Это могут быть оконные или дверные проемы. Оконные проемы располагаются в середине стены, примерно на одинаковом расстоянии от потолка и пола.
Оконные элементы должны быть усилены перемычками, так как перекрытие будет влиять на конструкцию. Оконные проемы могут быть выполнены на начальном этапе строительства, во время укладки газобетонных блоков на стены, а также могут быть врезаны в уже готовую стену, если вдруг рассматривается возможность перестройки.
Чаще всего проемы для окон делают в несущих стенах, чтобы обеспечить дополнительное естественное освещение в доме.

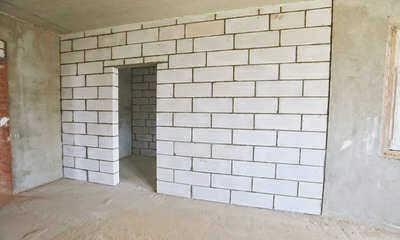

Проемы для дверей могут быть выполнены в несущих стенах, а также в межкомнатных и межквартирных перегородках. Проход в несущей стене часто является главным входом в дом или выходом на задний двор. Проемы в перегородках делаются для последующей установки межкомнатных дверей.
Такие проемы также также требуют усиления над проходом, чтобы избежать чрезмерной нагрузки. Двери делают от пола до потолка, иногда от пола до потолка и на несколько десятков сантиметров ниже потолка.

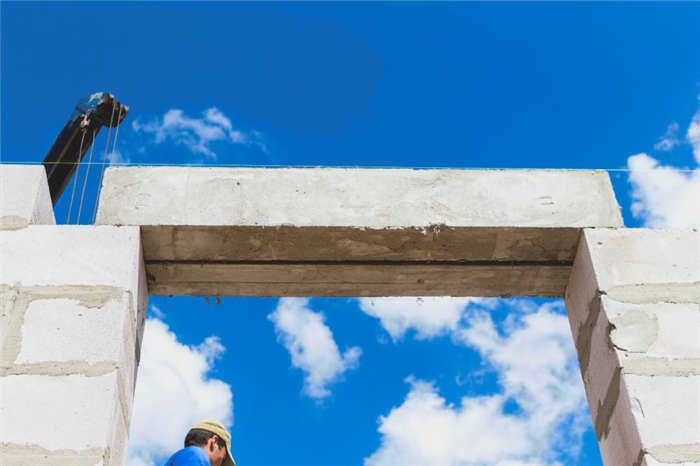

Что они собой представляют?
Они представляют собой конструктивные элементы Балки прямоугольного сечения с размещенной внутри стальной арматурой.Пространство между арматурным каркасом и стальной арматурой заполнено слоем антикоррозийного раствора. Пространство между арматурным каркасом заполняется различными наполнителями.
Требования к перемычкам из газобетона следующие:
- срок службы должен быть не меньше, чем у стенового камня;
- армирование должно обеспечивать прочность перемычки и не разрушаться в течение всего срока службы дома;
- обладать высокими прочностными характеристиками, но при этом не создавать дополнительной нагрузки на созданные конструкции стен и фундамента;
- Ячеистая структура газобетонной балки должна быть идентична структуре основных блоков во избежание образования мостиков холода, что приведет к необходимости дополнительного утепления конструкции.
Требования ГОСТ и СНиП
С сайта Балки для проемов в газобетонных стенах изготовлены из разных материаловСуществует несколько нормативных документов, регламентирующих качество их производства и технологию монтажа.
Основные вопросы ГОСТ и СНиП по созданию перемычек в газобетонных стенах:
- СНиП II-22-81, выпущенный в 1981 году для кладочных и железобетонных конструкций и перемычек над стеновыми проемами. Более современные требования были выпущены в 2012 году в рамках СП 15.13330.
- СНиП 52-01 и ГОСТ 948, от 2003 и 1984 годов соответственно, распространяются на железобетонные балки, более современные стандарты СП 63.13330, выпущенные в 2010 году.
- СТО 501-52, выпущенный в 2007 году, регламентирует производство перемычек из ячеистого бетона.
- СП 64.13330, выпущенный в 2011 году, устанавливает требования к деревянным балкам.
Требования нормативной документации определяют тип конструкции, размеры и маркировку балок, а также технологию изготовления и монтажа.
Так Железобетонные конструкции делятся на несколько основных типов ПП/ПБ/ПГ/ПФгде первая буква "П" указывает на тип изделия – перемычка:
- П – плита шириной более 250 мм.
- Б – брус шириной менее 250 мм.
- D – брус типа G, специальный выступ для укладки плит перекрытия.
- F – фасадная, устанавливается в проемах с кладкой, выступающей более чем на 250 мм от линии стены.
Опирание на газобетонные конструкции
Это Это предписывающее требование обеспечивает безопасность стеновой конструкции и зависит от типа перемычки:
- Железобетонный газобетон для несущей стены с максимальным проемом 1,75 м и шириной балки 250 мм – глубина опоры 250 мм.
- Железобетонные конструкции с несобранной опалубкой из U-блоков с максимальным объемом 300 см, глубина опирания 250 мм.
- Монолитные конструкции на несущих стенах, глубина опирания – 350 мм.

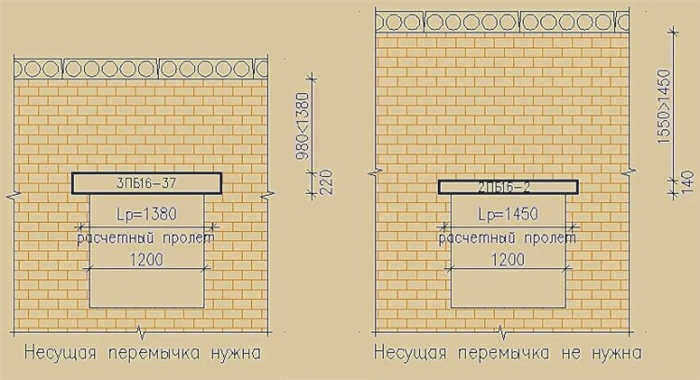

Требования к перемычкам
От работоспособности перемычек зависит надежность всего здания и безопасность людей. Поэтому качество и технические параметры этих элементов строго регламентируются строительными нормами – ГОСТ, СНиП или СП. Основными требованиями являются:
- прочность, высокая несущая способность. Перемычка является несущей конструкцией для расположенных над ней участков кладки, поэтому она должна выдерживать большие нагрузки;
- подходящий размер. Перемычка в газобетонной кладке не должна выступать из плоскости стены или образовывать полку внутрь. Кроме того, важно соблюдать глубину опоры – ширина перемычки должна быть на 30 см больше ширины проема с каждой стороны;
- Качество и эксплуатационные характеристики элементов могут не меняться в течение всего срока службы здания.
Материал для стен и перемычек может быть однородным или резко отличаться. Главное условие – обеспечить соответствие техническим требованиям и строительным нормам. Многие начинающие строители считают, что перемычка влияет только на небольшую часть стены между перемычкой и перекрытием. Это верно, но лишь отчасти – нагрузка от веса всех верхних частей здания так или иначе передается на все элементы здания на нижних уровнях. Кроме того, не стоит забывать, что перемычки устанавливаются на несущих (наружных) стенах, что автоматически повышает требования к их прочности. Неразумный подход к параметрам перемычки может привести к деформации или даже обрушению несущих стен.

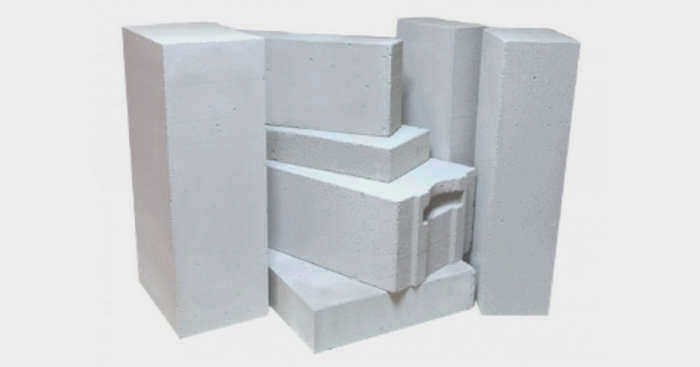

Характеристики ячеистого бетона

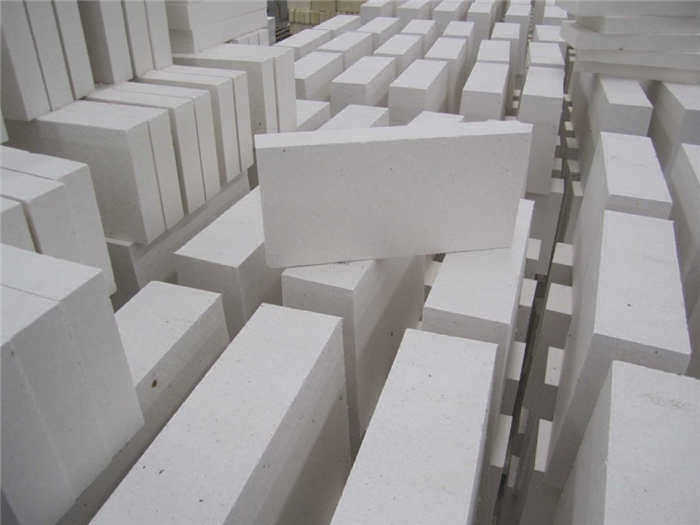

Газобетон – модный и популярный строительный материал, используемый в основном в частном строительстве. Он относится к семейству ячеистых бетонов, которые представляют собой пористые материалы со специфическими характеристиками. В этой группе газобетон выделяется наиболее сбалансированным набором характеристик, которые сделали его лидером среди всех альтернатив. Причиной такого успеха является состав – компоненты для производства ячеистого бетона те же, что и для обычного, традиционного материала. Основными ингредиентами являются портландцемент и песок, к которым добавляется известь и алюминиевая пудра (газообразователь). При добавлении воды начинается химическая реакция (алюминиевая пудра и известь в присутствии воды), во время которой наблюдается активное выделение газа. Структура материала становится пористой и заполняется мелкими (2-4 мм) пузырьками углекислого газа. В этом заключается принципиальное отличие ячеистого бетона от других ячеистых бетонов, которые представляют собой смесь обычного бетона и пористых гранул дополнительного ингредиента.
Поры в ячеистом бетоне делают его легким и теплым материалом, который идеально подходит для строительства частных домов. Однако он не подходит для многоэтажных или промышленных зданий. Это была одна из причин, по которой ячеистый бетон был отвергнут, когда он появился на рынке. Строители привыкли работать с прочными и надежными материалами и воспринимали ячеистый бетон как просто жесткую изоляцию. Только в 1990-х годах, когда началось активное строительство частных домов и бунгало, газобетон вновь заинтересовал строителей. Его свойства оказались наиболее устойчивыми и принесли значительную экономию при строительстве и последующей эксплуатации.
Преимущества и недостатки ячеистого бетона
Преимущества ячеистого бетона заключаются в следующем:
Как самостоятельно изготовить перемычки для газобетонных блоков
Высокая цена заводских перемычек в домах из газобетона является главным недостатком этого материала. Это условие становится причиной для того, чтобы сделать их своими руками. Порядок действий следующий:
- На землю укладывается необходимое количество U-блоков, длина которых равна размеру требуемой перемычки. Они крепятся друг к другу с помощью клеевого раствора.
- Внутрь укладывается полоса минеральной ваты. Следите за тем, чтобы изоляция располагалась вдоль толстого края блока.
- В оставшееся пространство укладывается вязаный каркас с использованием арматуры 10-16 мм в качестве продольных стержней для верхней и нижней полос и 6 мм для вертикальных и поперечных полос.
- Все заполняется мелкозернистым бетоном М 200.
Готовая перемычка устанавливается в течение 2,5-3 недель.
В период твердения бетона нельзя допускать его высыхания. Избегайте растрескивания поверхности, накрывая ее полиэтиленом и периодически смачивая водой (частота полива зависит от климата и погодных условий).
Варианты монтажа
Существует несколько способов монтажа балок. Технологии различаются по используемым материалам и получаемым эксплуатационным характеристикам.

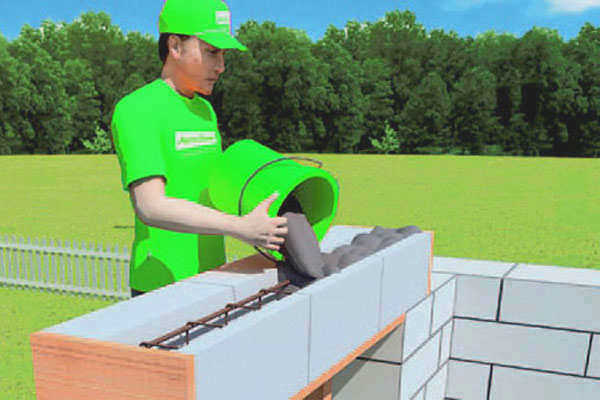

С U-образными блоками
Если вы задаетесь вопросом, как сделать перемычку над окнами в доме, построенном из газобетона, самостоятельно, то это лучший вариант для вас. Принцип заключается в использовании так называемой несъемной опалубки. U-блоки имеют те же размеры, что и стеновые блоки, поэтому проблем с их установкой не возникает. Это сборная конструкция с желобом внутри. В него помещается металлическая армирующая лента и заливается бетоном. Собираются они с помощью обычного клея для газобетона.

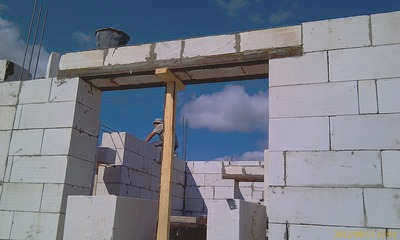

- На уровне последнего ряда кладки устанавливаются прочные леса. Неважно, что для этого используется (металл, дерево). Это временная конструкция, которая будет демонтирована после полного застывания бетона.
- Балка укладывается с помощью U-блоков с учетом необходимых нахлестов на стену.
- Уплотненная опалубка перегородки устанавливается в сторону улицы. Минеральная вата укладывается с внутренней стороны.
- Внутри опалубки устанавливается арматурный каркас. 2 продольно расположенных D-образных прутка 10-16 мм, соединенных прутками 6 мм с интервалом 400-500 мм.
- Полость заполняется мелкозернистым бетоном минимального класса М 200.
- Опалубка должна быть снята не ранее чем через 2,5 недели. В зависимости от погодных и климатических условий, влияющих на время твердения бетона.
Армированные перемычки
Принцип строительства оконных проемов с заводскими усиленными перемычками заключается в установке деревянных брусьев соответствующих размеров. Они изготавливаются по принципу, описанному выше. Единственное отличие заключается в том, что вместо обычного бетона используется газобетон плотностью 500 кг/м³ и классом прочности на сжатие В 2,5, что и является причиной уменьшенного веса изделия. Арматурный каркас выполнен из прутьев, покрытых специальным антикоррозийным покрытием.
Способы монтажа
Рассмотрим подробнее, как сделать перемычку над окном.
Конструкция U-образного блока
Конструкция предназначена для перемычек, ширина которых не превышает трех метров. Использование легких элементов исключает необходимость использования крана. Использование легких элементов позволяет обойтись без крана и другого специализированного оборудования.
Для армирования используются рифленые стальные стержни класса прочности А400-500 диаметром 10-16 мм (по расчету):
- Для желобов шириной менее 120 мм рекомендуется использовать двойное армирование;
- Для желобов шириной более 150 мм рекомендуется использовать четыре арматурных стержня, соединенных вязальной проволокой с арматурными стержнями с шагом 40-50 мм для достижения надежной пространственной сетки.
Площадь опоры торцевых блоков должна составлять 25 см. Для склеивания торцов блоков между собой используется стандартный клей для ячеистого бетона. Информацию о выборе и использовании опалубки можно найти в этой статье.
Можно обойтись без специальных U-образных желобов и соорудить опалубку на месте с помощью досок и/или перегородочных блоков из газобетона. Затем их следует армировать и залить бетоном. Различные методы описаны в статье о строительстве бронированного моста. Здесь конструкция аналогична.
Устройство армированной перемычки
Этот вариант надежен благодаря обширному стальному каркасу внутри изделия и является лучшей основой для финишной отделки.
Размеры выбираются в зависимости от длины пролета и ширины стеновых блоков. Такой элемент используется в качестве балки для одного пролета и собирается в соответствии со следующими рекомендациями:
Советы и рекомендации
Важно отметить, что если длина проема не превышает 1,2 метра, а высота составляет менее двух третей ширины, то перемычка из стандартных блоков без дополнительных креплений является наиболее удобным вариантом. Укладка блоков должна производиться с использованием съемной временной опалубки и специального клея для ячеистого бетона. При этом боковые элементы должны быть утоплены в стену не менее чем на 115 мм.
Усиление рядов над проемом может быть обеспечено дополнительным армированием. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевой элемент выдвигается за пределы проема на 0,5 м с обеих сторон стены. Концы имеют L-образную форму и закрепляются в кладке из газобетонных блоков.
