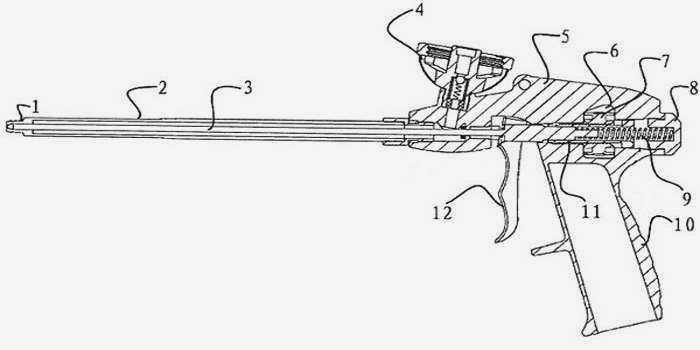

Устройство пистолета для монтажной пены в разрезе

Из видео ниже вы узнаете, как устроен пистолет для пены:

Конструкция пистолета для пены

Сегодня невозможно представить ни один проект по строительству и ремонту без монтажной пены. Она действительно является лучшим герметиком для трещин и незаменима при установке дверных и оконных рам. Однако для того, чтобы использовать пену более эффективно. Рекомендуется использовать специальный пистолет для монтажной пеныОднако рекомендуется использовать специальный пистолет для монтажной пены особой конструкции.

Конструкция пистолета

Почему необходимо разобраться в конструкции пистолета для монтажной пены? Во-первых, это позволяет правильно подойти к покупке и выбору самого инструмента. Во-вторых, это гарантирует отсутствие неисправностей из-за неправильного использования.

Хотя существует большое разнообразие конструкций пистолетов, они не отличаются особой сложностью и зависят исключительно от механики. По форме пистолет удобно держать в руке, он компактен и напоминает оружие.

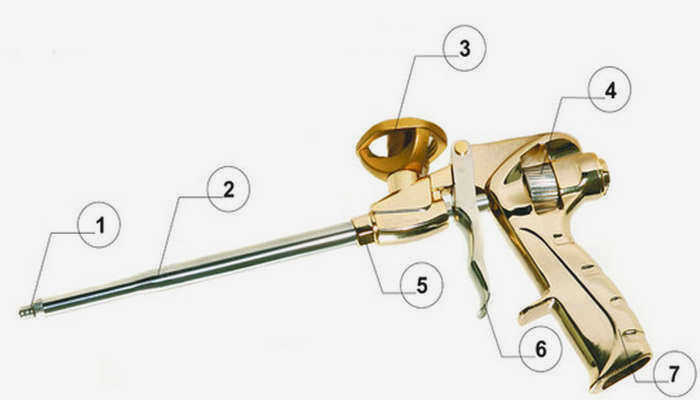

В целом, его конструкция делится на несколько основных компонентов

• 1 – ТрубкаТрубка, оснащенная двумя клапанами – насадками (наконечниками) – разного диаметра, используемая для создания высокого давления, что приводит к лучшему расходу пены за счет расширения полиуретанового вещества;
• 2 – дорн – необходим для заделки глубоких трещин. Он может быть длиной до 20 см и может быть складным или нескладным. Два складных ствола облегчают очистку пистолета от остатков пены и продлевают срок его службы. С этой же целью поверхность ствола часто дополнительно полируется;
• 3 – Редуктор или универсальный адаптер – используется для присоединения к пистолету стандартного баллона. Эта деталь подвергается наибольшим нагрузкам во время работы. По этой причине лучше всего, если редуктор изготовлен из металла с тефлоновым покрытием. Внутри переходника находится шар с пружиной (шаровой клапан), который предотвращает попадание лишнего воздуха и выход пены из корпуса пистолета;
• 4 – Регулировочный винт (винт) – Регулировочный винт расположен на рукоятке и позволяет зафиксировать курок в закрытом положении, что очень удобно при хранении пистолета. Регулировочный винт помогает выбрать оптимальную скорость подачи пены и полезен при больших объемах работ;
• 5 – крепежная часть – отвечает за позиционирование баллона. Обычно она выполнена в виде гайки и позволяет снять ствол, освобождая шток для чистки пистолета или замены баллона;
• 6 – Спусковой механизм или регулировочный рычаг – Спусковой механизм или регулировочный рычаг контролирует скорость подачи пены. Чем сильнее сжат курок, тем выше скорость подачи пены;
• 7 – пистолетная рукоятка – Центральный кронштейн, который является своего рода ручкой для других компонентов. Она может быть изготовлена из металла или пластика. На рукоятке имеются выемки для пальцев, которые помогают удерживать всю конструкцию и делают работу комфортной и неутомительной.

Пистолет для пены – устройство, принцип работы, причины поломки

Прежде чем приступить к ремонту или чистке пистолета, необходимо знать, из каких основных частей он состоит. Я выделю следующие основные части:

• Корпус с рукояткой – основная часть устройства, к которой крепятся другие детали. Изготавливается из металла, пластика, рукоятка может быть прорезиненной – для улучшения эргономики.
• Ствол – металлическая трубка с откручивающимся концом. Внутри ствола находится иглообразный стержень для подачи пены.
• Курок используется для подачи материала, а также для регулировки скорости потока.
• Адаптер, также известный как редуктор, используется для подключения баллона. Он оснащен шаровым клапаном для предотвращения случайного выхода пены из баллона.
• Регулировочный винт – расположен на задней части устройства. С его помощью можно увеличить или уменьшить ход курка, обеспечивая необходимую скорость подачи.

Основные части пистолета для пены
Источник kudo-purfoam.com

Чтобы получить полное представление о том, как работает пистолет для пены, недостаточно знать схему устройства, необходимо также понимать принцип его работы. Он сводится к следующему алгоритму:

1. Баллон накручивается на переходник и открывается клапан.
2. Пена поступает в устройство.
3. Нажатие на курок приводит к перемещению игольчатого клапана.
4. Это открывает канал, по которому материал поступает в баллон, а затем выходит через сопло к месту использования.

Совет! Для работы на полную мощность пистолет должен быть герметичным. Я рекомендую заполнить его чистящим раствором сразу после покупки, открутив банку и сделав несколько выстрелов. Затем открутите банку и оставьте ружье на 24 часа. Если по истечении этого времени при нажатии на спусковой крючок чистящий раствор вытекает из ствола, то ружье хорошее, если нет, то лучше его заменить.

Разновидности, правила выбора, использование

В зависимости от типа используемого баллона, существует 2 вида пистолетов для строительной пены:

Они предназначены для выпуска пены из баллона с помощью гладкой конусообразной насадки. Из-за своей простоты и низкой стоимости они обычно поставляются в комплекте с баллончиками. Они изготовлены из пластика, используются один раз и после этого не чистятся.

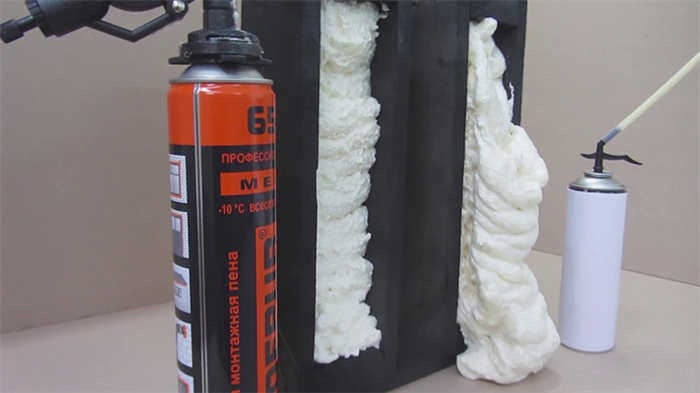

Бутылка с пеной и одноразовый пистолет
Источник ytimg.com

Его главная особенность в том, что баллончик нужно использовать в течение 20-30 минут после начала работы. В противном случае трубка высохнет. Кроме того, не рекомендуется долго хранить контейнер в одиночестве, так как это приведет к уменьшению объема пены.

Рекомендуется использовать эти модели, когда требуется грубая, разовая работа. Это может быть, например, герметизация полостей и щелей в стенах или между зданиями.

Это наиболее часто используемые и распространенные в быту виды многоразового оборудования, конструкцию которого я привел выше. Я хотел бы отметить несколько сходств в моделях, существующих в настоящее время:

• Качество материалов. В зависимости от цены и престижности бренда используется комбинация металла и пластика различного качества. Более дорогие модели ударопрочны и долговечны.
• Возможен ремонт и чистка. Многоразовый пистолет для пены можно разобрать для очистки после использования или отремонтировать, когда смесь внутри полностью высохнет.

Профессиональный пистолет можно разобрать и почистить
Источник ytimg.com

• Специальные баллоны. Профессиональные пистолеты используются только в сочетании со специальными баллонами. Такие баллоны имеют специальные резьбовые переходники для соединения с адаптером. Они обеспечивают постоянное плотное прилегание.

Где используются пистолеты-распылители?

Строители используют полиуретановый компаунд для многих целей; он применяется не только для герметизации и изоляции швов, но и для склеивания строительных материалов. Пистолет используется часто и требует регулярного обслуживания, поэтому разборка пистолета для пены – обычная операция.

Пистолет для пены можно использовать для следующих задач:

• При установке окон и дверей.
• Герметизация отверстий, заполнение пустот в строительных конструкциях или, например, при установке кондиционеров.
• Герметизация отверстий, швов при утеплении наружных стен (полистирол, пенополистирол).
• Улучшение конструктивных свойств: герметизация стыков, изоляция оконных и дверных проемов, звукоизоляция, устранение сквозняков.
• Пена используется для склеивания пластиковых панелей, пенопласта, пенополистирола, панелей МДФ, где не ожидается значительных нагрузок на склеиваемый материал.

Конструкция пистолета для пены

Свое название инструмент получил из-за сходства с ручным огнестрельным оружием. Чтобы понять принцип работы пистолета для пены, необходимо начать с конструкции инструмента, устройства и назначения его узлов. При взгляде на инструмент бросаются в глаза следующие детали:

• Ствол (ниппель). Сюда входит ствол и насадка, похожая на пистолет, которая имеет вытянутую форму. Внутри находится клапан, через который герметик поступает с уменьшающимся давлением и выходит через сопло в рабочую зону.

• Рукоятка. Рукоятка, которая позволяет удобно и надежно удерживать инструмент во время работы.
• Корпус. Центральная часть, к которой прикреплены стержень и рукоятка.
• Триггер (спусковой крючок). Настоящее название – рычаг управления пеной. Курок позволяет дозировать выпуск герметика из баллона.
• Регулировочный (крепежный) винт. Необходим для управления скоростью (и, соответственно, объемом) полиуретана, но со стороны цилиндра, а не со стороны человека. Регулировочный винт уменьшает или увеличивает ход курка.
• Переходник (редуктор). Через него подсоединяется баллон с герметиком. Продолжая аналогию с пистолетом, это пистолетная рукоятка.

Конструктивные особенности различных моделей

Чтобы понять конструкцию пистолета для пены, важно знать, что он может быть монолитным или разборным, со следующими отличиями:

• Монолитные модели. Самые бюджетные устройства, изготовленные из пластика, с минимальным количеством опций. Они не подлежат ремонту, после первой же поломки их выбрасывают.

• Разборные модели. Полноценный многоразовый инструмент из металла и прочного пластика. Выдерживает нагрузки при строительных и ремонтных работах; простое обслуживание.

Принципы работы краскопульта

Подробную информацию о том, как пользоваться конкретной моделью краскопульта, можно найти в инструкции, прилагаемой к нему. Существует универсальный алгоритм использования инструмента:

• Увлажните сварной шов водой для улучшения адгезии;
• Направьте наконечник инструмента на сварной шов;
• Медленно нажимайте на курок, регулируя скорость и количество пены. Поток должен быть постоянным, чтобы потом не пришлось удалять излишки герметика;
• если у вас недостаточно пены, отрегулируйте винт. Обычно он расположен на задней части инструмента;
• технология заполнения шва монтажной пеной – снизу вверх.

Обратите внимание, что шов нельзя заполнять полностью, поэтому специалисты рекомендуют заполнять его зигзагообразно. Пространство должно быть заполнено примерно на 75%, так как монтажная пена увеличится в объеме. При необходимости пустоты можно дополнительно заполнить монтажной пеной. Если вы заметили, что пена меняет свою консистенцию, лучше остановиться и хорошенько встряхнуть баллон. Не забывайте, что сопло необходимо регулярно чистить, чтобы предотвратить затвердевание.

Замена баллончика и чистка пистолета

Замену баллончика следует производить только в многоразовых промышленных пистолетах, которые предназначены для многократного использования. Если в инструменте или баллоне с распыляемой пеной обнаружена неисправность, его необходимо заменить. Главное правило – проветрить его. Для этого используйте прочный мусорный пакет, в который можно выдуть остатки герметика. Направьте насадку в мешок и нажимайте на курок до тех пор, пока весь герметик не вылетит.

Если шипение прекратится, флакон можно открутить. В заключение очистите адаптер специальными растворами, после чего можно установить новый флакон с герметиком. Манипуляцию следует проводить быстро, чтобы пена не успела затвердеть. Если вы не сможете быстро справиться с процедурой замены, вам придется снова чистить пистолет.

Чистите пистолет только тогда, когда это действительно необходимо. Использование агрессивных химических веществ может повредить инструмент. В этом случае важно соблюдать меры предосторожности и не чистить пистолет без крайней необходимости. Комплексная очистка важна, если герметик затвердел и оставался в таком состоянии в течение длительного времени.

Чтобы избавиться от затвердевшей пены, необходимо выполнить два действия с баллончиком:

1. Снимите баллончик и открутите наконечник. Соскребите адаптер. Это можно сделать с помощью ножа для писем. Обработайте детали чистящим раствором.
2. Очистите ствол, сопло и внешний корпус. Затем вставьте банку с чистящим раствором на место банки с герметиком. Ослабьте винт и очистите пистолет, слив очиститель.

Если вышеописанные действия не помогли решить проблему, необходимо полностью разобрать пистолет для пены и замочить его детали в ацетоне. Затем их необходимо очистить. Самая большая проблема возникает при обслуживании адаптера. Это происходит из-за засорения шарового клапана. Его необходимо извлечь с помощью заточенного стержня.
