Если у вас недостаточно денег для строительства фундамента и есть достаточно времени, вы можете выполнить часть работы самостоятельно, не прибегая к помощи машин или профессионалов. Простую технологию плитного фундамента легко понять. Такие вещи, как засыпка площадки гравием и песком, подготовка котлована под заглубленный фундамент, армирование и установка опалубки, может сделать любой новичок. Используя специальные формулы или онлайн-калькулятор, если имеются расчеты веса будущего дома, можно самостоятельно рассчитать размер и количество фундамента, примерное количество материала и его стоимость. Конечно, такие работы, как подготовка бетона и его заливка, лучше выполнять за один раз, используя специальную технику для достижения однородности плиты.
Плитный фундамент своими руками пошаговая инструкция
Фундамент является одним из основных элементов любого здания. От того, насколько качественно и правильно он возведен, во многом зависит прочность и долговечность конструкции. Существует несколько вариантов фундаментов, каждый из которых имеет свои характерные особенности и преимущества. Но особенно желателен плитный фундамент, пошаговая инструкция по закладке которого своими руками описана в данном материале.
Плитный фундамент и его значение
Плитный фундамент является оптимальным решением в ситуациях со слабым или пористым грунтом. Его конструкция довольно проста, но эффективна. Его основными компонентами являются подушка на основе щебня и слоя песка с обязательным уплотнением, армирующая конструкция и сама плита. Для армирования используется стальная проволока толщиной около 10-14 мм и размером ячейки около 20-30 мм. Не следует выбирать меньшее сечение, так как это отрицательно скажется на прочности основания. Если же диаметр больше, то использование такой арматуры экономически нецелесообразно.
Заливаемый бетон обязательно должен соответствовать этим характеристикам:
- Класс В22.5 (М-300) и выше, отличные прочностные характеристики (Классы бетона для фундаментов);
- Коэффициент водонепроницаемости W8 или выше;
- Показатели морозостойкости F200 или выше;
- Параметры подвижности на уровне P-3.
Нередко встречаются варианты, когда фундаменты такого формата выполняются из сборных железобетонных плит, возникающих при плитном строительстве. Это решение довольно неоднозначно – с одной стороны, такой материал обладает отличными прочностными характеристиками, а работы по укладке гораздо менее трудоемки, чем заливка нового фундамента. С другой стороны, при монтаже невозможно обойтись без специальной техники, что влечет за собой дополнительные расходы, да и стоимость изделий более чем значительная. Здесь важно правильно рассчитать бюджет, приобретая, по возможности, уже использованные блоки.
Особенности строительства фундамента
Ленточный монолитный железобетонный фундамент имеет простую и надежную конструкцию. Условием его долговечности является наличие правильно уложенной подушки из песка и щебня. Эта подушка будет перераспределять нагрузку здания на грунт и выполнять роль амортизатора при морозных пучениях. Часто монолитный фундамент является единственно возможным вариантом закладки фундамента. Его строят на рыхлых, неустойчивых, глинистых почвах и почвах со значительным промерзанием.
При строительстве монолитной фундаментной плиты используется большое количество бетона и арматуры. Марка бетона должна быть высокой – не менее В30, так как вся поверхность здания армируется, а затем бетонируется. В большинстве случаев готовое строение из-за своих масштабов стоит дорого, но нужно считать наверняка – многое зависит от особенностей конкретного участка и материалов, которые будут использоваться. В некоторых случаях монолитный фундамент будет даже дешевле фундамента глубокого заложения (за счет меньшего объема земляных работ, экономии на заливке бетона).
Глубина заложения монолитного фундамента зависит от веса здания и типа грунта. При малой глубине и пористой почве дом будет опускаться и подниматься вместе с фундаментом. Важно правильно рассчитать оптимальную толщину плиты и армирующего слоя, чтобы текущие параметры не повлияли на целостность готового здания. Плита компенсирует любые изменения за счет упругих сил. Весной, когда земля начнет таять, дом будет оседать.
Типы фундаментов
Монолитные железобетонные фундаменты бывают следующих типов:
- Классический – Плита устанавливается на фундамент из песчано-гравийной смеси, утепление желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см, с учетом веса здания и типа грунта. Размер площадки определяется с учетом общей глубины плодородного слоя почвы (он удаляется). Вырытый котлован засыпается на две трети гравием и песком после снятия верхнего слоя.
- SEP – это шведская фундаментная плита с теплоизоляцией, в которую встроен подогрев пола. Опалубку нельзя демонтировать – она состоит из L-образных полистирольных блоков. Такая конструкция снижает затраты на отопление помещений, поскольку утечка тепла будет минимальной. Трубы теплого пола должны быть уложены сверху, на них или под ними может быть размещена арматура, и все должно быть заполнено бетоном до 10 см. Коммуникации проектируются на этапе подготовки фундамента, не раньше. Как только фундамент готов, можно приступать к организации отопления и инженерных коммуникаций. Такой подход ускоряет строительство, но увеличивает стоимость.
- Русский – Плитные конструкции с ребрами жесткости. Для усиления подконструкции при строительстве тяжелых домов были созданы ребра жесткости различной жесткости и массивных размеров. Возведение таких конструкций происходит под несущими стеновыми перекрытиями. Степень сложности увеличивается тем, что ребра жесткости и перекрытия должны изготавливаться отдельно. В этом случае несущая способность фундамента максимально увеличивается, а плита может быть тоньше на 15 см.
Выбор устройства монолитной плиты должен основываться на специфике проекта, имеющемся бюджете, технических возможностях и желаемых результатах.
Преимущества железобетонного монолитного фундамента
Подходит для нестабильных грунтов
Монолитная плита поддерживает равномерное распределение нагрузки на стену во время сезонных изменений в волнистом грунте. Такие изменения могут происходить во время сильных заморозков и оттепелей, длительной сырости – всех природных явлений, влияющих на плотность и объем грунта. Все здание, как единая конструкция, равномерно поднимается или оседает в зависимости от движения грунта, сохраняя при этом целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов, которые при таких явлениях проседают неравномерно, что приводит к образованию трещин. Это свойство плиты позволяет строить дома на глинистых и глинистых, торфяных и водонасыщенных почвах и даже на песчаных почвах.
Он характеризуется минимальной усадкой, которая происходит равномерно и безболезненно как для фундамента, так и для всего здания.
Свайный фундамент
Высокая несущая способность
В этом случае вступают в действие обычные законы физики. Чем больше площадь распределения нагрузки, тем меньше давление на фундамент и грунт. Все многоэтажные дома строятся и устойчиво стоят на монолитном плитном фундаменте или в сочетании со столбчатыми и свайными фундаментами.

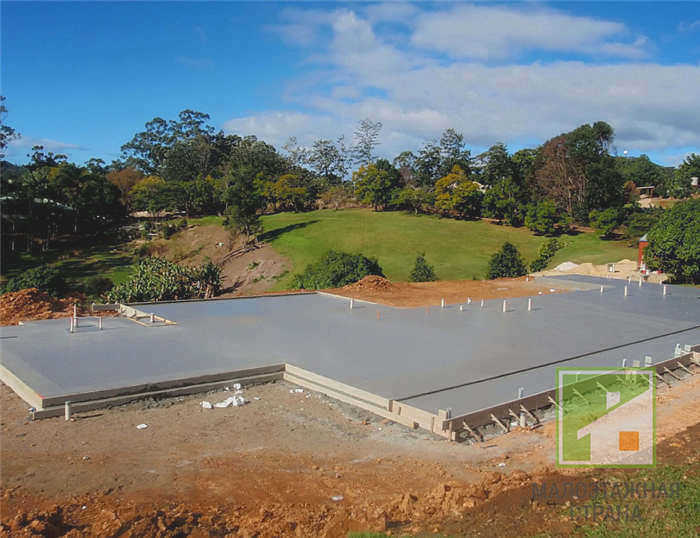

Плитные фундаменты хорошо подходят для тяжелых каменных домов
Долговечность
Правильное устройство с учетом особенностей грунта и поведения самой плиты в процессе эксплуатации, соблюдение требований технологии утепления, гидроизоляции, однородности бетонной смеси, достаточного объема песчано-гравийной подушки и других основных требований обеспечит долговечность и целостность фундамента на многие десятилетия. В среднем срок службы качественного плитного фундамента исчисляется столетиями, то есть он может прослужить не одному поколению. В любом населенном пункте найдется немало таких памятников, где многоэтажное здание стоит на бетонной плите более 100 и даже 300 лет. Однако следует отметить, что долговечность зависит и от правильного ухода за зданием.
Недостатки монолитной плиты в качестве фундамента дома
Высокая стоимость
Стоимость такого фундамента может в 3 и более раз превышать стоимость ленточного фундамента и в 5 раз стоимость свайного фундамента. Такая высокая стоимость объясняется необходимостью использования большого количества бетона и арматуры. В отличие от ленточного фундамента, бетон заливается на всю площадь под будущим домом и на всю глубину фундамента.
Для плитного фундамента требуется в несколько раз больше арматурной стали.

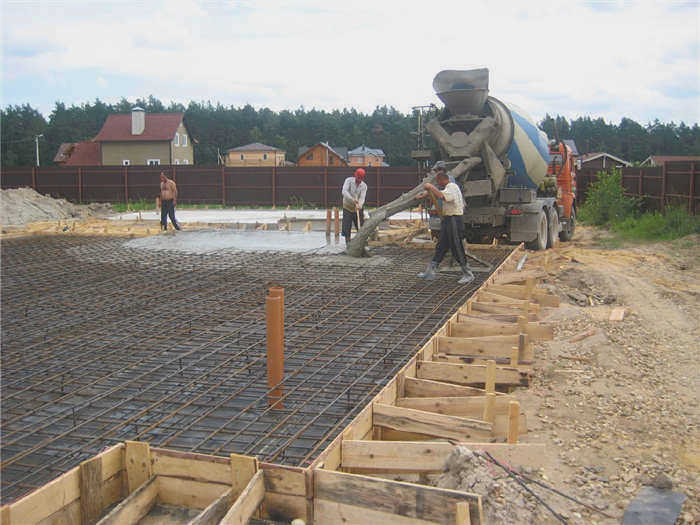

Еще одна существенная статья расходов – необходимость в тяжелой и специальной строительной технике. Для осадки будет использоваться ковшовый трактор, при необходимости следует нанять бетононасос для заливки плиты и доставки бетона на участок. Эти работы, не требующие специального оборудования, достаточно объемны и требуют участия не одного человека. Выравнивание котлована, связывание арматуры, засыпка и уплотнение песчано-гравийного основания может занять более месяца, а бетонные работы при отрицательных температурах не рекомендуются по нескольким причинам.
Для установки плиты перекрытия требуется специальное оборудование
Трудности при замене коммуникаций
В отличие от свайных и плитных фундаментов, где все коммуникации могут быть проложены через пустоту между грунтом и подпочвой, монолитная плита исключает такую возможность. Вся сантехника устанавливается на стадии арматурной сетки и заливается в плиту в монолитном виде. Такое расположение делает замену сантехники в доме очень сложной, если не невозможной. По этой причине рекомендуется использовать наиболее качественную сантехнику, которая прослужит долгие годы, а также покрыть трубы защитной изоляцией от перепадов температуры и влажности. Для таких домов рекомендуется использовать трубы из ПВХ, поскольку они более долговечны и менее подвержены коррозии, чем металлические трубы. Единственный риск – это их повреждение во время монтажа.
Нюансы проектирования монолитной плиты
Как правильно спроектировать фундамент дома? Для этого необходимо смоделировать влияние изгибающих нагрузок, которые могут вызвать крен здания. Учитывая эти нагрузки, необходимо рассчитать толщину монолитной плиты под фундаментом, продумать схему армирования: местную и общую.
Многие предпочитают разрабатывать схему самостоятельно или использовать готовый чертеж. Однако специалисты не рекомендуют этого делать. Даже если вы строите дом своими руками и не имеете плана будущего строительства, важно создать профессиональный проект фундамента, предварительно проведя все необходимые исследования.
Только в этом случае фундамент будет прочным и сохранит свой первоначальный вид через много лет, и вам не придется тратить огромные средства на его строительство.
Исходя из расчетов, толщина плиты может быть 40 см или 20 см. Это зависит от армирования, и в этом же случае характеристики плиты могут значительно отличаться. Чтобы правильно применить армирование, вам потребуется помощь опытного специалиста, который подберет оптимальный по соотношению цена-качество материал.
Если толщина плиты под фундамент небольшая, важно обратить внимание на участки максимальной нагрузки. Это могут быть участки, опирающиеся на колонны, стены и их стыки, бетонные лестницы, кирпичные печи. Если плита достаточно толстая, местное армирование можно не применять, но в этом случае важно, чтобы каркас был прочным.

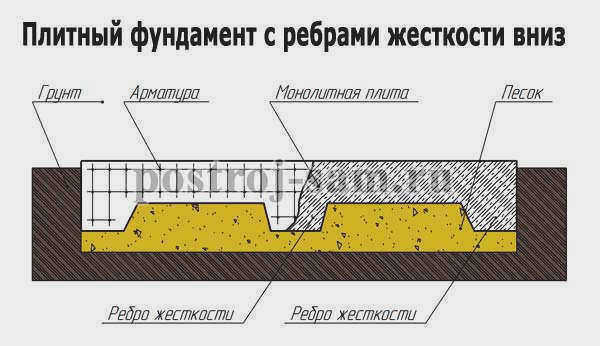

Арматура обеспечит необходимое сопротивление плиты прониканию. На сильно нагруженных участках для уменьшения объема арматуры в грунте следует сделать ребра жесткости. При заглублении фундамента ребра жесткости могут выполнять роль стен подвала, в этом случае они должны быть обращены вверх.
Этапы создания монолитной плиты под фундаментом
Оптимальная глубина монолитной плиты под фундамент составляет 100 см, но если дом не будет отапливаться, необходимо использовать теплоизоляционный материал или закопать подконструкцию до уровня промерзшей почвы.
Первым шагом является подготовка котлована, причем важно, чтобы его размеры были больше, чем плиты. Это требование связано с тем, что потребуется пространство для утепления и герметизации фундамента.
Далее необходимо выровнять фундамент, это можно сделать самостоятельно, но важно не пропустить ни одного участка, так как поверхность должна быть идеально ровной.
Затем следует уложить геотекстиль. Это необходимо для того, чтобы подушка из песка и гравия не проседала в почву. Затем слой песка и гравия необходимо тщательно выровнять, для этого понадобится строительный уровень, а подушка должна быть выровнена на 10 см слой за слоем.
Следующий шаг – прокладка коммуникаций, водопроводных и канализационных труб (если они, конечно, размещены под фундаментом в соответствии с проектом). Затем поверх площадки укладывается тонкий слой пескобетона толщиной 10 см.
Затем укладывается гидроизоляционный материал, например, рубероид или виниловая пленка. Лучше всего укладывать гидроизоляцию в два слоя. Выведите материал за границы плиты, если подвал засыпан, совместите его с гидроизоляцией стен подвала.

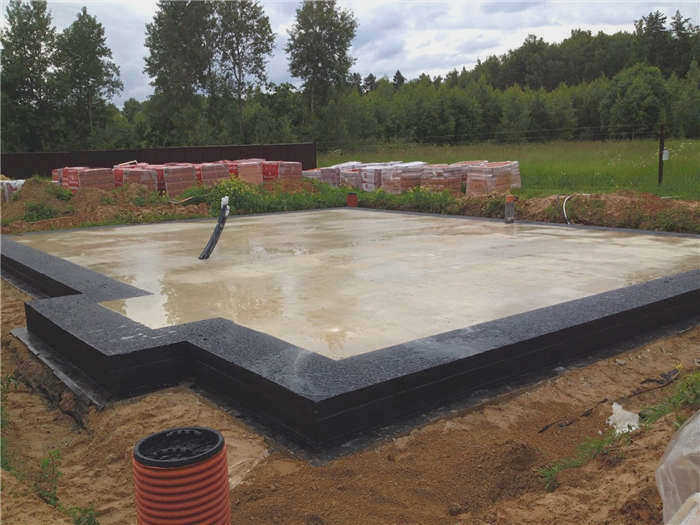

Затем уложите слой полистирола для изоляции фундамента, в качестве защиты можно также использовать виниловую пленку. После завершения монтажа основания приступайте к укладке монолитной плиты.

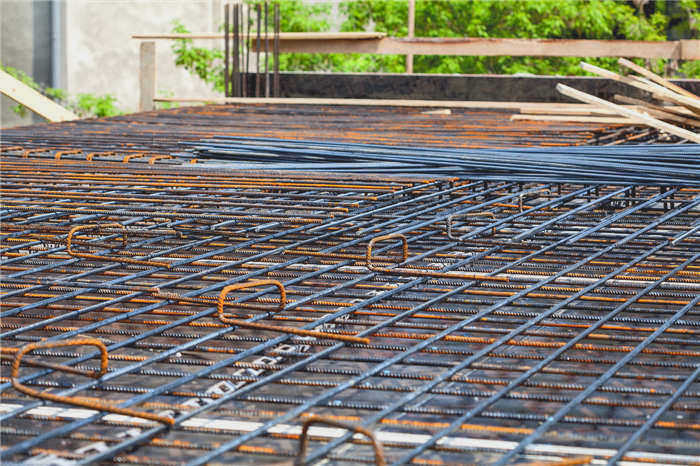

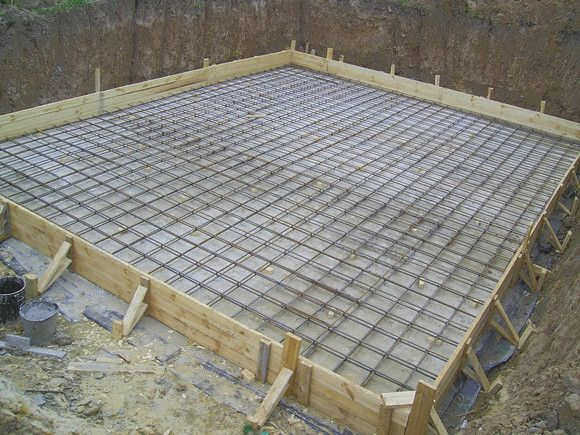

Для этого свяжите или сварите сетку из арматуры. Не располагайте сетку близко к поверхности плиты. Когда сетка будет готова, сделайте опалубку с арматурой, так как давление бетонной смеси достаточно велико. Залейте бетон в подготовленную форму, распределите и уплотните специальным вибратором.

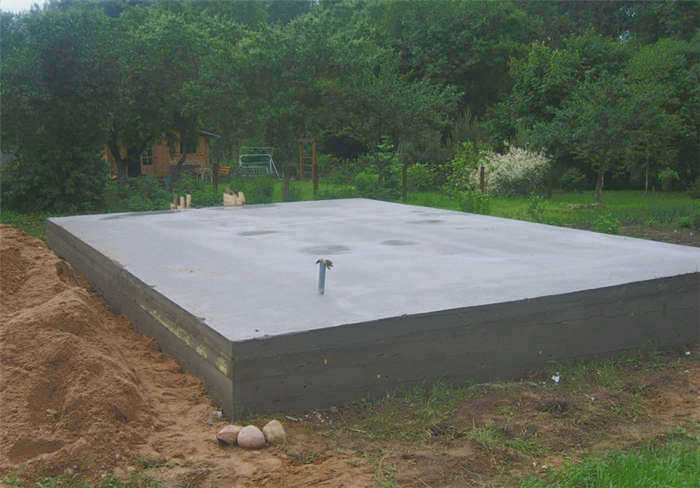

Разровняйте и выровняйте поверхность бетонной плиты и накройте ее полиэтиленовой пленкой, чтобы состав постепенно высыхал. Для затвердевания бетона требуется 21-30 дней. В течение первой недели необходимо ежедневно смачивать поверхность. Когда бетон полностью высохнет, оберните выпущенный гидроизоляционный материал и припаяйте его к краю фундамента. Подготовка монолитной фундаментной плиты завершена, и можно приступать к строительству дома.
