Устройство поля фильтрации для септика

Периметр траншеи следует отметить колышками и натянутой между ними бечевкой. Так легче ориентироваться во время земляных работ.

Содержание

Септик из бетонных колец: устройство, схемы + пошаговый процесс установки.

Септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки ниже, чем в высокотехнологичных биологических станциях (98%). Эта система намного дешевле и проще в строительстве. Почему бы не использовать ее для собственных сточных вод?

Хотите построить септик самостоятельно и не знаете, с чего начать? Мы поможем вам подробно разобраться во всех тонкостях. В данной статье подробно рассматривается строительство бетонного септика, приведены подробные схемы его устройства. В ней также показан пошаговый процесс монтажа, начиная с подготовки материалов и заканчивая вводом системы в эксплуатацию.

Статья дополнена наглядными фотографиями и видеороликами, объясняющими функции септика и процесс строительства двухкамерной очистной станции.

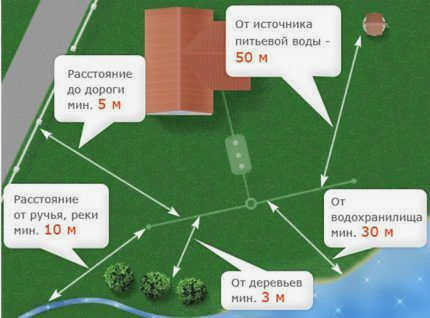

Как расположить септик на участке?

Бетонные круги – хороший материал для производства сточных вод в частном доме. Если участок не находится в экологически охраняемой зоне, то можно сэкономить на сточных водах, так как стоимость такого септика в два раза меньше, чем покупка очистного сооружения.

Перед началом работ необходимо определить тип почвы на участке. От его характеристик зависит выбор системы фильтрации, так как строительство септика из бетонных колец предполагает наличие нескольких резервуаров. Согласно санитарным нормам, перед сбросом в почву вода должна отстаиваться в течение трех и более дней.

Тип почвы можно определить, выкопав яму, расспросив соседей, у которых есть скважина или колодец, или поинтересовавшись на строительной или буровой площадке рядом с участком.

Фотогалерея
Фото из

Септики – это подземные резервуары, в которых сточные воды перерабатываются путем отделения нерастворимого осадка от воды. Затем вода поступает в систему почвенной очистки, а органический осадок перерабатывается анаэробами.

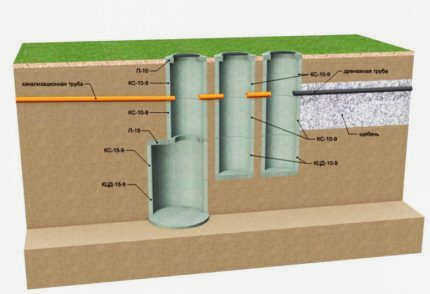

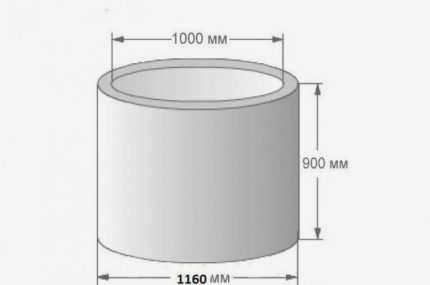

Камеры септика устанавливаются в виде бетонных или железобетонных колец, которые последовательно вставляются в котлован.

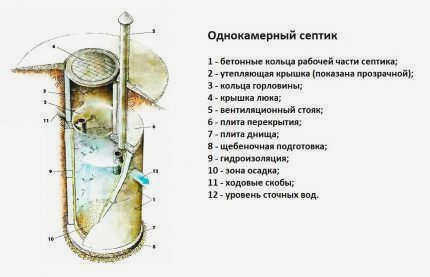

Однокамерный септик фактически является накопительным резервуаром. Его необходимо опорожнять по мере накопления сточных вод. Чаще всего он используется в отдельной канализационной системе для сбора грязной воды из кухни, ванной или ванны.

Для очистки сточных вод используется двухкамерный бетонный септик. В первой камере они оседают и обрабатываются анаэробами. Вторая камера действует как система почвенной очистки, через которую вода сбрасывается в землю.

Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть более трех. Для песчаных почв последняя камера всегда выполняется в виде поглотительного колодца, у которого вместо дна имеется почвенный фильтр

Поглощающий или фильтрующий колодец представляет собой бетонную шахту без дна. Вместо дна камера заполняется фильтрующей породой – гравием, щебнем и песком.

Поле фильтрации для септика – особенности конструкции

Поле фильтрации – это участок земли с относительно большой площадью поверхности, на котором происходит вторичная очистка жидкостей. Этот метод очистки является чисто биологическим и естественным, а также имеет преимущество в виде экономии средств (нет необходимости приобретать дополнительное оборудование или фильтры).

Размер поля фильтрации (ПФ) зависит от наличия свободного места на участке и рельефа местности. Если на участке недостаточно места, вместо ПФ следует построить поглотительный колодец, который выполняет ту же функцию, но занимает меньше места.

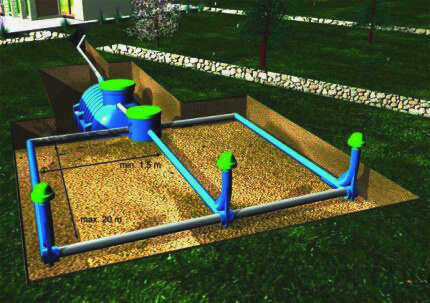

Поле фильтрации для септика своими руками, согласно типовой схеме, представляет собой систему с перфорированными трубами, расходящимися от одного коллектора и уложенными параллельно друг другу с равными расстояниями между канавами, между дном которых и трубами укладывается толстый слой песка и гравия. В прошлом использовались асбестоцементные трубы, но сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательным условием для установки PF является монтаж вентиляции (вертикально установленные стояки, позволяющие кислороду поступать в трубы).

Конструкция системы должна обеспечивать равномерное распределение жидкости по отведенной площади для максимальной очистки, поэтому при проектировании необходимо учитывать несколько важных моментов:

Длина сливных труб не должна превышать 20 метров.
Расстояние между дренажными трубами – 1,5 метра.
Наиболее подходящий диаметр труб – 0,11 метра.
Расстояние между вентиляционными стояками не должно превышать 4 метров.
Высота стояков над уровнем земли составляет не менее 0,5 метра.

Для обеспечения естественного стока жидкостей трубы должны прокладываться с уклоном 2 сантиметра на погонный метр. Каждый дренаж должен быть окружен фильтрующей "подушкой" из песка и гравия (щебня, гравия) и защищен от проникновения грунта геотекстильным полотном.

Типовая планировка

Конструкция всех вариантов фильтрующего поля состоит из нескольких частей:

Фильтрующая "подушка".
Вентиляционные стояки.
Пластиковая дренажная сеть – перфорированные дренажные трубы.
Коллектор – контрольный/распределительный колодец (может быть выполнен из железобетонных колец или пластиковых резервуаров, либо можно приобрести сборный вариант). От этого элемента системы можно отказаться, напрямую соединив систему труб и септик.

В качестве дренажного слоя традиционно используются песок и гравий (галька, щебень). Геотекситил используется для защиты дрен.

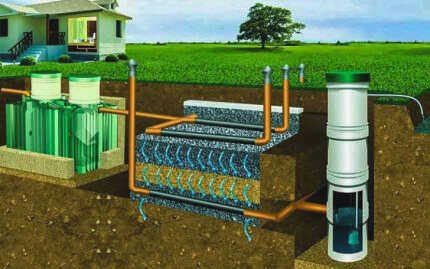

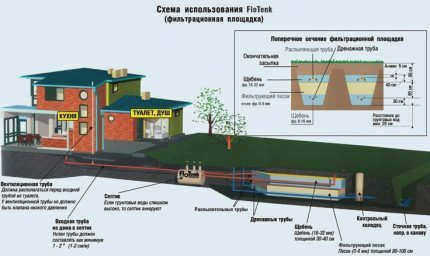

Схема дренажной системы с полем фильтрации

Обратите внимание на толщину дренажного слоя. Минимальной считается общая толщина в 1 метр, но в данной схеме она больше: гравий – 0,3-0,4 метра, песок – 0,8-1 метр.

Планировка поля фильтрации составляет 4 х 3,75 метра. Расстояние между дренами – 1,5 метра, каждая дренажная труба оборудована вентиляционным стояком. В качестве подземного фильтра используется "подушка" из песка и гравия со слоем геотекстиля.

Иногда вместо поля фильтрации используются сборные устройства – инфильтраторы. Они могут быть полезны в ситуациях, когда не хватает открытого пространства, а почва не имеет слоев глины и супеси и обладает достаточной проницаемостью. При необходимости можно установить несколько инфильтраторов одновременно, последовательно соединив их трубами.

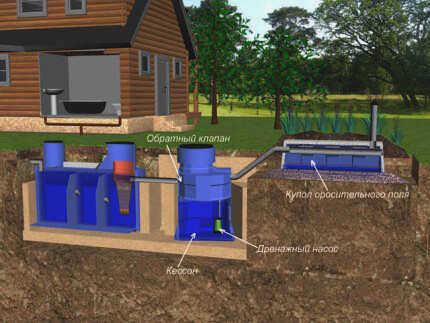

Схема локальной канализационной системы с инфильтратором

Цветники не рекомендуется использовать для полей инфильтрации, поскольку их корневая система может повредить трубы. С другой стороны, цветочные клумбы являются наиболее подходящим вариантом для инфильтратора

Проектирование поля инфильтрации

Начните с выбора места расположения подземной установки. Это гораздо сложнее сделать самостоятельно, поскольку необходимо учесть множество факторов.

Требования к качеству очистки;
размер участка;
тип основного элемента автономной канализационной системы – септика: чем выше качество очистки воды, тем меньше значение поля фильтрации;
планировка зоны вторичной очистки: будет ли установлен коллектор, сколько труб будет использовано, конфигурация системы коммуникаций, выбор расположения вентиляционных стояков и т.д.

Чаще всего компоненты автономной канализационной системы располагаются в одну линию: сначала прокладывается труба, отходящая от дома, затем на дне траншеи устанавливается септик, после чего устраивается поле фильтрации. Это самый удобный вариант, но он требует места рядом с домом. Не менее важно рассчитать размеры поля с учетом емкости почвы, разделив объем бытовых вод, отводимых из септика, на впитывающую способность одного метра почвы поля фильтрации.

Характеристики почвы в районе расположения автономной канализации:

Свойства почвы	Свойства
Уровень грунтовых вод Уровень грунтовых вод	0,5 м – критически высокий
	3 м – низкий
	Постоянно переменный
Тип почвы	Песок
	Торф
	Глина
	Глина

Факторы, перечисленные в таблице ниже, позволят вам построить эффективное поле фильтрации септика своими руками. Однако самостоятельно определить уровень глубины залегания грунтовых вод проблематично, поскольку для этого требуются инструменты и оборудование. Однако, если этот параметр, как и тип почвы, установлен правильно, достигается эффективная секция вторичной очистки. Фильтрующее поле работает более эффективно, если почва рыхлая. С этой точки зрения песчаная почва имеет преимущество. Однако можно встретить и другие типы:

Указания по обустройству

Основная задача при обустройстве поля фильтрации заключается в подготовке почвы. Недостаточно просто снять верхний слой почвы. Необходимо провести земляные работы для создания глубокой траншеи. Объем определяется расчетом – рекомендации приведены выше. Это можно облегчить, если выкопать отдельные траншеи параллельно друг другу. Трубы укладываются на дно каждой траншеи.

Примечание: Глубина подготовленной траншеи или котлована зависит от уровня промерзания грунта зимой, поэтому обычно выкапывается яма глубиной 1,0-1,5 м.

Расположение траншеи/котлована

Достаточно предусмотреть 3 ответвления труб, но чем больше септик и чем больше его емкость, тем сложнее конфигурация системы коммуникаций. Инструкции:

Сделайте траншею или канаву, учитывая геометрию – важно придерживаться прямоугольной или квадратной формы.
Сформируйте песчаную подушку толщиной от 10 см до 1 м.
Засыпьте щебень из гранита или гравия (фракция от 5 до 20 мм), толщина этого слоя может составлять 0,4-0,5 м.
Уложите трубы.
Засыпать их щебнем/гравием, толщина верхнего слоя меньше подземного – 10 см.
Геотекстиль укладывается для снижения риска намокания почвы.

Важно: Если необходимо собирать очищенную воду, делается более сложный "пирог": на дно котлована укладывается слой щебня/гравия, в который помещается дренажная труба большего диаметра, чем дренажная труба, находящаяся ближе к поверхности земли. Между ними следует уложить песок. Толщина слоя составляет до 1 м.

Организуйте систему вентиляции

Остаточные органические загрязнители должны быть разложены микроорганизмами – аэробные бактерии обычно участвуют в процессе фильтрации. Поэтому необходимо обеспечить доступ кислорода, иначе система фильтрации будет неэффективной. Для системы вентиляции используются прямые дренажные трубы, а не перфорированные дренажные трубы.

Типовая компоновка установки

Независимо от габаритных размеров фильтрующего поля, его конструкция состоит из следующих частей:

коллектор (контрольный колодец, распределительный колодец);
пластиковая дренажная сеть (дренажные трубы с отверстиями);
вентиляционные стояки;
Фильтр "подушка".

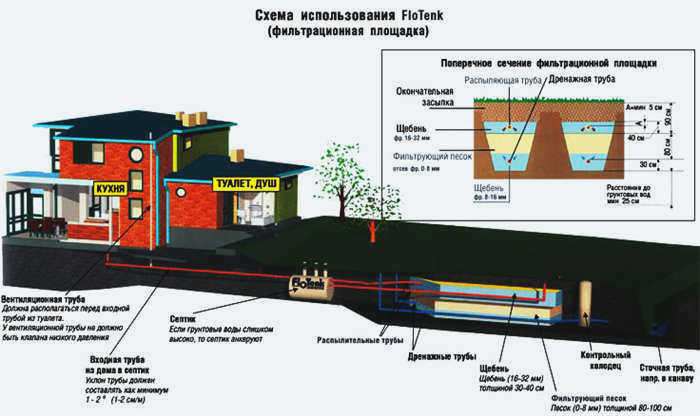

Традиционно дренажный слой выполняется из песка и гравия (щебня, гальки). Для защиты дренажа используется геотекстиль. Дренажная система с ПФ выглядит следующим образом:

Обратите внимание на толщину дренажного слоя. Минимальной считается общая толщина 1 м, в данной схеме она больше: гравий – 0,3-0,4 м, песок – 0,8-1 м.

При устройстве поля фильтрации своими руками не обязательно самостоятельно сооружать коллектор – в продаже можно найти пластиковые канализационные емкости нужного объема.

Часто их делают без распределительного колодца, соединяя септик и систему труб напрямую, но это удобно для небольших ПФ.

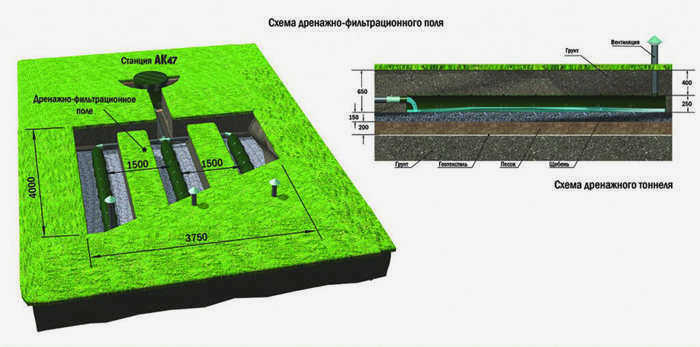

Схема поля фильтрации 4 м х 3,75 м. Расстояние между дренами – 1,5 м, каждая дренажная труба оборудована вентиляционным стояком. В качестве подземного фильтра используется "подушка" из песка и щебня со слоем геотекстиля.

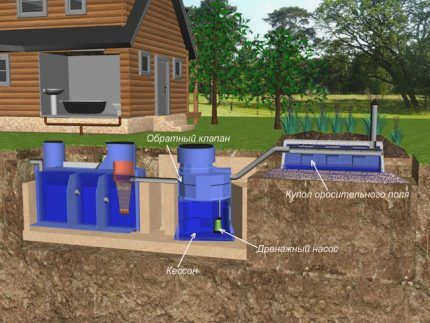

Иногда вместо ПФ используют сборные пластиковые устройства – инфильтраторы. Они пригождаются, когда не хватает свободного пространства, а почва не имеет слоев глины и супеси и обладает достаточной проницаемостью.

При необходимости можно установить несколько инфильтраторов и соединить их рядом труб.

Проектирование поля инфильтрации

Составление проекта является обязательным этапом перед началом любых крупных строительных работ. Он необходим для точной разметки, расчетов, составления сметы, подготовки материалов и учета всех деталей.

Профессионально выполненный проект защищает от ошибок, которые свойственны неопытным новичкам.

Как выбрать схему и место?

Выбор схемы зависит от трех факторов:

тип септика;
наличие земельного участка;
требования к очистке.

Дело в том, что степень очистки у разных септиков разная. Например, станции биологической очистки (Топаз, Астра, Евробион) вообще не нуждаются в поле фильтрации: 98% очищенной воды поступает непосредственно в дренажную канаву или пруд.

С другой стороны, самодельные септики из бетонных кругов, кирпичей или покрышек сами по себе не являются эффективными очистительными устройствами, поэтому вытекающая из них жидкость требует дополнительной очистки.

Рекомендуем ознакомиться с инструкциями по самостоятельной установке различных типов септиков:

Септик из бетонных колец: конструкция, схемы + пошаговый процесс установки
Как построить кирпичную сливную яму: варианты и способы строительства
Как построить септик из шин своими руками: пошаговая инструкция
Как сделать двухкамерный септик из бетонных колец: инструкция по строительству

Как правило, все элементы канализационной системы располагаются в одну линию, которая выстраивается в одном направлении от дома – сначала септик, а затем поле фильтрации.

Схема 3-камерного септика (отстойник + анаэробная камера + накопительный колодец), построенного из бетонных колец, с полем фильтрации, оборудованным системой вентиляции

Это означает, что при строительстве септика необходимо помнить, что часть свободной площади за ним потребуется для строительства ПФ (или, по крайней мере, для установки инфильтратора).

Дренажные туннели

Дренажные туннели – это разновидность фильтрующего поля. Такая конструкция выбирается, когда необходимо отвести большие объемы сточных вод. Характерной особенностью устройства является увеличенное поперечное сечение, что обеспечивает высокую скорость очистки. Преимуществом дренажных туннелей является высокий уровень механической прочности, что позволяет установить поле очистки, которое может быть расположено даже под автостоянкой.

Алгоритм монтажа объекта:

Раскопки Выкапывается траншея глубиной до двух метров. На дне траншеи создается "подушка" из песка толщиной 50 сантиметров. Сверху укладывается слой щебня толщиной 30 сантиметров.

Выполните установку модулей. Перед установкой поверхность должна быть выровнена и уплотнена. Внешние стенки модулей покрываются геосинтетикой.
Соедините элементы. Соедините выходы конструкции с выходами септика.
Установка вентиляции. В отверстия конструкции устанавливаются вентиляционные выходы.

Также устанавливаются георешетки для равномерного распределения нагрузки на конструкцию.
