Устройство раковины на кухне слив с сифоном

Уплотнительное кольцо, установленное в канавке, должно быть покрыто герметиком, чтобы сделать соединение более надежным. Его также необходимо использовать в нижней части резьбового соединения.

Слив и сифон для раковины: конструкция, назначение, особенности монтажа своими руками

Одним из важнейших компонентов бытовых сантехнических систем является сифон для раковины. Он не только удаляет использованную воду, устраняя риск затопления, но и защищает жильцов от вредных канализационных запахов, не позволяя им распространяться в помещении.

Чтобы устройство хорошо выполняло свои прямые задачи, важно выбрать наиболее подходящую по всем параметрам модель, взвесив преимущества и недостатки представленных вариантов.

Конструкция и режим работы

Сифоны, независимо от их разновидности, имеют примерно одинаковую конструкцию и принцип работы. Это металлические или пластиковые трубы или система труб, содержащая форсунки и резервуар.

Устройства подключаются к сливу раковины с одной стороны и к канализации с другой. Использованная вода стекает в сифон, а затем по трубе попадает в общий канализационный стояк.

Фильтрующая сетка в отверстии раковины защищает систему от засорения. Не зря сифон имеет слегка изогнутую форму: определенное количество жидкости задерживается в изгибе, создавая так называемую водяную ловушку. Это предотвращает попадание неприятных запахов в канализацию.

Винт, соединяющий сифон, должен быть изготовлен из нержавеющей стали. Обычный металл с покрытием слишком быстро ржавеет в процессе эксплуатации.

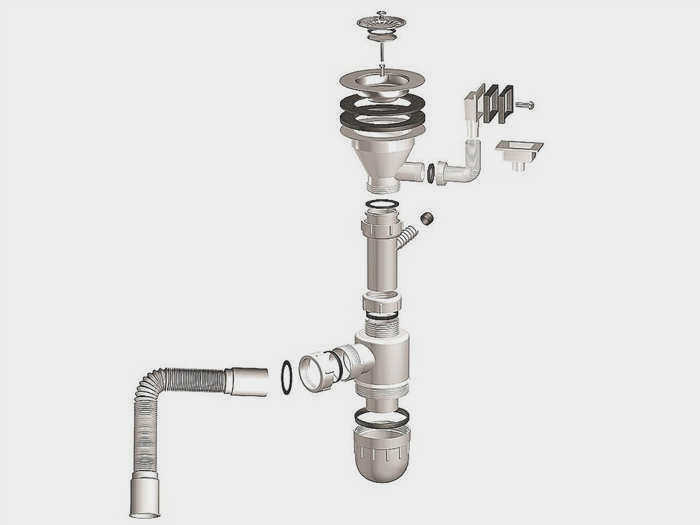

В стандартный комплект оборудования входят следующие детали:

• металлическая решетка на слив – оптимальный диаметр ячейки не более 10 мм;
• входное/выходное соединение;
• соединительный винт диаметром до 8 мм;
• корпус;
• накидные гайки;
• канализационные выходы;
• Уплотнительные кольца для герметизации соединений.

Если сифон оснащен функцией перелива, он поставляется с дополнительным патрубком, который устанавливается на переливное отверстие в раковине.

Сифон становится надежным барьером, препятствующим проникновению канализационных запахов в помещение.

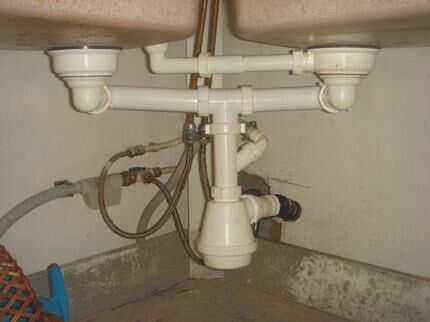

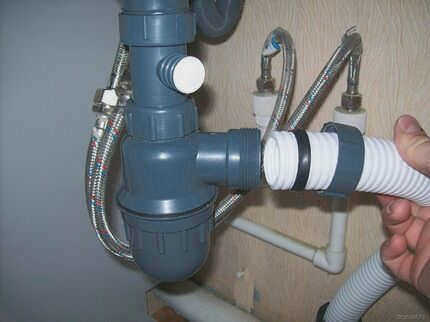

Некоторые модели имеют специальные боковые патрубки для подключения шлангов бытовой техники (стиральной, посудомоечной машины). Изделия для умывальников с двумя чашами оснащены дублирующим сливом.

Их функции и конструктивные особенности

Переливные сливы для ванных или кухонных раковин имеют изогнутую конструкцию, основная функция которой – направлять излишки воды в дренажную систему, предотвращая тем самым переполнение раковины.

Конструкция системы слива для ванны практически идентична конструкции слива для раковины.

При смыве вода сначала попадает в углубление сифона, откуда она перетекает в изогнутое "колено" и движется к общему сливу

Сливной перелив раковины или бассейна состоит из следующих компонентов:

• сифон – это U-образный элемент, выполняющий двойную функцию: предотвращение запаха из слива и защита сливной трубы от засорения.
• сливная труба – изготовленная из гофрированной или жесткой пластиковой трубы, используется для отвода сточных вод в дренажную систему.

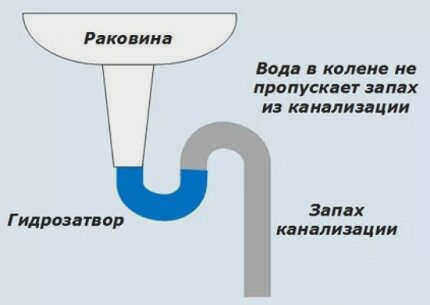

Главный секрет функциональности сифона заключается в его конструкции. Изгибая трубу, вода не покидает ее полностью. Образовавшееся водяное уплотнение служит барьером для проникновения канализационных "амберов" в дренаж.

Самый простой вариант сифона представляет собой пластиковую конструкцию из различных раструбов и гильз диаметром 32-40 миллиметров.

Такие конструкции удобны тем, что их несложно извлечь и очистить механическим или химическим способом в случае засорения.

Вы хотите установить более долговечное устройство, которое не боится засоров? В таком случае лучше приобрести конструкцию в виде перелива для умывальника. Она отличается от традиционных конструкций тем, что имеет дополнительную трубу.

Основные типы систем перелива

Существует несколько типов систем перелива. Одним из самых популярных является конструкция, в которой слив крепится с помощью большой зажимной гайки. Такой способ крепления можно встретить даже в туалетах домов, построенных более двух десятилетий назад.

Классификация по принципу устройства

Сливные сифоны, используемые в соединениях раковин, бывают трех типов: пузырьковые, коленные и комбинированные.

Они различаются по типу конструкции:

1. пузырьковый или локтевой.. Основными элементами конструкции являются два цилиндра, погруженные один в другой. Внутри колбы находится тройник, который распределяет жидкость и образует жидкостный барьер.

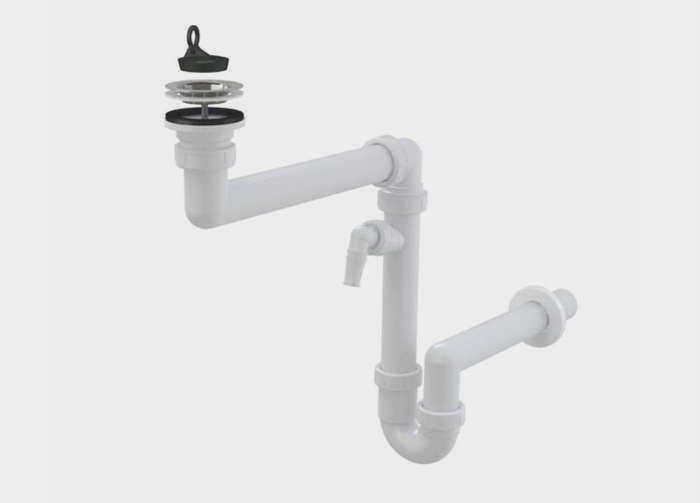

2. Трубчатый. Основным элементом этой двухоборотной конструкции является колено трубы в форме буквы 'S' или 'U', которое образует водяное уплотнение.
3. Устройства смешанного типа.. Помимо элементов конструкции бутылочного типа, которые комплектуются двумя перегородками, они также оснащаются гофрированным шлангом.

В устройствах бутылочного типа сточные воды поступают в сифон, а затем движутся по внутренней трубе меньшего диаметра. Достигнув дна, сточные воды поднимаются через полость между внутренним и внешним цилиндрами и попадают в канализационную трубу.

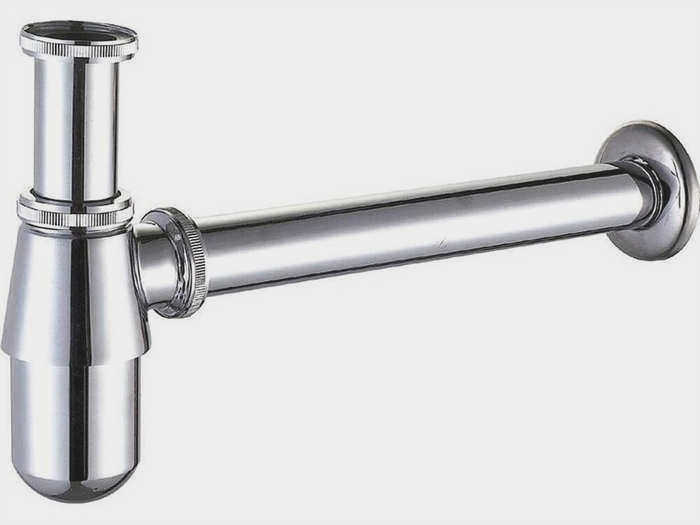

Бутылочные модели обязаны своим названием вытянутой форме резервуара, который очень похож на этот стеклянный сосуд.

Бутылочные сифоны имеют то преимущество, что даже при нечастом использовании сантехнического прибора сифон в канализации долгое время не пересыхает. Этот эффект достигается благодаря тому, что выход сифона расположен примерно посередине колбы.

Многие владельцы предпочитают сифон в форме бутылки, так как при необходимости к нему всегда можно подключить несколько сливов. Для этого достаточно оснастить конструкцию дополнительным элементом.

Детали и инструменты

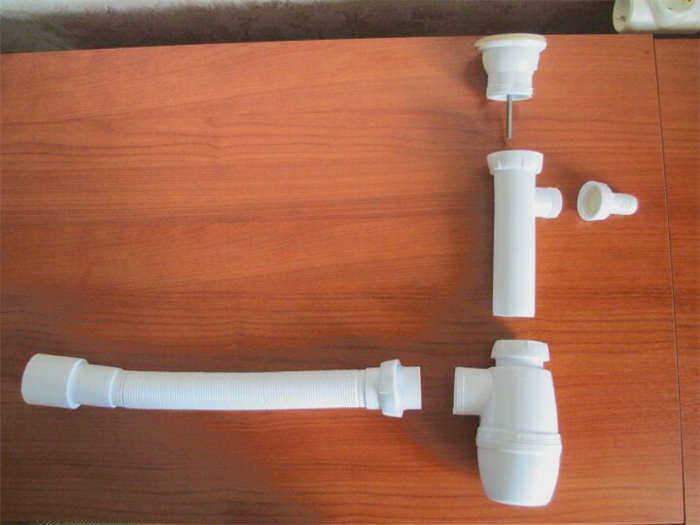

Для того чтобы понять, как подключить сифон к кухонной мойке, необходимо разобраться, из какого набора деталей он состоит. Чаще всего в комплекте поставляются следующие компоненты:

• Решетка, закрывающая слив раковины;
• Резиновые прокладки;
• Выпускной патрубок;
• Гайки и болты, соединяющие мойку с корпусом;
• корпус;
• Соединитель слива;
• гайка для соединения со сливной трубой.

Детали, входящие в комплект сифона, являются стандартными и подходят ко всем современным раковинам.

Единственный необходимый инструмент – отвертка. Может потребоваться использование герметика, но в этом нет необходимости, поскольку мировые производители выпускают сантехнику и детали в стандартной комплектации, так что все изделия подходят друг к другу.

Установка сифона для раковины

Начните с проверки того, что все детали на месте. Их перечень можно найти в инструкции, и даже если недобросовестный производитель не укомплектовал комплект, в инструкции будет полный список всех компонентов. Кроме того, предварительно изучив алгоритм, работа будет намного проще.

На этом этапе не помешает проверить качество комплектующих, особенно если набор был недорогим. Обрезки содержат острые края и заусенцы, которые могут повредить уплотнения. Лучше срезать их ножом. Неровности приводят к тому, что сборные элементы неплотно прилегают друг к другу, что позволяет воде просачиваться наружу.

Установка производится сверху вниз в следующем порядке

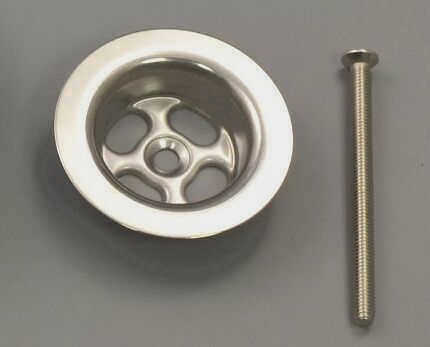

1. Защитная решетка крепится к чаше над сливным отверстием. Обычно она поставляется с двумя прокладками. Если их толщина менее 4 мм, рекомендуется приобрести более толстые. Белая решетка устанавливается в передней части чаши, а черная – в нижней. Сливная труба соединяется с ней с помощью этих прокладок. Она крепится к решетке с помощью металлического винта, расположенного в центре решетки. Винт следует крепко затянуть отверткой, чтобы не повредить резьбу. В некоторых моделях прокладки приклеены. Существуют также версии, которые крепятся без винтов с помощью пластиковой гайки, расположенной снизу.
2. Пузырек вставляется в патрубок – на только что накрученную трубку надевается накидная гайка диаметром 32 мм с резьбой, направленной вниз, а затем устанавливается коническая прокладка. Широкая сторона прокладки должна быть обращена к гайке. Высоту корпуса можно регулировать в широком диапазоне. Если он поднят выше, опорожнение может быть затруднено. Если он расположен слишком низко, существует риск опрокидывания пузырька. После того как высота отрегулирована, затяните гайку. Для этого не нужны никакие инструменты – операция не требует практически никаких усилий.
3. С нижней стороны к корпусу прикручена крышка, которая служит в качестве смотровой заслонки. Если она засорится, ее можно снять и прочистить.
4. Слив колбы оснащен гайкой с патрубком. Другая сторона с удлиненной черной прокладкой на конце вставляется в сливную трубу. Прокладка необходима для предотвращения попадания запахов канализации и сточных вод в канализацию в случае засора.
5. Убедитесь, что все соединения герметичны. Для этого подключите воду под низким давлением, подставив под нее ведро. Если утечек нет, давление можно увеличить.

Какие типы сифонов для раковины существуют?

В соответствии со спецификой конструкции изделия делятся на три класса.

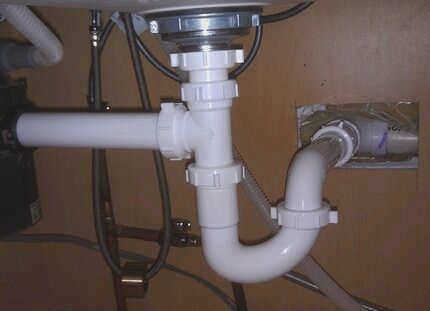

• Трубы надежны и долговечны, просты в обслуживании. Они изготавливаются из жестких труб из металла или пластика. Средняя часть изогнута в форме "S" или "U" для обеспечения блокировки воды.

Изделия могут быть разборными или цельными, со специальными герметичными отверстиями для удаления скопившейся грязи. Один недостаток – жесткая конструкция требует определенной сноровки при установке.

• Бутылочные сифоны – Бутылочные сифоны в настоящее время являются самым популярным вариантом. Несмотря на сложность установки, они значительно опережают конкурентов по простоте использования. Помимо верхней части и соединительной трубы, изделия поставляются с бутылкой или цилиндром.

Все загрязнения, стекающие вместе с водой, остаются на дне колбы, не попадая в канализацию. Нижняя часть корпуса может быть отвинчена, что позволяет устранять засоры без демонтажа всей системы. Бытовые приборы со сливом также могут быть подключены к колбе с помощью дополнительных патрубков.

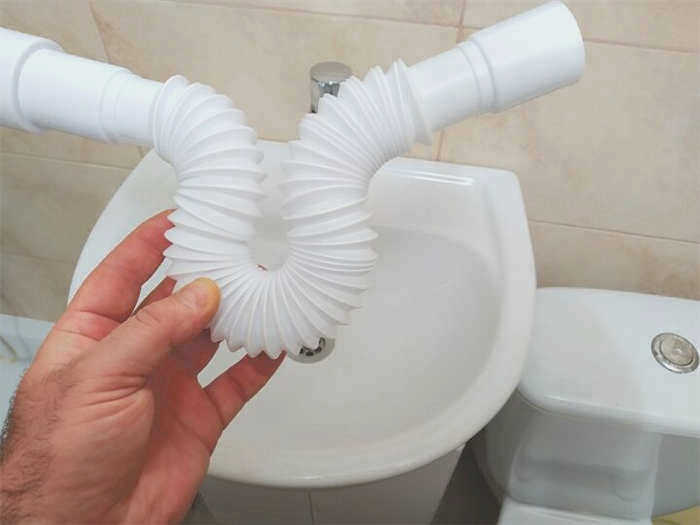

• Волновой сифон – это элементарное устройство, которое работает благодаря своей гибкости. Он состоит из гофрированной трубы соответствующей длины, с металлической или пластиковой чашей и решеткой, которая устанавливается на раковину. Другой конец вставляется в слив, а центр загибается для создания водяного уплотнения.

Как правильно выбрать сифон для вашей раковины

При покупке следует придерживаться нескольких правил:

• Гофрированные модели идеально подходят для узких, труднодоступных мест, а бутылочные сифоны лучше подходят для кухонь;
• сифонные выпуски выпускаются в двух стандартных моделях диаметром 40 и 50 мм. Типичные канализационные выпуски имеют диаметр 50 мм. Поэтому при неправильных размерах придется использовать переходник с резиновой манжетой;
• Если вы планируете оставить дно раковины открытым, то лучшим вариантом будут бутылочные и трубные модели из хромированной стали, латуни, бронзы.

Сифон, который остается на виду, подбирается таким образом, чтобы его стиль, цвет и дизайн сочетались с другими металлическими деталями в помещении – кранами, стойками и штангами, ручками.
