Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от седла. Пропан поступает в рабочую камеру, заполняя ее и повышая в ней давление. Он воздействует на мембрану, сжимая основную пружину. При достижении рабочего давления мембрана опускается, тянет за собой шток и закрывает клапан. Когда используется пропан, давление в рабочей камере падает, пропан под высоким давлением снова открывает клапан, и газ снова поступает в рабочую зону. В устройствах реверсивного типа клапан открывается под действием основной пружины, преодолевая силу газа высокого давления. Когда рабочая зона заполняется и достигается заданное давление, шток опускается, закрывая клапан. По мере расходования пропана давление в рабочей зоне падает, и пружина снова открывает клапан. Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовом и профессиональном применении.
Регулятор пропана. Создание рабочего давления

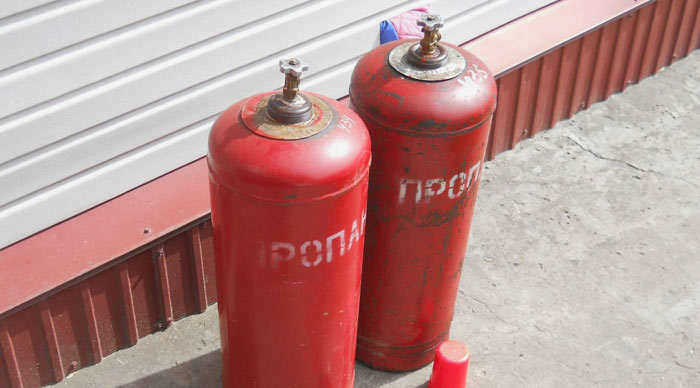

Сжиженный газ, который заправляется в баллон для дальнейшего использования, всегда находится под повышенным давлением. Чтобы снизить это давление, на баллоне должен быть установлен специальный тип клапана – регулятор давления пропана. Регулятор давления автоматически поддерживает заданный уровень давления газа. В соответствии с правилами безопасности это устройство всегда окрашено в ярко-красный цвет – такой же, как и пропановые баллоны.
Конструкция и типы
Пропан (CH3)2CH2 – Природный газ с высокой теплотворной способностью: теплотворная способность при 25 °C превышает 120 ккал/кг. В то же время его следует использовать с особой осторожностью, поскольку пропан не имеет запаха, но даже при концентрации в воздухе всего 2,1% он взрывоопасен. Особенно важно то, что пропан, будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3 ), плавает и поэтому даже в относительно низких концентрациях представляет опасность для здоровья человека.

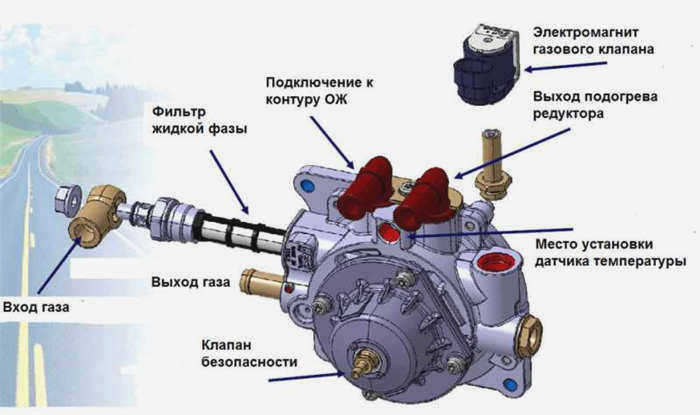

Регулятор давления пропана должен выполнять две функции – обеспечивать четко определенный уровень давления при подключении к нему оборудования и гарантировать стабильность этого давления при последующей эксплуатации. Наиболее распространенными приборами такого рода являются газосварщики, газовые обогреватели, калориферы и другие виды отопительного оборудования. Этот газ также используется в пропановых баллонах автомобилей, работающих на жидком топливе.

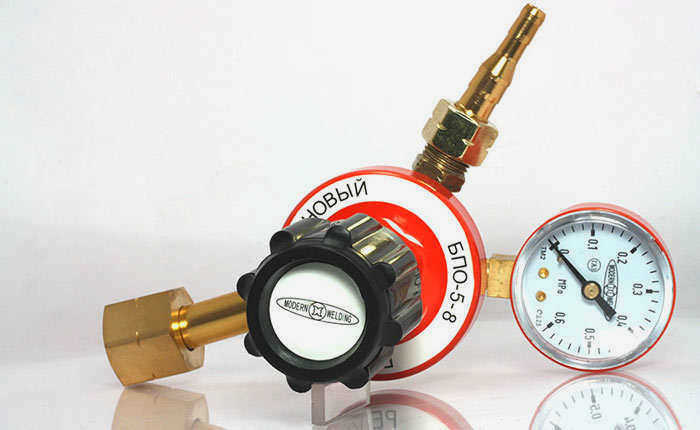

Регуляторы пропана бывают двух типов – однокамерные и двухкамерные. Последние используются реже, поскольку они более сложны, а их характерная особенность – последовательное снижение давления газа в двух камерах – применяется на практике только при повышенных требованиях к допустимому уровню перепада давления. Типичные модели регуляторов – BPO 5-3, BPO5-4, SPO-6 и т.д. Вторая цифра в обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

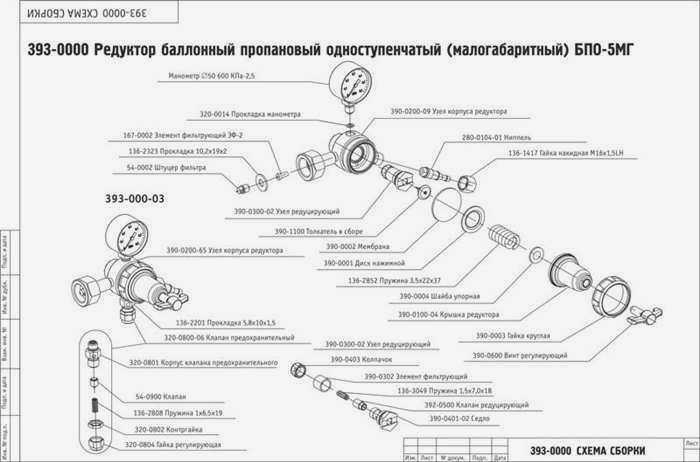

Конструктивно однокамерный регулятор давления пропана типа BPO-5 (однокамерный регулятор давления пропана) состоит из следующих узлов и деталей:
Конструкция и типы

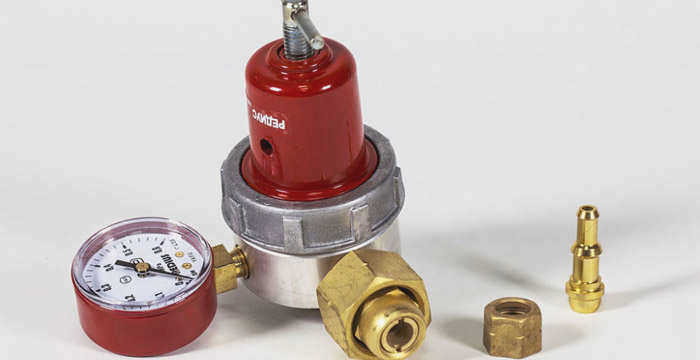

Конструкция устройства довольно проста, но его изготовление требует высокой точности измерений и тщательной обработки седла клапана. Регулятор пропана состоит из следующих узлов и деталей:
- Герметичный корпус из металла или ударопрочного пластика.
- Впускной фитинг, оснащенный накидной гайкой.
- Сетчатый и объемный фильтр.
- Рабочий патрубок оснащен резьбовым соединителем.
- Камеры высокого и низкого давления, разделенные гибкой мембраной.
- Клапан, его седло с уплотнением и шток.
- Возвратная или редукционная пружина.
- Регулировочный винт.
- Регулировочная пружина.
- Манометр.
Регуляторы пропана бывают двухступенчатыми или одноступенчатыми. В одноступенчатом адаптере давление снижается от давления на входе до рабочего давления за один шаг. Двухступенчатый адаптер имеет дополнительную камеру высокого давления и дополнительный клапан. Такая конструкция эффективна при очень высоком давлении на входе и используется в особых случаях. Одноступенчатые адаптеры для баллонов являются наиболее распространенными благодаря простоте конструкции и удобству использования.
На корпусе устройства должны быть нанесены штамп или постоянная маркировка с указанием его параметров, включая дату изготовления, пределы давления, тип газа и мощность. Пропановые адаптеры, как и пропановые баллоны, окрашены в красный цвет.
Принцип работы регулятора

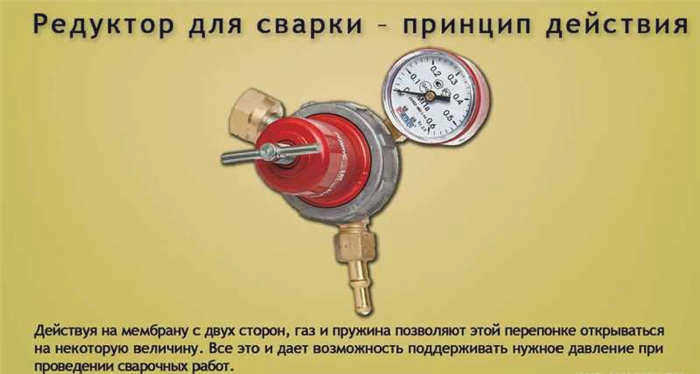

Пропан поступает в камеру высокого давления через входной штуцер. Он давит на мембрану, сжимает пружину и открывает клапан. Газ поступает в камеру низкого давления и давит на мембрану с другой стороны. Как только это давление вместе с силой сжатой пружины сравняется с заданным рабочим значением, клапан закрывается, и подача газа в камеру прекращается. В рабочем патрубке создается заданное пониженное давление. Когда газ выходит из рабочей камеры, давление газа на входе снова сжимает пружину и открывает клапан, и новая порция газа поступает в рабочую камеру. Цикл повторяется. В двухступенчатом пропановом регуляторе рабочая камера первой ступени является камерой высокого давления второй ступени.
При выборе пропанового адаптера обратите внимание на его характеристики, выбитые на корпусе или нанесенные несмываемой краской. Критическими для выбора будут:
- Рабочая температура.
- Максимальное давление на входе, кг/см3 .
- Рабочее давление, кг/см3 .
- Максимальный расход газа, м 3 /ч.
- Способ подключения.
Большинство моделей имеют диапазон рабочих температур -15+45˚C. Этого достаточно для надежной работы прибора в умеренном климатическом поясе. Максимальное давление на входе обычно составляет 25 кг/см3 , что позволяет работать от баллона. Рабочий напор не должен быть меньше, чем требуется по техническим данным пользовательского устройства. Большинство из них имеют расход менее 3 кг/см3 . Использование пропанового адаптера с максимальным расходом меньше, чем суммарный расход потребляющих устройств, приведет к нестабильной работе, прекращению горения и возникновению пожарной опасности. Способ входного соединения обычно общий для всех и определяется выходным соединением стандартного газового баллона. Это накидная гайка с резьбой ½" и левой резьбой. Для отвода рабочее соединение немного сложнее. Некоторые пропановые адаптеры, особенно бытовые, предназначенные для подключения газовых плит или радиаторов, поставляются с единственным вариантом – ниппельным отводом 6,3 мм. Такие адаптеры стоят дешевле.

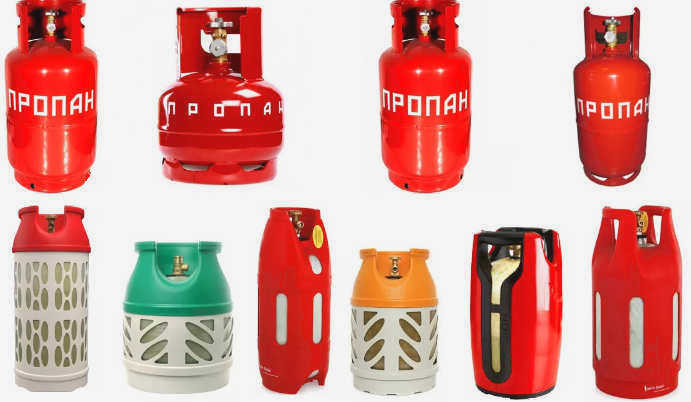

Особенности композитных газовых баллонов
Композитные газовые баллоны в последнее время становятся все более популярными. Это объясняется их преимуществами перед стальными аналогами.
- Вес. Почти в два раза меньше веса стальных.
- Простота в обращении. Удобные ручки.
- Прозрачность. Легко увидеть уровень наполнения.
- Легко хранить. Возможность штабелирования.
- Срок годности. Практически неограниченный срок службы.
- Безопасность использования. Благодаря отсутствию искр и встроенному предохранительному клапану газового баллона и плавкой вставке.
Композитные баллоны, поставляемые на российский рынок, производятся в Чехии, Норвегии и Индии. Приобретая такой баллон, необходимо уточнить стандарт подключения. Если газовый баллон укомплектован по российскому стандарту – вы можете использовать стандартный регулятор под газовый баллон. Если же газовый баллон поставляется с европейским соединением, то необходимо будет заказать переходник или приобрести импортный редуктор. Обратите внимание, что любое дополнительное соединение увеличивает риск утечки газа.
Что такое регулятор давления пропана
Конструкция всех пропановых регуляторов очень похожа. Все они имеют:
- Герметичный корпус из алюминия, латуни или пластика.
- Входной патрубок для подключения к баллону.
- Выходной патрубок для подключения к ресиверу.
- Резервуар высокого и низкого давления.
- Гибкая мембрана.
- Клапан и шпиндель.
- Возвратная пружина.
- Рабочая пружина.

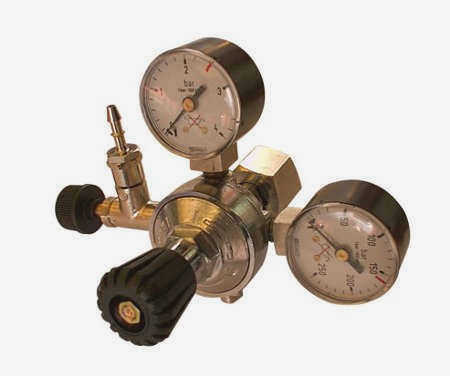

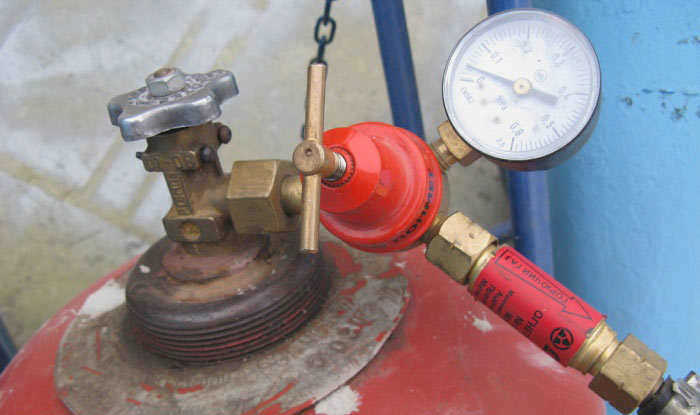

Профессиональные регуляторы давления газа оснащены манометром, регулировочным винтом или ручкой и резьбовым входным соединением. Корпус регулятора имеет цилиндрическую форму благодаря использованию круглой мембраны, которая изгибается внутри камеры рабочего давления. Впускной и выпускной патрубки выступают из корпуса.
Редуктор давления для газовых баллонов
Выбирая редуктор давления для газового баллона, мы считаем необходимым коснуться самого баллона. Технологический процесс и повсеместное внедрение новых инновационных материалов накладывает свой отпечаток. На рынке все чаще появляются новые композитные баллоны, которые приходят на смену старому поколению. Новые модели, в отличие от своих старых предшественников, легче и обеспечивают более высокий уровень безопасности. Новейшие технологии проходят многоуровневые испытания, а композитный баллон обычно взрывают на полигонах, но даже после таких испытаний вы не обнаружите никаких мелких брызг.
Композитные баллоны не подвержены внутренней коррозии, они легкие и удобные. Тем не менее, сами по себе они не способны равномерно подавать газ. Заполненный баллон, очевидно, дает более сильное давление, чем полупустой. На помощь приходит газовый регулятор, задача которого – регулировать давление на выходе из составного баллона и поддерживать его на необходимом уровне в течение всего срока службы.
Для композитных баллонов хорошо подходят одобренные в Европе регуляторы давления газа. Одним из них является отечественный регулятор давления газа A300i-A310i IGT. Положительными особенностями изделия являются:
- Наличие гайки, которую можно затягивать вручную;
- Увеличение срока службы регулирующей мембраны до 10 лет;
- Конструкция обеспечивает максимальную герметичность муфт;
- газовый шланг на штуцере без резьбы зажимается хомутом.
Хотя значение этого устройства в создании условий для безопасной эксплуатации плиты или другого прибора трудно переоценить, регуляторы давления газового баллона для дома обычно продаются по доступной цене. Хотя цена редко превышает 300-400 рублей, эти устройства могут спасти не только дом от опасных ситуаций, но и жизни людей.
Регулятор давления газового баллона, цена и виды
Попробуем выбрать регулятор для газового баллона из тех популярных типов, которые наиболее востребованы потребителями. Рассмотрим рынок газовых приборов и объясним, какова цена регулятора давления газа в газовом баллоне на конец 2017 года.

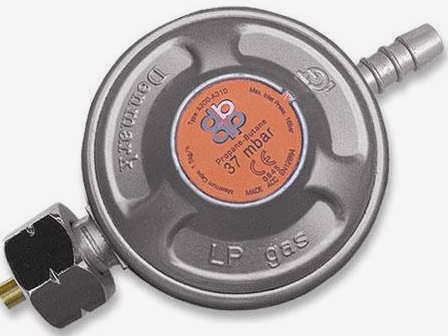

Бытовой газовый регулятор RDSG для стабилизации пропана
Лидером рынка и потребителем в коттедже является прибор РДСГ-1-1.2 "Лягушка" с резьбовым креплением. Не менее популярен редуктор РДСГ-2 "Балтика" с безрезьбовым соединением. Оба лидера представляют собой наиболее простую конструкцию. Следовательно, они могут предложить минимально низкую стоимость.
Паспортные характеристики:
– Давление на входе варьируется от 0,7 до 15,7 бар;
– Давление на выходе находится в диапазоне регулировки от 30 до 32 мБар;
– Вес устройства 310 г;
– Эксплуатация от -30 до +45 ±3 °C;
– Характеристика расхода газа 1,2 м3/ч.
Регулятор rdsg 2-1.2 Baltika или rdsg 1-1.2 Frog можно приобрести по цене до 350 рублей.
| Давление на входе | давление на выходе | Производительность газа м3/ч | Вес г. | Цена руб. | |
| Регулятор M714 | 0 – 20 Бар | 30 мБар | 0,5 | 250 | до 500 |
| Редуктор N240 | 20 – 60 Бар | 18 мбар | 0,5 | 400 | до 2000 |
| Редуктор давления БПО-5 | 2,5 МПа | 0,3 МПа | 5 | 700 | до 1000 |
| Редуктор давления БКО-25 | 20 МПа | 0,8 МПа | 25 | 1200 | до 1200 |
| Редуктор БКО-50 | 20 МПа | 1,25 МПа | 50 | 1450 | до 1500 |
| Редуктор ББО-80 | 20 МПа | 1,25 МПа | 80 | 2100 | до 1700 |
| Редуктор РКЗ-250 | 20 МПа | 1,6 МПа | 250 | 6700 | до 17 000 |
| Редуктор РКЗ-500 | 20 МПа | 1,6 МПа | 500 | 8300 | до 23 000 |
