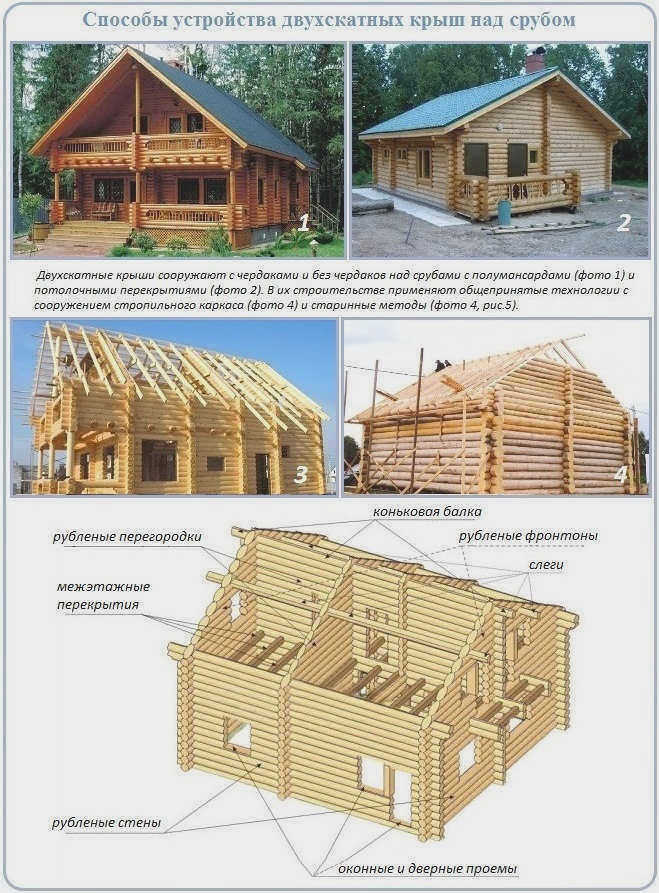

Двускатная крыша на срубе: анализ вариантов строительства + технологические тонкости
Строительство крыши над срубом – задача не из легких, требующая навыков опытного плотника и знаний в области материаловедения. Подрядчику необходимо заранее потренироваться в выполнении стыков. Он должен учесть традиционную усадку деревянных стен.

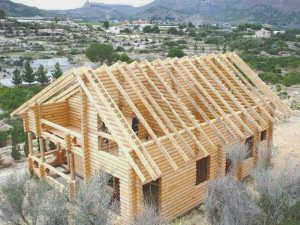

Чтобы скатная крыша бревенчатой избы была построена в совершенстве, необходимо знать, как ее строить, в том числе владеть старинными кровельными техниками. Информация, которую мы предлагаем, будет полезна как для тех, кто делает это самостоятельно, так и для клиентов бригад строительных служб, проводящих значительную проверку.
'Проблемы деревянного строительства
Популярность бревенчатых срубов, шале и жилых домов объясняется удивительной атмосферой, напоминающей о корнях людей. Здания из натурального дерева выделяются отличными теплотехническими характеристиками и привлекательной ценой. Важным преимуществом является способность пропускать излишки водяного пара. Нельзя не упомянуть и о солидных экологических преимуществах.
Однако востребованный природный строительный материал имеет внушительный список недостатков. Помимо горючести и чувствительности к избыточной влаге, плотников-строителей и будущих владельцев должны насторожить:
- Нестабильные размеры деревянных конструкций. Линейные перемещения, вызванные влажностью и температурными колебаниями, будут сопровождать строение до конца его жизни. В первые несколько лет элементы деревянной системы двигаются более активно; со временем "хрупкость" уменьшается, но не исчезает.
- Обязательная усадка, при которой сруб обычно не укладывают хотя бы год, лучше происходит через два-три года после укладки панелей. После строительства брус проседает в среднем на 10-20%, что следует учитывать при проектировании дома. Стены из клееного бруса менее подвержены прогибу, но их использование также не позволит полностью устранить изменения высоты коробки.
- Разница заключается в векторном направлении усадки. Интенсивные изменения размеров происходят поперек бревна, т.е. перпендикулярно волокнам. Вдоль волокон размер древесины меняется незначительно: усадку по длине бревна даже не стоит рассматривать.
Деревянная крыша обязательно "отвалится", если не учесть вышеперечисленные обстоятельства. Между основанием дома и системой крыши появятся щели, через которые будут проходить капли дождя и талая вода. Затем древесина начнет гнить, что приведет к полному разрушению не только верхней части здания, но и всего дома.
Почему лучше сделать стропила самому?
Потому что проще купить готовые стропила, при этом вы получаете множество бонусов:
- Короткий срок изготовления.
- Технологическая точность всех деталей.
- Одинаковые, уже выверенные размеры всех элементов конструкции.
Однако будьте готовы к следующим недостаткам:
- Высокая стоимость (как минимум вдвое выше, чем при самостоятельном изготовлении стропил).
- Задержки в доставке (особенно в сезон).
- Использование некачественной или недостаточно просушенной древесины (и тогда крыша будет "болтаться").

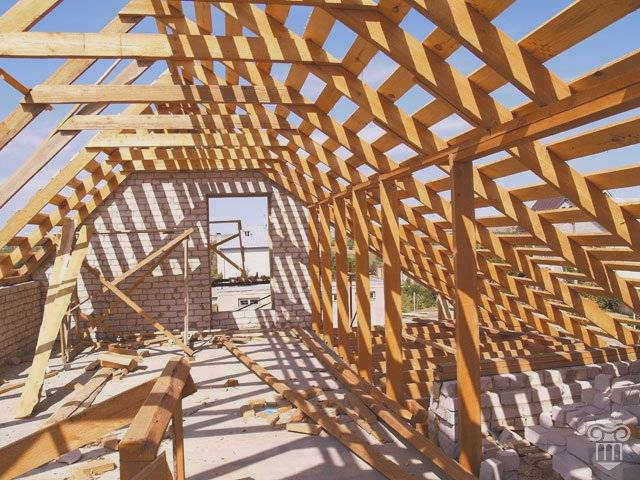

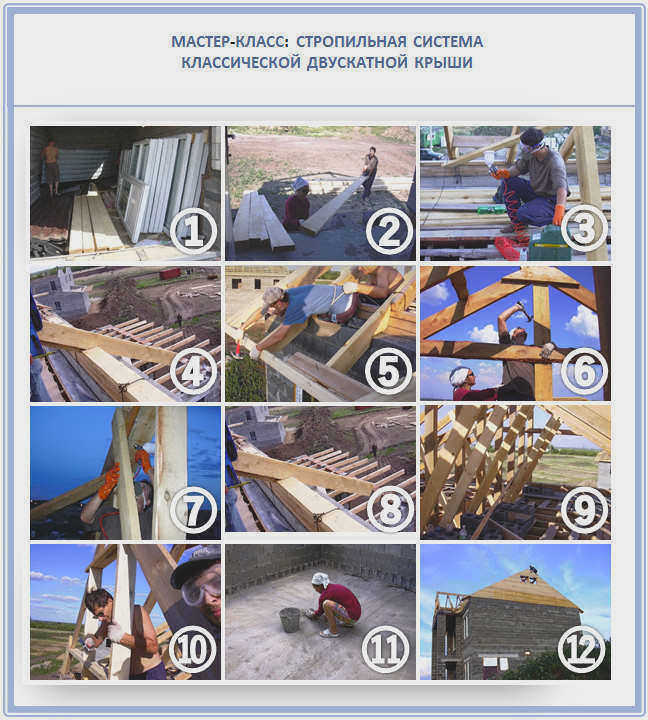

Удобство или качество? Если вы не первый раз вырезаете или выпиливаете что-то из дерева, то дерзайте и делайте стропила сами! Вот как это выглядит в реальности:

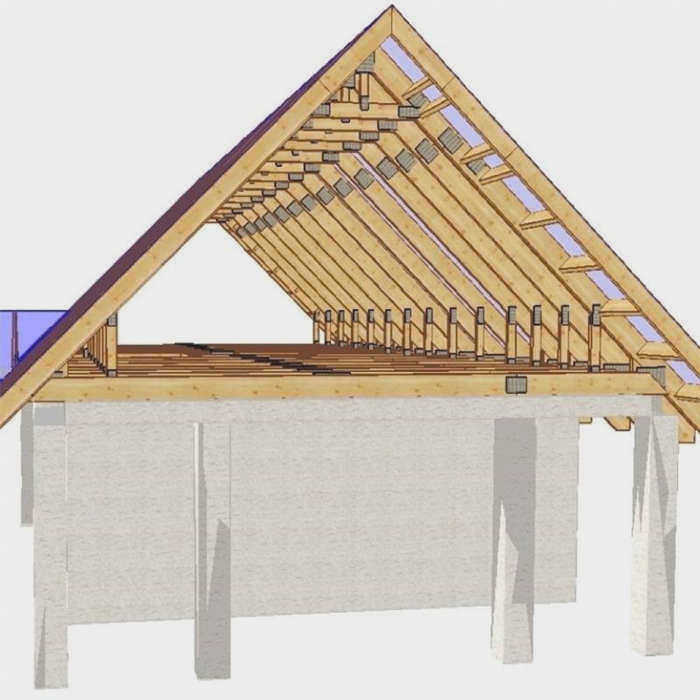

Проще говоря, стропила в строительном мире обычно делятся на первичные стропила, то есть стропила, которые поддерживают крышу, и вторичные стропила, которые находятся внутри крыши и поддерживают потолок и стены мансарды (если планируется). От того, насколько точно и правильно была заранее рассчитана стропильная система, зависит прочность и надежность будущей крыши.

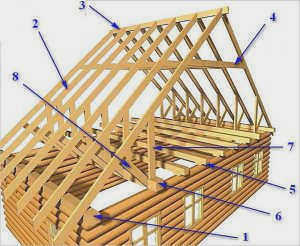

Стропильная система любой скатной крыши состоит из таких основных элементов, которые необходимо изготовить:
- Мауэрлат.
- Вертикальные стойки.
- Стропила.
- Стропила.
- Подкосы.
- Коньковая обрешетка.
Сложные конструкции крыш с большим количеством компонентов лучше доверить профессионалам, но с крышей небольшого дома на одну семью можно справиться. Для этого вам понадобятся эти простые формулы, которые помогут вам определить, какой толщины должны быть стропила, с каким шагом и пролетом:
Как спроектировать вашу будущую крышу.
Золотое правило при строительстве крыши – семь раз отмерь и только один раз отрежь. Прежде всего, важно понимать, что каждое стропило имеет свое индивидуальное положение. Поэтому сначала сделайте подробный проект, желательно в специальной программе. Только после этого отметьте на 3D-модели будущей крыши, где именно и какие соединения стропила будут делать с колонной и друг с другом.
Важно как можно точнее указать угол наклона стропил и угол, под которым они будут обрезаны. Вам не нужно беспокоиться о том, как сделать все эти стропила для скатной крыши самостоятельно: все, что вам нужно, – это простой станок.
Определение угла наклона крыши: расчет нагрузок
Уклон скатной крыши варьируется от 5° до 90°. Однако наиболее проверенным и стандартным вариантом является 35°-40°, при котором наиболее рационально распределяются нагрузки и используются строительные материалы.
Простые скатные крыши строятся, когда под крышей в будущем будет только нежилой чердак, основной функцией которого является вентиляция и регулирование теплообмена. Однако, когда помещение под крышей планируется как жилая мансарда, изначально планируется так называемая скатная крыша. Отличие заключается в том, что скаты в середине имеют своеобразный перегиб, который меняет их угол на более крутой. Для обустройства мансарды и защиты всего дома от непогоды такая конструкция вполне подходит.
Обратите внимание, что для большинства кровельных материалов подходит только угол наклона скатов более 45°.

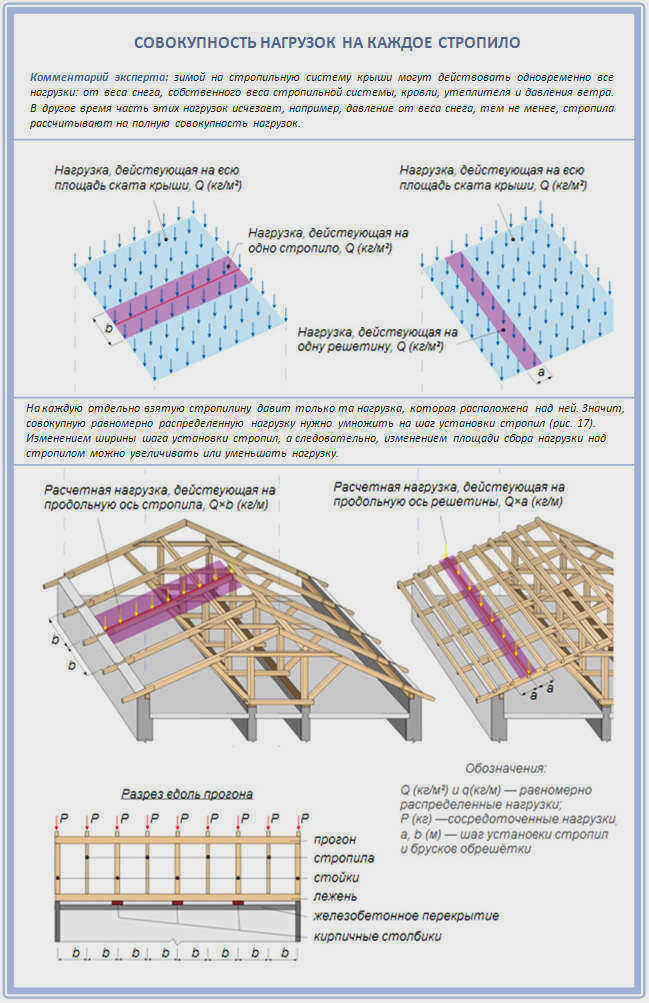

Постоянные и переменные нагрузки на крышу
Важно как можно точнее рассчитать общую нагрузку на будущую крышу, которая будет состоять из постоянной нагрузки, включающей вес стропил и кровли, и временной нагрузки, включающей ветровую и снеговую нагрузки.

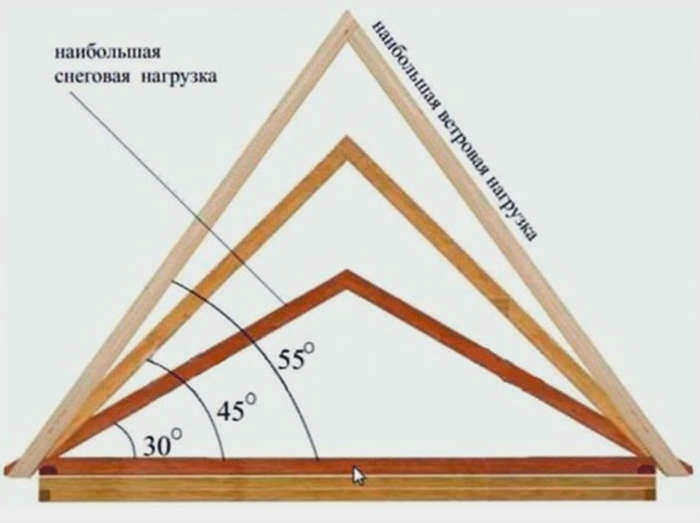

Угол наклона ската
Уклон скатной крыши определяется на этапе проектирования. Уклон до 30° считается пологим, 30-45° – средним и 45-60° – крутым.
Угол наклона определяется выбором уклона:
- Ветровая нагрузка. Чем круче угол наклона крыши, тем выше парусность и тем сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол наклона составляет 15-20°.
- Снеговые нагрузки. Здесь зависимость обратная. Чем меньше угол наклона, тем больше осадков скапливается на крыше. Для того чтобы поглотить вес снега, требуется более прочная конструкция, что нецелесообразно. В снежных регионах наиболее благоприятный уклон составляет около 25-40°.

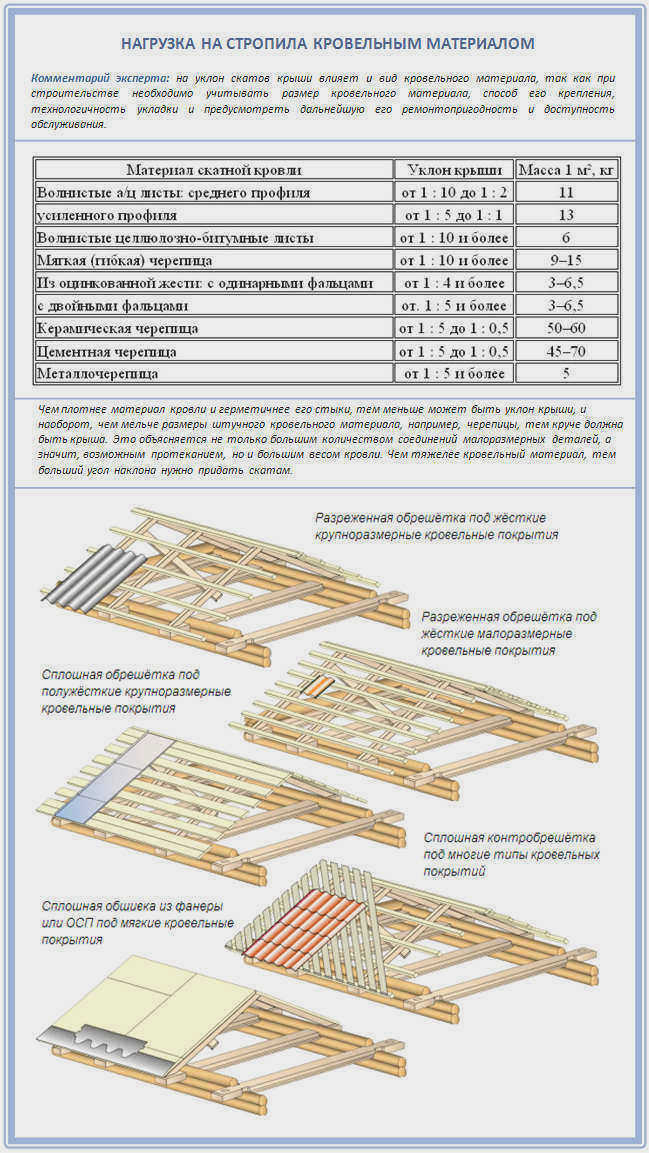

- Тип кровли. Для каждого типа существуют рекомендации по максимальному и минимальному углу установки. Несоблюдение этих рекомендаций может негативно сказаться на герметичности и внешнем виде крыши.
- Конструктивные особенности. В проектах домов со скатной крышей и полезным чердаком угол наклона скатной крыши должен обеспечивать необходимую высоту помещения. Иногда крышу делают ломаной, чтобы избежать слишком большого подъема конька.
Наиболее универсальный угол наклона скатной крыши составляет 20-45°.
Существуют также скатные крыши, в которых каждый скат расположен под разным углом. Однако такие системы следует использовать очень осторожно, поскольку они архитектурно довольно нестандартны и более сложны в монтаже, чем симметричные конструкции.

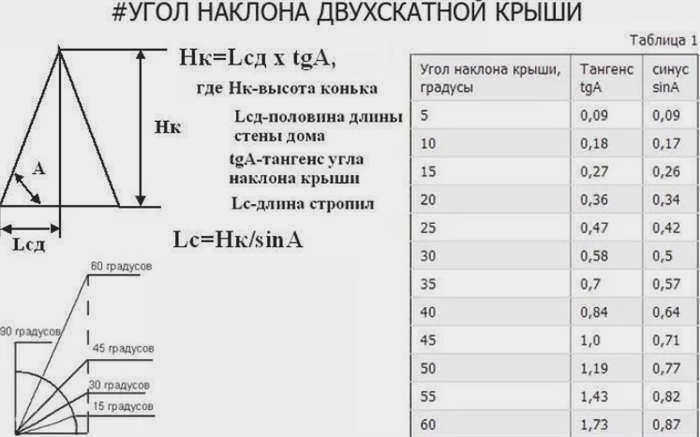

Как рассчитать угол наклона
Угол наклона используется при расчете элементов стропильной системы. Он указывается в градусах или процентах, поэтому необходимо произвести некоторые подсчеты.

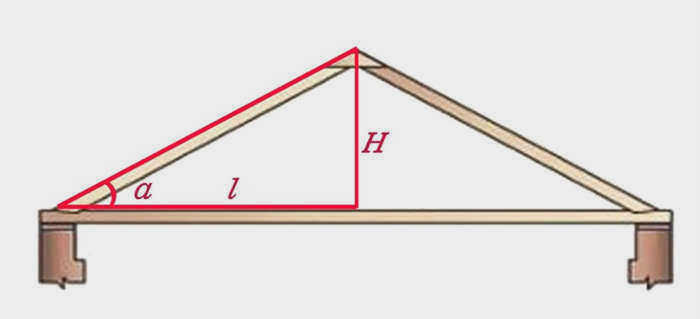

Скатная крыша в сечении представляет собой равнобедренный треугольник (если скаты одинаковые). Условно его можно разделить на два прямоугольных треугольника. Одна сторона H – это высота до конька, другая L – половина пролета дома. Они измеряются от готовых стен и фронтона. Рассчитайте длину стропил B, которую можно найти из тригонометрических формул.
Тангенс угла относительно горизонтали:
Используя таблицу Брадиса или инженерный калькулятор, найдите соответствующее значение угла в градусах. Например, высота крыши составляет 3 метра, ширина дома – 9 метров, половина пролета равна 9/2=4,5 метра.
Эта касательная соответствует углу 34°, то есть крыша имеет средний угол наклона. Вы можете использовать функцию косинуса и рассчитать длину стропил как B= L / cos 34° = 4,5/0,829 = 5,42 м.
Информация об угле наклона также необходима для ориентации кровельных материалов.
Для расчета длины стропил (и ее проверки) можно использовать второй метод – теорему Пифагора:
B²=H²+L²=9+20,25=29,25, где B=√29,25=5,41 м – длина стропила (без свеса).
Для предотвращения попадания осадков на стены необходимо добавить не менее 40 см свеса. В результате минимальная длина стропил для здания составляет 5,81 м при угле наклона 34°. Для удобства можно принять B=6 м, что соответствует стандартной доске.

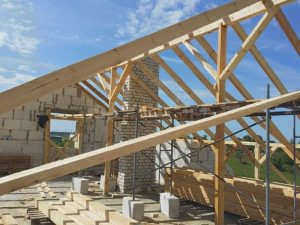

Монтаж двухскатной стропильной системы
Учитывая, что на практике используются различные типы организации стропильной системы, для достижения желаемых результатов в отношении качества, надежности, долговечности и скорости, необходимо их наиболее эффективное сочетание:
- Решив построить скатную крышу самостоятельно, несмотря на относительно высокую стоимость, важно вложить средства в высококачественный материал.
- Древесина должна быть без дефектов, хорошо высушена и предварительно пропитана. Для этого используется консервант, предотвращающий последующее повреждение материала.
- В настоящее время стропила имеют стандартный размер 50 х 50 х 6000 миллиметров. Элементы должны устанавливаться попарно, т.е. с одного конца и с другого одновременно.
- Выберите участок на земле, где удобно не только разметить необходимые элементы, но и подогнать их впоследствии под нужный размер.
- Опоры подрезаются, чтобы сделать их как можно более устойчивыми. Это всегда делается с учетом колонны.
- При установке внахлест необходимо проверить все стыковые соединения. Не должно быть никаких выступов.
- Убедитесь, что все нахлесты одинаковы. Чтобы сэкономить время, просто сделайте шаблон. Для этого лучше всего подойдет фанера или толстый лист картона.
- Направление пазов – под прямым углом. Это продиктовано необходимостью, поскольку на них будет действовать изнуряющая сила, направленная вверх.
- Неправильно сделанные пазы, безусловно, отрицательно скажутся на прочности конструкции.
- После того как боковые стропила будут завершены, натяните струну между стропилами.
- Регулировка высоты стропильных ног будет работать на этой основе. Если есть небольшая ошибка в высоте, ее можно легко исправить.
- Под них подкладывается кусок древесины. Если имеются большие недостатки, это невозможно, так как это нарушит прочность всей конструкции.
- В таких случаях поможет увеличение размеров толкающих опор, если их расположить следующим образом. Один конец будет находиться в нижней части стропил.
- Другой будет находиться посередине того, что на противоположной стороне. Такое расположение сделает всю конструкцию достаточно прочной, чтобы ветер или сильный снегопад не причинили ей никакого вреда.
- Если пролеты большие, их также следует усилить толкающими опорами. Они помогут равномерно распределить вес по несущим участкам стены.
- Угол наклона опор должен составлять 45 градусов. Для соединения обрешетки с опорой и опорами используйте шпильки.
- Диагональная арматура является хорошим дополнением. Размещение их между стропилами максимально увеличит прочность крыши. Она сможет выдержать нагрузку любого кровельного материала.
Лучшие советы
Хорошее руководство для навесных стропил:
- Толщина любой детали должна составлять 5 см;
- Элементы поверхности должны быть гладкими и не шероховатыми;
- Расчеты нагрузки для каждого отдельного элемента должны быть проверены и перепроверены;
- Что касается вертикальных опор, то мауэрлат должен устанавливаться строго горизонтально;
- Должна быть симметрия в установке опор и толкающих опор;
- Хорошая вентиляция гарантирует отсутствие гниения;
- В местах соединения всех элементов с кирпичами обеспечивается хорошая гидроизоляция.
Необходимые припуски для навешивания стропил:
- Не используйте ноги в качестве основного несущего элемента. Оптимально использовать кобылки, если ширина карниза менее одного метра;
- Если влажность древесины превышает 20%, будьте готовы к тому, что система будет "работать" в сухом состоянии. Если в качестве крепежа используются винты с резьбой, они являются хорошим вариантом, так как их необходимо затягивать;
- Ветроизоляция обязательно должна быть закреплена в верхней части крыши. Она будет простираться до конька от стропильной фермы. Угол устанавливается со стороны мансарды. Крыша будет ветрозащитной.
