Вот как я усилил балки.

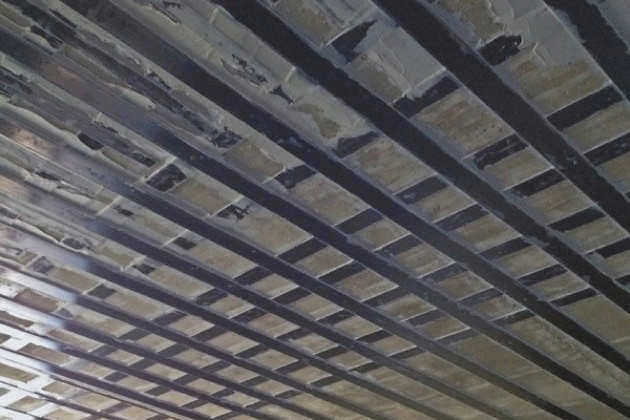

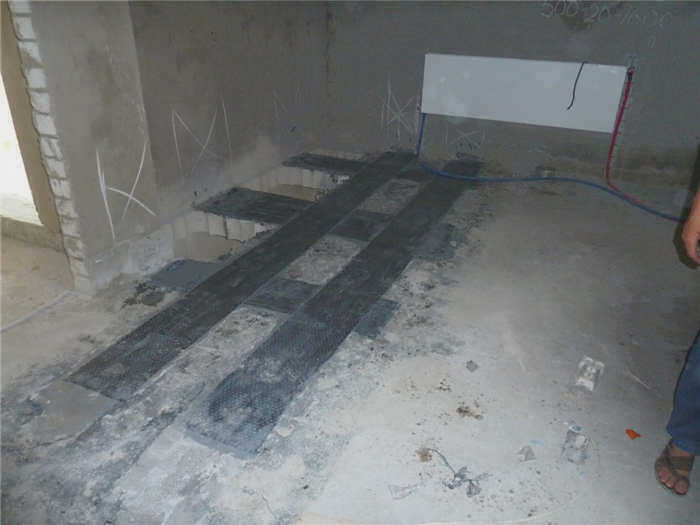

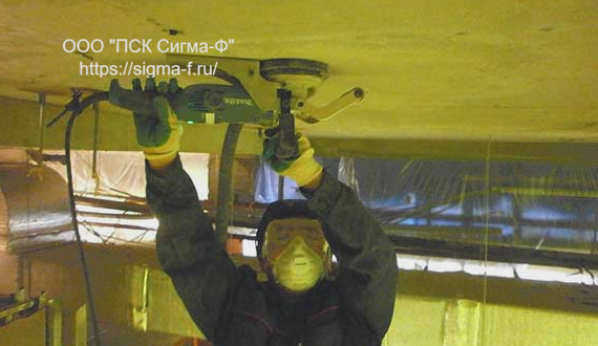

Усиление плиты перекрытия снизу углеродным волокном
Усиление плит перекрытия необходимо, когда
- вы планируете капитальный ремонт здания
- Трещины, деформации и другие дефекты в элементах перекрытия становятся очевидными
- Вы выявляете дефекты на этапе строительства
На сегодняшний день существует множество способов усиления перекрытий, но наиболее эффективным и технологичным по-прежнему считается усиление перекрытий углеволокном. Компания "Прайм" активно использует метод внешнего углеволоконного армирования полов: армирование осуществляется путем приклеивания полотна из прочной углеродной ткани к поверхности конструкции с помощью эпоксидного клея. Мы также армируем бетон углеродным волокном.
Случаи, когда требуется армирование
Арматурные листы из углеродного волокна требуются в следующих ситуациях
Плиты перекрытия, армированные углеродным волокном … Плиты перекрытия, армированные углеродным волокном … Усиление железобетонных плит перекрытия … Структурное армирование углеродным волокном …
- Реконструкция, частичная или полная Механическое давление, оказываемое на железобетонные плиты перекрытия, часто изменяется в результате реконструкции. Создание или изменение проемов, расширение полезной площади или перемещение тяжелого оборудования приводит к необходимости усиления плит углепластиком.
- Ошибки проектирования Если расчетные значения прочности элемента не соответствуют фактическим значениям, такие неточности приводят к накоплению усталостных напряжений в конструкции. Происходит разрушение, конструкция разрушается и рассыпается.
- Воздействие агрессивных сред Активные химические вещества повреждают плиту, ослабляя прочность железобетона. Необходимо восстановить первоначальные свойства плиты.
Что необходимо учесть?
Для каждого типа перекрытий существует ряд особенностей, которые необходимо учитывать.
Например, при армировании металлических балок с постнатяжением или сжатием необходимо соблюдать осторожность, чтобы сохранить первоначальный центр тяжести. Любые дополнения должны быть размещены таким образом, чтобы они не влияли на прочность исходной конструкции.
Швы, образовавшиеся в результате сварочных работ, могут деформироваться. Для того чтобы дополнительные элементы хорошо сочетались с основным усиленным элементом, высота шва должна составлять от 3 до 6 мм. Края усиленной металлической конструкции должны иметь непрерывные сварные швы, а не прерывистые. Болты, заклепки, усиливающие полосы и парные уголки должны располагаться там, где будет удобно выполнять сварные швы.
Необходимо стараться усиливать панели материалами, идентичными материалам основных компонентов, и знать их механические свойства. Важно понимать, в каком напряженном и деформационном состоянии находится металлическая конструкция и как на нее влияют различные дефекты. Важно заранее выбрать метод, которым будет производиться усиление перекрытия, и знать технологию производственного цикла.
Деревянные балки чаще всего усиливаются из-за повреждений или прогиба. Последнее вызвано тем, что несущая балка может быть гнилой.
Чаще всего проводится полная замена деревянного фундамента или усиление существующих элементов. Если вы планируете увеличить вес (например, пристроить мансарду), приходящийся на несущее перекрытие, обязательно проведите первоначальные расчеты. Нагрузка на него изменится и перераспределится, поэтому его сечение должно быть скорректировано.
Если полная замена не требуется, но вы обнаружили, что деревянные балки прогибаются, примите во внимание следующее. Прогиб до 10 мм является нормальным.. Если это значение превышено, пол необходимо укрепить.
Методы
Чтобы усилить железобетонные перекрытия в доме, строители используют на практике несколько методов.
- Арматурные стержни усиливаются. В результате коррозии они становятся бесполезными деталями. Толщина бетона вокруг них уменьшается. На самой поверхности бетона появляется ржавчина. Перед проведением армирования слой бетона вокруг обнаженных стержней удаляется. Наносится антикоррозийное покрытие, и вся поверхность бетона грунтуется, устраняя любые пустоты в бетоне.
- Толщина плит увеличивается. Наносится дополнительный слой железобетона.
- Плиты армируются снизу стальной и бетонной арматурой. Армирование железобетонных плит в зоне контакта со стенами дома.
- Нанесение набрызг-бетона (Бетонный раствор) наносится под давлением сжатого воздуха. Раствором заполняются трещины и места повреждений в плитах перекрытия.
- Под поврежденные участки снизу устанавливаются опоры.Этот метод помогает передать всю нагрузку на плиту перекрытия.
- Если повреждения обширны, необходимо полностью заменить устаревшие части.Устаревшие железобетонные плиты полностью заменяются.
Металлические конструкции усиливаются путем увеличения сечения элементов, изготовления дополнительных соединительных цепей, увеличения соединительных элементов, установки ребер, диафрагм или раскосов. Часто к существующим конструкциям добавляются дополнительные элементы или изменяется конструктивная схема.
Практика показывает, что работы ведутся одновременно несколькими способами.
Наиболее часто используемое перекрытие в частных зданиях – это балки из дерева. Если в доме есть первый этаж и пол местами скрипит и прогибается, его необходимо усилить.
Деревянные перекрытия наиболее доступны по цене, но имеют ограниченный срок службы по сравнению с железобетонными и металлическими перекрытиями.
Как укрепляются основные типы перекрытий?
В строительстве используется множество различных типов перекрытий. Они могут быть монолитными, ребристыми или многожильными. В зависимости от степени и типа повреждений выбирается метод усиления перекрытия. Перед началом работ производятся необходимые расчеты и составляется инженерный проект.
В расчетах учитывается наличие и расположение предварительно напряженной арматуры по ширине арматурных стержней. Армирование перекрытий должно выполняться опытными рабочими.
Многопустотные плиты

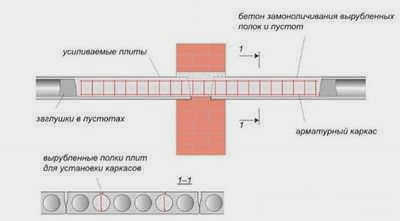

Такие перекрытия восстанавливаются путем заполнения технологических пустот. Этот метод намного эффективнее, чем установка дополнительного монолита. Сначала плита очищается от стяжки. Затем вдоль плиты над пустотами делается паз шириной до 100 мм. На следующем этапе поверхность продувается сжатым воздухом.
Затем изготавливается вертикальный армирующий каркас и горизонтальная армирующая сетка. Затем укладываются специальные полосы, и пустоты заливаются бетоном.
2 метода для монолитных плит перекрытия
Наиболее распространенным методом усиления является создание еще одной монолитной плиты, которая укладывается поверх старой. Однако многие специалисты считают, что этот метод не всегда эффективен. В некоторых случаях расчеты доказывают, что старая плита испытывает еще большую нагрузку.
Надежнее усилить ребра уголками, предварительно обработав их, удалив с поверхности жир. Размер такого уголка составляет 100х100 или 120х120 мм. Его устанавливают под ребро плиты. В деталях кронштейна готовится паз глубиной до 120 мм.
Это необходимо для того, чтобы обеспечить место для нижнего фланца кронштейна. Он должен быть обращен к внутренней части блока. При втором способе армирования монолитных блоков заменяются секции перекрытия.
U-образные плиты
Плиты этого типа могут быть усилены двумя способами. Первый способ уже был описан – с помощью создания новой массы бетона. Второй способ заключается в использовании швеллера. Он помогает перераспределить нагрузки, большую часть которых будут нести балки перекрытия и несущие стены. Тот же эффект достигается при использовании "корсета" из сварных балок.
Устройство для усиления сборных железобетонных ребристых перекрытий
СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 541 А 1 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ УПРАВЛЕНИЕ СОЮЗА СССР ПАТЕНТ) Е 04(51) ВУ АННУЛИРОВАННОЕ СВИДЕТЕЛЬСТВО С 121) 4822875/ZZ. (22) 03,(57) Использование: армирование сборных железобетонных ребристых плит для кровли и покрытия зданий и сооружений. Сущность изобретения: Армирующий элемент выполнен в виде вертикальной плиты с подрезанным нижним краем и угловой распоркой, прикрепленной к плите в пределах подреза. Регулируемая арматура крепится к вертикальной плите посредством ременного элемента, имеющего анкеры, заделанные в отверстия в ребрах. Каждая арматура приклеивается к ребрам. 1 з.п. ф-лы, 3 илл. 54) УСТРОЙСТВО ДЛЯ УПРОЧНЕНИЯ КОНКРЕТНЫХ 1 X РЕБЕР Изобретение относится к. Для устройства арматуры, закрепляемой на арматуре, а именно для усиления и восстановления продольного ребра плиты в опорной зоне, сборных ребристых плитах и в любом вертикальном элементе перекрытия;, ." вертикального перекрытия путем срезания нижнего ребра эксплуатируемого перекрытия. Бывают случаи, когда несущая способность плиты снижается в пределах подреза, и плита крепится к вертикальной плите, для компенсации которой используются различные усиливающие устройства, с помощью полосового элемента, расположенного с другой стороны угла, относительно плоскости плиты, имеющего отверстия, образованные в ребрах плиты, и повышающего эффективность усиления. Целью изобретения является уменьшение сложности сборки, когда отверстия одновременно формируются в ребрах плиты, при одновременном повышении эффективности армирования. Каждый армирующий элемент соединен с пластиной под действием усилия, которое воспринима-, Сравнительный анализ с прототипом показывает, что предлагаемая конструкция армирования. Натяжное устройство состоит из двух частей предварительного натяжения, соединенных посередине муфтой, что позволяет создавать и регулировать предварительную нагрузку и обеспечивает надежность армирования в элементе предварительного напряжения. В случае повреждения или снижения прочности арматура на концах каждой секции соединяется с элементом клеевым соединением, имеет меньший вес, не требует плоской поверхности нижней грани армированного ребра и достаточного доступа только к передней грани плиты; Рисунок 1 – общий вид конструкции арматурного устройства; Рисунок 2 – арматурный элемент 10. – Конструкция арматурного устройства 10 изготовленного железобетонного каркаса ребристой плиты 1 состоит из арматурных элементов, каждый из которых содержит вертикальную плиту 2 с угловым кронштейном 3, два анкера 4 и ленточный элемент 5, К ленточному элементу 5 прикреплен сваркой регулируемый натяжитель б с натяжным устройством 7, обеспечивающий необходимое усилие предварительного натяжения. Армирующие элементы соединяются с продольным ребром усиленной панели с помощью анкеров 4. Предлагаемая конструкция позволяет надежно армировать ребристую плиту при любом состоянии несущей части 2 продольного ребра, создавая и регулируя усилие предварительного напряжения, повышая трещиностойкость и снижая деформативность армированной конструкции, Рецепт изобретения1, Устройство для армирования сборных железобетонных ребристых плит, включающее армирующий элемент, расположенный под ребрами в несущей зоне и закрепленный на конструкции, и регулируемое натяжное устройство с натяжным устройством, причем устройство дополнительно основано на том, что, с целью снижения трудоемкости монтажа и одновременного снижения стоимости монтажа, устройство может быть использовано в качестве армирующего элемента. Для повышения эффективности усиления усиливающий элемент выполнен в виде вертикальной пластины с подрезанным нижним краем в опорной зоне и угловым кронштейном, прикрепленным к пластине в подрезанной зоне, при этом натяжное устройство прикреплено к пластине. 2, Устройство по п. 1, отличающееся тем, что натяжное устройство расположено в центре плоскости плиты и имеет анкер, зацепляемый за отверстия в ребрах плиты, причем каждый элемент соединен с соответствующим ребром посредством клея. МузыкаТекст М, Моргенталь Корректор М, Петрова Редактор Производственно-издательская фирма "Патент", Ужгород, 101, Заказ 2094 Тираж Подписка ВНИИПИ Государственного комитета СССР по изобретениям и открытиям 113035, Москва, Ж, Раушская наб, 4/5 Посмотреть
Повышение прочностных характеристик пустотных плит перекрытий
Существует очень много методов усиления пустотных плит перекрытий, и предпочтение тому или иному методу отдается в зависимости от характера повреждений и конструктивных нюансов плиты.
Основные методы усиления перекрытий с использованием конструктивных схем:

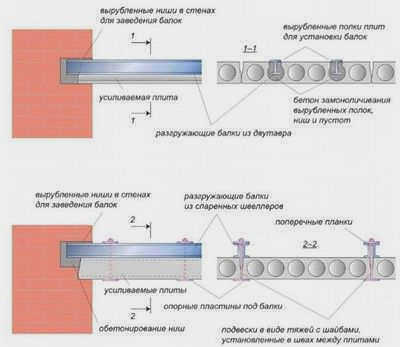

Нижняя подача металлических разгрузочных балок
Верхняя подача металлических разгрузочных балок

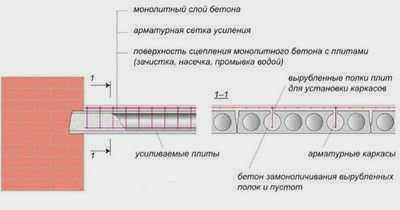

Расширение перекрытия сверху при хорошем сцеплении
Расширение перекрытия сверху в случае недостаточного сцепления поверхностей
Обеспечение непрерывности путем установки усиливающих лесов

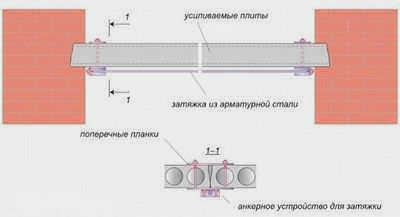

Использование стяжных шпилек

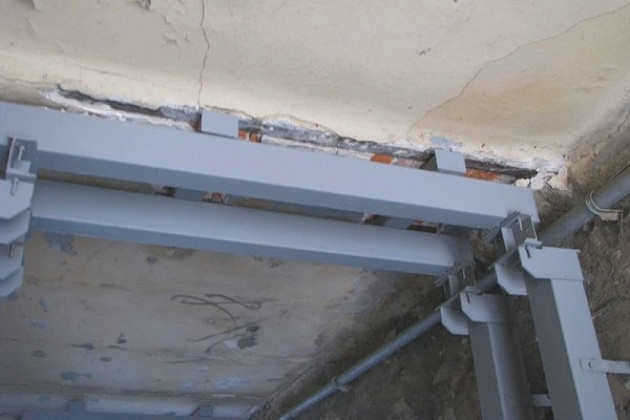

Установка накладных двутавровых балок, снимающих напряжение
Усиление дополнительными арматурными стержнями в полимерном растворе
Усиление стекловолокном или листовым материалом в растворе
Современные методы армирования
Следующие два метода армирования перекрытий требуют отдельного обсуждения:
- Армирование углеволокном – это повсеместный метод, который может применяться во всех типах конструкций. Количество слоев углеволокна определяет степень затвердевания.
- Метод Hilti, использующий специальные стержни и химический состав, применяется для увеличения прочности плиты на сжатие.

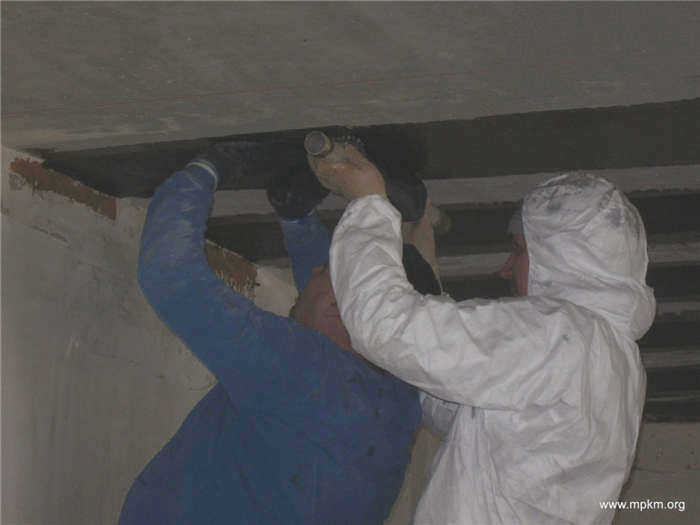

Армирование углеродным волокном
Метод армирования зависит от типа перекрытия:
- Пустотелые панели – полотно из углеродного композита наносится на поверхность изделия снизу под определенным уклоном.

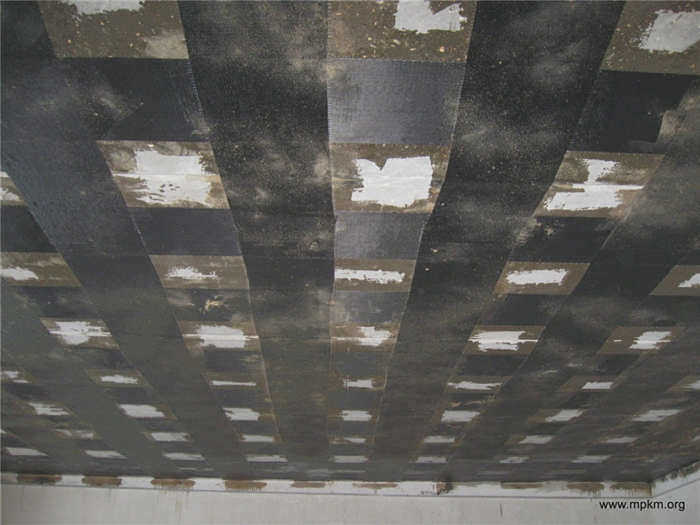

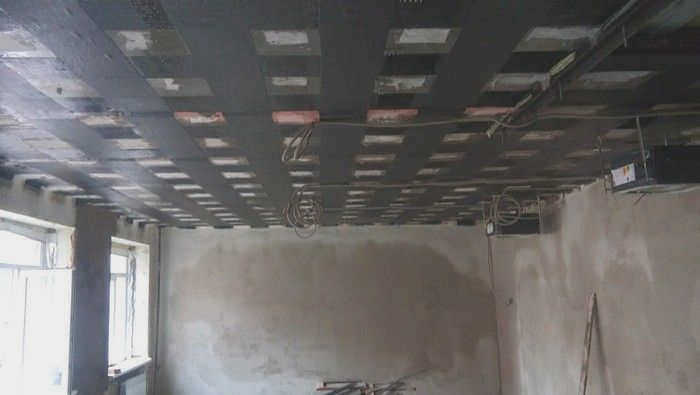

- Монолитные плиты – полотно закрепляется по всей поверхности. Помимо повышения прочностных характеристик, улучшается сейсмостойкость конструкции.

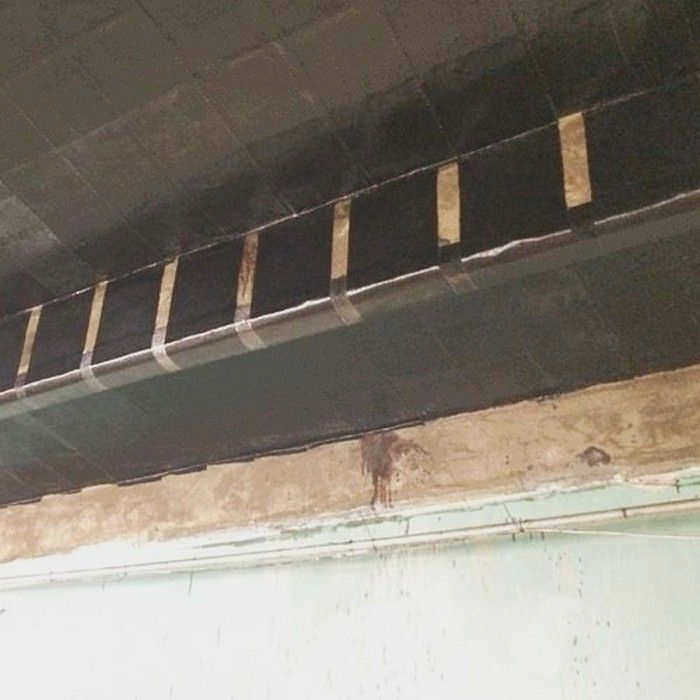

- Ребристые панели – композитный материал наносится на нижнюю сторону ребер жесткости. Кроме того, несущая часть конструкции усиливается однонаправленными ленточными хомутами.
Метод усиления Hilti

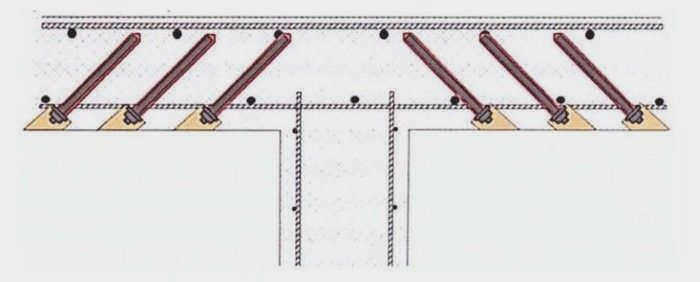

Этот метод усиления заключается в приклеивании специальных анкеров HZA-P вокруг несущей колонны с помощью специального химического вещества HIT-RE 500 в предварительно просверленные отверстия. Стержни закрепляются в нижней части перекрытия.
Кроме того, необходимо помнить, что малейшая деформация и неправильно просверленные или несоосность отверстий могут привести к разрушению конструкции. Чтобы предотвратить это, необходимо соблюдать правильную последовательность установки анкеров.
