Строительство и установка гаражных ворот своими руками

При строительстве гаража на первый план всегда выходят вопросы безопасности, долговечности материалов и механизмов.

Содержание статьи Скрыть

Он должен быть взломостойким, чтобы не пускать незваных гостей.

Гаражные ворота – это ключ к защите вашего автомобиля от кражи или повреждения. Даже самая незначительная ошибка при установке может сыграть с владельцем злую шутку. К их установке следует подходить ответственно и с должной тщательностью.

Пользователи часто ищут:

Дверная коробка из профильной трубы
Двери своими руками в частном доме

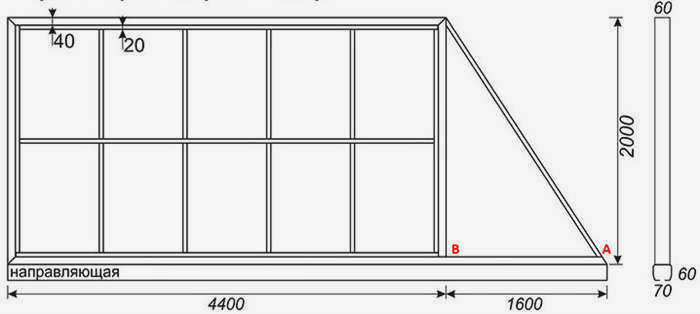

Варианты конструкции гаражных ворот

В зависимости от способа открывания, принципа действия створок, различают несколько типов ворот.

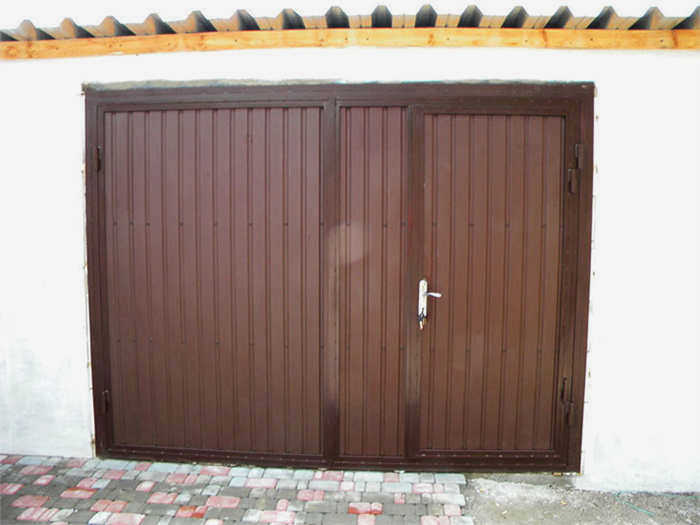

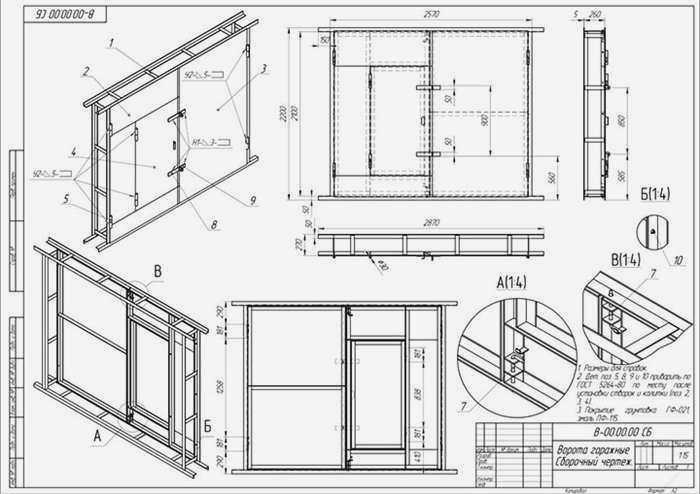

Распашные

Традиционный формат ворот для частного гаража.

Навесная конструкция имеет следующие преимущества:

Монтаж, строительные материалы и фурнитура во много раз дешевле, чем у других типов.
Их легко утеплить, что сохраняет тепло внутри помещения даже зимой.
Ворота можно легко изготовить самостоятельно.
Для их установки не требуется много места.
Они могут быть оснащены электродвигателем, что позволяет подключить автоматическую систему управления воротами.

Они имеют одну или две створки. Они могут открываться наружу или внутрь (по выбору владельца).

Недостатком является необходимость чистить снег от въезда зимой.

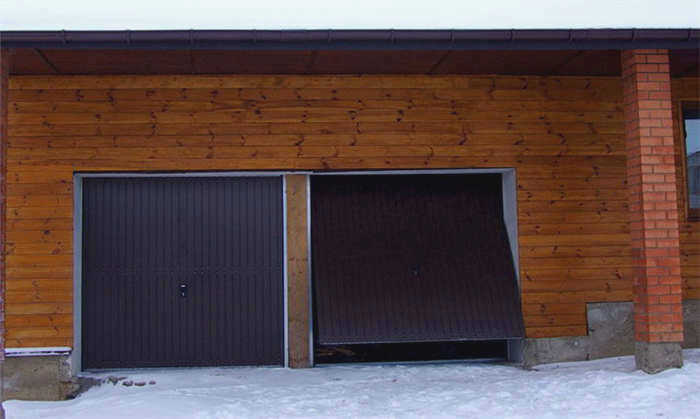

Складные (подъемно-поворотные).

Выглядит как сплошная панель из профилированного железа или стального листа, которая полностью закрывает дверь.

При открывании полотно поднимается, поворачивается под прямым углом и едет горизонтально до потолка гаража.

Управление осуществляется с помощью рычажной системы, электродвигателя и редуктора.

Пользователи отмечают такие преимущества данного типа ворот, как:

надежность;
не занимают свободного пространства;
могут быть теплоизолированы;
они могут быть автоматизированы.

Роторные лифты, однако, имеют ряд недостатков.

Они не подходят для частого использования.
Они уменьшают высоту проема в среднем на 20-30 см.
Важна точность установки, поэтому не стоит рисковать и устанавливать их самостоятельно..

Накладные двери: что это такое и чем они отличаются?

Все револьверные конструкции используют один и тот же принцип, то есть полотно ворот перемещается за счет его подъема, но реализация этого принципа различна. Существует два основных типа: секционные и навесные модели.

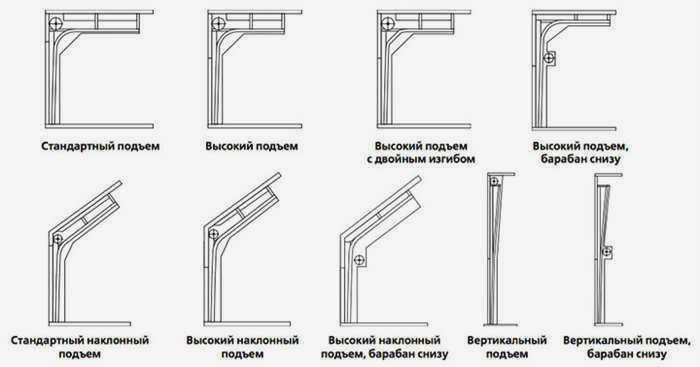

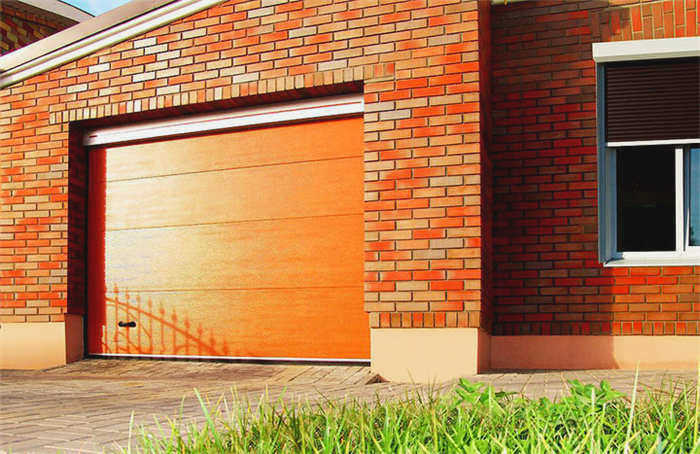

Секционный подъем

Створка состоит из секций (панелей), соединенных между собой с определенной степенью свободы при помощи петель. Створка движется вверх, а затем внутрь вдоль потолка. Конструкция имеет следующие характеристики:

Ширина панелей составляет в среднем 50 см. Они изготавливаются из стали, пластика и иногда из дерева.
Лучшим вариантом для утепления гаража является пенополиуретан.
Направляющие изготовлены из нержавеющей стали. Каретки, ролики и стяжки изготовлены из стали или ПВХ.

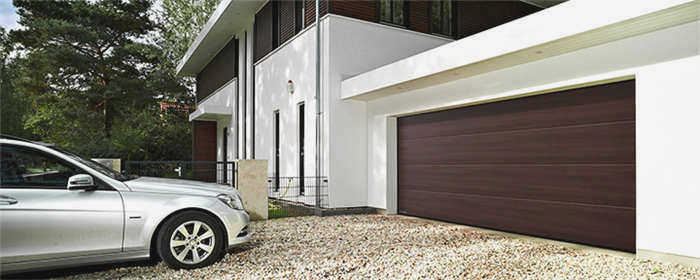

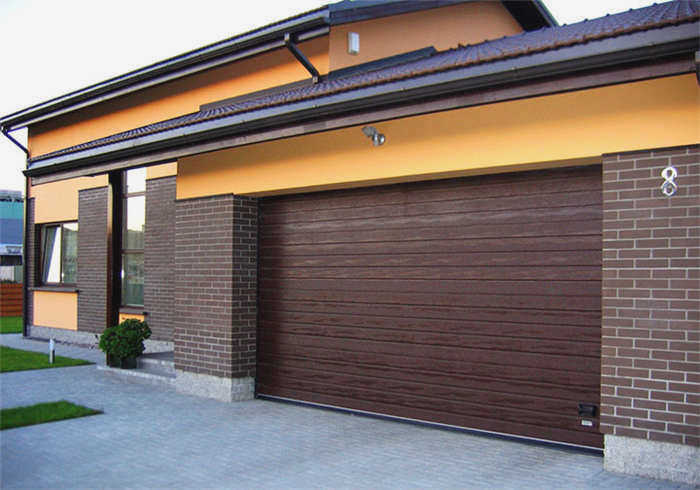

Подъемные секционные ворота с двумя панелями
Источник strojdvor.ru

Преимущества конструкции очевидны: она удобна, безопасна и проста в эксплуатации, обладает высокой прочностью и рассчитана на длительный срок службы. Существенным недостатком и препятствием для установки является отсутствие противовзломных механизмов. Их трудно установить вручную, и единственным вариантом является установка готовой воротной системы.

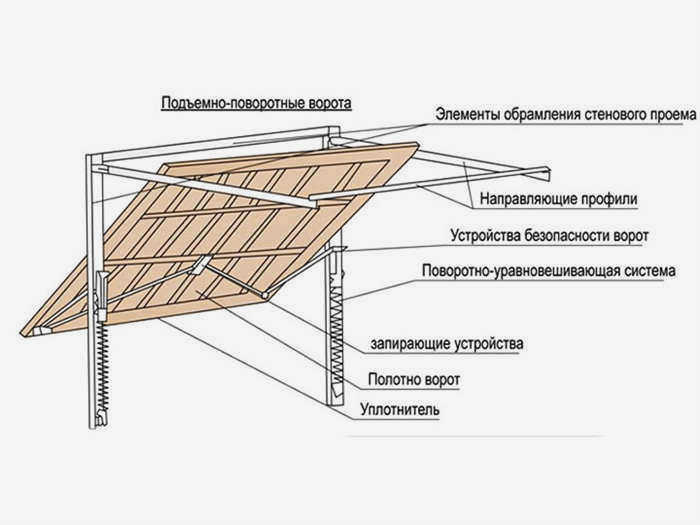

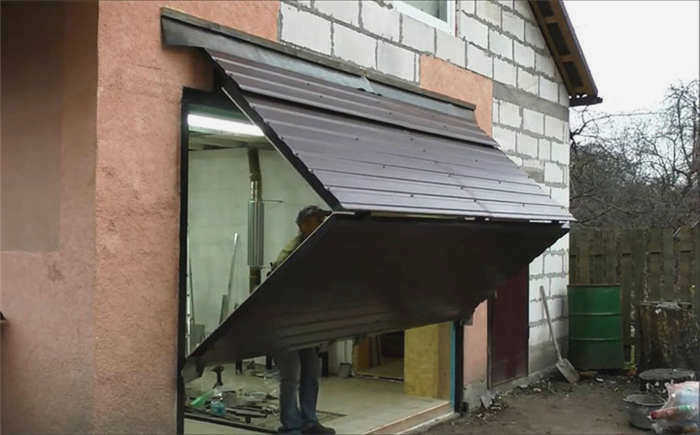

Подъемно-поворотные

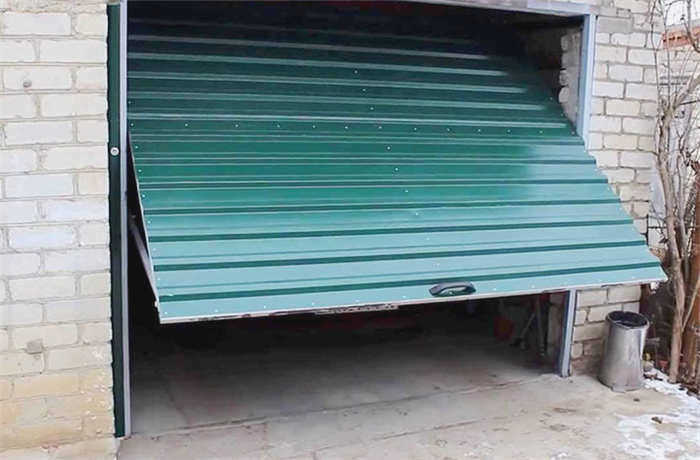

Подъемно-поворотные ворота представляют собой цельную конструкцию, которая задвигается в гараж до самого потолка. Эта конструкция имеет следующие особенности:

Движение возможно с помощью шарнирно-рычажного механизма.
Система ворот надежна и защищена от взлома.
Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих специальных навыков.

Преимущества и недостатки лифтовых систем

Арендодатели выбирают лифты из-за следующих преимуществ:

Нет необходимости выделять место для открывающихся дверей; в открытом состоянии они не загромождают пространство (как распашные двери).
Система подходит не только для одинарных, но и для двойных гаражных ворот. Она может быть преобразована в автоматическую систему гаражных ворот путем добавления электродвигателя.
Конструкция может быть легко дополнена защитой от взлома.
Полотно можно декорировать любым подходящим материалом и утеплить для создания комфортных условий зимой.
Самодельные гаражные ворота помогут сэкономить семейный бюджет.

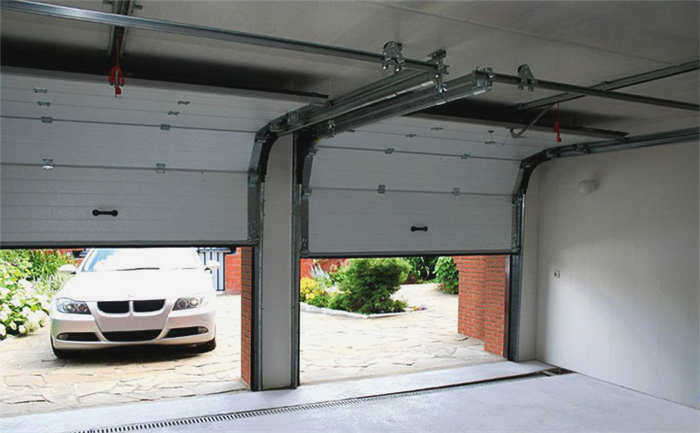

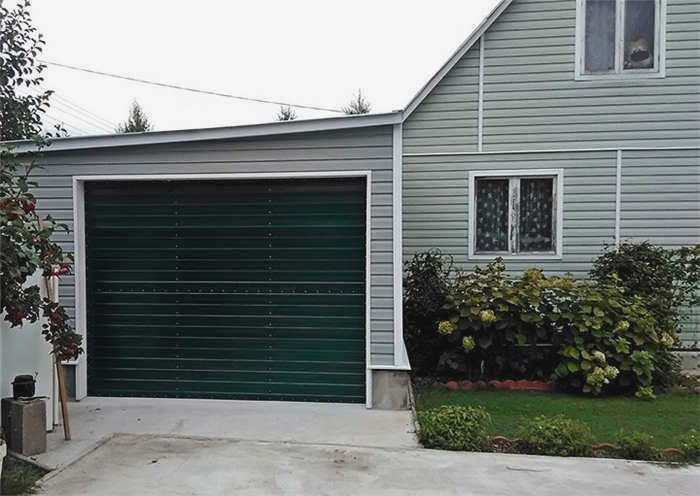

Простое решение для двойного гаража
Источник stroy-podskazka.ru

Недостатки обусловлены особенностями подъемно-поворотной конструкции и заключаются в следующем:

Система может быть установлена только в прямоугольный проем.
В открытом положении полотно ворот "съедает" до 20 см высоты проема.
Если полотно повреждено, его необходимо заменить целиком, в отличие от секционного варианта, где замене подлежит только поврежденная панель.
Если вы хотите утеплить ворота, обязательно загрузите механизм ворот теплоизоляцией. Пружинная система, рассчитанная на определенный вес, может потребовать установки противовесов.
Если воротная система очень тяжелая, ее может быть трудно установить и использовать в дальнейшем. Надежность рамы особенно важна.

Утепление гаража влияет на комфорт в доме

Подготовка к строительству

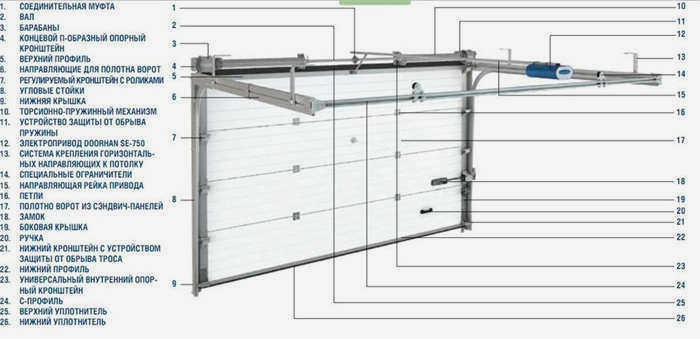

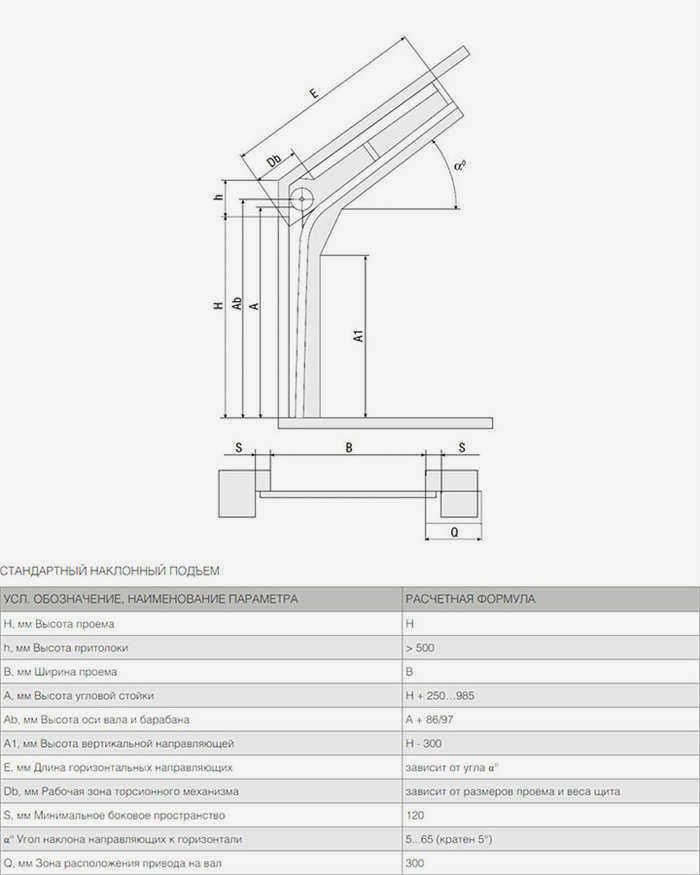

Схема конструкции готовых секционных ворот от производителя

Делать секционные ворота с нуля не самая лучшая идея – это большое количество компонентов, много крепежа, автоматический привод и т.д. В результате сборные ворота от производителя обойдутся всего на 25-30% дороже, но будут более высокого качества.

Если вы решили построить секционные ворота самостоятельно, советуем использовать простую технологию с применением самых дешевых материалов. Это позволит сэкономить до 50% затрат на строительство.

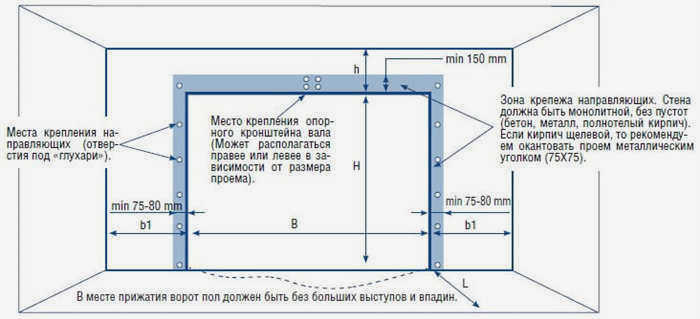

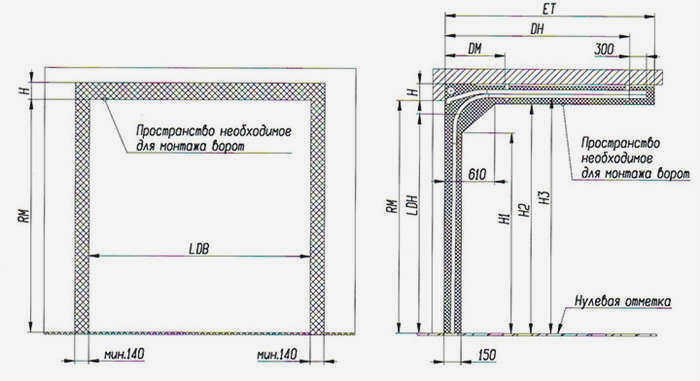

Перед строительством секционных ворот необходимо провести подготовительные работы, которые включают: отделку проема, измерение и расчет размеров конструкции ворот, расчет материала и комплектующих, закупку и доставку необходимых материалов к месту работ.

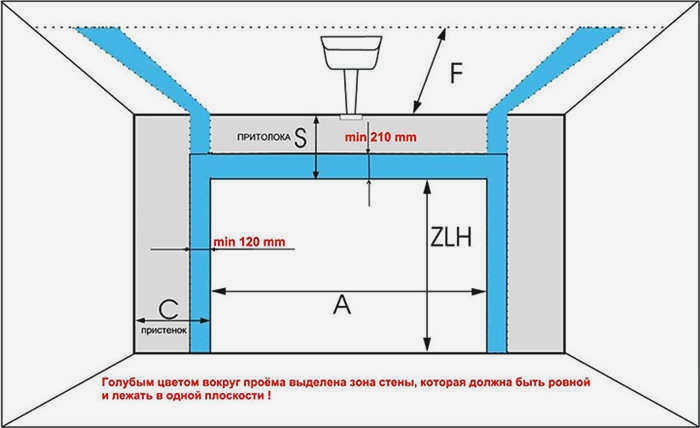

Проем и стены должны быть заподлицо. Для этого стены и потолок внутри здания оштукатуриваются. Затем внешние углы проема обрамляются стальными угловыми кронштейнами 75×75 мм.

Выбор материалов

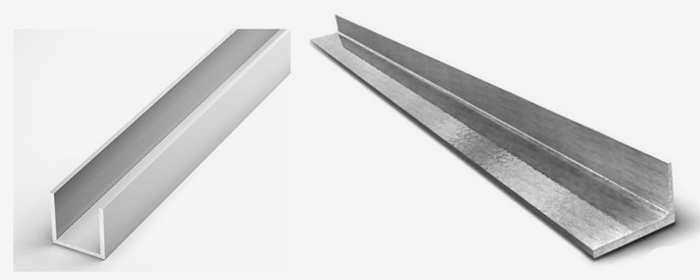

С-образные направляющие и уголки для дверной рамы

Для каждой секции защитной двери потребуется рама:

Канальный профиль (алюминиевый швеллер) – 20×25×20 мм, толщина металла 1,5-2 мм.
Стальной уголок – 20×20 мм, толщина металла 1 мм.
Пеноплекс Комфорт – плиты 600×1200×20 мм. Толщина изоляции должна соответствовать параметрам швеллера.

Секции будут крепиться друг к другу с помощью съемных стальных мебельных петель, установленных в трех точках. Оптимальные размеры – 50×35 мм, 60×40 мм, 70×45 мм.

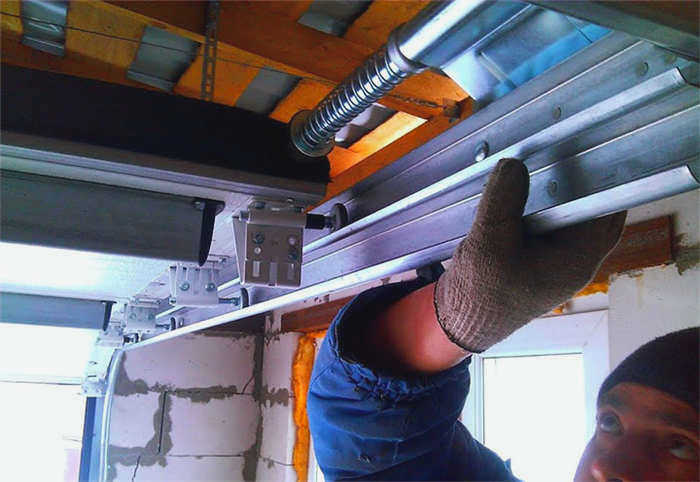

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

При работе необходимо соблюдать основные правила безопасности, использовать защитные очки, перчатки и спецодежду. Технология установки секционных подъемных ворот состоит в следующем:

Поверхность проема со стороны помещения размечается для крепления вертикальных направляющих. Расстояние между крепежными отверстиями составляет 50 см. Для сверления крепежных отверстий используйте электродрель с победитовым сверлом диаметром 5 мм или больше.

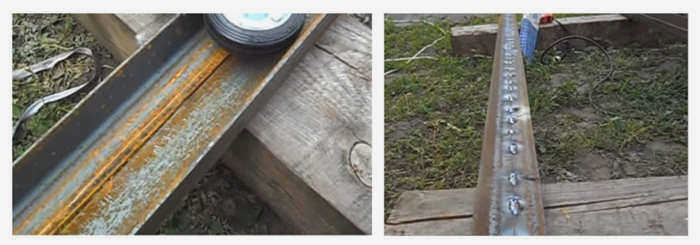

Подготовьте угловую стальную рейку с помощью точечной сварки.

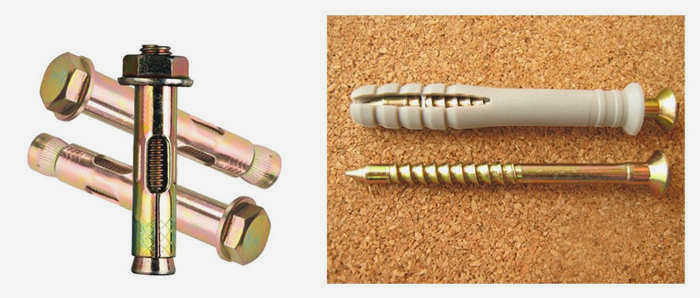

Бетонные анкеры для крепления вертикального рельса к стене.

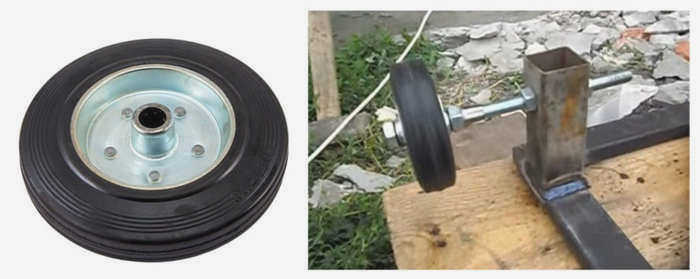

Ролик для перемещения рамы защитной створки по направляющим.

Далее проверьте, что противовес находится в верхней части ворот и удерживает ворота в закрытом положении. Если пружины хорошо подогнаны, они недостаточно сильны, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматизации и привода

В готовых подъемно-секционных воротах защитное полотно оснащается автоматическими приводами. Это оборудование можно изготовить самостоятельно, но для этого потребуется электродвигатель с номинальным тяговым усилием не менее 150 Н, зубчатая цепь длиной более 3 м, редуктор и т.д.

Ведь установка домашнего привода обойдется не менее чем в 7-8 тысяч рублей, когда готовый комплект стоит 12 500 рублей, имеет пульт дистанционного управления и достаточную мощность для открытия ворот весом 120-150 кг.

Распространенные проблемы при установке подъемных ворот

Проблемы могут возникнуть в первую очередь:

Ворота заклинивает. Причин может быть несколько: неправильно установлены ролики при монтаже, ролики повреждены или с них сошло защитное покрытие. Чтобы избежать этого, следуйте рекомендациям производителя и не перегружайте ворота.
Полотно опустилось и не поднимается. Это связано с выходом из строя торсионной пружины. Только ее замена решит проблему.
Полотно движется очень туго. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего это перетянутая торсионная пружина. Проблему можно решить, отрегулировав натяжение.
Ремень сильно скрипит во время движения. Проверьте механизм на наличие грязи или инородных тел. Это также может быть признаком износа роликов или петель. Чтобы избежать этого, все движущиеся части следует периодически чистить и смазывать.

Поврежденные детали следует заменить новыми.

Если вы не можете устранить поломку своими силами, следует обратиться к профессионалам.
