Трубы прокладываются под землей ниже уровня промерзания, и для изоляции труб не используются водопроницаемые материалы (минеральная вата), так как при затоплении водой они могут пропитаться водой и потерять свои изоляционные свойства.
Как утеплить трубы отопления на улице?
Теплоизоляция труб отопления, в том числе наружных, является важной частью качественного оборудования для отопления дома и является необходимостью. Необходимость этой операции обусловлена рядом факторов, степень влияния которых на эффективность отопления квартиры или дома зависит от конкретных обстоятельств.
Современные технологии позволяют утеплить трубы отопления на улице самостоятельно, изучив свойства используемых теплоизоляционных материалов и способы монтажа.
Функция теплоизоляции наружных труб отопления
Изоляционное покрытие труб состоит из нескольких компонентов, которые влияют не только на производительность системы отопления, но и на безопасность ее эксплуатации и срок службы отопительного оборудования. Чтобы лучше понять требования к изоляционным покрытиям, давайте подробнее рассмотрим функции, которые они выполняют.
Снижение теплопотерь
Работа системы отопления жилого дома зависит от многих факторов, в том числе от величины теплопотерь. Одним из компонентов теплопотерь является передача части энергии от теплогенератора к теплообменнику через теплоноситель к транзитной среде. Проще говоря, горячая вода или пар, текущие по трубам от отопительного котла к радиаторам, частично остывают, отдавая тепло в окружающую среду (воздух, материал стен, землю и т.д.) через стенки труб. Чем выше теплопроводность материала трубы, тем больше потери тепла. Следовательно, трубопроводы системы отопления требуют дополнительной изоляции для предотвращения теплообмена между теплоносителем и окружающей средой через материал трубы.
Защита от замерзания
В силу определенных обстоятельств вода может попасть в систему отопления в межсезонье и вывести ее из строя, замерзнув в контуре в период, когда котел не работает при первых заморозках. Теплоизоляция трубопроводов значительно замедлит этот процесс, сохраняя температуру воды в системе выше температуры замерзания в течение нескольких дней или даже недель.
Остановка образования конденсата
Теплоизоляция труб предотвращает образование конденсата на трубах при изменении температуры окружающей среды, если в системе отопления нет воды, тем самым защищая трубы от коррозии снаружи.
Защита от термических ожогов, вызванных прямым контактом с трубой отопления
По определению, оболочка из изоляционного материала не может иметь высокую температуру и исключает возможность случайного контакта человека с горячей трубой.
Факторы, действующие на отопительные трубы в земле
Закопанная в землю труба отопления подвергается тем же воздействиям, что и труба снаружи, плюс факторы, вызванные заглублением:
- внутреннее давление теплоносителя, которое вызывает кольцевые и продольные растягивающие напряжения в сечении трубы;
- температура теплоносителя – фактор – в дополнение к тепловому воздействию – который также вызывает растягивающие напряжения в сечении трубы;
- температура почвы – зимой этот фактор имеет особое значение.
- Деформация грунта – на трубу влияют любые смещения (оседание, сдвиг и т.д.).
- Предварительное напряжение трубопровода – профиль траншеи часто повторяет рельеф местности;
- Вертикальная нагрузка – влияние веса слоя засыпки траншеи;
- Реакция грунта на стенки и дно трубопровода – противодействие вертикальным нагрузкам;
- Вибрационные нагрузки – от проезжающих транспортных средств, близлежащих раскопок и т.д;
- Влага – осадки и грунтовые воды;
- Химическое воздействие – соединения в почве и теплоносителе.
- Биологическое воздействие – бактерии, разложение.
Таким образом, прокладка трубопровода в грунте должна осуществляться с учетом всех вышеперечисленных факторов и принятия решения о том, как изолировать трубы отопления в грунте.
Принципы прокладки трубы отопления в траншее
Труба отопления, проложенная в земле, контактирует с двумя средами – теплоносителем и грунтом. Параметры теплоносителя (температура, давление) и его химический состав (вода, антифриз) известны пользователю заранее – либо из характеристик отопительного котла, либо от организации, эксплуатирующей сеть централизованного теплоснабжения, в которой планируется врезка.
Если выбран бестраншейный метод прокладки труб, остается только правильно выкопать траншею. Современные технологии позволяют прокладывать трубы в земле бестраншейным методом, который существует в нескольких вариантах.
Рытье траншеи для трубопровода отопления
Важно! Перед началом земляных работ необходимо получить разрешение на раскопки в муниципалитете, где будет производиться рытье траншеи, и приложить план всех труб во избежание повреждений и несчастных случаев.
Рытье траншеи начинается с планирования участка, на котором будет производиться выемка грунта. Если холмистая местность не выровнена, траншея и участок выравниваются, трубопровод выравнивается и предварительно напрягается перед обратной засыпкой.
По завершении выравнивания траншея будет осево размечена струной на вбитых в землю колышках.
Ширина дна траншеи для укладки труб диаметром до 700 мм, согласно СНиП 2.05.06-85 "Подземная прокладка трубопроводов", определяется по формуле D (диаметр трубы) + 300 мм. Если работы ведутся вручную, отклонение от этой величины не критично – на первом месте стоит удобство.

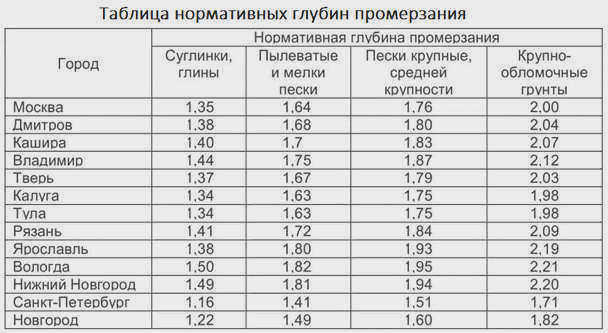

Вторым, более важным параметром является значение глубины. Труба отопления укладывается в грунт ниже уровня промерзания, который зависит от региона и указан в таблице. Для наглядности мы приводим выдержку из таблицы СНиП.
Выбор материала
Вопросы о том, чем утеплить металлическую или пластиковую водопроводную трубу на улице, какие материалы дешевле и какие существуют бесплатные варианты, интересуют в первую очередь тех, кто строит или содержит собственный дом. При выборе утеплителя важно понимать, что удобнее использовать узкоспециализированные материалы, но они несколько дороже. Давайте сначала рассмотрим бесплатные варианты утепления.
Бесплатная изоляция для наружной водопроводной системы
Одним из самых дешевых и, для многих, совершенно бесплатных утеплителей являются опилки. Их использование минимизирует стоимость изоляции, но несколько усложняет процесс, так как изоляция водопроводных труб от холода с помощью опилок потребует дополнительного изготовления короба, в который они засыпаются.
Навоз можно использовать в качестве бесплатной изоляции для водопроводных труб. В процессе разложения навоза выделяется много тепла. Он может не только защитить водопроводную трубу от холода, но и слегка согреть ее. Как и в варианте с опилками, навоз требует дополнительной емкости.
В некоторых случаях в качестве изоляции используют шлак. Он пористый, содержит много воздуха и хорошо защищает трубы от замерзания. В частных домах с индивидуальными котлами шлак имеется в достаточном количестве, поэтому его использование позволяет не только минимизировать затраты на утепление, но и сэкономить деньги, поскольку вывоз шлака стоит дорого.
Как утеплить водопроводную трубу на улице?
Строительный рынок предлагает большое количество современных материалов, которые можно использовать для изоляции труб, некоторые из них разработаны специально для этой цели. Рассмотрим популярные материалы для изоляции труб.

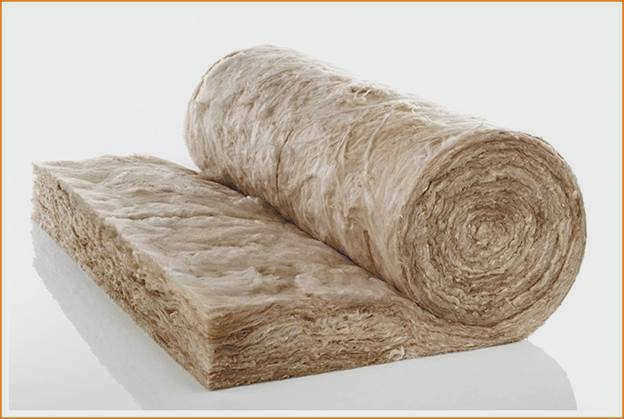

Минеральная вата
Одним из самых дешевых, но не самых практичных утеплителей, который можно использовать и для водопроводных труб, является минеральная вата. Этот материал пористый и надежно изолирует трубы от холода.
Недостатком этой изоляции является ее высокая гигроскопичность; она сильно впитывает влагу, поэтому теплоизоляционные свойства постепенно снижаются.
Во время эксплуатации труб, особенно если они недостаточно вентилируются, на их поверхности будет постоянно скапливаться конденсат, который будет эффективно поглощаться минеральной ватой. По этой причине ее использование – не лучший вариант.
Существует несколько видов минеральной ваты. Почти все они используются для труб, но удобнее использовать ту, которая выполнена в виде оболочки для водопроводных труб.
Пенополистирол для труб
Еще один материал, который успешно используется для защиты труб от замерзания, – это полистирол. Это пористый материал, который насыщен воздухом и поэтому имеет низкий коэффициент теплопроводности.
Пенополистирол не впитывает влагу, поэтому его можно использовать в местах, где есть прямой контакт с водой.
Производители выпускают полистирол для труб в виде оболочки, которая надевается на трубу и фиксируется специальным замком или клейкой лентой. Удобно использовать такую изоляцию для труб с минимальным количеством витков. Дело в том, что пенополистирольные покрытия для труб практически не гнутся. Поэтому для изоляции угловых соединений, отводов и других конструктивных элементов используются дополнительные детали из полипропилена, которые стыкуются встык с основной теплоизоляцией и герметизируются клейкой лентой.
Базальтовая теплоизоляция и пенопласт

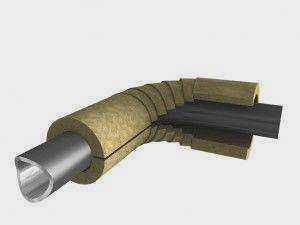

Базальт является хорошим теплоизоляционным материалом, который получают методом плавления. Базальтовые цилиндры различного диаметра превращаются в изоляционные цилиндры.
Помимо простоты монтажа, базальтовые цилиндры идеально подходят для трубопроводов. Цена этого материала выше, чем стекловаты, но он также требует защиты от влаги, которую обеспечивает изоляционная пленка или пергамин.

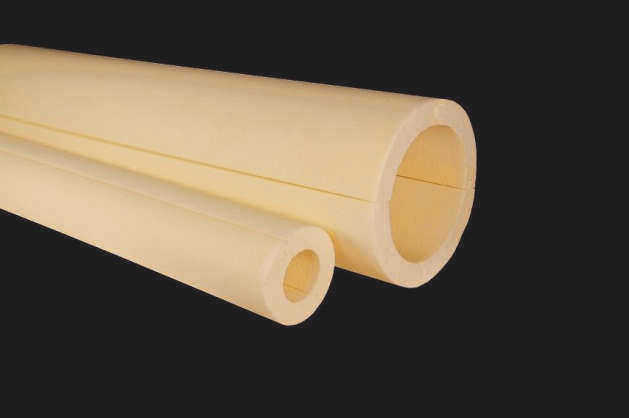

Изоляция водопровода на улице – важный момент, для которого на практике чаще всего используется пенопласт. Для того чтобы изолировать любую сеть, изготавливается покрытие подходящего диаметра.
Они бывают как с покрытием, так и без покрытия. Полистирольные полупокрытия можно использовать многократно, что позволяет сэкономить средства и при этом получить наиболее подходящие характеристики в качестве изоляции.
Как правильно установить пенопластовый сердечник
Как утеплить водопроводную трубу пенопластом? Правильный монтаж покрытия не требует большого опыта. Утеплить водопроводные трубы таким способом можно самостоятельно за короткое время.
Половинки цилиндра надеваются на трубу и фиксируются специальным скотчем. Детали должны накладываться друг на друга (не менее 10 см). Все стыки также тщательно герметизируются клейкой лентой, после чего на ленту наносится защитное покрытие.
Фигурные покрытия используются для угловых сегментов, стыков и изгибов.
Изоляцию необходимо удалять в обратном порядке, снимая защитный слой, клейкую ленту, а затем само покрытие.

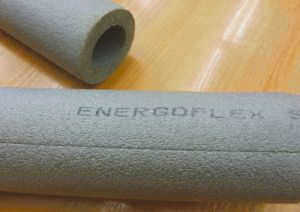

Теплоизоляция Energoflex

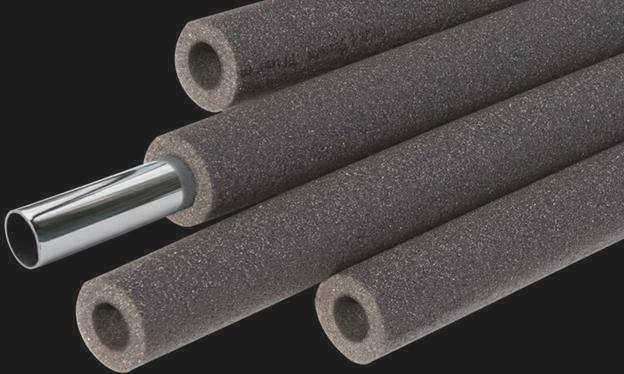

Этот изоляционный материал изготавливается из вспененного полиэтилена. Теплоизоляция Energoflex для водопроводных труб имеет ячеистую структуру и идеально подходит для изоляции наружных водопроводных труб.
Теплоизоляция Energoflex гарантирует высококачественную изоляцию наружных водопроводных труб и производится по передовой технологии на самом современном оборудовании. Ассортимент предлагаемой продукции постоянно расширяется в зависимости от спроса клиентов.
Теплоизоляция Energoflex обладает следующими свойствами:
- Хорошо сохраняет тепло. Имеет низкий коэффициент теплопроводности;
- защищает среду от перегрева. Даже в жаркую погоду вода остается прохладной;
- защищает трубопроводы в земле от замерзания. Теплоизоляция Energoflex может защитить от проникновения мороза в случае неисправностей даже на открытом воздухе в течение определенного периода времени до устранения неисправностей;
- защищает трубопровод от конденсата и коррозии. Теплоизоляция Energoflex обладает высокой стойкостью к агрессивным средам, поэтому она может защитить материал водопровода от коррозии;
- Energoflex также обладает акустической изоляцией и эффективно скрывает структурный шум, обеспечивая тишину внутри и снаружи здания.
