Одной из наиболее важных характеристик является коэффициент теплопередачикоторый выражается в Вт/м °C. Он определяет степень охлаждения воздуха в трубах. Производители, принимая во внимание различные условия монтажа, выпускают изоляционные материалы разной толщины и плотности.
Как утеплить вентиляционные трубы и какую изоляцию использовать?
Если в семье есть сыновья или дочери, стоит попробовать адаптировать эту часть дома для детей. Бунгало, место для колдовства – в мансарде есть все. Холостяку, девичнику, влюбленным, молодой семье будет легче справляться с домашними обязанностями, заботиться о своем благополучии, если чердак превратить в помещение с минимальным риском травматизма. Пыль, трещины, сырость, открытые трубы беспокоят больше, чем низкие потолки, плохое освещение.
Чердак может стать тайной комнатой. Пересмотреть старый фотоальбом из коробки, спеть любимую песню, включив караоке, будет самое место. Или стать комнатой с чем-то пугающим, портящим настроение при одной мысли об этом. Каким быть – решать хозяину. Спрятать трубы, задекорировать их – первое, что нужно сделать в мансарде. Точнее, первое, что нужно сделать, – позаботиться об изоляции.
Зимой каждая труба будет замерзать. Изолировав все трубы в этой части дома, вы сможете достичь следующих целей:
- продлить срок их службы;
- улучшить их функциональность;
- оптимизировать систему жизнеобеспечения в доме.
Внешняя и внутренняя теплоизоляция вентиляционных труб
Изоляция вентиляционных труб выполняет следующие функции:
- Обеспечивает огнестойкость и предотвращает распространение огня в случае пожара.
- Предотвращает образование конденсата на внешней и внутренней поверхности труб.
- Уменьшает теплообмен между внешней средой и воздухом в системе.
- Уменьшает вибрацию и шум, возникающие при движении воздуха.
Вентиляционная труба может быть изолирована изнутри или снаружи. При внутренней изоляции необходимо увеличить сечение воздуховода, чтобы сохранить требуемую пропускную способность воздушного потока.

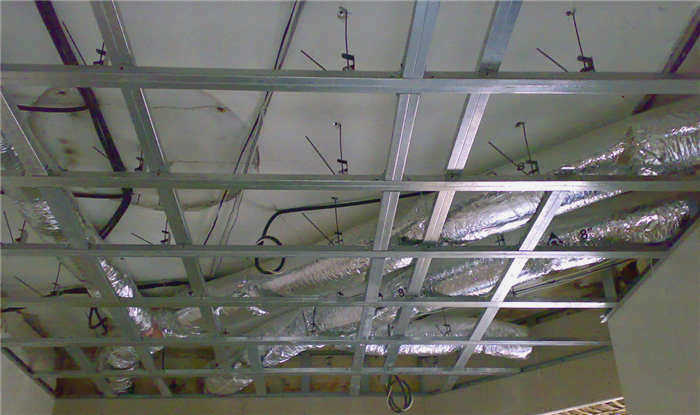

Внешняя изоляция воздуховода
Однако в настоящее время уже нерентабельно изолировать с помощью теплоизоляции, поскольку это часто решается с помощью мер по звукоизоляции у источника звука или путем установки глушителей. Поэтому в настоящее время предпочтение отдается внешней изоляции.
Еще одним фактором при принятии решения о внутренней изоляции вентиляционной трубы является возможность появления бактерий, грязи и отложений пыли, из-за которых материал может начать терять свои свойства. Внешняя изоляция лишена этих недостатков. Теплоизоляция на внешней стороне трубы значительно снижает риск распространения огня в случае пожара.
Аргументы в пользу изоляции вентиляционной трубы
Процесс конденсации внутри неизолированной вентиляционной трубы неизбежен. Он является следствием столкновения теплых и холодных потоков воздуха. Конденсат также может возникнуть в результате неправильного монтажа или неправильной эксплуатации здания.
Как влага, осевшая на конструкциях, так и конденсат на стенках воздуховодов стекают по трубам. Любые утечки в соединениях приводят к тому, что они просачиваются на потолок и стены. В результате изоляция пола становится влажной, и ее изоляционные свойства снижаются как минимум наполовину.
При отрицательных температурах появляется иней, и внутренний диаметр трубы уменьшается. Материал не только портится, но и создает благоприятные условия для роста плесени. Это может стать причиной частых респираторных заболеваний и аллергических реакций в доме.
Воздуховоды на холодном чердаке должны быть изолированы для предотвращения образования точки росы, т.е. превращения водяного пара в воздухе в воду.
Особенно необходимо изолировать вентиляцию на неотапливаемом чердаке. В этом случае разница между температурой воздуха внутри системы и стенками труб значительна.
Только тканевая система распределения воздуха не требует дополнительной изоляции. Паропроницаемая поверхность тканевых труб препятствует образованию конденсата, а поскольку воздуховоды сухие, в них не могут поселиться микроорганизмы.
Насыщение воздуха водяным паром прямо пропорционально температуре. Чем выше температура, тем больше водяного пара в воздушной массе. Даже малейшие изменения температуры снижают способность воздуха удерживать водяной пар. По этой причине на выходе вентиляционного канала при охлаждении воздуха образуется конденсат.
Где следует изолировать вентиляционный канал?
Обязательная изоляция необходима в местах, где есть разница температур. Места, где встречаются теплый и холодный воздух, вызывают наибольшее количество конденсата. Именно здесь находится точка росы. При проектировании изоляции вытяжных воздуховодов сначала рассчитывается положение этой точки.
Цель состоит в том, чтобы переместить ее как можно ближе к выходу вентиляционного канала. Идеальной является ситуация, когда зона смешения потоков холодного и теплого воздуха находится за пределами дома.

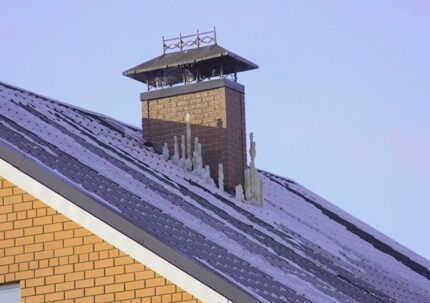

Поскольку такое случается редко, вентиляционная труба, проходящая через холодный чердак и выходящая на крышу, должна быть изолирована в той части, где она проходит через потолок верхнего этажа или чердака. Сама труба изолируется по всей длине до выхода на крышу.
В случае приточного воздуха количество конденсата, выпадающего на внешних стенках вентиляционного канала, прямо пропорционально его длине. Это явление также влияет на монтаж. В больших помещениях, помимо труб, необходимо изолировать и заслонки.
Для предотвращения возникновения точки росы, то есть превращения водяного пара, содержащегося в воздухе, в воду, вентиляционные каналы на холодном чердаке должны быть изолированы и оснащены необходимой арматурой.

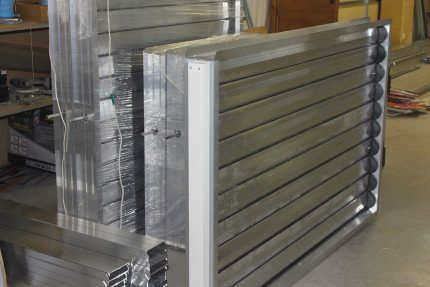

Изолированный клапан имеет форму регулируемой жалюзи. Последняя ограничивает поток и немного повышает температуру воздуха, подаваемого снаружи, поскольку в конструкции имеются трубчатые радиаторы.
Скорость всасываемого через заслонку воздуха регулируется рычагом или электрической системой. Подогрев дроссельных заслонок с помощью нагревателей необходим для предотвращения их обледенения. Температура приточной воздушной массы изменяется незначительно.
Последствия недостаточной вентиляции
Если в проекте не предусмотрен отапливаемый утепленный чердак, то чердак в отдельно стоящем доме обычно представляет собой неотапливаемое помещение. Температура на чердаке ниже, чем в доме. Когда теплый воздух из вентиляционного канала, насыщенный влагой от дыхания, электроприборов и систем отопления, попадает в более холодное помещение, влага конденсируется.

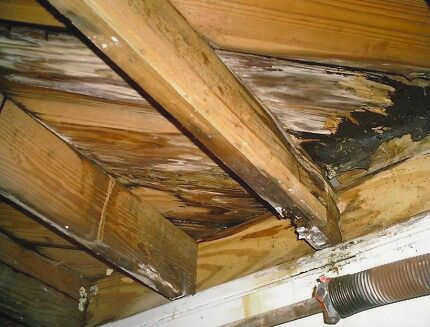

Летом это может привести к появлению грибков и даже гниению потолков. Зимой влага замерзает и превращается в иней и лед. Эти снег и лед тоже не очень хороши. Зимой они способствуют образованию микротрещин. Летом они могут растаять и затопить чердак.
Воздух на чердаке необходимо менять не менее двух раз в день. Такая частота смены воздуха предотвратит образование грибков, которые необратимо повреждают деревянные элементы кровельной системы
Выход есть: вентиляция чердака в частном доме требует соблюдения нескольких важных условий:
- Наличие вентиляционного выхода с чердака на улицу;
- Обустройство чердачного помещения собственной системой вентиляции;
- установка в доме механической системы вентиляции – комбинированной вытяжной и приточной вентиляции с рекуператором на чердаке.
В зависимости от того, какая система вентиляции является принудительной, естественной или комбинированной, существуют различные способы вентиляции чердака.
Естественная вентиляция с использованием чердачного пространства
Гравитационная вентиляция, также известная как естественная, позволяет воздуху циркулировать в соответствии с принципом, знакомым еще с начальной школы: теплый воздух легче холодного. Теплый воздух поднимается как можно выше по вытяжным каналам. Более холодный воздух из приточных каналов поступает в дом.
Вентиляционные каналы в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на чердаке. Это позволяет сократить количество воздуховодов на крыше
При наличии эффективной вентиляции под крышей на чердаке и в конструкции крыши системы вытяжки отработанного воздуха могут быть полностью или частично объединены.
Циркуляция и удаление загрязненного воздуха на чердаке может быть обеспечена следующими способами
- дымоходные стояки;
- аэраторы (воздуховод на улицу, обеспечивающий принудительную вентиляцию воздуха на чердаке);
- соответствующая конструкция крыши (вентиляция с 2 щелями под крышей и над стропилами является самой простой);
- кровельные вентиляционные отверстия, врезанные непосредственно в кровельную систему.

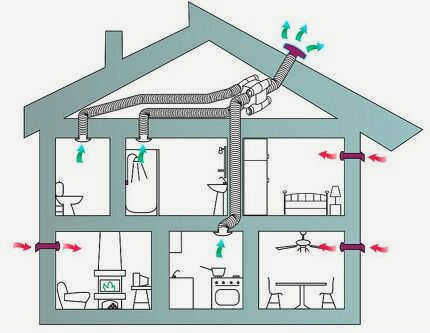

Если на неотапливаемом чердаке организована система естественной вентиляции, разумным решением будет соединить все вентиляционные трубы на чердаке и направить их через общую вентиляционную шахту.
Единый вентиляционный стояк может решить проблемы конденсата на чердаке. Система естественной вентиляции закольцована
Если чердак достаточно вентилируется, конденсат на нем не образуется. К сожалению, вентиляционные отверстия в крыше или щели на чердаке не всегда позволяют это сделать.
Обзор лучших современных утеплителей
Российский рынок предлагает всевозможные теплоизоляционные материалы – от пенопласта и стекловаты, которые используются все реже, до легко наносимых растворов.
Выбор материалов для изоляции чердачной вентиляции основывается на конкретных условиях окружающей среды, нюансах монтажа и финансовых возможностях.
Подумайте, чем можно изолировать бытовые вытяжные трубы, проходящие в более холодных районах. Вот четыре варианта теплоизоляции, которые подходят для самостоятельного применения. Их характеристики соответствуют требованиям и стандартам, а с установкой справится даже начинающий строитель.
Вариант №1 – Минеральная вата
Минеральная вата включает в себя абсолютно разные категории утеплителей, произведенных из стеклянных, базальтовых и шлаковых волокон. Стекловата считается наименее эффективным и самым дешевым материалом, который имеет много преимуществ, но и много недостатков.

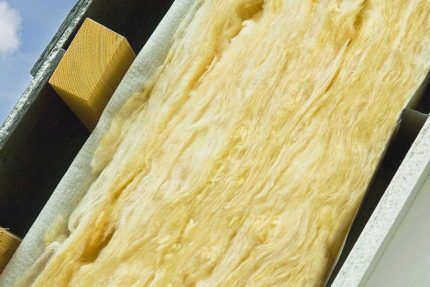

Стекловата обладает отличными звуко- и теплоизоляционными свойствами, относительной прочностью и пожаробезопасностью – с рабочей температурой до +450°C. Она упруга, проста в установке
Но, к сожалению, этот бюджетный вариант может иметь в своем составе вредные фенолформальдегидные смолы, чрезвычайно гигроскопичен, требует пароизоляции, а через 3-4 года теплоизоляционная функция теряется примерно на 50%.

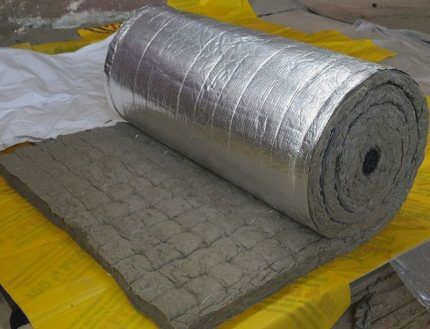

Из-за своих недостатков стекловата уходит в прошлое, заменяясь базальтовой или каменной ватой. Она выпускается в двух вариантах укладки: маты (более тонкие – рулоны) и скорлупы, часто фольгированные.

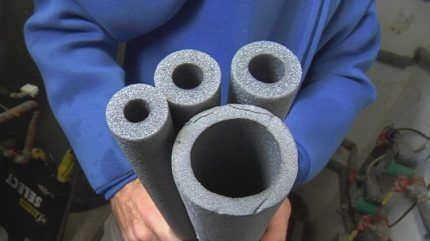

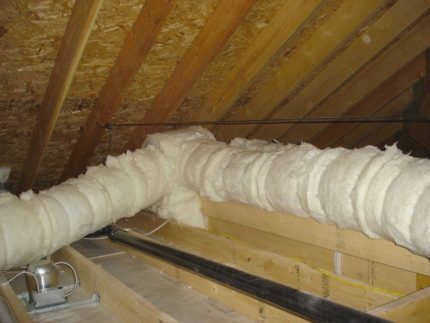

Скорлупы больше подходят для изоляции труб малого диаметра; вентиляционные каналы на чердаке часто оборачивают рулонной минеральной ватой.
Накопленный опыт и полезные видеоматериалы по теме
Опыт применения пластиковой изоляции труб на чердаке:
Применение напыляемой изоляции Polynor:
Как установить самоклеящуюся изоляцию Isolon:
Теперь вы знаете, как можно самостоятельно утеплить вентиляцию в частном доме и какие материалы подходят по всем нормам. Однако не стоит забывать, что правильный выбор материала не решит всех проблем: изоляция должна быть установлена правильно и без ошибок.
Перед началом работ рекомендуется убедиться, что система вентиляции работает на полную мощность, не загрязнена и не нуждается в ремонте или модификации. Если проблемы возникнут из-за ошибок при монтаже труб, никакое количество изоляции не поможет.
Есть ли у вас информация по этой статье, которой стоит поделиться с посетителями? В вашем арсенале есть технологические нюансы, известные только вам? Пишите свои комментарии в поле ниже, задавайте вопросы и публикуйте фотографии.
Своими руками при сборке трубопроводной системы

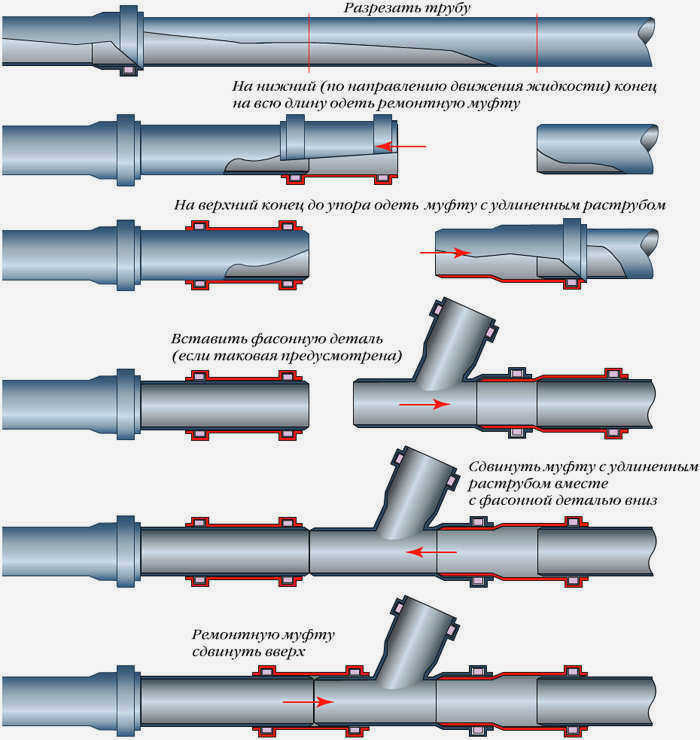

Варианты соединения пластиковых трубных систем
- Если для организации воздухообмена выбраны канальные трубы, то вся система воздуховодов должна быть выполнена из них. Это позволит избежать образования ступенчатой структуры внутри воздуховода, которая мешает движению воздуха.
- Будущая система предварительно наносится на схему.
- Схема размечается на месте.
- Размеры каждого участка и расположение фитингов должны быть обозначены.
- Определяется сечение трубы. Стандартные размеры: круглая 120 мм или квадратная 150 x 150 мм.
- Рассчитывается диаметр канала (с помощью онлайн-инструмента).
- Приобретаются метизы, фитинги и трубы. При покупке обратите внимание, что в документации указан размер внешней окружности, а не внутренней.
- Проверьте наличие всех соединителей и других компонентов. Чтобы обеспечить полную совместимость частей системы и герметичность соединений, лучше покупать у одного производителя.
- Прикрепите фитинги для будущих коммуникаций вдоль отмеченного маршрута.
- Подготовленные к монтажу трубы проверяются на наличие дефектов как снаружи, так и внутри. Они должны быть гладкими и покрыты антистатическим покрытием.
- Стояк собирается из компонентов с большим сечением.
- Воздуховоды собираются и устанавливаются.
- Ветви могут быть соединены друг с другом с помощью фиксированных или разъемных соединений. Второй способ предпочтительнее, поскольку систему всегда можно разобрать для обслуживания.
- Неплохо также герметизировать все соединения.
- Элементы, соединяющие различные части труб, должны быть выбраны с плавными переходами и без острых углов.
- Вентиляционные каналы крепятся к потолку с помощью хомутов.
- Они соединяются между собой с помощью фитингов необходимого диаметра.
- Все рукава труб должны сходиться в самой высокой точке.
- Для механического воздухообмена устанавливаются вентиляторы, заслонки и т.д.
- Общий патрубок выводится на крышу выше.
- Вся система проверяется в работе.
Правильный подход к изоляции
Чтобы ответить на вопрос – как правильно и экономично утеплить вентиляционную трубу в частном доме – необходимо разобраться в причинах образования конденсата. Разница температур всегда приводит к конденсации, но наиболее обильная "роса" наблюдается в сегменте активного контакта теплого и холодного воздуха. Чем ближе к выходу трубы может быть перемещен отвод, тем меньше потенциальная опасность и ущерб, вызванные конденсацией.
Идеальным является случай, когда смешение холодного и горячего воздуха происходит в той части вентиляционной трубы, которая находится снаружи здания. Однако на практике это не всегда возможно.
Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке обязательна изоляция воздуховодов. Это гарантирует, что "мокрая" зона – место, где роса наиболее активна – будет отодвинута от стен здания. Такое решение поможет предотвратить проникновение влаги в стены, даже если там много конденсата, вызывающего сырость, грибок и другие сопутствующие неприятности.
Поиск правильного места
Вертикальный дымоход от кухонной плиты, камина или газового котла не даст влаге проникнуть в помещение благодаря потоку горячего воздуха. Горизонтальные воздуховоды с выходом на стену должны быть установлены с уклоном вниз, по крайней мере, на несколько градусов. Это позволит скопившейся влаге стекать наружу, а не в помещение. Поэтому самое главное перед утеплением таких вентиляционных каналов – проверить, есть ли уклон к выходу. В противном случае даже изолированные вентиляционные каналы будут создавать проблемы в будущем, хотя и заметно позже, чем без теплоизоляции.
Неотапливаемый чердак – обязательное место для изоляции труб воздуховодов. Именно здесь перепады температур в холодное время года становятся источником проблем с влажностью. Независимо от того, используются ли пластиковые или металлические трубы, конденсат скапливается на них как внутри, так и снаружи.
