Принцип действия теплоизоляционных материалов сводится к так называемой "пассивной защите". Благодаря близости к земле вода в трубах не остывает, пока течет в отапливаемое помещение.
На какую глубину следует закапывать водопроводную трубу в отдельно стоящем доме, чтобы она не замерзала зимой?
В одноквартирных домах, при отсутствии центрального водоснабжения, воду берут из колодцев и скважин, проводя трубы под землей от фундамента строения до источника. При проведении работ важно знать, на какую глубину закапывать водопровод в отдельно стоящем доме, чтобы снизить материальные затраты на земляные работы и избежать замерзания водопровода зимой.
Благодаря современным технологиям, изолировав трубы электрическим кабелем или теплоизоляторами, можно значительно уменьшить глубину залегания магистрали – это будет удобно для проведения ремонтных работ в случае протечек. Однако небольшая глубина залегания водопроводных труб также нежелательна – вода в поверхностном расположении магистрали летом будет нагреваться, что противоречит нормам СанПиН 2.1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

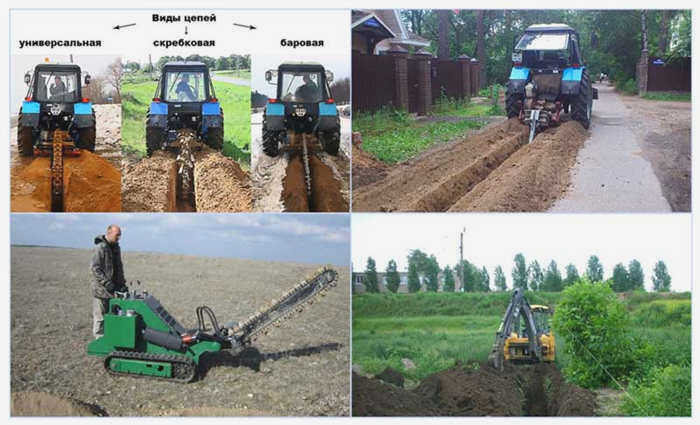

Рисунок 1 Как выкопать траншею для водопровода
На какой глубине следует прокладывать водопроводные трубы?
Строительные нормы и правила (СНиП 2.04.02-84) устанавливают минимальную глубину 0,5 метра от поверхности земли – это предотвращает повреждение водопровода автомобилями и тяжелой техникой, ударяющимися о землю. Та же глубина заложения трубопроводов в 0,5 метра определяется нормами от точки замерзания в данной местности, поэтому неизолированные трубы в большинстве случаев закапывают на глубину 1,8-2 метра.
Для каждого региона существует карта глубины промерзания, по ней легко найти свое местоположение с глубиной промерзания и, увеличив глубину еще на полметра, можно гарантировать, что вода в трубах не замерзнет на этой глубине.
Стоит отметить, что, в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопроводной трубы в индивидуальном доме зимой, если она проложена на небольшой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к углублению водопроводных труб следует подходить со всей ответственностью.

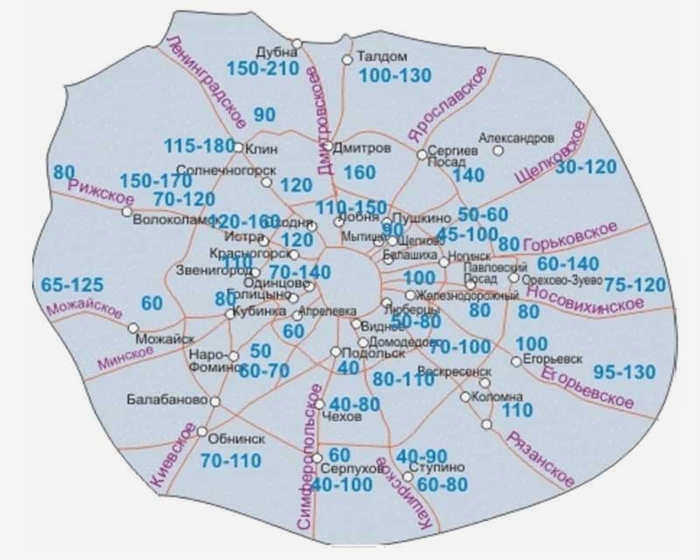

Рисунок 2 Карта промерзания грунта в Московской области
Принципы строительства подземных водопроводов
Замерзание подземного водопровода происходит в результате того, что грунт достигает температуры ниже нуля. Одним из способов предотвращения этой проблемы является прокладка труб на глубине, где отрицательные температуры недостижимы.
Если это требование не выполняется, необходимо принять другие меры для решения проблемы бесперебойного водоснабжения.
Фотогалерея
Фото из

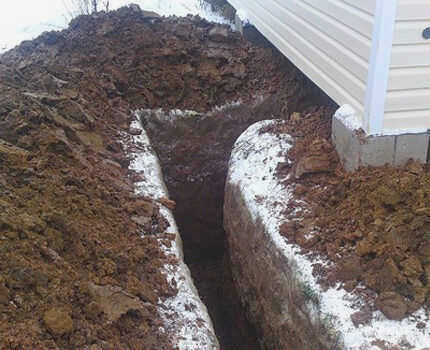

Труба водоснабжения, проложенная в земле, должна быть изолирована, если она проложена выше уровня сезонного промерзания. Участок от точки промерзания до подвода к отапливаемым помещениям должен быть обязательно изолирован.
Для прокладки трубопроводов выше уровня промерзания выпускаются готовые системы теплоизоляции с гофрированной гидроизоляционной оболочкой.
Для прокладки подземных водопроводов выпускаются трубы с наружным защитным слоем из пенополиуретана, предохраняющим систему от замерзания, а трубы от коррозии.
Допускается теплоизоляционное покрытие из вспененного пластика. Однако он должен иметь прочный и достаточно надежный внешний гидроизоляционный слой, так как пенопласт способен впитывать и пропускать воду через поры
Напыляемый пенополиуретан прекрасно справляется с задачами гидроизоляции и теплоизоляции и может использоваться после укладки водопроводных труб.
При изоляции подземных водопроводов теплоизоляцией, способной впитывать воду, прокладка допускается только в каналах или защитных кожухах
если весь водопровод прокладывается выше уровня сезонного промерзания, он должен быть полностью изолирован от места забора воды до места ввода в обогреваемое помещение
для изоляции труб гигроскопичным материалом используются сборные воздуховоды, стальные листы, трубы из рубероида или трубы большего сечения.
Глубина изоляции для водопроводных труб

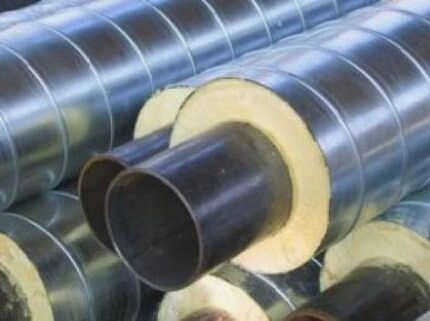

Готовая система изолированных труб
Покрытие труб пенополиуретаном
Теплоизоляционное покрытие из пенопласта
Симбиоз тепло- и гидроизоляции
Укладка изолированных труб в короб
Теплоизоляция на выходе из кессона
Различные варианты теплоизоляционной оболочки
Общие правила и нормы
Согласно пункту 11.40 кодекса СП 31.13330.2012, глубина заложения труб должна быть на 0,5 метра больше расчетной глубины проникновения нулевой температуры в грунт. Это необходимо для того, чтобы избежать образования ледяных заторов в трубопроводе и разрыва труб в местах кристаллизации воды, которая при замерзании увеличивается в объеме.
Способы утепления наружной системы водоснабжения
Существует несколько способов утепления внешней водопроводной системы, проложенной в земле. Если подается только холодная вода, теплопроводность используемых материалов не так важна, как их долговечность, прочность или цена из-за небольшой разницы температур.
В случае подачи горячей воды в сельский дом через централизованную сеть надземные трубопроводы изолируются. Из-за большой разницы температур между горячей водой и окружающей средой большое значение придается теплопроводности материала.
Использование простых методов
Если трубы находятся почти на границе линии промерзания, можно предпринять элементарные меры, не требующие больших капиталовложений и квалифицированных специалистов, чтобы избежать риска прекращения подачи воды.
В южных регионах, где глубина залегания водопровода небольшая, достаточно осенью выкопать трубы, засыпать их экологически чистым изоляционным материалом и заново закопать траншею.
Для изоляции можно использовать листья, солому, стружку или опилки. Они обладают низкой теплопроводностью, но будут гнить в земле до следующей зимы, поэтому эту процедуру следует повторять каждый год.
Если, согласно расчетам, трубы находятся немного выше уровня, обеспечивающего незамерзание системы, вместо углубления водопровода проблему можно решить путем повышения нулевой изотермы.
Это может быть сделано двумя способами:
- Увеличив толщину слоя почвы, заполнив его сверху;

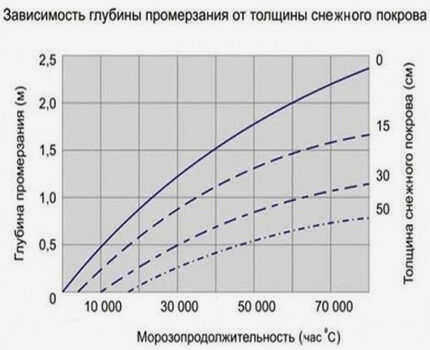

- используя выпавший снег в качестве изоляции.
В обоих случаях центр полосы земли или снега располагается вдоль водопроводных труб, а ее ширина должна быть как минимум в два раза больше глубины труб.
Способы утепления водопроводных труб
Чтобы предотвратить повреждение морозом водопроводных труб в отдельно стоящем доме / бунгало / бунгало, необходимо заранее позаботиться об их утеплении.
При прокладке труб – не только водопроводных – важно учитывать их теплоизоляцию. Если это сделать своевременно, затраты будут минимальными.
Существует множество вариантов изоляции труб – важно выбрать наиболее качественный материал из множества предложенных и не слишком ориентироваться на цену. Самый дешевый вариант – пустая трата денег
Среди способов утепления водопроводных труб в домашних условиях среди домовладельцев наиболее популярны следующие
- удлинение трубопровода на 0,5 м ниже уровня замерзания;
- использование греющего кабеля
- изоляция теплоизоляционным материалом;
- создание воздушной полости;
- приобретение трубы заводского изготовления;
- Использование нескольких методов одновременно.
Чаще всего используется более одного метода. Например, если водопроводные трубы проложены глубоко, то участок, отвечающий за вход в дом, все равно требует утепления. По этой причине выбирается оптимальный вариант защиты локальной системы водоснабжения.
Глубина залегания труб зависит от региона. Чтобы проверить это, можно воспользоваться специальными справочными таблицами, найдя свой регион, или проверить на основе опыта.

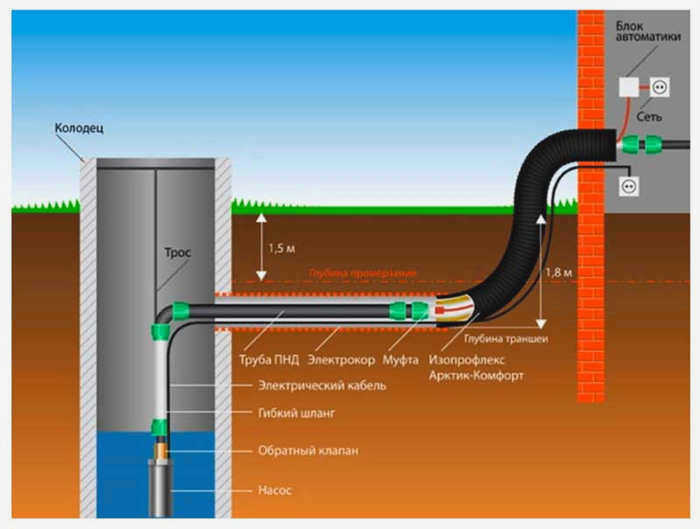

Греющий кабель широко используется благодаря простоте монтажа и качеству исполнения.
В зависимости от типа установки различают 2 вида кабеля:
Первый устанавливается поверх водопроводной трубы, а второй – внутри. Он надежно изолирован и изготовлен из безвредных материалов. Он подключается с помощью термоусадочной муфты к обычному кабелю с вилкой или к автоматическому выключателю. Более подробную информацию о греющем кабеле для водопроводных труб вы найдете на следующих страницах.
Альтернативные варианты теплоизоляции
Существуют альтернативные методы теплоизоляции, которые предотвращают негативные последствия. Однако они подходят не во всех случаях. Во-первых, из системы может быть удалена вся вода – нет воды, нет проблемы. Этот метод подходит для домов, которые не используются зимой. Это поможет предотвратить повреждение системы в случае замерзания водопроводных труб.
Во-вторых, вы можете поддерживать поток воды в трубах, немного приоткрыв кран. Это несложно, если вы живете постоянно. Однако этот вариант опасен – вдруг вам придется уехать из дома на несколько дней, а по возвращении вы будете удивлены разрушенной водопроводной трубой.

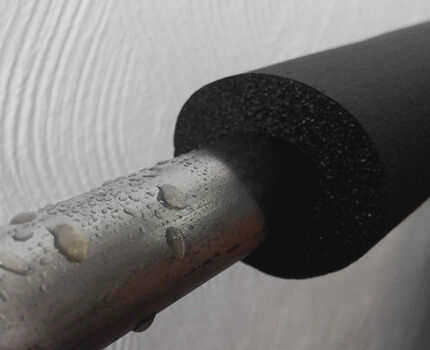

Изоляция помогает избавиться от конденсата, что положительно сказывается на продлении срока службы металлических труб
Помимо перекрытия крана, существуют и другие способы поддержания постоянного давления в трубах. Например, можно использовать специальный насос для повышения давления воды в системе или добавить дополнительный элемент – ресивер. Его следует поместить в трубу рядом с насосом. Действие ресивера будет поддерживать постоянное давление, что предотвратит замерзание системы.
Изоляция подземной системы труб

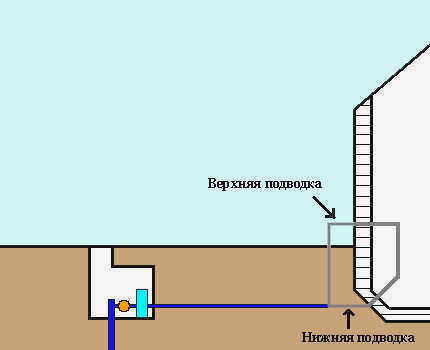

Изоляция водопроводной трубы, ведущей к дому, может не понадобиться, если она расположена ниже уровня промерзания грунта. Однако чем глубже расположен водопровод, тем сложнее его монтаж и ремонт.
В этом случае изоляция труб может быть дешевле с точки зрения стоимости изоляционного материала и проще с точки зрения уровня необходимых работ.
В случае более низкой подводки стоимость изоляции ниже, но она требует более сложных работ как для установки, так и для ремонта
Использование современных изоляционных материалов
Самым старым и проверенным методом изоляции труб является заполнение траншеи керамзитом. Минеральная вата без внешней гидроизоляционной мембраны не используется в подземных коммуникациях.

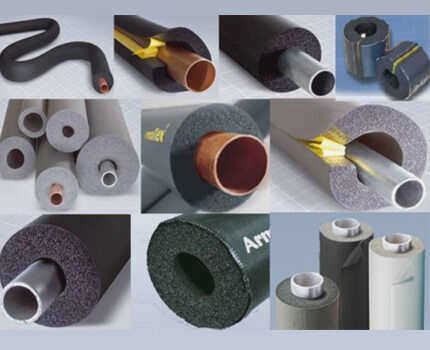

В настоящее время количество предлагаемых различных видов теплоизоляции позволяет решить эту задачу для любых температурных условий. Для подземных линий в районах выше уровня промерзания производятся пенополиуретановые и полистирольные "скорлупы" с гидроизоляционной оболочкой, покрытой фольгой.
Для подземных водопроводов производятся изоляторы из ППС и пенополистирола с гидроизоляционной оболочкой. В качестве альтернативы используются трубы ПНД с уже прикрепленной к ним изоляцией.

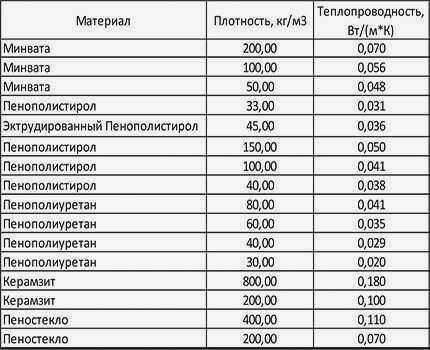

Рассмотрим основные типы материалов, которые чаще всего используются для изоляции подземных водопроводов:
- минеральная или стеклянная вата сжимается под весом земли, поэтому при ее использовании требуется дополнительная работа в виде прочной оболочки;
- базальтовое волокно, покрытое алюминиевой фольгой для гидроизоляции, довольно дорого, но с ним легко работать
- полистирол и пенополистирол легко режутся, хорошо сохраняют тепло, но требуют защиты от грызунов;
- пенополиуретан хорошо сохраняет тепло и устойчив к влаге.
Наглядные уроки и полезные видео по теме
Видео №1. базовое утепление стенок кессона и покрытие пенопластом изнутри:
Видео №2. строительство скважины с кессоном, освещающее тему утепления:
Замерзшие скважины и водопроводы чреваты не только перебоями в подаче воды, но и повреждением оборудования и элементов системы, ремонт которых потребует денег и больших усилий. Лучше один раз провести качественные гидроизоляционные работы и иметь постоянный доступ к воде на долгие годы.
