УЗО для водонагревателя: что это такое?

УЗО для водонагревателя: что это такое?

Электричество – это универсальный источник энергии, который можно использовать для нагрева воды. Этот принцип очень часто используется в современных водонагревателях. Однако вода является универсальным проводником, и контакт с ней должен быть ограничен.

Основные понятия

Электрические водонагреватели – это устройства, в которых электрическая энергия преобразуется в тепловую и затем передается воде. Традиционно такие устройства можно разделить на 2 группы:

• Поток. Вода нагревается, протекая через специальные системы с теплыми пластинами или трубами, которые мгновенно передают тепло воде. Проточные нагреватели отличаются высокой эффективностью.
• Накопление. В них используется обычный бойлер с нагревательным элементом, который последовательно нагревает воду в баке.

УЗО для водонагревателя – это специальное устройство, предназначенное для защиты от утечки тока.

Его работу можно описать следующим образом:

• Устройство устанавливается непосредственно перед самим нагревателем. Весь ток проходит через него и питает устройство.
• Если внутри нагревателя обнаруживается ток утечки, УЗО улавливает его, и вся система отключается. Его работа обеспечивается специальными датчиками и переключателями.

Следует отметить, что УЗО похоже на автоматический выключатель, но технически не является им. Он улавливает даже небольшие колебания тока, которые автоматика не в состоянии проанализировать.

Сейчас такие механизмы не всегда обеспечивают оптимальный уровень безопасности, поэтому водонагреватель также должен быть оснащен заземляющим устройством. УЗО не следует путать с автоматическим выключателем остаточного тока, так как это две разные конструкции. Первый механизм способен улавливать только утечку тока, тогда как второй более универсален: устройство остаточного тока также реагирует на короткое замыкание, перегрузку и другие подобные проблемы, при этом “выбивая” ток.

Причины отключения

С технической точки зрения, системы защиты не могут быть использованы. Однако в случае с водонагревателями они являются обязательными атрибутами. Это происходит потому, что конструкции сделаны из металла, а вода сама по себе является хорошим проводником электричества. Недопустимо использовать водонагреватели без систем защиты, так как это может быть опасно для жизни.

УЗО срабатывают по нескольким основным причинам:

• Повреждение изоляции нагревательного элемента. Это то, что защищает всю систему от протекания тока. Любой пользователь может мыть руки, не опасаясь поражения электрическим током. Однако в старых или некачественных водонагревателях этот элемент может выйти из строя. Такие явления можно проверить только с помощью специальных приборов.
• Ток утечки. Если поврежден кабель внутри котла или сам питающий кабель, часто срабатывает автоматический выключатель УЗО. Следует отметить, что это может произойти практически в любом типе кабеля. Очень часто сам кабель повреждается изнутри, и тогда ток попадает в металлический корпус. Чтобы найти причину, часто необходимо разобрать нагреватель и проанализировать ситуацию.

• Механизм отключения не работает. Это очень часто случается с дешевыми продуктами от неизвестных компаний. Они могут просто не включаться после нескольких активаций.
• Неправильное расположение выключателя УЗО. Если прибор подключен в неправильном месте, он будет анализировать неправильные токи. Если нагреватель выйдет из строя, система не защитит человека от утечки тока.

Как выбрать?

УЗО – это универсальные механизмы, которые можно использовать для включения и выключения различных электроприборов. Чтобы выбрать один из них для своего электрического водонагревателя, следуйте нескольким простым правилам, описанным ниже:

• Мощность УЗО должно быть выбрано на основе того же номинала, что и прибор, с которым предстоит работать. Для котлов мощностью 2,3 кВт и менее специалисты рекомендуют механизмы на 10 А. Если это значение колеблется между 5,5 и 8 кВт, следует приобрести УЗО на 32-40 ампер. Поэтому важно обращать внимание не только на сам коммутатор, но и на подключаемое устройство.
• Ток утечки. Эта характеристика рассчитывается на основе рабочего тока. Часто учитывается 0,4 мА на 1 А. Если УЗО установлено на большем расстоянии, рекомендуется добавить еще 10 мА на каждый метр кабеля. Это значение можно легко минимизировать, установив прибор непосредственно перед водонагревателем.
• Способ установки. На рынке представлено несколько вариантов защитных устройств. Наиболее распространенными являются выключатели УЗО, которые могут быть установлены на DIN-рейку. В качестве альтернативы имеются отдельные устройства, которые можно подключить непосредственно к розетке.

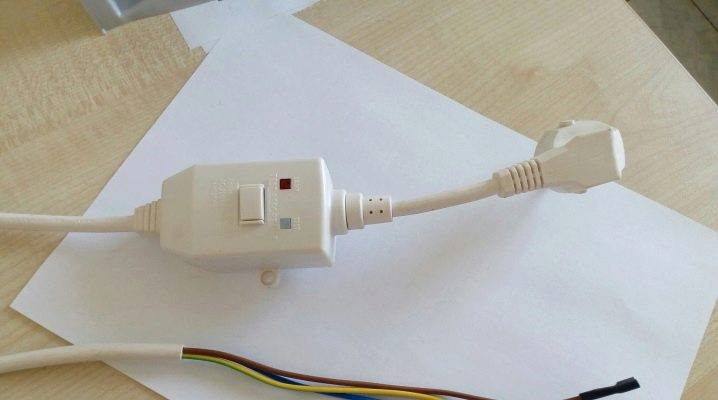

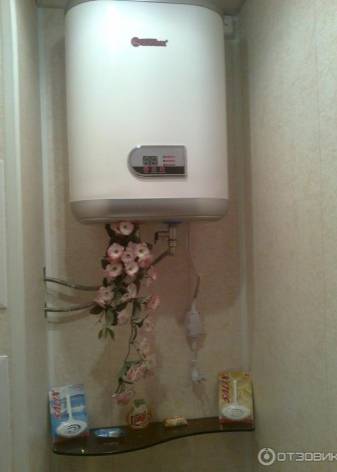

Следует отметить, что многие современные производители водонагревателей встраивают такие устройства в свои приборы.

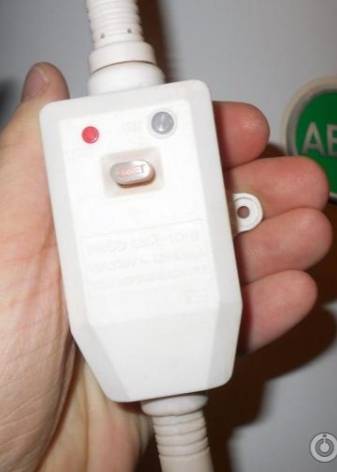

Компоненты могут быть расположены в незаметном месте – под корпусом или внутри сетевого кабеля, поэтому перед покупкой котла стоит выяснить эту особенность. Преимущество такой системы в том, что производитель точно рассчитывает все характеристики УЗО для радиатора заданной мощности.

Как правильно выбрать УЗО для водонагревателя и других приборов в ванной комнате?

Современные требования электробезопасности для бытовой сети, будь то квартира или частный дом, требуют установки и подключения двух основных типов защиты. Первый – это автоматический выключатель, который защищает сеть от короткого замыкания и перегрузок. Второй – устройство остаточного тока (УЗО), которое обеспечивает безопасность человеческой жизни от поражения электрическим током при прикосновении к токоведущим частям или при возникновении токов утечки. Такая защита особенно важна в помещениях с повышенной влажностью, а именно в ванной комнате. Поэтому давайте подробнее рассмотрим, как выбрать УЗО для вашего водонагревателя или стиральной машины.

Как работает УЗО и для чего оно нужно?

Прежде всего, необходимо понять разницу между УЗО и автоматическим выключателем.

Автоматический выключатель является основной защитой электросети. Если при перегрузке или коротком замыкании возникает сверхток, коммутационное устройство реагирует на него и отключается, отсекая неисправный участок и защищая всю сеть от повреждения.

Основная цель УЗО – не защита сети, а защита людей, и оно реагирует на небольшие токи утечки. Как это происходит?

В наши дни в домах есть множество устройств, и некоторые из них довольно мощные. Электрические кабели не вечны, и чем дольше они используются, тем больше вероятность того, что изоляция выйдет из строя. Повреждение изоляционного слоя влечет за собой соединение проводов с землей, изменяя путь прохождения тока в землю. А в некоторых случаях человек может быть проводником для тока утечки.

Смотрите видео, чтобы лучше понять принцип работы этого устройства:

Современные стиральные машины и водонагреватели считаются приборами с повышенным потреблением энергии. Они потребляют максимальную мощность, когда нагревательный элемент работает и нагревает воду (примерно 3-3,5 кВт). В случае электрических кабелей это очень высокая нагрузка, которая может привести к преждевременному старению изоляции.

Предположим, что изоляционный слой в стиральной машине был поврежден, в результате чего корпус оказался под напряжением. Прикосновение к стирально-сушильной машине может привести к поражению человека электрическим током.

Для защиты от такой ситуации необходимо использовать автоматический выключатель УЗО для стиральной машины.

При возникновении тока утечки на землю устройство сработает и отключит питание.

УЗО подключается последовательно с прибором, и его работа основана на измерении разницы между значениями входного и выходного тока. В идеале он должен быть равен нулю, т.е. значение тока, который вошел, равно значению, которое вышло. Как только произойдет утечка, на выходе будет другое показание, меньшее ровно на величину тока, ушедшего по другому пути. Измеренная разница изменится соответствующим образом. Как только ток утечки достигнет значения, на которое было рассчитано устройство, оно немедленно отреагирует и отключится.

Особых трудностей при подключении устройства не возникает. Схема основана сначала на автоматическом выключателе, а затем на автоматическом выключателе остаточного тока, выходные контакты которого подключены к устройству, например, к розетке стиральной машины или бойлера.

Особенности автоматических выключателей

Чтобы не устанавливать отдельно УЗО и автоматический выключатель для стиральной машины или бойлера, эти два коммутационных устройства можно заменить одним устройством. Это очень популярный автоматический выключатель остаточного тока, который широко используется в бытовых электроустановках.

Это устройство представляет собой комбинацию в одном корпусе и сочетает в себе защитное действие как УЗО, так и автоматического выключателя.

У автоматического выключателя есть один недостаток, и это его высокая цена. По этой причине многие предпочитают использовать два последовательно соединенных коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но представьте, сколько автоматических выключателей и УЗО необходимо в ванной комнате, если в ней установлены стиральная машина, водонагреватель и электрический бойлер. А в частных домах сауна с плитой часто примыкает к комнате. Насколько большой должна быть панель управления, чтобы вместить такое количество автоматических устройств? Возможно, на монтажной рейке недостаточно места для размещения всех устройств. Поэтому рекомендуется иметь отдельный выключатель для стиральной машины, бойлера и других приборов в ванной комнате.

О преимуществах и недостатках автоматических выключателей остаточного тока смотрите в видеоролике ниже:

Параметры и характеристики автоматического выключателя остаточного тока

Для того чтобы решить, какое УЗО установить в стиральную машину или водонагреватель, необходимо сначала ознакомиться с основными параметрами и характеристиками прибора:

• В зависимости от типа электросети (однофазная или трехфазная) выберите двухполюсное устройство (рабочее напряжение 220 В) или четырехполюсное устройство (380 В). Номинальное рабочее напряжение должно быть указано на корпусе.

• Номинальный ток. Это количество тока, измеряемое в амперах, которое может протекать через распределительное устройство в течение длительного периода времени. Стандартный диапазон номинальных токов следующий: 6, 10, 16, 20, 32, 40, 50, 63 А.
• Время-токовая характеристика (“B”, “C” или “D”), этот параметр выражает зависимость времени отключения автоматического выключателя от протекающего через него тока.
• Номинальный остаточный ток. Это величина тока утечки, на которую срабатывает автоматический выключатель остаточного тока. Также доступен стандартный диапазон токов смещения – 10, 30, 100, 300, 500 мА.
• Рейтинг поездки. Это максимальное значение тока короткого замыкания, при котором может сработать автоматический выключатель остаточного тока.
• Диапазон температур. Диапазон температур обычно составляет от -20 до +45 градусов.

Все эти параметры указаны на корпусе устройства.

Там вы найдете схему подключения, значение номинальной частоты сети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Существуют также три типа автоматических выключателей остаточного тока в зависимости от типа тока утечки, на который они реагируют:

• “A” – для форм синусоидального переменного тока и постоянного пульсирующего тока.
• “AC” – для утечки синусоидального переменного тока.
• “B” – для переменных синусоидальных, непрерывных пульсирующих и выпрямленных форм тока утечки.

Выбор защитного устройства

Выбирайте УЗО на основе вышеуказанных характеристик, но не забудьте учесть условия в ванной комнате (высокая влажность).

Предпочтите устройства типа “А”, реагирующие на переменный и постоянный токи. Хотя наша электрическая сеть работает на переменном синусоидальном токе, современные бытовые приборы оснащены специальными источниками питания на основе электронных полупроводниковых элементов. Это преобразует синусоидально переменный ток в сети в пульсирующий полупериод. Если утечка имеет такой характер, более дешевое устройство “переменного тока” не будет реагировать на нее и не будет работать.

При покупке УЗО внимательно ознакомьтесь с техническими характеристиками стиральных машин и водонагревателей.

Для приборов для ванной комнаты производители указывают тип требуемого прибора, обычно “A”.

Некоторые УЗО оснащены дополнительным блоком, который отключает нагрузку при обрыве цепи в электросети.

Для бытовых приборов в ванных комнатах рекомендуется использовать автоматические выключатели с номинальным остаточным током 10 мА. С точки зрения время-токовых характеристик предпочтительнее тип “C”.

Если вы не уверены, что сможете самостоятельно выбрать защитное устройство, обратитесь за покупкой к авторитетному продавцу. Квалифицированные дилеры смогут оказать вам необходимую помощь, подсказать, какому производителю отдать предпочтение, и выбрать устройство, соответствующее вашему бюджету.

Неисправности

Нередко УЗО срабатывает при включении водонагревателя или стиральной машины. На это есть несколько причин:

• Неисправен водонагреватель или сам прибор;
• Установлено УЗО или автоматический выключатель не соответствует условиям электросети;
• Имеется короткое замыкание в кабеле питания;

• Неисправен двигатель, источник питания или нагревательный элемент;
• Выключатель УЗО стиральной машины или водонагревателя установлен неправильно;
• Произошла потеря напряжения или тока в сети.

Пример устранения одной из неисправностей, при которой перегорело УЗО водонагревателя, показан на видео:

Правильно подобранные и установленные автоматические выключатели УЗО на бойлер и стиральную машину обеспечат длительную работу приборов при стирке и нагреве воды, защитят от утечки тока и пожаров. И, самое главное, защитить людей от поражения электрическим током. Поэтому стоит подумать о защите заранее, чтобы потом не пришлось бороться с последствиями.

Зачем нужно УЗО для водонагревателя, как его выбрать и подключить?

При работе с водонагревателями для обеспечения безопасности необходимо защитное устройство. При использовании водонагревателя мгновенного или накопительного типа необходимо использовать устройство защитного отключения (УЗО). УЗО для водонагревателя должно выбираться в зависимости от производителя прибора и потребляемого тока.

Что это такое.

Автоматический выключатель остаточного тока предназначен для автоматического отключения водонагревателя от сети, если остаточный ток превышает допустимое значение. Нагреватель горячей воды не очень эффективен, в отличие от водонагревателя мгновенного действия, который нагревает воду довольно быстро.

Если УЗО срабатывает, стоит обратить внимание на прибор, скорее всего, произошла какая-то неисправность, и бойлер необходимо осмотреть и отремонтировать. Он был разработан для защиты людей от вредного воздействия электрического тока на организм. Устройство соответствует всем стандартам, применимым к данному типу оборудования.

Устройство защиты от неисправностей

Почему она ложная?

Иногда устройство отключения может сработать без причины. Пользователи часто жалуются на частые спотыкания без видимых причин. Причин такого поведения может быть несколько, например, неисправность непосредственно в самом УЗО. Возможной проблемой также может быть искажение формы волны тока в цепи устройства. Из-за высоких нагрузок качество электропитания серьезно нарушается, что приводит к сбоям в подаче электроэнергии.

Одной из важных причин ложных срабатываний является ошибочное срабатывание, которое может быть вызвано нарушением изоляции между токопроводящими частями устройства и землей или контактом с человеком.

Неправильная установка также является распространенной причиной неисправностей устройства. Он выезжает сразу после завершения монтажных работ.

Однако если вышеуказанные причины не объясняют автоматический сброс, то вероятной проблемой может быть короткое замыкание или перегрузка жгута проводов.

Также стоит проверить спусковой механизм. Неисправности в спусковом механизме также могут стать причиной таких неисправностей, как включаться при ударе о дверь или при малейшем толчке.

Избегайте установки котла во влажных помещениях, так как водяной пар может конденсироваться в приборе, вызывая неисправности. Чтобы проверить эту причину неисправности, отсоедините отходящие провода, в результате чего станут видны мокрые следы.

Электрическая схема

Составление электрической схемы входит в обязанности проектировщика или электрика. Схема подключения без заземления может быть использована только в двухфазной сети с использованием проводов L и N. Такой тип подключения характерен для старых домов. Он устанавливается в электрическом щите на входе питающей линии.

Это имеет тот недостаток, что в случае неисправности очень трудно определить, какая линия повреждена.

Подпишитесь на TechnoCouncil в социальных сетях, чтобы ничего не пропустить:

Почему срабатывает автоматический выключатель остаточного тока на водонагревателе

Одной из наиболее распространенных причин выхода из строя водонагревателя является срабатывание автоматического выключателя УЗО. В этой статье мы рассмотрим причины срабатывания выключателя УЗО в водонагревателе.

У каждого в доме есть электрические приборы. Обычно владелец пытается защитить их от возможных скачков напряжения, устанавливая различные стабилизаторы напряжения (поскольку высокое или низкое напряжение может привести к выходу из строя электроприборов).

Однако не только приборы должны быть защищены от поражения электрическим током – владелец также должен быть защищен.
Во избежание электротравм и обеспечения безопасности электроприборов необходимо установить специальное устройство защитного тока (УЗО) или автоматический выключатель защитного тока (АЗТ).

Почему сработал выключатель УЗО на водонагревателе – вопрос, требующий тщательного изучения.
Ведь водонагреватель – это не просто электрический прибор. Это электроприбор, который вступает в прямой контакт с водой.

Последствия поражения электрическим током во время принятия душа не нужно добавлять.
Именно поэтому выключатель УЗО является одним из самых важных компонентов водонагревателя. Именно поэтому выключатели УЗО устанавливаются на все водонагреватели в качестве стандартного оборудования, а не как дополнительная опция.

И если УЗО срабатывает, это сигнал: что-то не так. До выяснения причины неисправности не рекомендуется использовать водонагреватель.

Проводка УЗО для современного радиатора

Как это работает?

Основное назначение устройства остаточного тока (УЗО) – защитить людей от возможности поражения электрическим током при использовании приборов, подключенных к электросети.

Это устройство автоматически отключает прибор от сети, тем самым обесточивая его.
Он также отключает напряжение во всем доме в случае серьезных неисправностей.

Основные причины следующие

Почти в каждом доме есть оборудование для нагрева горячей воды. Он обеспечивает наличие горячей воды в доме, но почему он вырубает УЗО на водонагревателе, и что может быть причиной срабатывания автоматики?

Одной из основных причин считается перегрузка электросети или короткое замыкание в самом котле.

1. Существует также вероятность того, что электрическая система была повреждена во время установки обогревателя, а именно его крепление к стене с помощью дюбелей. Даже при установке полки или зеркала проводка может быть повреждена.
2. Возможно, было выполнено неправильное подключение непосредственно в распределительном щите. Он часто работает, если заземление соединено с нулем.
3. Другой ответ на вопрос, почему срабатывает УЗО на водонагревателе, заключается в том, что поврежден нагревательный элемент или повреждена проводка внутри водонагревателя.
4. Трещина на корпусе водонагревателя. При заземлении водонагреватель немедленно отключается от напряжения. Если он не заземлен, УЗО отключит питание, когда человек прикоснется к корпусу. В любом случае можно избежать поражения электрическим током.
5. Возможно, что причиной срабатывания УЗО при включении водонагревателя является неисправность самого защитного устройства. Например, кнопка тестирования может быть заблокирована или сам выключатель может иметь механические повреждения. В этом случае необходимо заменить выключатель УЗО. Ни в коем случае не ремонтируйте его.

1. Нулевой разрыв в самом жгуте проводов.
2. Возможно, что нагревательный элемент поврежден, и его спираль может контактировать с водой. Часто такие неисправности могут привести к образованию большого количества накипи.

Неисправный нагревательный элемент в водонагревателе

Нюансы, которые необходимо учитывать

Прежде всего, следует сказать, что УЗО – это достаточно сложное электронное устройство. Чтобы отремонтировать его самостоятельно, нужно быть хорошим электриком. Однако лучше всего заменить УЗО на новое. В случае с водонагревателями его заменяет шнур питания.

Рекомендуется ежемесячно проверять работу УЗО. Тест можно провести с помощью специальной кнопки, расположенной непосредственно на корпусе водонагревателя. Нажатие на него вызывает искусственную утечку электрического тока.

Если автоматика сработала, значит, она работает нормально, если нет, блок следует заменить, но перед этим проверьте, нет ли проблем с водонагревательным оборудованием.
На основании полученных результатов можно будет понять, почему срабатывает выключатель УЗО на водонагревателе.

Параметры, на которые следует обратить внимание, следующие

• Сила тока электроприбора;
• Мощность прибора;
• Параметры УЗО соответствуют параметрам водонагревателя.

Если УЗО выбирается для частного дома, то оптимальным вариантом считается автоматика с маркировкой C16 или C25.
