Клеммы WAGO для соединения проводов

Соединители Wago – это специальные клеммы от известной немецкой компании, которые используются для соединения двух и более проводов в одном узле. Эти изделия призваны облегчить работу электрика. Они разработаны таким образом, что их монтаж сводится к одному (в случае одноразовых Wago) или двум шагам (в случае многоразовых с защелкой). Они используются в распределительных коробках и при подключении осветительных приборов. Основной отличительной особенностью этих соединителей является использование зажима Cage Clamp и Fit-Clamp с плоской пружиной. Они используются как в бытовых, так и в промышленных условиях.

Чаще всего в профессиональной среде соединители Wagg используются для временной сборки линий. Не рекомендуется использовать зажимы при экстремальных нагрузках; в таких условиях неизбежно выделение тепла.

Отличительные особенности Wago

Состоят из небольшой пластиковой коробки с надежным зажимным механизмом внутри. Практичны и просты в использовании.

• При использовании этих изделий каждый электрический кабель имеет отдельный зажимной механизм.
• Неизолированный провод находится внутри зажима, поэтому исключается возможность контакта.
• Простой монтаж, с которым справится даже новичок.
• Кабели не деформируются при монтаже, так как пружинный зажим адаптируется к сечению кабеля и прикладывается правильное сжимающее усилие.
• Прочные и надежные, устойчивые к вибрации и ударам.
• Неизолированные провода защищены от кислорода и влаги и не окисляются.
• Компактный размер.
• Не требует постоянного контроля и обслуживания.

Рекомендуется устанавливать разъемы Vag в легкодоступном месте.

Из каких материалов они изготовлены

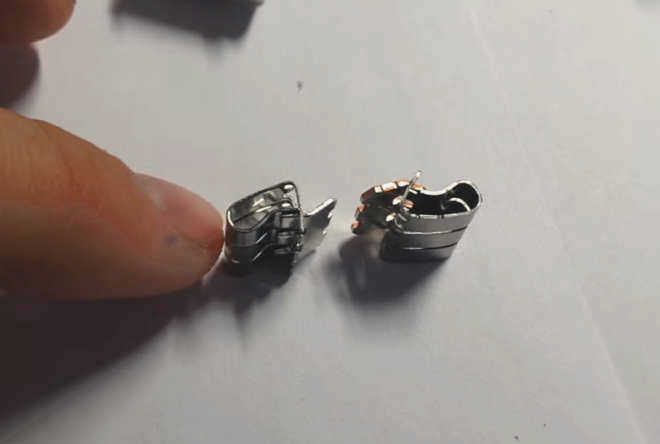

Клеммы Wago состоят из пластикового корпуса и клемм. Клеммы изготовлены из электролитической меди, подвергнутой специальному процессу лужения, хромоникелевой пружинной стали и диэлектриков для токопроводящих частей. Диэлектрики представляют собой пластмассы на основе высокомолекулярных синтетических линейных соединений, термопластов.

Конструкция и функции клеммной колодки

В своей основной конструкции клемма состоит из двух частей:

1. Механизм зажима провода. Он изготовлен из луженой электротехнической меди. Назначение зажимного механизма – фиксация проводника кабеля и поддержание надежного электрического контакта между проводами.
2. Изолирующий корпус. Изготовлен из невоспламеняющегося полиамида. Защищает людей и окружающих, а также компоненты проводки от контакта с механизмом клемм под напряжением.

Клеммные колодки Wago могут быть дополнительно оснащены маркерами, встроенными диодами и защитными герметизирующими крышками.

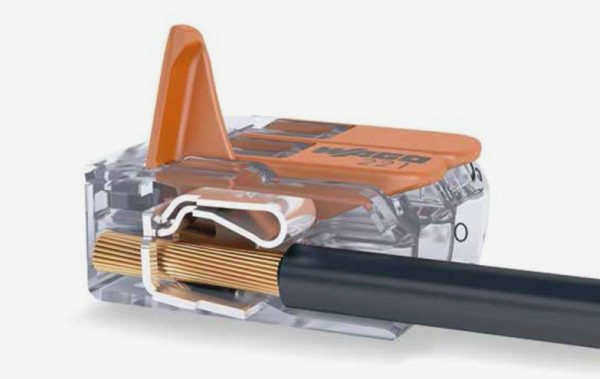

Принцип действия заключается в том, что кабель обжимается пружиной. Некоторые модели разъемов оснащены рычагом (часто оранжевого цвета). Рычаг используется для открытия механизма и позволяет проводу войти в область клемм. В других достаточно вставить кабель концом в подпружиненный механизм, и он откроется автоматически.

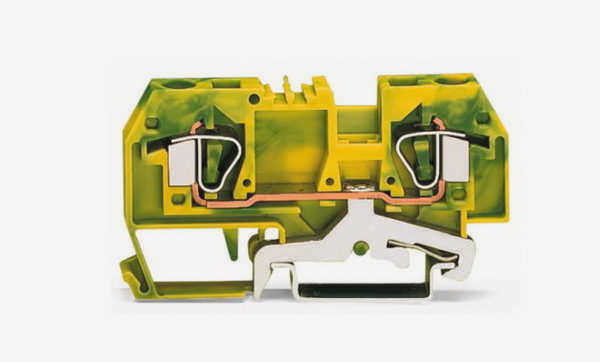

Внимание. Wago имеет клеммы заземления. Провода, подключенные к ним, электрически связаны с креплением на DIN-рейке. Они используются исключительно для заземления. Их легко отличить по желто-зеленому цвету корпуса и металлическим защелкам. Если фазный провод подключен к такой клеммной колодке, произойдет короткое замыкание на землю и возникнет опасность.

Характеристики Wago

Клеммные колодки Wago используются как в бытовой электропроводке, так и в промышленности. Этим объясняется широкий спектр их технических характеристик.

Токопроводящая часть разъема изготовлена из меди. Этот материал хорошо проводит электричество без значительных потерь тепла. Медь покрыта тонким слоем мягкого оловянно-свинцового припоя. Его назначение – обеспечить максимальный электрический контакт с проводкой.

Изоляция клеммной колодки изготовлена из материала, устойчивого к перегреву. Она может выдерживать температуру до 200 °C в течение короткого периода времени. Эта характеристика необходима для соблюдения требований пожарной безопасности.

Клеммные колодки Wag, характеристики

При проведении электромонтажных работ часто возникает проблема соединения нескольких проводов вместе. Можно использовать скрутку и сращивание, но такое соединение ненадежно и опасно. Соединение может нагреться и даже вызвать пожар. Кроме того, медные и алюминиевые провода нельзя соединять скруткой. Клеммы WAGO от немецкого производителя позволяют избежать этих проблем и имеют другие характеристики.

В отличие от скрутки и пайки, клеммы Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует дополнительных инструментов. После снятия изоляции провод просто вставляется в клеммную колодку и фиксируется там.

Самое главное, они позволяют безопасно соединять или удлинять провода из различных материалов и сечений. Они могут использоваться для подключения одножильных и проволочных кабелей. В зависимости от места установки и требований к подключению предлагаются различные серии клеммных колодок.

Основной конструктивной особенностью клеммных колодок WAGO является отсутствие обычной винтовой клеммы. Основное отличие от безвинтовых клеммных колодок заключается в том, что для установки не требуется никаких инструментов или навыков. Провод просто вставляется на место и надежно зажимается пружиной.

Внутренняя конструкция клемм WAGO

Зажимы выпускаются в двух вариантах: одноразовые, т.е. провод нельзя вытащить, и многоразовые, когда провод фиксируется путем вытаскивания специального зажима.

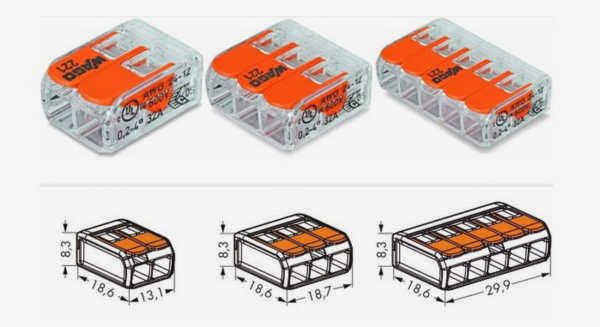

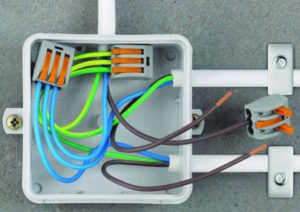

Клеммы WAGO для распределительных коробок соединяют от одного до восьми проводов сечением от 1,0 до 2,5 мм² или три провода сечением от 2,5 до 4,0 мм². Клеммы светильника подключают 2-3 провода сечением 0,5-2,5 мм².

Разновидности

Обычно название "Wago" или просто "Wagy" является синонимом проходных разъемов, используемых для соединения проводов в распределительных коробках и розетках, подключения светильников и тому подобного.

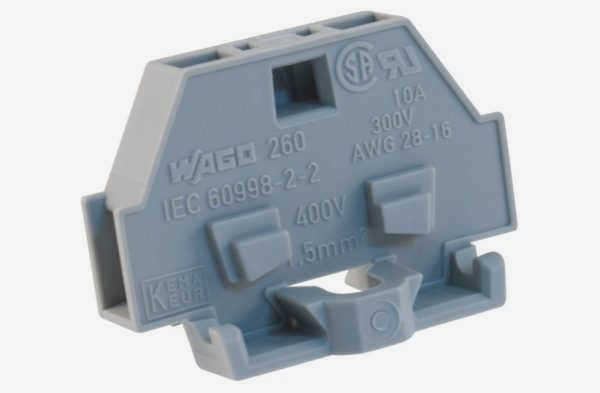

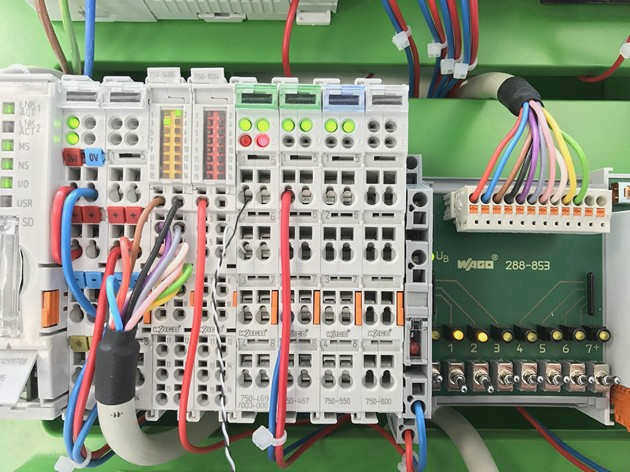

На самом деле, компания также производит специальные ультратонкие клеммы для монтажа на DIN-рейку в шкафах управления, а также разъемы, предназначенные для печатных плат. Однако для подавляющего большинства людей, работающих в электротехнической промышленности, "шкалы" – это клеммы со сквозными отверстиями для силовых и осветительных цепей.

Они подразделяются на три основных типа:

Среди всего многообразия продукции WAGO есть только три-четыре серии клеммных колодок, которые в большинстве случаев могут понадобиться для домашнего ремонта или строительных работ.

В чем же разница между ними?

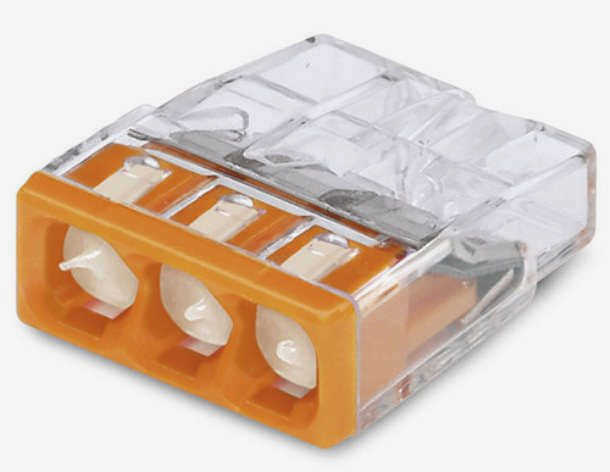

Серия 773/273

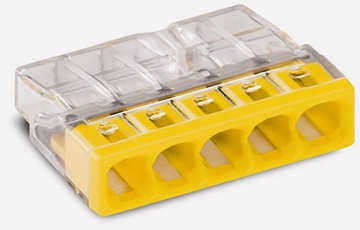

Это стандартные одностороннего действия, неразборные, самозажимные клеммы с плоским пружинным зажимом, предназначенные для одно- или многожильных оконцованных проводов. Фактически, такой контактор можно использовать 2 или 3 раза – провод можно осторожно открутить от него.

Однако делать это следует только в крайнем случае, так как с каждым откручиванием качество клеммы значительно ухудшается. Большинство моделей серии 773 предназначены для проводов сечением от 0,75 до 2,5 мм кв. Количество доступных гнезд варьируется от 2 до 8. Корпус прозрачный с цветной вставкой, черного или серого цвета. Максимальное напряжение составляет 400 В, а сила тока – 24 А. Все разъемы рассчитаны на переменный ток.

Медь против алюминия

Для этих разъемов разница в цвете существенна. Причина в том, что прозрачные разъемы с цветной вставкой предназначены для медных соединений, а черные и серые разъемы – для алюминиевых соединений. Последние отличаются наличием специальной контактной смазки в гнезде.

6 основных проблем с клеммными колодками WAGO

1 Их можно использовать только для освещения

Производитель WAGO утверждает, что клеммные колодки могут использоваться для больших нагрузок (в пределах своих номиналов) при подключении групп розеток. На практике, однако, клеммные колодки подходят только для групп освещения. Вот пример:

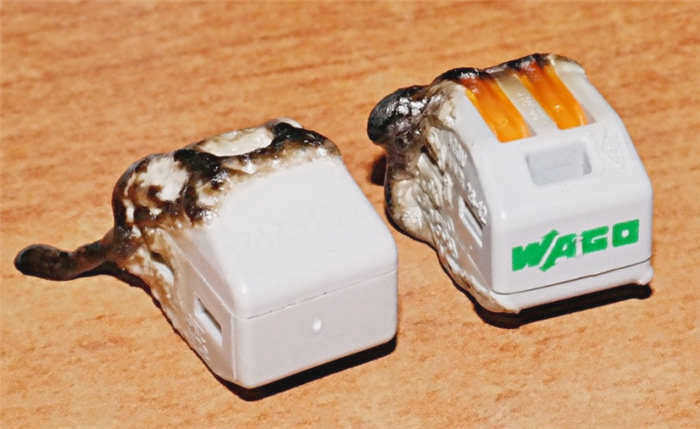

Трехпроводная клеммная колодка WAGO 222-413 рассчитана на провод сечением 4 мм2 и номинальную нагрузку до 32 А. 32 А – это 7 кВт. Представьте, что произойдет, если на клемму одновременно подать нагрузку 7 кВт, например, включить бойлер мощностью 2 кВт, обогреватель мощностью 3 кВт и чайник мощностью 2 кВт. Такая клемма будет сильно нагреваться и в конце концов сгорит, как забытое в духовке печенье. Поэтому лучше всего использовать WAGO только для групп освещения, а не для силовых ветвей.

2 Невозможно встроить в стену

Терминалы WAGO требуют обслуживания, поэтому они должны быть общедоступными. На самом деле, их можно (и нужно) размещать только в распределительных коробках. Опыт показывает, что контакты на клеммах со временем ослабевают, поэтому их необходимо проверять. Под штукатуркой клемма может со временем перегореть, и тогда у вас будут проблемы. Если соединение должно быть скрыто в стене, лучше использовать обжим или сварку.

3 Много подделок и контрафакта

Их легко отличить по отсутствию какой-либо маркировки на немецком оригинале и по номинальному напряжению, сечению кабеля и схеме подключения на оригинале. Кроме того, они отличаются по цене, так что вы сразу сможете определить, WAGO это или копия.

Несколько советов по использованию Wago

Если вы собираетесь использовать такие клеммы в цепях освещения или других цепях с ограничением тока до 10 А, смело используйте клеммы Wago; здесь нет никаких нюансов или деталей, о которых нужно знать.

Чистота поверхности кабеля важна при использовании клемм в сетях с нагрузкой от 10 до 20 А. Кроме того, необходимо предусмотреть автоматический выключатель остаточного тока (10, 13, 16 или 20 А).

При нагрузке свыше 25 A лучше отказаться от использования клемм Wago и применять пайку, сварку или обжимные провода.

Надежность соединительной клеммы можно повысить самостоятельно, например, с помощью Wago 733. Если нагрузка слишком велика, выполните следующие действия. Зачистите соединяемые провода на 20-30 мм и правильно вставьте их в клемму. Теперь скрутите оставшиеся оголенные провода, повернув клемму по часовой стрелке, и изолируйте их. Уверяем вас, что надежность такого контакта возросла в несколько раз.

Как отличить подделку?

Производитель Wago сделал себе имя на рынке электрооборудования. Чтобы не купить дешевую подделку, важно ознакомиться с различиями между клеммными колодками немецкого и китайского производства. Во-первых, то, что можно увидеть сразу в магазине при осмотре изделия снаружи:

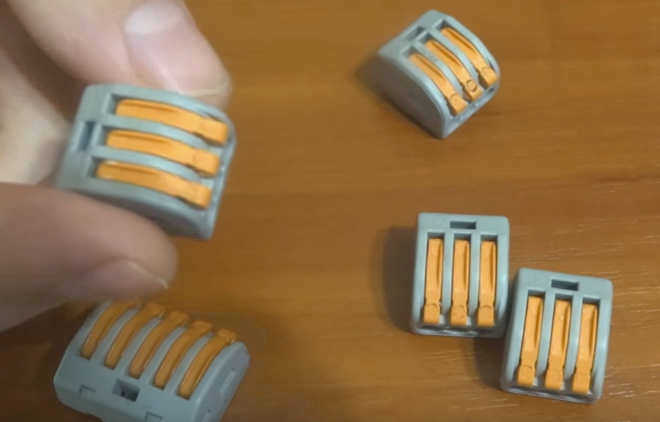

1. Флажки (или рычажки) на китайском клеммнике имеют более темный (можно даже сказать, грязный) оранжевый оттенок, на немецком они светлее и ярче.
2. В конце оригинального изделия указано название бренда "Wago", на китайской клеммной колодке ничего не написано.
3. На обратной стороне клеммной колодки немецкий производитель дает схематичные инструкции по использованию и размеры зачистки проводов. В китайском варианте обратная сторона пустая, на ней ничего не написано и не нарисовано.
4. На немецкой клеммной колодке сбоку указаны два значения – рабочее напряжение и номинальная допустимая сила тока. На китайском языке написано только 250 В.
