Вакуумирование кондиционера своими руками

Во время работы компрессор активно выбрасывает "минеральное масло" через выпускную трубку, быстро заполняя маслоуловитель. Замена его на синтетическое масло позволит избежать необходимости в отдельном баке и фильтре. С другой стороны, без маслоуловителя не обойтись. Вам понадобится вакуумметр или хотя бы манометр для контроля уровня вакуума.

Вакуумирование кондиционера своими руками: технология работы + ценные рекомендации.

Покупая сплит-систему и вызывая монтажную бригаду для ее установки, все мы хотим, чтобы такой кондиционер защищал от летней жары и холода весной и осенью. И хотим, чтобы он работал 6-7 лет без обслуживания. Так ли это?

Если гарантия производителя защищает от производственных дефектов, то от халатности установщика может защитить только понимание особенностей монтажа сплит-системы. Мастера-"кондиционерщики" в 70% монтажных работ не пылесосят кондиционер, так как это долго (около 30-60 минут) и дорого (хороший пылесос стоит более 12 000 рублей).

Между тем, эта "незначительная" халатность при монтаже серьезно влияет на срок службы сплит-системы. Поговорим подробнее о вакуумировании систем кондиционирования.

Цели вакуумирования сплит-систем

Большинство мультибрендовых сплит-систем легко выдерживают шесть и более лет бесперебойной работы при соблюдении двух условий. Первое – это отсутствие заводского брака в блоках сплит-систем. Второе – правильный монтаж системы кондиционирования на объекте.

Как только блоки (наружный и внутренний) установлены на место, удлиненные концы медных труб подсоединены к кранам наружного и внутреннего блоков сплит-системы, работа монтажников выглядит завершенной.

Однако, прежде чем вводить фреоновый хладагент в трубопровод и включать кондиционер, производители кондиционеров рекомендуют удалить воздух из соединительных труб и всего контура.

Каждый агрегат и практически каждый рабочий компонент холодильного контура взаимодействует с хладагентом. Поэтому ни газы из воздуха, ни влага не должны влиять на состав фреона.

Нужно ли пылесосить домашний кондиционер или это ненужная операция, как убежденно заявляют многие установщики сплит-систем? Давайте разберемся в этом вопросе.

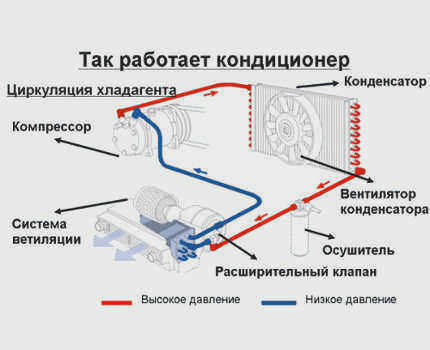

Рабочие процессы хладагента, циркулирующего в трубках и блоках кондиционера, точно сбалансированы производителем. Циклы сжатия, конденсации и переохлаждения фреона происходят в строго определенных состояниях хладагента.

• Пары хладагента идут по толстой трубе от испарителя (внутренний блок сплит-системы) к конденсатору (наружный блок), где они сжимаются компрессором. Там фреон выдувается вентилятором и охлаждается;
• Сконденсированный хладагент направляется по тонкой трубке в испаритель внутреннего блока. Его давление снижается термостатическим расширительным клапаном;
• Во внутреннем блоке фреон закипает и активно испаряется, поглощая тепло. Холодный теплообменник обдувается вентилятором, который распределяет охлажденный воздух по помещению. Затем хладагент выдувается из внутреннего блока в наружный – цикл повторяется.

Что такое вакуумирование и в какой момент оно происходит?

Понижение температуры внутри помещения – конструктивная особенность любой сплит-системы, оснащенной фреоновой трубкой. Основная состоит из двух теплообменных элементов – конденсатора и испарителя, а также медных трубопроводов, компрессора, терморегулирующего вентиля, хладагента (фреона) и компрессорного масла.

Важно! Очень важно, чтобы фреоновый трубопровод был полностью герметичен, чтобы предотвратить попадание в него воды, масла или мелких инородных частиц.

Их присутствие в хладагенте в конечном итоге приведет к поломке оборудования:

• Попадание воздуха неизбежно приведет к повышению давления в магистрали, вынуждая механизмы работать под чрезмерной нагрузкой.
• Вода может вступать в химическую реакцию с маслом, вызывая образование эмульсионных соединений, которые поражают компоненты магистрали и приводят к сбоям в работе сплит-системы.
• Влага внутри системы приводит к образованию ржавчины, частицы которой отделяются и циркулируют по системе. Результатом является повышенный износ и выход из строя.

Чтобы избежать всех негативных последствий, система должна быть полностью герметичной. Это достигается путем: высококачественной вальцовки труб, плотного и герметичного соединения всех компонентов и эвакуации – удаления воздуха и воды с помощью специального вакуумного насоса.

Важно! Гарантийное обслуживание не предоставляется производителем, если при монтаже система не была предварительно очищена от влаги и воздуха с помощью вакуума.

Мы гарантируем бесперебойную работу сплит-систем в течение 6 лет при соблюдении двух важных условий:

• Блоки не имеют производственных дефектов.
• Правильная установка системы на месте.

Вся система кондиционирования воздуха рассчитана на сбалансированные процессы при нормальных условиях. Циклы сжатия, конденсации и переохлаждения фреона происходят при строго определенных состояниях хладагента:

Что произойдет, если не удалить хладагент

В составе фреона могут появляться различные примеси, которые ухудшают его эксплуатационные характеристики. Обычно это происходит двумя путями:

• Воздух уже содержится в медных трубках, по которым хладагент проходит через систему.
• Влага может конденсироваться на внутренней поверхности трубок.

И воздух, и влага, как уже говорилось, оказывают негативное влияние на производительность. Давайте разберемся в этом вопросе более подробно.

Воздух, смешанный с фреоном

Захваченный в трубках сплит-системы (т.е. не откачанный), атмосферный воздух

• Скапливается в конденсаторе блока, который расположен снаружи, и забирается конденсатором в виде фреона.
• Повышает давление в конденсаторе, необходимое для испарения хладагента.

Важно! На поверхности конденсатора появляется слой воздуха. Во многих случаях это затрудняет отвод тепла от фреона, конденсирующегося в наружном блоке.

Повышение давления требует увеличения силы сжатия компрессора, возникает чрезмерная нагрузка, что приводит к повышенному износу механизмов.

Влага в масле компрессора кондиционера

В компрессоре используется полиэфирное масло для смазки движущихся частей механизма. Оно также используется для герметизации компонентов компрессора. Оно заливается в резервуар компрессора, откуда в небольших количествах поступает в охлаждающий контур. Стенки трубок покрыты тонким слоем масла. Слой масла проводит тепло и улучшает циркуляцию фреона.

Однако полиэфирные масла обладают одним отрицательным свойством – гидроскопичностью, то есть способностью впитывать влагу в свой состав. В следующем из-за этого компрессор может заклинить.

Важно! Взаимодействие воды с атомами хлора и фтора во фреоне приводит к образованию активных кислот – соляной (HCl), плавиковой (HF) и бромистой (HBr). Эти кислоты начинают разъедать поверхность труб при малейшем воздействии.

Как вакуумировать сплит-систему без насоса

Первый запуск кондиционера предусмотрен производителями без использования вакуумного насоса. Для того чтобы удалить воздух из системы, необходимо

• открыть клапан на линии на 10-15 секунд;
• проверить затяжку гаек на всех зонах;
• открыть сервисный порт (открутить клапан гаечным ключом);
• в сервисном порту нажать на шток в течение 3 секунд до упора;
• подождите одну минуту и повторите процедуру еще два раза;
• закройте сервисный порт;
• выпустите остаточный воздух через газоотводную трубку.

Таким образом можно удалить остатки воздуха из линии, если длина линии не превышает 5 метров; по окончании процедуры установите резьбовые заглушки на клапаны.

Вакуумирование кондиционера шаг за шагом

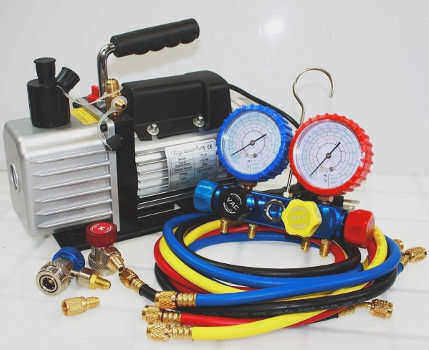

Для вакуумирования сплит-системы и последующей заправки кондиционера фреоном требуются профессиональные инструменты и оборудование. Для правильного выполнения работы вам понадобятся вакуумный насос, манометр для кондиционеров, отвертка и набор гаечных ключей. Два шестигранных ключа (обычно 4-6 мм) понадобятся для того, чтобы хладагент заполнил контур по завершении процедуры.

Вакуумирование блока кондиционера выполняется в несколько последовательных этапов:

1. На манометрической станции устанавливается манометр низкого давления, а непосредственно под ним – шланг, который должен быть подсоединен к вентилю сервисного порта на наружном блоке кондиционера. Закрытые краны на клапанах должны быть открыты шестигранным ключом.
2. Подключите вакуумный насос к заправочному шлангу, который находится под центральным разъемом и имеет желтый цвет.
3. Включите насос.
4. Откройте клапан низкого давления. Он расположен под синим манометром и имеет аналогичную окраску. При открытии клапана начинается вакуумирование кондиционера.
5. Проверьте процесс по показаниям манометра. Стрелка на приборе должна достичь нуля, этот процесс может занять от 15 минут до 1 часа, в зависимости от длины трассы.
6. Закройте синий клапан и выключите насос. Операции всегда должны выполняться в таком порядке.
7. Очистка трассы от влаги и воздушных масс.

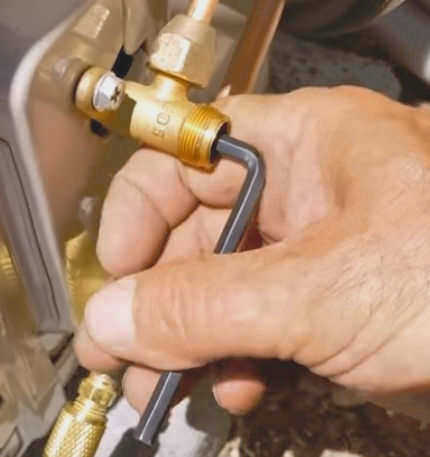

8. Заполнение фреоном. Синий клапан должен оставаться в закрытом положении, при этом синий шланг должен находиться на клапане внешнего блока A/C. С помощью шестигранных ключей откройте 2 вентиля на наружном блоке и впустите хладагент в контур, затем отсоедините синий шланг.

Важно! После отключения насоса не отсоединяйте его от системы в течение не менее 30 минут. Необходимо постоянно следить за показаниями манометра.

Ошибки при вакуумировании сплит-систем

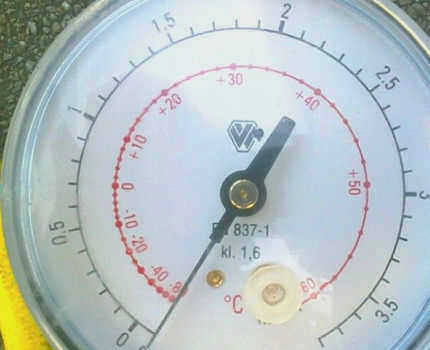

При отсутствии вакуумного манометра монтажники кондиционеров полагаются на показания давления на манометре – дождитесь, пока стрелка опустится ниже нуля, прежде чем завершить вакуумирование. Это серьезная ошибка!

Необходимо продолжать поддерживать атмосферное разбавление во фреоновом контуре не менее получаса при выключенном насосе, чтобы испарить и удалить влагу из кондиционера. Эта операция называется проверкой давления.

Если во время проверки давления синий манометр показывает самопроизвольную нормализацию давления – стрелка перемещается от нуля к единице – это свидетельствует о наличии утечки. Проверьте крепление шлангов к системе манометра, к клапанам наружного сплит-блока и к вакуумному насосу.

Если между этими узлами нет неплотного прилегания, ищите дефект в монтаже – чрезмерно затянутые или ослабленные гайки на медных магистральных трубах или плохая завальцовка концов.

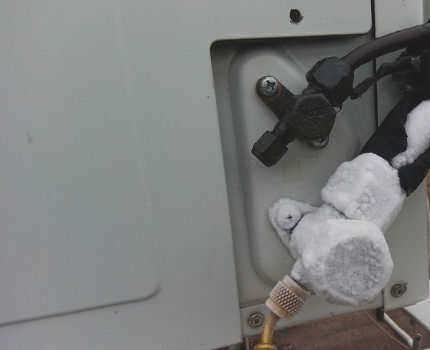

Вакуумирование линии хладагента эффективно только тогда, когда температура в зоне, где находится наружный блок, превышает +15 oC. Вода при низких наружных температурах в разбавленной атмосфере не испаряется, а замерзает – удалить ее из трубы практически невозможно.

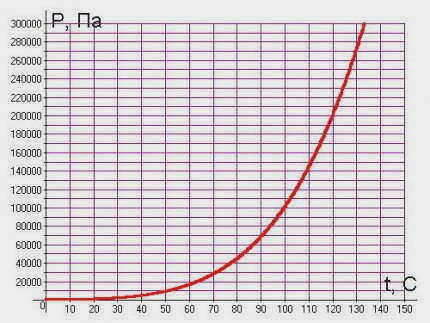

Например, при температуре +30°C для испарения воды в холодильном контуре достаточно давления 40 мбар. Однако при 0°C давление должно быть снижено до глубокого вакуума менее 6 мбар, иначе испарение и удаление влаги не произойдет.

Поэтому вакуумирование должно проводиться либо в теплое время года, либо со специальным подогревом теплообменника внешнего сплит-блока (например, тепловой пушкой), при условии сохранения вакуума в подготавливаемой фреоновой магистрали.

Насосы для откачки воздуха из сплит-систем

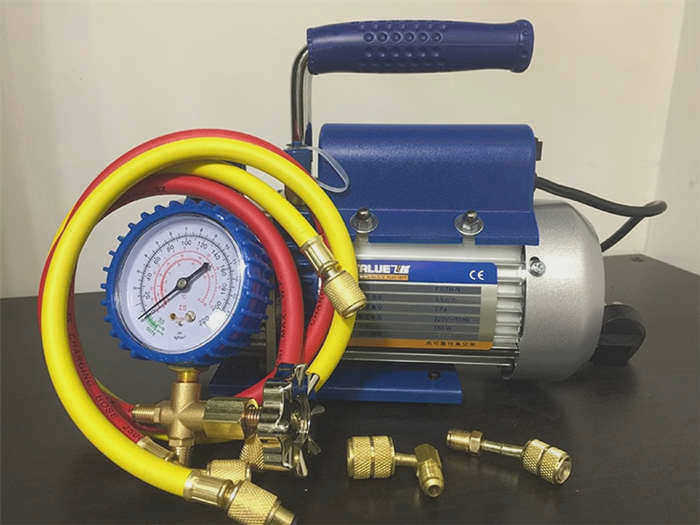

Для удаления большей части газообразных веществ из установленных, но еще не заполненных фреоном компрессора и конденсатора требуется специальное устройство – вакуумный насос. Существует два основных типа насосов – низковакуумные и высоковакуумные, способные откачать воздух из сплит-системы.

Повторимся: вакуумирование кондиционера своими руками возможно, но это невозможно сделать без вакуумного насоса.

Типы низковакуумных насосов:

• Пластинчато-роторные насосы (одноступенчатые). Отличаются низким уровнем шума при работе, регулируемым остаточным давлением, простотой конструкции. Их недостатком является необходимость периодической замены расходных материалов (например, масла);
• С двойными рабочими колесами (двухступенчатые). Они оснащены двумя основными рабочими колесами, работающими синхронно. Они экономичны, эффективно "выталкивают" воздух в дренаж за счет повышения давления в эвакуационном контуре;
• водяные кольца. Они способны одинаково хорошо откачивать как воздух, так и жидкость. Их недостатком является высокое энергопотребление и потребность в воде.

Из вышеперечисленных типов вакуумных насосов только водокольцевые работают исключительно в диапазоне низкого вакуума (10 5 – 10 2 Па). Остальные типы насосов имеют более широкий диапазон вакуума, вплоть до 10 3 Па, т.е. высокий вакуум.

Типы высоковакуумных насосов:

• Диффузионные насосы. Очень эффективны, обеспечивают быстрое откачивание воздуха. Однако их нельзя использовать в холодильных контурах, поскольку рабочей жидкостью этих насосов является синтетическое масло, которое загрязняет вакуумный контур;
• Криогенные насосы. Их действие сопровождается откачкой азота, который замораживает и удаляет газы и жидкости с увеличением разбавления внутренней атмосферы контура;
• Ионный конвертер. Оснащен тонким титановым слоем, который улавливает частицы газа и жидкости, удаляемые из охлаждающего контура во время вакуумирования. Наиболее эффективен – удаляет до 97% загрязнений.

Примечание

В Интернете вы можете встретить противоречивые советы от, казалось бы, опытных мастеров. Например, некоторые мастера используют так называемую продувку фреоном вместо вакуумирования, чтобы вытолкнуть большую часть избыточного воздуха из системы. Это экономичный и быстрый способ, но мы настоятельно не рекомендуем его использовать.

Почему? Во-первых, эта процедура запрещена большинством производителей кондиционеров. Во-вторых, этот метод не обеспечит вашему кондиционеру долгие годы службы. Если вы игнорируете вакуумирование системы и вместо этого используете выдув хладагента, в контуре остается определенное количество воздуха. Со временем внутренняя часть блока покроется синевато-черным налетом в результате процесса окисления.

Одним словом, не экономьте на такой работе. Если вы не можете позволить себе вакуумный насос, наймите его. Или же вы можете доверить эту задачу профессионалу, у которого есть полный набор инструментов и бесценный опыт.

Резюме

Можно ли самостоятельно очистить кондиционер от пыли? Да, но с некоторыми оговорками. На словах процесс кажется довольно простым, но на практике новички и мастера часто сталкиваются с проблемами, возникающими на этапе тестирования системы. Это особенно заметно, когда речь идет о де-фумигации сложного климатического оборудования, например, прецизионного кондиционера.

Мы не рекомендуем пренебрегать такой важной задачей. Заручитесь помощью мастера сервисного центра. Профессионал имеет в своем арсенале двухступенчатый вакуумный насос, современную измерительную станцию, набор необходимых ключей/отверток и, самое главное, бесценный опыт. Этим не может похвастаться среднестатистический домашний мастер, даже если он наймет оборудование.

Вы когда-нибудь пылесосили самостоятельно? С какими трудностями вы сталкивались в процессе? Поделитесь своим опытом в комментариях ниже. Дайте несколько советов. Они будут полезны для начинающих и домашних мастеров. Удачи!
