Вакуумный насос для откачки воздуха своими руками

Стрелки на клапанах не должны быть направлены друг на друга.

Содержание

Вакуумный насос своими руками: несколько конструктивных решений для вакуумного насоса, сделанного своими руками

Вакуумные насосы, которые используются для удаления воздуха и газов из окружающей среды в определенном диапазоне объемов, активно применяются не только в различных промышленных отраслях, но и в частном хозяйстве. Приобретение серийных моделей сопряжено со значительными финансовыми затратами, поэтому стоит рассмотреть вариант самостоятельного изготовления вакуумного насоса.

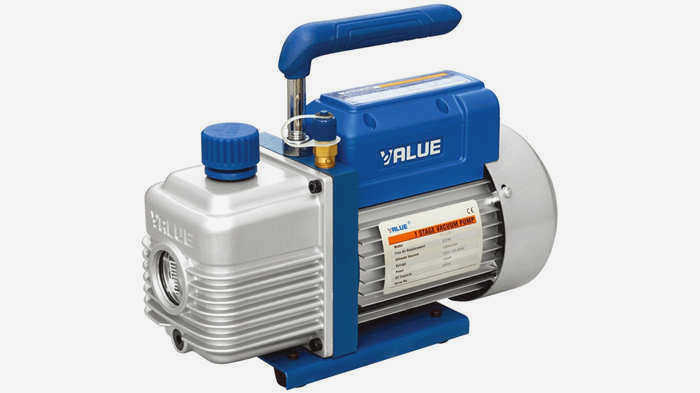

Пластинчато-роторный вакуумный насос предназначен для откачки воздуха, газов или пара из закрытых емкостей

Для создания автономного вакуумного насоса для удаления воздуха можно воспользоваться одним из нескольких вариантов конструкции. Выбирать их следует в зависимости от задачи, которую должно выполнять такое техническое устройство. Кроме того, вопрос о том, как сделать вакуумный насос самостоятельно, требует понимания его конструкции и принципа работы.

Применение в быту

Для чего может пригодиться в быту устройство, способное создавать вакуум? Существует множество вариантов использования вакуума в быту. Например, удалив воздух из пластиковых пакетов с одеждой, постельными принадлежностями, подушками и другими предметами, можно значительно уменьшить размер упаковки и сэкономить место в шкафу или гардеробе. Кроме того, упакованное в вакуум белье и одежда из различных материалов защищены от моли и плесени.

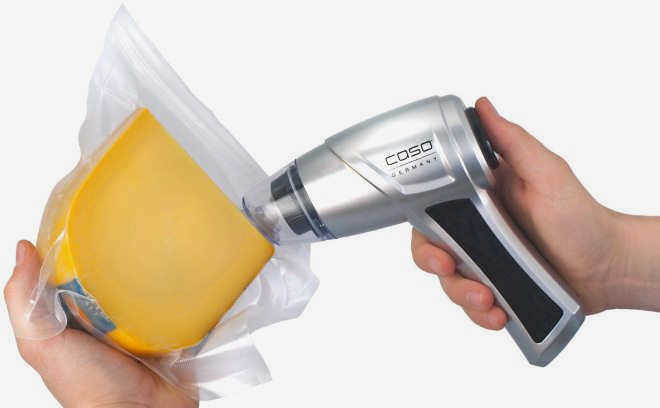

Аккумуляторный ручной пылесос используется для упаковки продуктов питания

Бытовые вакуумные насосы также используются для удаления воздуха и хранения продуктов. Продукты, помещенные в вакуумные пластиковые пакеты, долго не портятся и даже могут храниться без замораживания при комнатной температуре в течение некоторого времени.

Многие мастера используют воздушно-вакуумные насосы для ламинирования пленкой ПВХ мебели или других изделий из различных материалов.

С помощью вакуумного компрессора можно удалить газы, водяной пар и жидкие среды, восстановить герметичность различных бытовых приборов, систем кондиционирования и охлаждения, технического оборудования автомобилей.

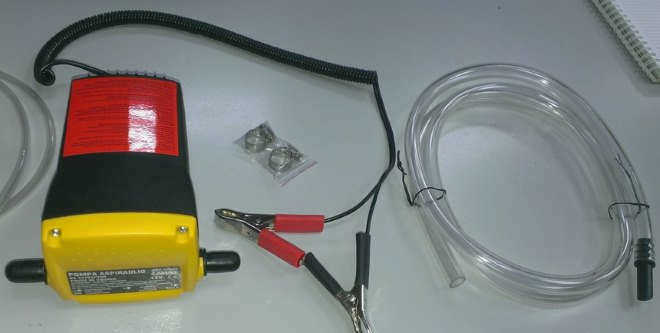

Бытовой вакуумный насос для извлечения моторного масла

Шаг 1: Откройте корпус компрессора

Откройте корпус компрессора. Разные модели насосов разбираются по-разному. Вам необходимо изучить порядок разборки устройства, а затем разобрать его.

Винты корпуса могут находиться под приклеенными резиновыми ножками, поэтому, чтобы добраться до винтов, вам придется снять эти ножки.

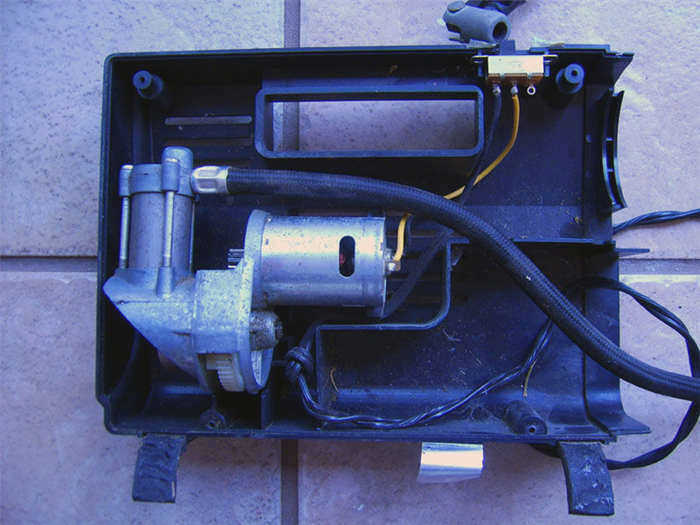

Внутри корпуса находится узел, состоящий из небольшого электродвигателя, пары шестеренок и маленького поршневого насоса. На фото показан разобранный компрессор: двигатель в середине, насос слева, а нагнетательный шланг, выходящий из насоса, вверху.

Шаг 2: Найдите воздухозаборник

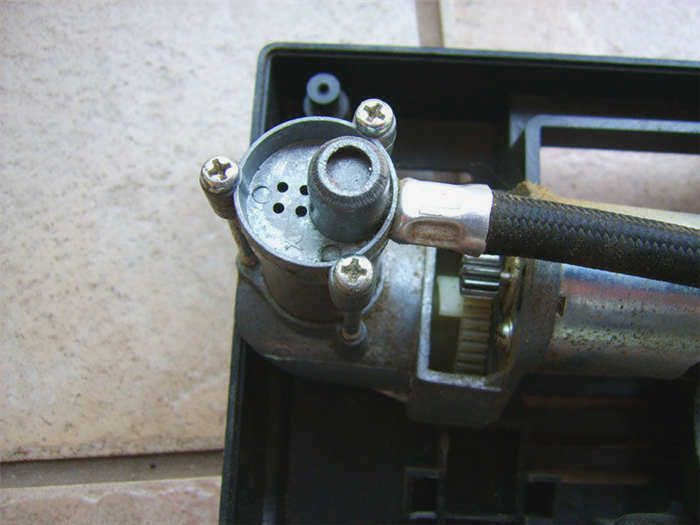

Открыв корпус, посмотрите на цилиндр насоса и найдите воздухозаборник. Это отверстия, через которые воздух поступает в цилиндр и нагнетается через поршень в шины.

У некоторых типов насосов на входе имеется штуцер или другой фитинг. Если у вас есть такой насос, вам повезло, потому что вы можете просто надеть шланг на штуцер и начать использовать вакуумный насос.

Но в большинстве случаев насосы имеют только несколько маленьких отверстий (с фильтром под ними).

К сожалению, мы не можем просто приклеить разъем к отверстиям, потому что такое соединение не будет достаточно прочным, поэтому нам потребуется несколько дополнительных шагов, чтобы установить все на место.

Процесс изготовления вакуумного насоса

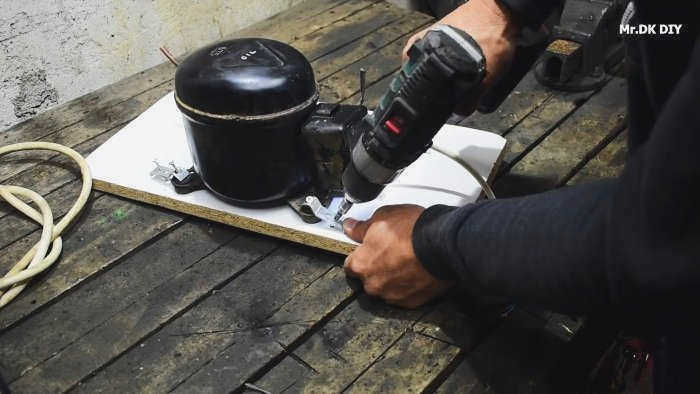

Компрессор прикручивается к ДСП или фанере.

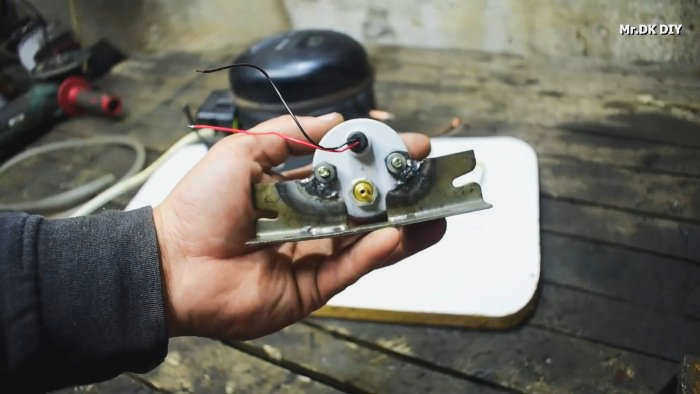

К нему подсоединяется штекер, если он был снят с кабеля при разборке.

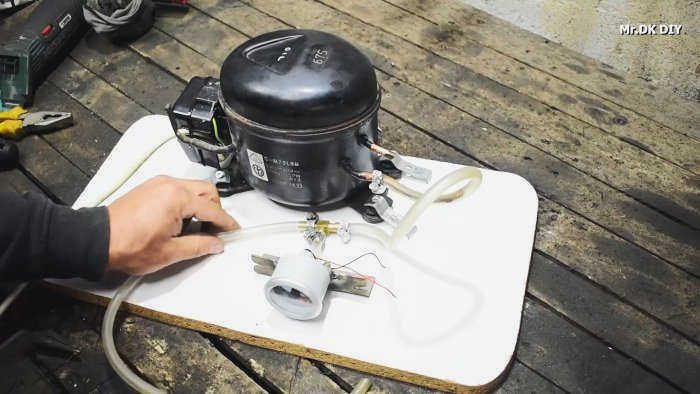

Затем вакуумметр прикручивается к основанию, для него изготавливается кронштейн. Через вакуумметр протягивается шланг. На другом его конце устанавливается тройник. Все соединения фиксируются хомутами. Затем включается компрессор и определяется всасывающая труба. К ней подсоединяется шланг от тройника.

К оставшемуся тройнику подсоедините шланг длиной 1-2 м. Он подключается к клапану тройника или нагнетательному клапану. Последний позволяет аварийно сбросить вакуум, например, для предотвращения отсасывания компрессором пены из камеры.

Шаг 4: Установка форсунок

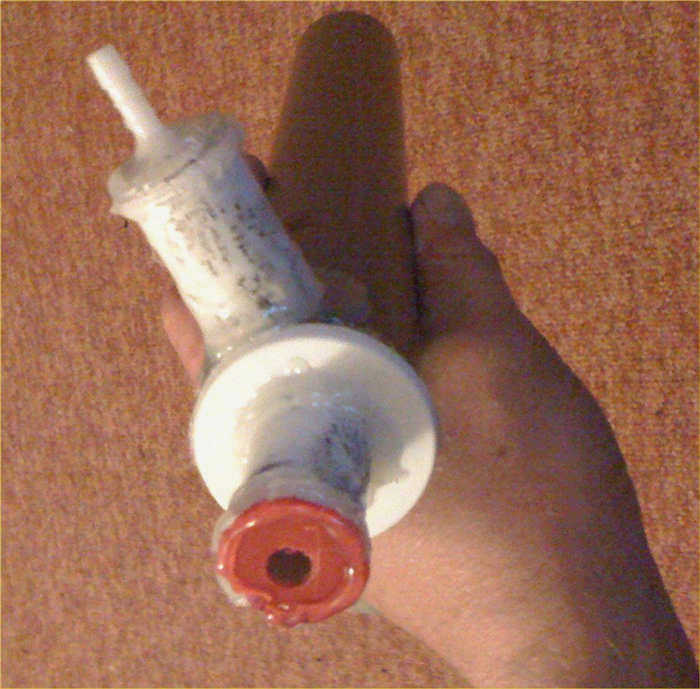

Затем установите колпачки на обратные клапаны и приклейте фитинги "елочка" для подключения 5 мм шлангов к насосу.

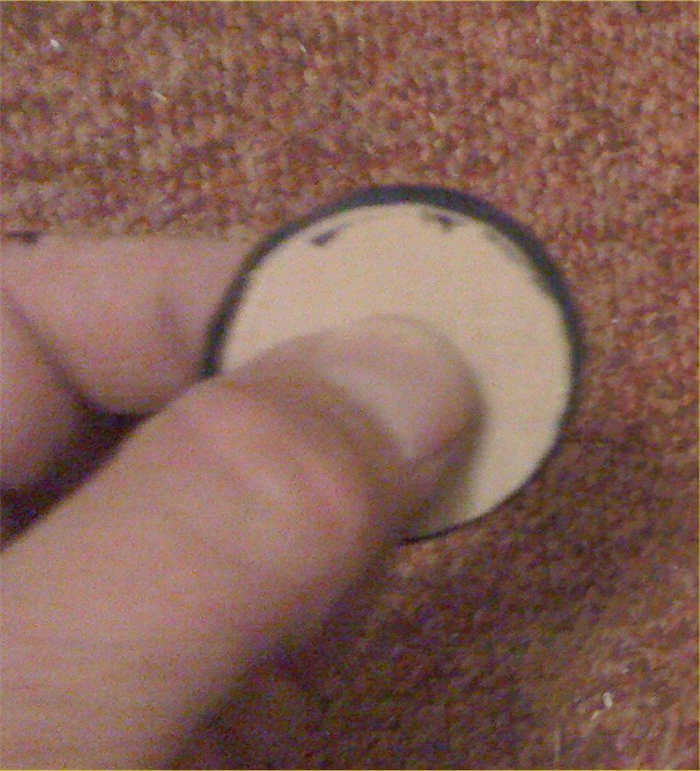

Чтобы закрыть клапаны, вырежьте два пластиковых круга с тем же диаметром, что и внешний диаметр клапанов.

Разрежьте пластиковый соединитель шланга "елочка" на две части. Снимите фаску с внутренней стороны разреза ножом.

Просверлите в центре круга отверстие диаметром чуть меньше внутреннего диаметра соединителя. Снимите фаску с отверстий в крышках.

Используя термоклей, приклейте одну крышку к выпускному клапану. Не используйте слишком много клея: соединение должно быть плотным.

Теперь сделайте то же самое с впускным клапаном. Не забудьте перед приклеиванием протолкнуть резиновый уплотнитель внутрь трубки.

Наконец, приклейте разъемы к отверстиям в гайках клапана. Убедитесь, что соединения плотные.

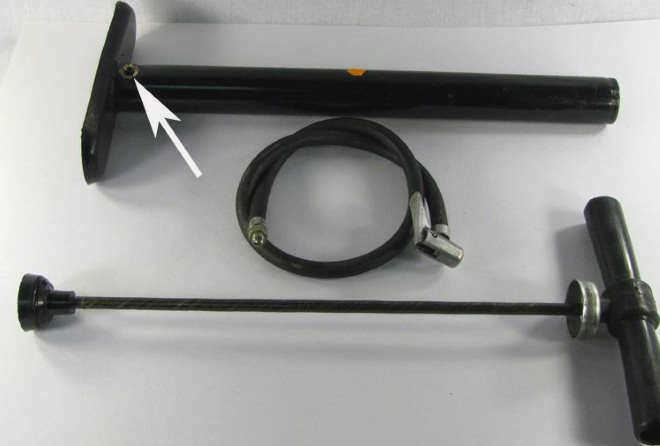

Шаг 5: Изготовление поршня

После того как обратные клапаны установлены, пришло время изготовить поршень.

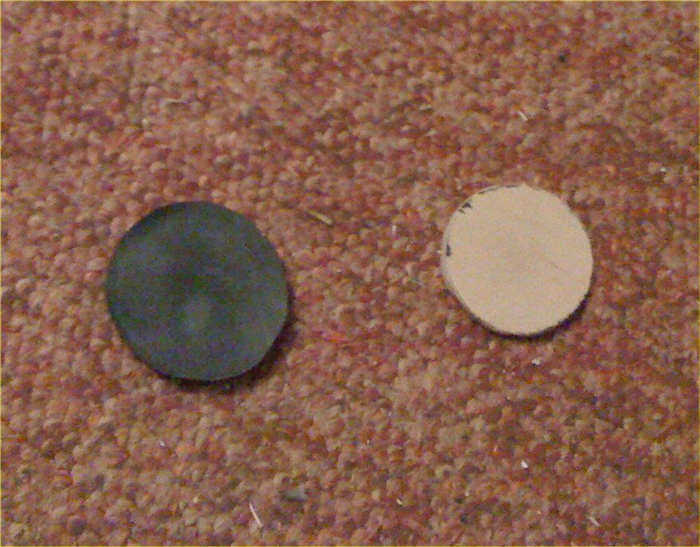

Вырежьте два круга из твердого пластика диаметром примерно на 0,5-1,0 мм меньше, чем внутренний диаметр корпуса насоса.

Затем вырежьте круг из велосипедной камеры диаметром на 1,5 мм больше внутреннего диаметра корпуса насоса.

Сложите диски друг на друга: сначала пластиковый, затем резиновый и снова пластиковый. Должен образоваться сэндвич.

Вырежьте деревянный валик такой же длины, как корпус насоса, плюс длина ручки (подгоните ее под свою руку). Получится примерно 300 + 130 = 430 мм.

Просверлите небольшое отверстие в центре "сэндвича", а также в центре конца ручки.

Прикрутите "сэндвич" к ручке с помощью винта. Затяните винт достаточно туго, но не настолько, чтобы он расщепил стержень.

Основные материалы:

Компрессор холодильника;

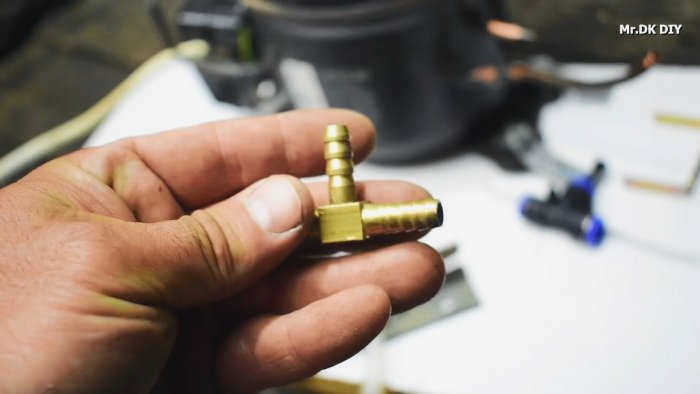

2 тройника с внутренней резьбой;
2 насадки для шланга;
бочка;
Манометр с переходником под диаметр тройника;
кран;
фанера;

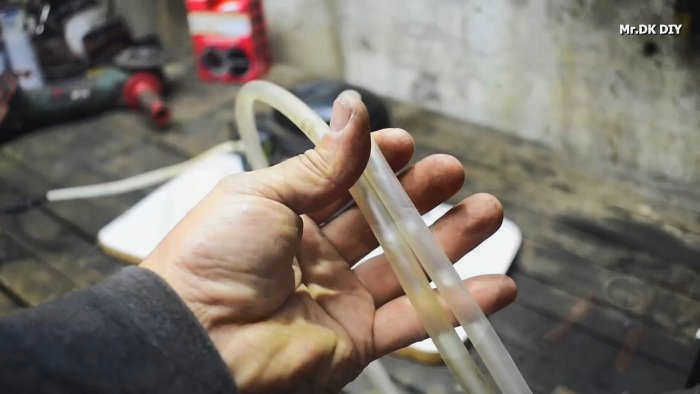

шланг;
резиновая лента;
хомуты.

Насос можно собрать, используя детали с резьбой 1/4" или 3/8". Вам также понадобятся обрезки углового железа, болты и гайки.

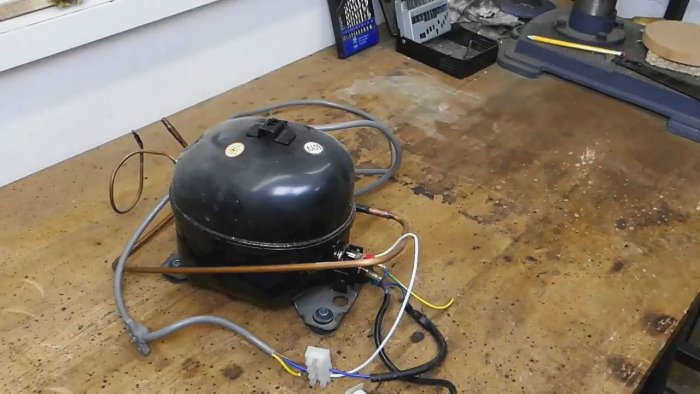

Переделка компрессора в вакуумный насос

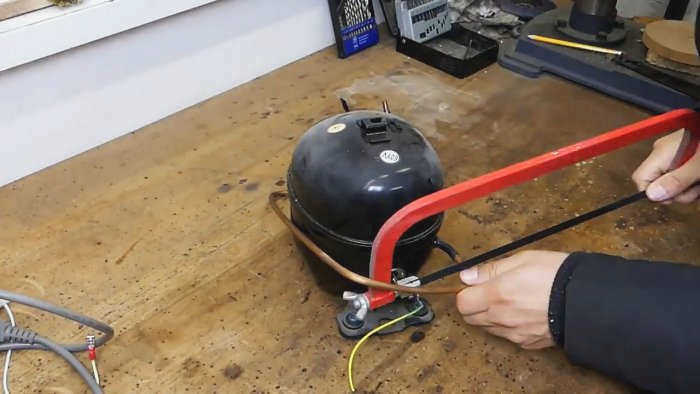

Обрежьте трубки компрессора, оставив их длиной 3-5 см.

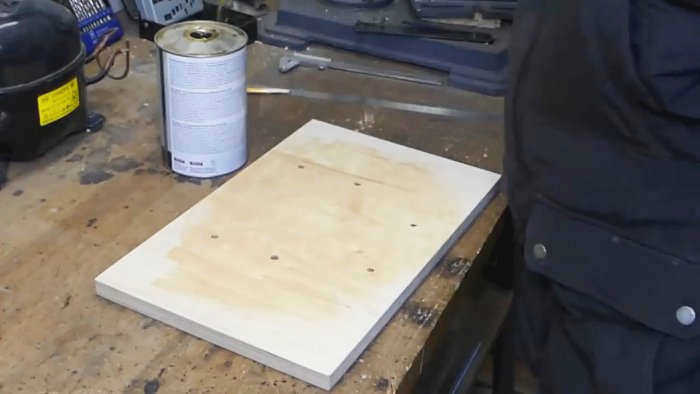

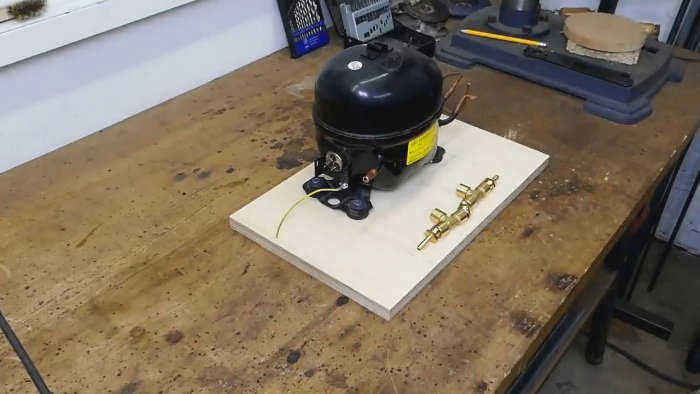

Из фанеры вырежьте платформу для установки компрессора.

Ее можно покрыть лаком для защиты от грязи и влаги.

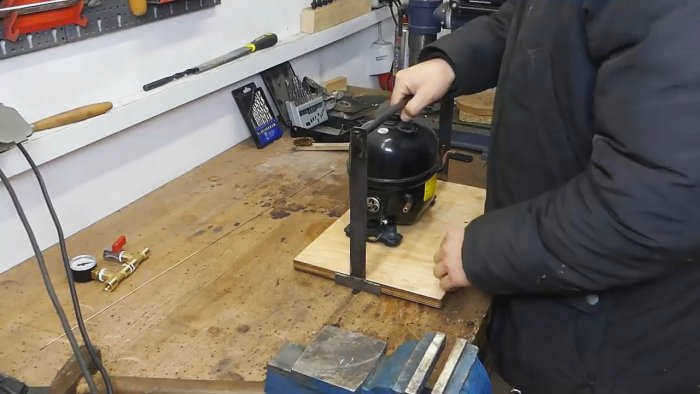

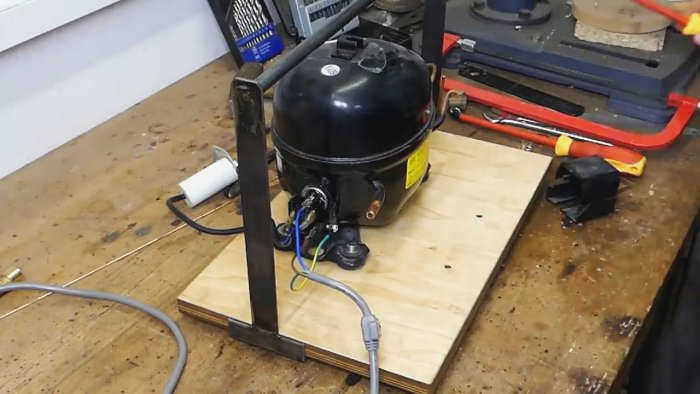

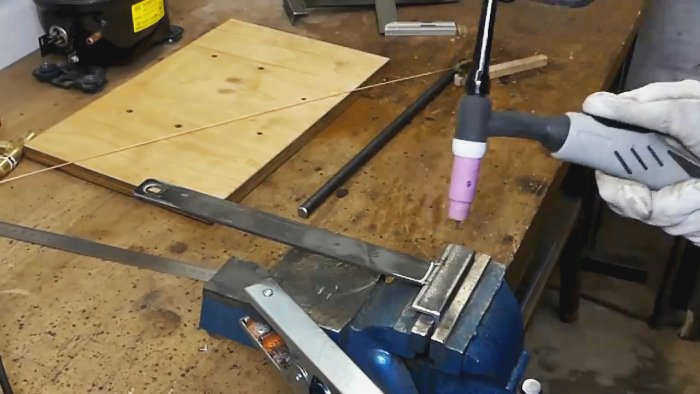

Сварите ручку в виде рамы для переноски насоса. Рама изготавливается из уголков, а стойки и перекладина – из любого доступного металлопроката. Уголки просверливаются и прикручиваются к фанере снизу.

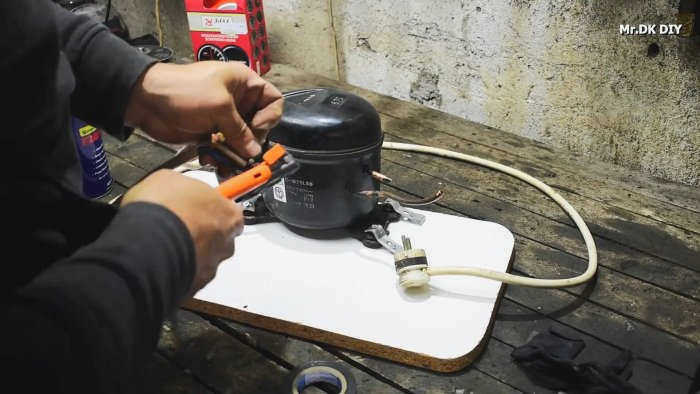

Компрессор также крепится к основанию.

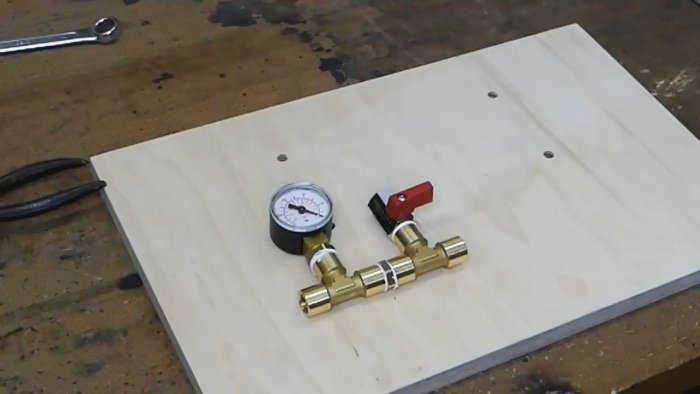

Следующий этап сборки – соединение тройников между собой с помощью втулок. Предварительно резьба герметизируется дымовой лентой. Манометр вкручивается в один из вертикальных выходов тройников с помощью переходника. На соседний выход устанавливается кран.
