Вальмовая крыша стропильная система чертеж

Для сборки стропильной системы помимо хорошо просушенной высококачественной древесины необходимы металлический крепеж, кровельные гвозди, саморезы и анкерные болты.

Содержание

Стропильная система для шатровой крыши: обзор базовой конструкции и типового монтажа

Строительство стропильной системы для шатровой крыши – это сложный процесс с характерными технологическими особенностями. При монтаже используются собственные конструктивные элементы, последовательность работ различна. Но результат поразит эффектной формой и устойчивостью к атмосферным воздействиям. А домашний умелец сможет гордиться своими личными кровельными достижениями.

Однако прежде чем решиться на возведение такой конструкции, стоит ознакомиться с алгоритмом, по которому строится стропильная система шатровой крыши, и особенностями ее обустройства.

Вариации: орех и конструкция шатровой крыши

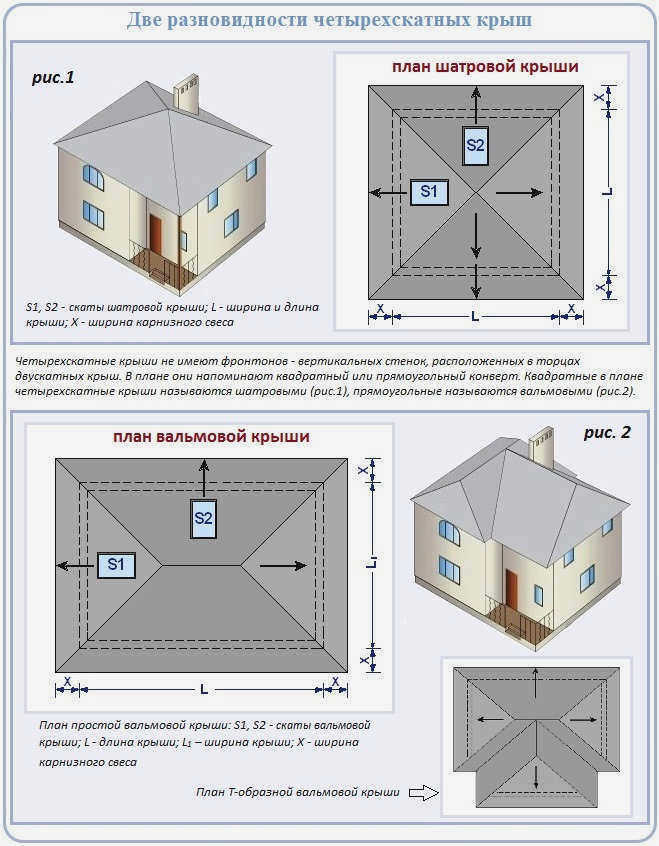

Класс шатровых крыш объединяет два типа конструкции, напоминающие квадратную и прямоугольную оболочку. Первый тип называется шатровой крышей, а второй – шатровой кровлей. От своих двускатных аналогов они отличаются отсутствием фронтонов, известных в торговле как ограждения крыши. Оба варианта конструкции шатровой крыши используют висячие стропила, которые собираются по стандартной строительной технологии для наклонных стропильных систем.

Различия в классе шатровых крыш характерны:

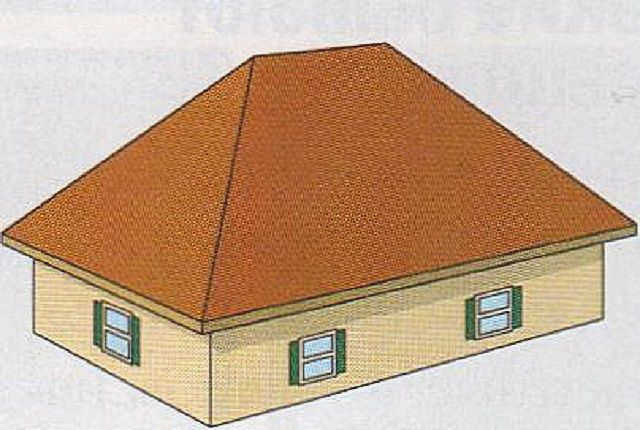

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. В конструкции шатровой крыши отсутствует конек как таковой, его функцию выполняет центральная опора в стропильных системах или верхняя часть висячей фермы.
Шатровая крыша имеет трапециевидную конфигурацию для пары основных скатов и треугольную – для второй пары. Шатровая крыша отличается от своего шатрового аналога обязательным наличием конька, к которому трапеции примыкают своими верхними основаниями. Треугольные скаты, которые также являются ендовами, примыкают к вершине конька, а их боковые стороны стыкуются с наклонными сторонами трапеций.

Исходя из конфигурации крыши в плане, понятно, что шатровые конструкции обычно возводят над квадратными строениями, а вальмовые – над прямоугольными домами. В качестве кровельных материалов подходят как мягкие, так и жесткие кровельные материалы. Характерные квадратные или прямоугольные формы повторяют стропильную схему шатровой крыши, с четко выраженным расположением элементов в плане и вертикальных проекций скатов.

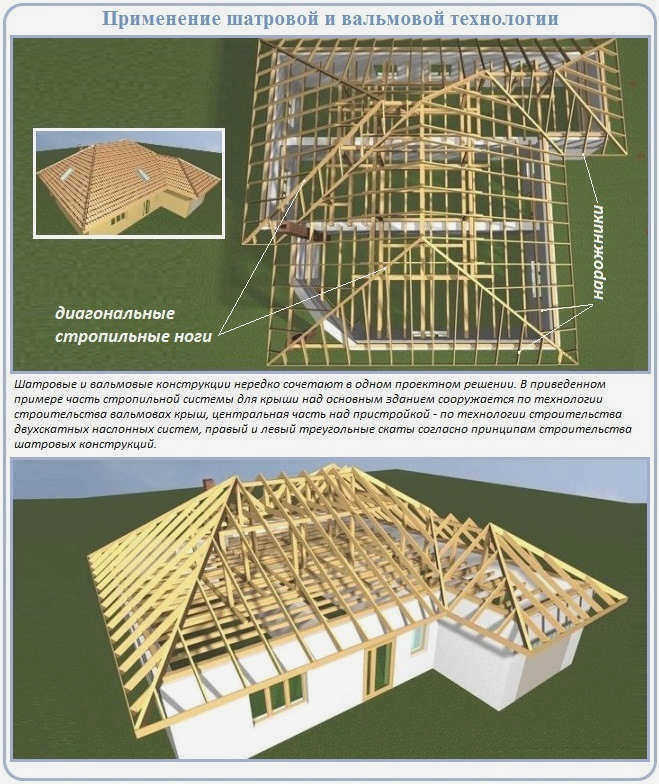

Часто шатровые и вальмовые кровельные системы используются вместе при строительстве одного здания или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Что такое шатровая крыша?

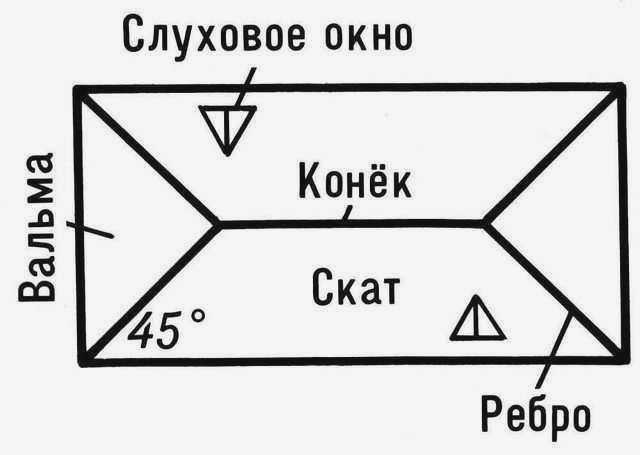

Наиболее распространенная, простая конструкция шатровой крыши состоит из четырех скатов, два из которых имеют треугольную форму – они называются коньками. Они расположены на торцах здания и соединяют коньки с карнизами. Две трапециевидные фронтальные плоскости имеют большую площадь и фронтон, который также расположен от конька к карнизу.

Следует отметить, что существуют и полудубовые крыши – они также относятся к голландскому типу. В этом случае при возведении карниза торцевой фронтон располагается намного выше фронтального. Такая крыша обычно устанавливается в тех случаях, когда на чердаке имеется плоский участок.

Основы шатровой крыши

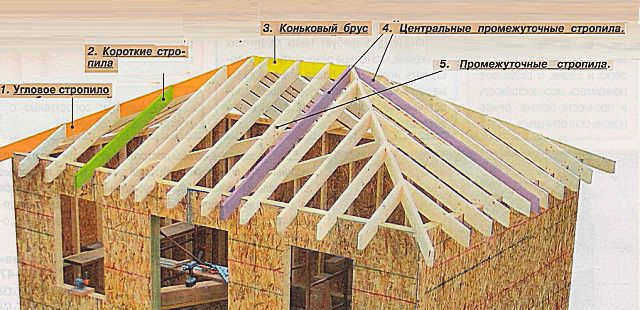

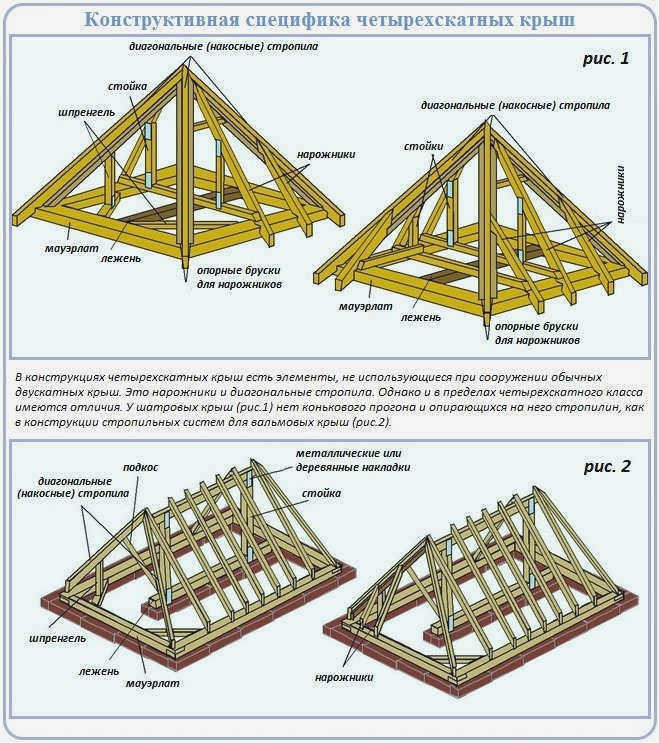

Традиционная система шатровой крыши состоит из определенных компонентов, которые собираются одинаковым образом, что служит основой для более сложных крыш этого типа. На рисунке ниже показана именно такая конструкция со следующими деталями:

1 – угловая стропила или ребро всегда располагается под меньшим углом, чем те же промежуточные элементы системы. Для данной конструкции крыши подходят доски 50×150 мм, как для боковых, так и для промежуточных стропил.

Этапы работ при монтаже шатровой крыши

Если для крыши дома выбрана шатровая конструкция, работы по ее устройству должны выполняться в строгой последовательности:

Каждый проект начинается со схемы стропильной системы.

Следующим шагом является расчет всех параметров, которые будут зависеть от ширины расстояния между стенами дома и наличия постоянных перегородок внутри конструкции.
Затем, в соответствии с расчетами, приобретаются необходимые материалы и подготавливаются инструменты для работы.
Далее идет подготовка к связыванию стен между собой для установки стропильной системы – пола из гидроизоляционного материала.
Размечаются стены для установки стропильной системы.
Самый важный этап – установка всей системы в соответствии с проектом.
Заключительный этап – покрытие крыши.

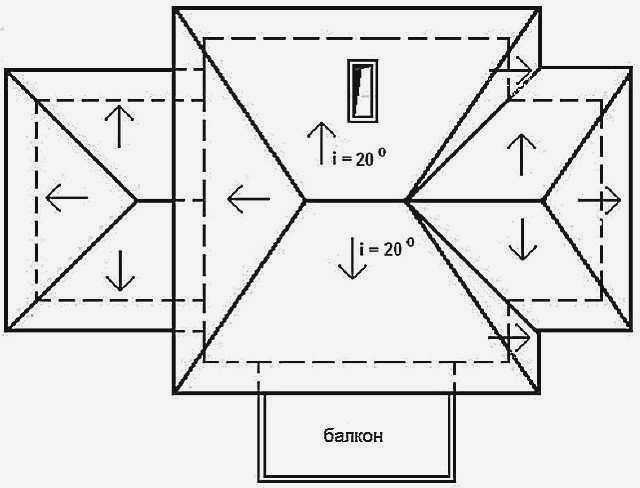

Подготовка плана крыши

План крыши может быть разным – он будет зависеть от фантазии и возможностей домовладельца, а также от расположения стен здания. При подготовке плана следует учитывать, что чем сложнее конструкция крыши, тем больше материалов потребуется и тем больше времени займет монтаж системы.

Если конструкция будет очень сложной, лучше всего обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество компонентов, необходимых для создания надежной системы. Конечно, такая разработка займет некоторое время и деньги, но лучше использовать специализированную разработку, чем действовать бессистемно и получить ненадежную конструкцию.

Расчет параметров системы

Однако если вы решили положиться на собственные силы, при проведении расчетов следует учитывать следующие факторы:

Типичные варианты шатровых крыш

Каркас шатровой крыши может иметь различную конструкцию. От его формы зависит внешний вид всей конструкции. Это также влияет на классификацию таких крыш. Их форма зависит от конструктивных особенностей стропильной системы.

Классический вариант шатровой крыши

Этот вариант уже упоминался. Высота карниза такой крыши одинакова по всему периметру. Наклонные ребра, расположенные по диагонали, опираются на коньковую балку. Фронтоны крыши имеют треугольную форму, а боковые стороны – трапециевидную.

Конструкция шатровой крыши

В этой версии нет хребтовой балки. По этой причине все угловые ребра соединяются в самой высокой точке. Диагонально установленные элементы поддерживаются рядовыми стропилами меньшей длины.

Шатровая крыша обычно создается на домах с квадратным каркасом. Этот тип шатровой крыши характеризуется сложным коньковым соединением.

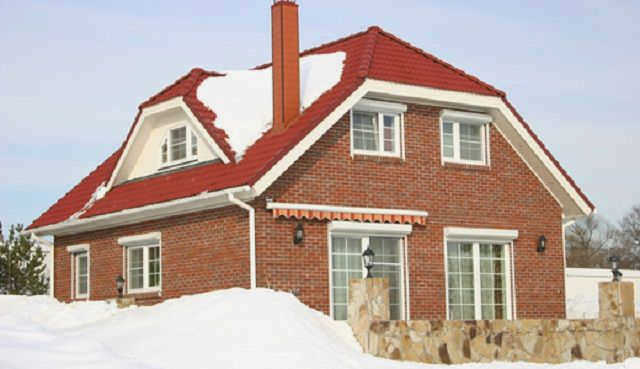

Полувальмовая крыша

Этот тип характеризуется наличием фронтонов. Они выровнены по вертикали и позволяют устанавливать стандартные окна.

Существуют голландские полускатные крыши. Они характеризуются треугольным скатом над каждым фронтоном.

Датская полускатная крыша не имеет треугольной поверхности крыши. Четыре ската имеют трапециевидную форму. В этом случае верхняя часть поверхностей торцевых скатов является нижним краем фронтонов. У датской шатровой крыши все четыре карниза находятся на одном уровне.

Шатровая крыша

Строительство шатровой крыши является наиболее трудоемким и дорогостоящим. Это самая сложная конструкция, поскольку все ее скаты имеют разную поверхность. Они также имеют разный угол наклона.

Основные элементы шатровой крыши

Специфика конструкции крыши влияет на наличие определенных элементов в ее конструкции. Однако стандартная конструкция шатровой крыши должна быть всегда:

Балка на коньке крыши. Этот элемент также широко известен как коньковая балка. Он является одной из основных несущих частей. На него опираются боковые ребра конструкции крыши.
Стропила, которые устанавливаются по диагонали от нижнего угла крыши до края конькового покрытия. Это боковые ребра крыши. Они представляют собой длинные стропила и образуют боковые стороны конечных треугольных граней и трапециевидных скатов конструкции.

Центральные стропила представляют собой элементы одинаковой длины. Их верхняя часть крепится к коньковой балке. Два из них крепятся к каждому трапециевидному скату. Центральные стропила также устанавливаются в середине треугольных скатов крыши. Таким образом, к одному краю конька крепятся три.
Промежуточные стропила, которые крепятся к скату в трапециевидной форме. Они устанавливаются между средними ногами здания. Промежуточные элементы также называют рядовыми. Они позволяют полностью сформировать плоскости ската в трапециевидной форме. В нижней части крыши промежуточные стропила крепятся к обрешетке, закрепленной в верхней части стен. Они являются одним из карнизных элементов конструкции.
Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент является окладом. Они крепятся к треугольным скатам крыши по обе стороны от центрального стропила. Они также устанавливаются на углах трапециевидных скатов крыши.

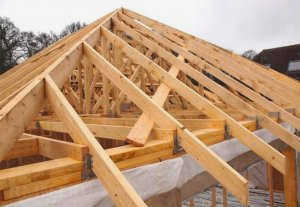

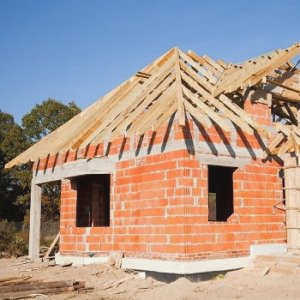

Основная шатровая стропильная система

Самый простой способ покрыть сельский дом шатровой крышей – это купить и установить готовые стропильные фермы. Однако гораздо интереснее, полезнее и дешевле сделать шатровую крышу и подходящую стропильную систему для нее самостоятельно.

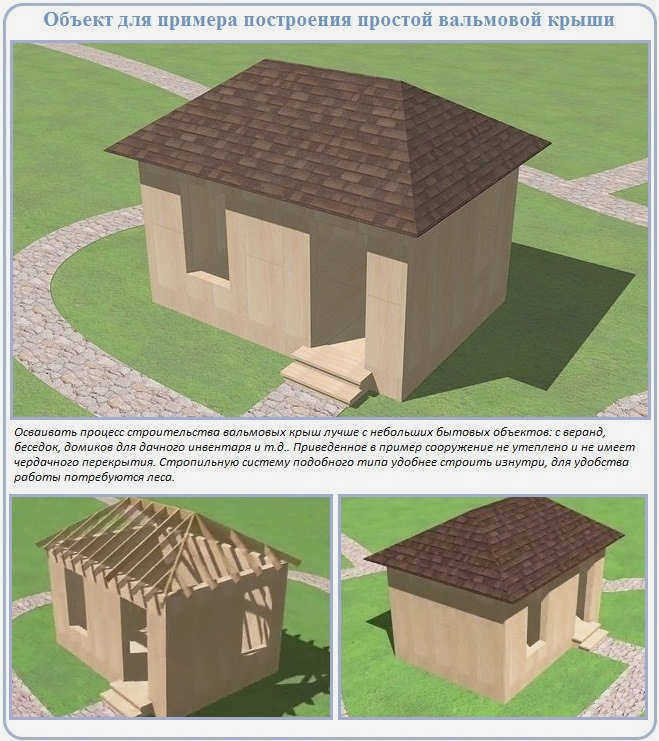

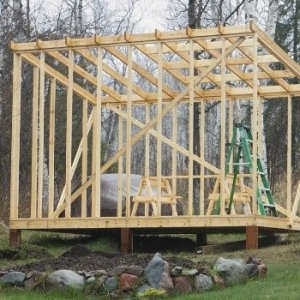

Это особенно актуально, если вы планируете построить ее над небольшой хозяйственной постройкой, беседкой или летней кухней. Стоит потренироваться на простых конструкциях, прежде чем приступать к более сложным постройкам.

Обратите внимание, что в приведенном ниже примере нет ни перекрытия, ни огороженного чердака, ни изоляции. На скатах практически не скапливается снег, т.е. стропила подвергаются минимальной нагрузке в соответствии с их стандартными нормами. Принцип расстояния между стропилами не соблюдается.

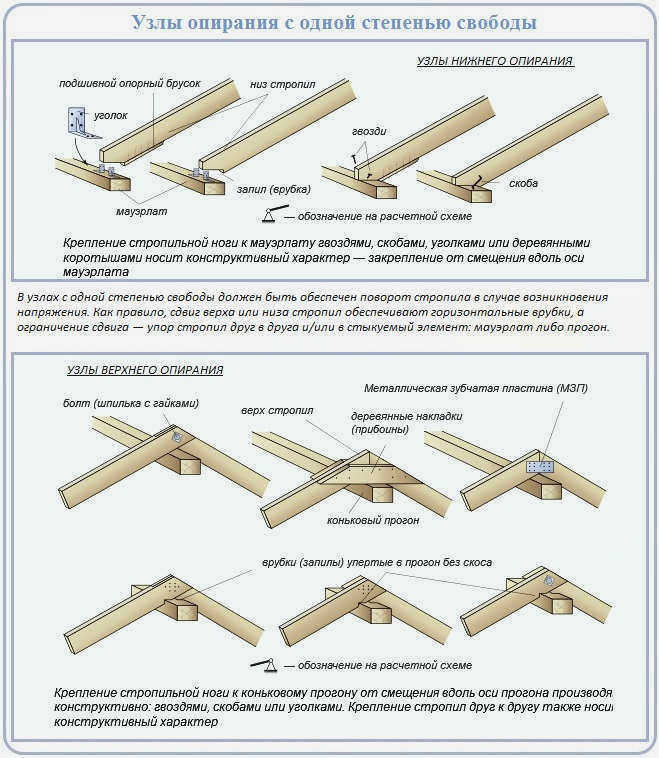

Все стыковые соединения выполнены с помощью гвоздевых скоб и металлических уголков. Подрядчику потребуется доска 5х25 см для стропил и обрешетки и влагостойкая фанера для сплошной обрешетки, поскольку здание будет покрыто битумной черепицей.

Шаг 1: Моделирование и проектирование

Независимо от архитектурной сложности конструкции здания, необходима модель. Она поможет выбрать оптимальную форму и избавит вас от необходимости покупать ненужные материалы. Простая шатровая крыша со стандартной стропильной системой не требует суперсложных чертежей, но сделать хотя бы простой эскиз необходимо.

Инструкции для упрощенного проекта:

Измерьте ширину/высоту/длину конструкции. В соответствии с полученными данными нарисуйте профиль и всю поверхность здания на листе бумаги в масштабе, например, 1:50. Это означает, что все размеры должны делиться на 50. То есть стена дома размером 5×2,5 м будет представлена на самодельном чертеже как прямоугольник со сторонами 10×5 см. Если он выглядит слишком мелким, можно выбрать более крупный масштаб – 1:40, 1:25 и т.д. Желательно продублировать готовый эскиз несколько раз в запас.
Выберите оптимальную высоту крыши и угол наклона. Для этого один из дубликаторов эскиза рисует несколько вариантов эскиза крыши. Выберите наиболее оптимальный и измерьте угол будущих скатов с помощью транспортира.
Отметьте на дублирующем эскизе места крепления сплошных стропил, то есть скат. Две стены должны быть разделены на равные отрезки. Не обязательно, чтобы уклон установки под шатровой и односкатной крышей был одинаковым. В примере расстояние между стропилами на обеих стенах конструкции составляет 20 дюймов, или 50,8 см. Фактическое расстояние между стропилами может составлять от 0,4 до 2,1 м. Однако следует помнить, что слишком часто установленные стропила многократно увеличат расход материала, а слишком редкие заставят усилить конструкцию дополнительными контррейками.
Определите длину конька. Начертите его на дубликате шаблона, учитывая, что коньковая балка должна связывать целое число пар стропил. Отметьте равные расстояния от обоих краев длинных стен.
Перенесите все результаты на основной лист и рассчитайте, сколько материала потребуется. Посчитайте длину стропил с внешних сторон, учитывая длину карниза на 40-50 см. Расход фанеры рассчитывается исходя из количества полных листов на одну плоскость шатровой крыши.

Строительство встроенных шатровых крыш

Принципы строительства шатровых крыш с более сложной архитектурой мало чем отличаются от приведенного выше примера. Последовательность работ точно такая же. Однако более разумным и надежным является крепление стропил с помощью деревянных хомутов.

Рекомендуется использовать диагональные опоры стропил. Перед установкой конька устанавливаются опорные рамы так, чтобы обрешетка была внизу, а коньковая обрешетка – вверху. Еще один момент, который необходимо учитывать, – это угол наклона стропил при их соединении.

Более сложную стропильную систему для интересной шатровой крыши можно увидеть на видео:

Стропильная система шатровой крыши сложнее, чем обычной двускатной, но ее можно разработать. Шатровая конструкция во многих случаях предпочтительнее, интереснее смотрится над домом, беседкой и другими хозяйственными постройками. Описанный вариант строительства поможет освоить азы при возведении шатровых конструкций, и если результат окажется удачным, то продолжение обязательно последует.
