Самые современные способы удлинения сетевого кабеля

В данном материале мы предлагаем рассмотреть наиболее эффективные и подходящие способы, как удлинить интернет-кабель. Кабель витой пары можно удлинить с помощью простых ручных инструментов, с минимальными затратами времени и ресурсов. В данном материале будут приведены удобные пошаговые алгоритмы удлинения сетевых кабелей любого назначения, эти методы подходят не только для стационарных кабелей, которые были проложены провайдером, но и для любых других дополнительных типов сетевых кабелей.

Продление установленного провайдером кабеля интернет-линии, соединяющего аппаратные ресурсы компании с компьютером пользователя, в настоящее время является наиболее популярным заказом. В этой статье мы рассмотрим способы удлинения витой пары без использования обжимного устройства для витой пары; для оптоволоконных кабелей этот материал будет неактуален.

Необходимость удлинить сетевые кабели возникает довольно часто, во время ремонта дома, перестановки периферийных устройств и различного оборудования, переезда мебели и других бытовых нужд. В таких ситуациях возникает проблема, что просто немного не хватает длины кабеля, конечно, из этой ситуации есть несколько выходов: воспользоваться услугами компании поставщика или специализированных контор по подгонке по длине имеющегося кабеля, а также провести работы и перестановки из имеющихся вариантов, или воспользоваться самым простым и удобным вариантом – сделать “заточку” сетевого кабеля самостоятельно. Прежде чем начать работать с кабелем самостоятельно, мы рекомендуем вам ознакомиться с некоторыми полезными советами:

1. Если вам необходимо удлинить стандартный кабель питания, соединяющий ваш компьютер с маршрутизатором, более разумным вариантом будет покупка нового кабеля необходимой длины, по цене дешевле удлиненного кабеля, но с более высокой степенью надежности. Потому что любое искусственное соединение, с использованием дополнительных разъемов и штекеров, не говоря уже о скрутках, недостаточно надежно в эксплуатации. Витую пару можно обжать практически в любом магазине цифровой техники;
2. Если в помещении еще не установлен маршрутизатор, рассмотрите возможность его установки; возможно, этот вариант окажется более удобным и разумным для вашей ситуации, в отличие от прокладки нового кабеля, особенно если он вмурован в стены или проложен иным не очень аккуратным способом. Если есть настольные компьютеры, их можно подключить к маршрутизатору с помощью дополнительного кабеля или установив специальный адаптер для приема сигналов “Wi-Fi”. Такие адаптеры довольно удобны, портативны и не очень дороги;
3. Если ситуация возникла непосредственно вокруг подключения сетевого кабеля, вы можете связаться с представителем интернет-провайдера и объяснить ситуацию, они смогут предложить наиболее подходящее и разумное решение проблемы. Нередко они идут навстречу своим клиентам и предоставляют услугу бесплатной замены кабеля, работают со скидкой и т.д;
4. Если ваша недвижимость оборудована интернет-розетками, вы можете рассмотреть возможность решения проблемы с помощью этих розеток.

Если единственным или необходимым вариантом является удлинение кабеля, лучше всего использовать специальные разъемы. Если все этапы процедуры соблюдены правильно, конечный результат будет достаточно качественным. Метод скрутки – самый неприемлемый вариант (возможно нестабильное соединение) и приемлем только в качестве временной меры, если кабель нужно срочно удлинить, но под рукой нет всех необходимых компонентов.

Удлинение кабеля с помощью адаптера разъема

Этот способ является универсальным и может быть использован для подключения основного кабеля от интернет-провайдера или для подключения кабеля ПК, модема, маршрутизатора и т.д.

Штекерный адаптер

Такие адаптеры называются переходниками, они довольно просты и имеют двухсторонний разъем для штекера кабеля питания. Для использования этого разъема необходимо обжать концы кабелей и оснастить их коннекторами. Это можно сделать с помощью специального оборудования или обычных бытовых инструментов.

Используя этот метод, при покупке силового кабеля можно попросить обжать его непосредственно в сервисе, что делается во всех магазинах, торгующих подобной продукцией. После того как у вас есть адаптер и обжимной кабель, процесс подключения прост: просто вставьте кабель в гнезда адаптера, и все готово.

Кабели, подключенные к штекерам адаптера

В качестве аналога можно использовать адаптеры типа captlery, они достаточно удобны и даже намного проще в использовании, чем адаптеры типа joiner, поскольку при их использовании не нужно жертвовать такой дополнительной операцией, как обжим кабеля. Их часто путают с разветвителями, и этому моменту следует уделить особое внимание.

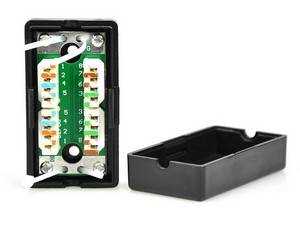

Адаптер типа муфты

Кабельный удлинитель для компьютера, телевизора, модема или маршрутизатора

Если длины сетевого кабеля недостаточно для подключения модема, маршрутизатора или периферийного устройства, можно использовать адаптеры того же сетевого кабеля. Однако помните, что удлинение кабеля любым способом всегда является менее оптимальным вариантом по сравнению с полным кабелем, и старайтесь использовать их по возможности, либо подключайте устройства с помощью беспроводных систем.

Подключение кабеля питания путем скручивания

Как уже упоминалось ранее в этой статье, этот метод не самый надежный (сетевые соединения могут быть нестабильными и иногда полностью исчезать), но он все еще популярен, особенно в случаях, когда необходимо временно соединить два кабеля и удлинить основной кабель.

Этот способ нисколько не сложен, нужно лишь аккуратно, но тщательно зачистить два конца кабелей и аккуратно скрутить их вместе в соответствии с цветом каждой ветки. Каждое отдельное ответвление всегда должно быть изолировано изоляционной лентой или специальной термоусадочной трубкой. Самая сложная часть этой операции – изоляция и сращивание ответвлений, поскольку сетевые кабели довольно тонкие и хрупкие и часто ломаются.

Процесс сращивания

Для более надежного соединения во время процесса сращивания можно использовать скотчлоки – это небольшие блоки для сращивания, которые просты в использовании и довольно дешевы (100 штук стоят около $4, в некоторых магазинах они продаются поштучно и обойдутся вам в копейки).

Крепление с помощью клейкой лентыскотч

После того как вы соединили все провода вместе и изолировали каждый провод отдельно, для дополнительной безопасности следует также изолировать само соединение. В случае использования скотча изоляция отдельных проводников не нужна, так как эти элементы служат и крепежом, и изоляцией, а гидроизоляция соединения не является проблемой, как и в случае стандартного метода скрутки, она защитит соединенный участок от трещин и других механических повреждений. Каждый из вышеперечисленных методов может быть использован не только для удлинения сетевых кабелей, но и для ремонта кабелей, например, в случае четко выявленного повреждения (трещина, перегиб, обрыв кабеля и т.д.).

Как срастить интернет-кабель своими руками

Привет всем! Сегодня я расскажу вам – как удлинить интернет-кабель дома и на работе. Прежде чем мы начнем, я дам вам несколько советов, которые должны уменьшить неловкости, связанные с таким способом подключения.

Совет 1: Если вы будете использовать витые, сращиваемые или обжимные кабели, помните, что провода должны быть скручены – это необходимо для защиты кабеля от электромагнитных помех – подробнее об этом читайте здесь.

Совет 2: При использовании методов обжима чаще всего применяется обжим типа ‘B’.

ВНИМАНИЕ! Я знаю, что многие сетевые и системные администраторы любят обжимать по 2 пары (4 провода), но я бы не советовал этого делать. ВСЕГДА обжимайте все пары, чтобы в будущем вам не пришлось заново прокладывать или перекладывать кабель. Тот же совет относится и к скручиванию.

Метод 1: скручивание

Как срастить интернет-кабель, если у вас нет ничего под рукой? Вы можете удлинить интернет-кабель, скрутив его, что является простым, но довольно ненадежным методом. Проблема этого метода заключается в том, что электрический сигнал может быть потерян при прохождении через поврежденные провода, что может вызвать помехи, потерю пакетов и падение скорости интернета. В играх вы можете заметить увеличение пинга или отклика.

1. Снимите верхнюю оплетку кабеля Ethernet.
2. Также удалите оплетку на каждой паре, чтобы обнажить медный провод. Посмотрите на рисунок ниже, примерно 2-3 сантиметра оголенного провода должны быть открыты.
3. Затем, в самом конце, скрутите провода вместе в звезду – это важно, так как в этом случае помехи от соседних проводов будут улавливаться меньше всего.

1. Обожгите провода, чтобы удалить жир и пот, которые могли там остаться.
2. Теперь обрежьте витую проволоку так, чтобы осталось около 0,5-1 сантиметра.

1. Теперь рекомендуется изолировать оголенные скрученные провода изолентой или колпачком, подобным этому.

Если это сделано правильно, потери сигнала будут не такими значительными, особенно при подключении к маршрутизатору, коммутатору или другим сетевым устройствам.

Метод 2: Пайка

Этот метод несколько похож на предыдущий, но каждая пара проводов должна быть спаяна. Старайтесь держать каждый провод подальше друг от друга, и лучше всего изолировать все изолентой на конце.

Способ 3: Сетевая перемычка

Вам нужно устройство, подобное этому, которое имеет обычный 8-проводной разъем LAN с обеих сторон. Вам просто нужно обнажить обе стороны кабеля и обжать его стандартным способом:

• Белый и оранжевый.
• Апельсин.
• Белый и зеленый.
• Синий.
• Бело-голубой.
• Зеленый.
• Бело-коричневый.
• Браун.

Чаще всего используется распиновка “B”.

На всякий случай ниже приведен пример разъема RJ-45. Если у вас возникли проблемы с обжимом, вы можете прочитать инструкции здесь. Если у вас нет плоскогубцев, зажим можно сделать с помощью простой отвертки.

Метод 4: сцепление

Внутри коробки находятся специальные торцевые кусачки. Каплер похож на обычную розетку. В этом случае достаточно взять необходимые провода и продеть их в специальные отверстия.

Профессионалы обычно используют этот тип кусачек, но обычному пользователю достаточно канцелярского ножа, обычного (тонкого) ножа или отвертки. Только будьте осторожны, если вы используете неправильные инструменты.

Метод 5: Розетка

Я сам использовал этот метод, когда работал системным администратором и у меня не было ничего другого под рукой. Это одно и то же, вы обжимаете кабель с разъемом RJ-45 с одной стороны. А с другой стороны вы обжимаете кабель к розетке. Обжимайте в соответствии со схемой “B”.

Метод 6: Скотч-лок или зажимы

Один из лучших способов удлинения кабеля витой пары. Для этого вам понадобится не менее 8 маленьких “замочков”, которые обжимаются обычными плоскогубцами. Кстати, существуют также терминалы сопряжения. Они не стоят дорого и занимают очень мало места – особенно полезно, если вы используете “Extension” в кабельных каналах или трубах.

У вас должно получиться что-то вроде того, что показано на изображении ниже. Только постарайтесь, чтобы провода не были перекручены – это очень важно!

Как подключить витую пару: методы + инструкции по созданию витой пары

Проводное подключение к Интернету считается более надежным, чем переключение устройств через Wi-Fi. Витая пара передает сигнал непрерывно, несмотря на расстояние и помехи, которые часто являются критическими для беспроводной сети.

Иногда необходимо удлинить или отремонтировать интернет-кабель, и нет времени ждать приезда мастера. Вы наверняка согласитесь, что знание того, как самостоятельно удлинить сетевой кабель, очень полезно в этом случае.

Предлагаем вам узнать, как подключить витую пару, какой способ является наиболее надежным, а какой подходит в качестве временного решения.

Причины для удлинения кабеля витой пары

Наиболее вероятной причиной удлинения сетевого кабеля является перемещение ноутбука или настольного компьютера в другую комнату.

В квартире с железобетонными стенами и потолками сигнал становится слабее на больших расстояниях, и учеба или подготовка проекта становятся проблематичными.

Вторая причина связана с ремонтом. Если витая пара не спрятана под гипсокартонной стеной или в плинтусе, а лежит на полу, ничем не закрепленная, ее легко повредить. Это можно сделать с помощью ножки стула или двери.

Часто маленькие дети или животные “помогают” порвать кабель – первые случайно, а вторые почему-то очень любят кусать сиротливые шнуры, оставленные без присмотра.

Экономные владельцы компьютеров не покупают длинные кабели, если у них под рукой есть несколько коротких. Некоторым удается собрать почти 6-метровый рабочий кабель из трех двухметровых отрезков.

Способы подключения интернет-кабеля

Давайте рассмотрим 4 метода, которые можно назвать домашними. Некоторые из них требуют специального инструмента, другие практически делаются вручную. Если все четыре инструкции кажутся вам сложными, вы можете просто пойти в магазин и купить патч-корд необходимой длины.

Вариант №1 – сращивание проводов

Если вы когда-нибудь имели дело с электрическими проводами, вы точно знаете, что такое витая пара. Это соединение проводников одного назначения путем скручивания их вместе и последующей изоляции.

Скрутка используется для распределения проводов в монтажных коробках, для соединения выключателей и розеток, для соединения разорванных электрических цепей.

Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные эффекты в виде ослабления сигнала. Однако провод все равно будет работать и может быть полезен, по крайней мере, для временного применения.

Как удлинить интернет-кабель: 4 разных способа

Существует несколько способов удлинить интернет-кабель. Ниже приводится подробное обсуждение каждого из них.

Современный мир активно переходит на беспроводные технологии, и вполне вероятно, что в ближайшем будущем мы полностью избавимся от ненавистных проводов, доставляющих массу неудобств. Но все это ожидает нас в будущем, а на данный момент у каждого из нас в доме есть несколько десятков метров кабеля, который дает нам доступ к Всемирной паутине. Несмотря на развитие технологий, проводное соединение по-прежнему имеет ряд неоспоримых преимуществ перед беспроводным: оно более стабильно, быстро и широко распространено. Однако основным недостатком проводов является то, что они очень уязвимы к внешним воздействиям (их постоянно рвут, сминают и т.д.). Конечно, существуют типы кабелей с оплеткой, которые надежно защищают витую пару от физического воздействия, но они не предназначены для бытового использования. Если вы задаетесь вопросом: “Сломался интернет-кабель, как его подключить?”, то этот материал вам поможет.

Как срастить интернет-кабель своими руками

Для такого простого процесса, как подключение кабеля, не обязательно прибегать к помощи специалиста, можно все сделать дома своими руками. Самый простой способ – скрутить провода вместе. Просто возьмите две проволоки, снимите верхний слой косы и скрутите их вместе в соответствии с цветами. Подробнее об окраске интернет-кабеля мы рассказывали в этой статье. Затем обмотайте соединенные провода клейкой лентой для лучшей изоляции и эстетичного вида.

Этот метод имеет огромное преимущество перед другими видами соединений: он не требует никаких навыков или дополнительного оборудования. Вам даже не нужно обжимать кабель. Обратите внимание, однако, что при таком типе соединения очень вероятна потеря сигнала: качество передачи данных значительно снижается. Этот метод не рекомендуется использовать для очень длинных линий, поскольку такое ненадежное соединение может стать критичным к пропускной способности. Для первого раза это быстрый и простой метод.

Более продвинутый вариант скручивания – использование так называемого скотч-лока. Скотч-лок – это очень маленький колпачок на проводах. Провода просто вставляются в него, а механизм защелкивается плоскогубцами. В отличие от обычной скрутки, этот метод более прочно удерживает кабели и не позволяет им разъединяться. Преимущества и недостатки точно такие же, как и при обычном сращивании кабеля. Низкая стабильность, потеря сигнала и отсутствие необходимости в инструментах.

Как удлинить интернет-кабель с помощью адаптера?

Одним из наиболее практичных и “правильных” способов является использование специальных соединителей, называемых “джонерами”. Это небольшие коробочки размером чуть больше разъема RJ-45 (такие разъемы есть во всех сетевых устройствах). С обеих сторон имеются разъемы RJ-45, в них вставляются два обжимных кабеля, и конструкция завершена.

Нетрудно догадаться, что этот метод имеет ряд недостатков. Во-первых, вы должны найти этих столяров. В продаже их можно найти очень редко, вам придется заказывать их в интернет-магазине. Кстати, они совсем не дорогие. Во-вторых, вам нужны обжимные кабели. Вы не сможете вставить провода в разъем и заставить его работать. О том, как правильно обжимать витую пару, мы писали здесь (для этого не нужен специальный инструмент).

Важным преимуществом является то, что качество соединения нисколько не страдает. И если у вас достаточно навыков в обжиме кабелей и есть подходящий инструмент, процесс не займет много времени.

Как подключить интернет-кабель: шлягер

В мире сетевых технологий существует еще одно несложное устройство, называемое сетевым фильтром. По сути, это такой же адаптер, как и кабельный разъем, за исключением того, что он не требует обжима кабеля. По сути, это небольшая открывающаяся коробка, внутри которой находятся 16 ножевых контактов. С помощью отвертки вы обжимаете провода на контакты в соответствии с цветами и закрываете коробку. Существует даже специальный инструмент для этого процесса, называемый пробойником, который выглядит как нож с V-образным лезвием. Обычному пользователю не нужно покупать этот инструмент, чтобы удлинить или соединить два кабеля всего один раз, но им пользуются техники.

Этот метод имеет 3 основных преимущества. Во-первых, можно обойтись без специального инструмента. Во-вторых, такое устройство легко найти в любом магазине электроники. И, конечно же, качество связи нисколько не страдает. Недостатком является высокая стоимость по сравнению со всеми другими методами.

Как подключить интернет-кабель

Если вы не хотите использовать дополнительные переходники, самый надежный способ – спаять их вместе. Это самый долгий метод из всех и требует некоторого навыка. Перед пайкой необходимо подготовить кабель. Изоляция удаляется очень осторожно, чтобы не повредить медные жилы. Провода подбираются по цвету и располагаются один рядом с другим. Их можно связать вместе, чтобы облегчить пайку. Изолируйте соединения после пайки изоляционной лентой для лучшего эстетического вида и лучшей герметизации.

Как проверить работоспособность кабеля после удлинения/ремонта

1. Существует подходящее устройство, называемое кабельным тестером. Он совместим с большим количеством типов разъемов. Оба конца кабеля вставляются в соответствующие разъемы, и световой индикатор показывает, есть ли соединение между частями устройства. Мы считаем, что каждый может сам разобраться, как пользоваться таким устройством.
2. Здесь может пригодиться даже мультиметр. В этом процессе проверки также нет ничего сложного. Вы просто прикладываете концы измерительного прибора к каждому цвету на обоих концах кабеля и смотрите на показания.
3. Самый простой способ – установить прямое соединение с помощью компьютера. Если на значке сетевого подключения нет красного креста, компьютер подключен. Значит, процесс обновления/восстановления прошел успешно.

Запрос

Как видите, существует множество вариантов удлинения интернет-кабеля или соединения двух интернет-кабелей. В зависимости от ваших навыков, имеющихся у вас инструментов и ваших предпочтений, вы можете выбрать любой из них. Каждый из них имеет свои плюсы и минусы, поэтому не существует универсального или “правильного” метода.
