При стыковой сварке пластиковые поверхности плотно прижимаются к нагревательному элементу, а затем соединяются равномерным движением. В результате получается сварной шов, который по прочности не уступает основному материалу.
Пластиковые вентиляционные каналы: разновидности, рекомендации по выбору + правила прокладки вентиляционных каналов
Сейчас много говорят о том, что все пластиковые изделия засоряют окружающую среду. Почему так происходит? Потому что пластик – очень "долгоживущий" материал. Он не так легко разрушается: изделия из него очень прочные и надежные. Пластиковые вентиляционные каналы служат гораздо дольше, чем оцинкованные. Но как сделать свой выбор?
В этой статье вы узнаете все о различных типах пластиковых воздуховодов и способах их монтажа. Мы покажем вам, как установить пластиковые вентиляционные каналы. Мы объясним, как собрать отдельные части в единую безупречную сеть и как ее починить.
Советы по выбору пластиковых вентиляционных каналов
Воздуховоды – это не что иное, как трубы, по которым проходит воздух для вентиляции помещения. Они могут быть металлическими, в некоторых случаях, например, в стояках, асбестоцементными или пластиковыми.
В настоящее время наиболее популярным является пластик. Несмотря на относительную дешевизну, он служит гораздо дольше, чем металл, который подвержен коррозии, или асбестоцемент, который разъедается от влаги, чрезмерной сухости и других внешних факторов.

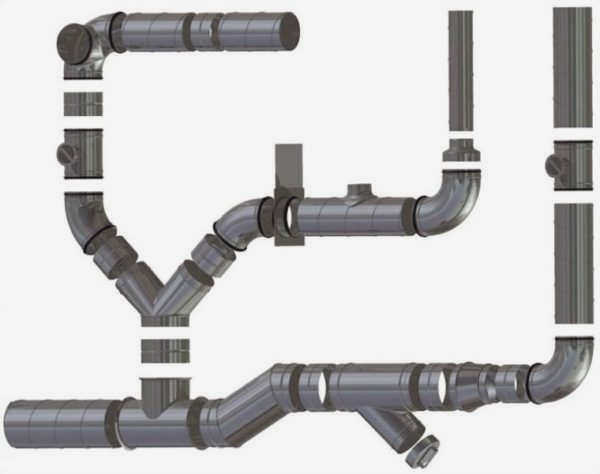

На фотографии представлен далеко не весь спектр решений по соединению круглых пластиковых сегментов в единую качественную и герметичную вентиляционную сеть. Разнообразия достаточно, чтобы показать, что с их помощью можно создавать воздуховоды любой сложности.
Что нужно учитывать при выборе пластиковых воздуховодов:
- Пластиковые трубы должны быть как можно более гладкими изнутри. В этом случае не будет абсолютно никакого трения воздуха о стенки, и воздушные потоки будут циркулировать по такой конструкции с наибольшей эффективностью.

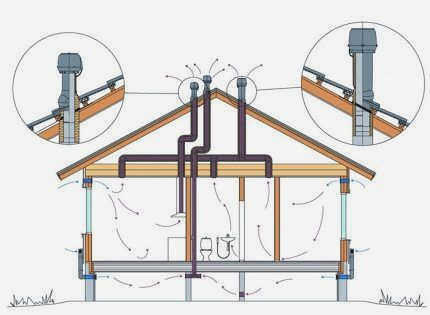

- Для естественной вентиляции, которая не усиливается вентиляторами, лучше избегать гофрированных воздуховодов. Гофрированные стенки воздуховодов, особенно на изгибах, будут останавливать воздушный поток, и вентиляция будет не самой лучшей.
- Следует отдавать предпочтение производителю, который обеспечивает идеальную герметичность пластиковых соединений в сегментах воздуховода.
Слишком твердый пластик – плохой признак. Труба должна слегка изгибаться при нажатии. Слишком твердый и грубый материал будет менее долговечным, чем мягкий. Скорее всего, он будет крошиться и разваливаться в течение первого десятилетия использования вентиляционной системы.
Материалы для пластиковых труб
На строительном рынке представлено несколько видов пластика.
- Трубы из поливинилхлорида (ПВХ) Трубы могут использоваться в диапазоне температур от -30 °C до +70 °C. Они в основном используются в бытовом и жилищном строительстве в отапливаемых и холодных помещениях. ПВХ – это негорючий, термопластичный материал с температурой плавления 165-200 градусов Цельсия. Является хорошим изолятором. Внутри имеет гладкую поверхность. Не выдерживает мороза и теряет свои свойства при температуре 15о ниже нуля.
- Воздуховоды из фторопласта (PTFE) Высокая термостойкость, выдерживает температуру до 260 °C. Воздуховоды используются для транспортировки воздушных смесей с высоким содержанием кислотных и щелочных компонентов. Фторопласт используется в промышленности для высокопрочных вентиляционных воздуховодов.
- Воздуховоды из полипропилена (PP) доступны по цене и устойчивы к воздействию агрессивных компонентов воздуха, таких как кислоты и щелочи.
- Полиэтиленовые трубы (PE или LDPE, HDPE) легкие, гибкие и упругие, но не устойчивы к отрицательным температурам. Материал нейтрален и не вступает в реакцию даже с кислотами. Полиэтилен не выделяет никаких вредных веществ и считается абсолютно безвредным.
Трубы из полиэтилена рассчитаны на длительный срок службы. Их гладкие внутренние поверхности практически не оказывают сопротивления воздушному потоку.
В европейских странах полипропилен считается технически устаревшим материалом. Полипропиленовые трубы по-прежнему доступны в российской торговой сети.
Трубы из полипропилена используются в трубопроводах для транспортировки агрессивных газов, вызывающих коррозию металлов.
Ассортимент размеров и форм поперечного сечения
Воздуховоды из ПВХ, наиболее популярные в жилищном строительстве, выпускаются в двух вариантах:
- круглые с размерами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
- прямоугольные с размерами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.
Пропускная способность круглых вентиляционных каналов увеличивается с увеличением диаметра. Пропускная способность трубы диаметром 125 мм в 1,5 раза больше, чем у трубы диаметром 100 мм, а трубы диаметром 150 мм уже в три раза больше, чем у трубы диаметром 100 мм.
Трубы из ПВХ нельзя использовать для транспортировки воздуха с температурой выше 50 градусов Цельсия. Диаметр воздуховода не должен быть меньше диаметра выходного отверстия воздуховода. В противном случае производительность воздуховода будет снижена.
Круглый воздуховод диаметром 100 мм имеет ту же производительность, что и короб 55 × 110 мм. Круглый воздуховод 125 мм и прямоугольный воздуховод 60 × 204 мм практически эквивалентны по пропускной способности.
Круглый воздуховод диаметром 200 мм поставляется без широкого ассортимента соединительных элементов. Прямоугольный воздуховод 90 × 220 мм эквивалентен круглому воздуховоду 150 мм, но редко используется на практике из-за своей высокой стоимости.
Пластиковые трубы завоевали доверие среди строителей частных домов благодаря своим превосходным свойствам, таким как
- Способность поглощать шум и тепло;
- Идеально гладкая поверхность, позволяющая воздуху проходить через воздуховод с высокой скоростью;
- Отсутствие коррозии, что позволяет прокладывать трубы в помещениях с повышенной влажностью
- инертность к агрессивным воздействиям, что обеспечивает долговечность использования;
- антистатические стенки, которые препятствуют накоплению электрических зарядов, осаждению пыли внутри воздуховода;
- отличная прочность и небольшой вес;
- легкий и простой процесс сборки агрегатов и космических систем;
- производство деталей по ГОСТ и ТУ с сертификатами соответствия гигиеническим и санитарным требованиям;
- относительно доступная цена.
Конструктивные различия: форма, размер, материал
Наиболее распространенные и популярные размеры воздуховодов и труб Наиболее распространенные размеры воздуховодов и труб следующие:
Для круглых труб:
| Наименование | Размеры (мм) | Буква на чертеже |
| Внутренний диаметр | 100; 125; 150; 200 | D |
| Длина | 350; 500; 1000; 2000 | L |
Для квадрата
| Название | Размеры (мм) | Буква на чертеже |
| Высота | 55; 60 | a |
| Ширина | 110; 122; 204 | b |
| Длина | 350; 500; 1000 | L |
Дополнительные обозначения D1, b1, a1 используются для указания толщины стенки. Обычно они составляют 3-5 мм.
Материал
Термин "пластик" относится к группе полимеров с различными характеристиками и свойствами. Наиболее важным значением является диапазон выдерживаемых перепадов температур.
| Пластик | Разница температур | Специфика | |
| ПВХ | -30 | +70 | Недорогой |
| ПВДФ | -40 | +140 | Хорошая химическая стойкость и пожаробезопасность |
| PP | -20 | +120 | Нерастворим в кислотах, щелочах и не вступает в реакцию с органическими веществами |
| HDPE | 0 | +40 | Высокая гибкость, устойчивость к механическим повреждениям |
ПП идеально подходит для кухонных вытяжек. Этот материал обладает высокой устойчивостью к химическим повреждениям и легко чистится. Если в помещении есть нагревательный элемент (плита, радиатор и т.д.), выбирайте ПВХ или ПВДФ.
Компоненты вентиляции
Вся конструкция состоит из следующих компонентов
- вентиляционный канал(круглый или прямоугольный)
- соединители
- переходники
- колено (поворот на 90 градусов);
- разъемы;
- дюбели (вставляются в стену и соединяются с воздуховодом);
- кронштейны (для крепления к потолку);
- решетки.
Пластиковые вентиляционные элементы собираются последовательно из небольших блоков в единую систему. Стыки изолируются специальным составом и иногда герметизируются. Это необходимо для того, чтобы не нарушать вентиляционный канал, так как любое незапланированное отверстие снижает скорость потока.

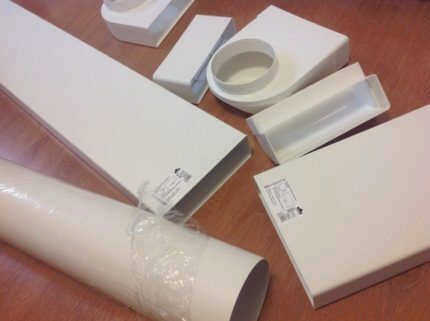

Если необходимы проходы, используются специальные переходники:
- Редуктор для плоских и круглых воздуховодов.
Для приточной или вытяжной вентиляции различных помещений. Соединяет плоские воздуховоды с круглыми.
- Соединитель для круглых и плоских воздуховодов.
Для соединения труб различного сечения.
Для соединения круглых воздуховодов разного диаметра.
Пластиковые воздуховоды и размеры воздуховодов
Пластиковые воздуховоды:
- Круглое сечение.

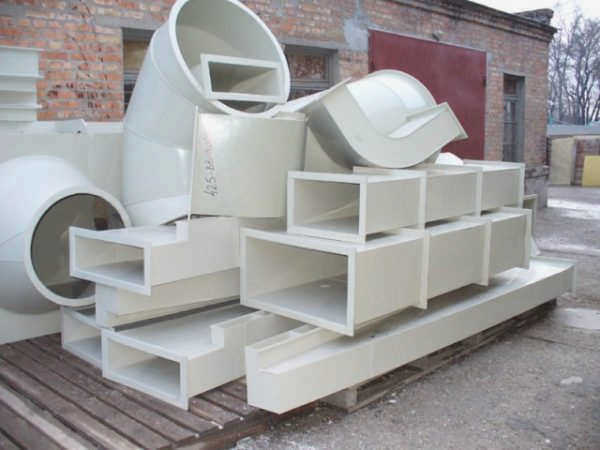

- Прямоугольного сечения (прямоугольники и квадраты).
Каждый тип бывает жестким и гибким. Жесткие воздуховоды формируются в специальных формах. Их главной особенностью (помимо геометрических размеров) является толщина стенки. Для того чтобы пластиковые воздуховоды сохраняли свою форму, толщина стенки должна составлять 3 мм. Более тонкие воздуховоды гнутся, более толстые имеют больший вес и цену.

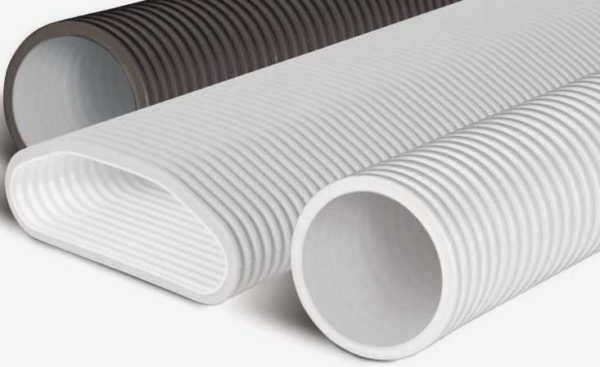

Второй тип – гибкие пластиковые воздуховоды. Они изготавливаются в виде гофрированного канала. Каркас из проволоки обернут слоем пластика, так что сама проволока оказывается запечатанной в пластике. Такие воздуховоды легче монтировать, поскольку их можно сгибать под любым углом.
Длина одного куска гофрированного пластикового вентиляционного канала составляет до 2,5 метров, поэтому короткие трассы можно прокладывать из одного цельного куска. Монтаж очень прост: закрепите его с двух концов, уложите вдоль трассы, закрепите в нескольких местах. Желательно растянуть воздуховод как можно дальше – чтобы уменьшить неровности стен и сопротивление воздушному потоку.
Однако даже в хорошо растянутой гофре неровные стенки препятствуют движению воздуха. Поэтому при одинаковых условиях гофрированные воздуховоды должны быть больше. Кроме того, на неровной поверхности скапливается грязь, жир и пыль. Стенки очень тонкие и обладают малой механической прочностью. Полужесткие варианты (как на фото выше) более надежны. Они легче гнутся, но являются более надежными.
Поперечное сечение круглых пластмассовых проводов
Наиболее распространенные круглые пластмассовые провода:
Особенности монтажа
Пластиковые воздуховоды гораздо легче монтировать, чем металлические. Пластиковые вентиляционные трубы можно резать пилой с диском по металлу или отрезным диском. В обоих случаях срез получается ровным и без заусенцев.
Муфты и крепление к стенам и потолкам

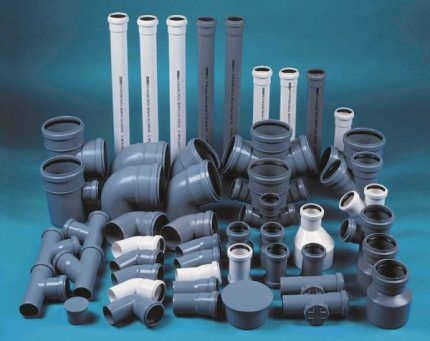

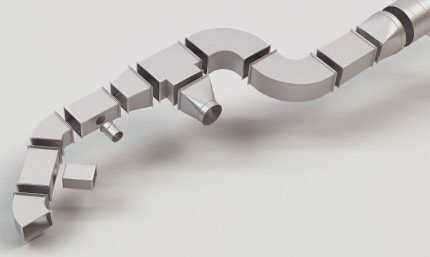

Для изгибов, ответвлений, сужений и расширений используются детали специальной формы – уголки, тройники, переходники. Существуют переходники с одного размера на другой и с круглого на прямоугольный. Это полезно, например, когда нужно вставить вентилятор. Есть муфты для соединения двух труб. Сборка даже проще, чем с детским строительным набором.

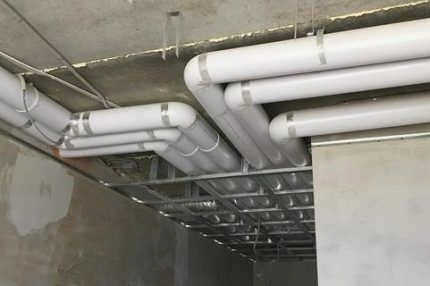

Трубы крепятся к стенам или потолку с помощью специальных зажимов. Они также изготавливаются из пластика и крепятся к потолку или стенам с помощью дюбелей или саморезов. Трубы просто "защелкиваются" в установленные хомуты.

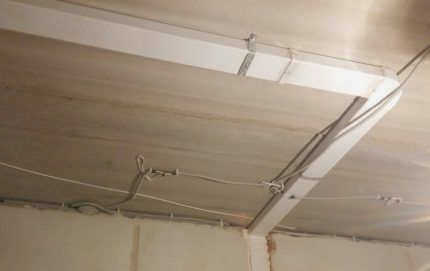

Вместо пластиковых хомутов для крепления вентиляционных каналов можно использовать перфорированные подвесы для гипсокартона. Если устанавливается прямоугольная пластиковая труба, ее необходимо закрепить двумя саморезами/шпильками на расстоянии, равном ширине трубы. Оставшиеся края загибаются вниз и крепятся к боковой стороне трубы саморезами. Этот способ более трудоемкий, но подвесы стоят дешевле. Однако использование саморезов – не самое лучшее решение. Кусок шурупа, торчащий внутри канала, через несколько лет забьется пылью и приведет к ухудшению тяги. Через 8-10 лет на месте каждого шурупа образуется пробка. В результате вентиляция может вообще перестать работать. Ее необходимо будет очистить.
