Вентиляция сауны Басту: преимущества и недостатки + инструкция по монтажу

Возможно, вы считаете себя экспертом по баням или просто любите их. Таких людей много, и у некоторых есть свои бани, но даже они допускают ошибки. Вы наверняка слышали о важности вентиляции – при ее обустройстве очень часто допускаются ошибки, особенно в системе басту, которая предусматривает несколько вариантов вентиляции. Правильная вентиляция басту в русской бане с высокой влажностью имеет множество преимуществ.

Прочитав нашу статью, вы сможете самостоятельно подобрать детали и собрать вентиляционный канал без посторонней помощи. Работа займет много времени, но она не будет сложной, если вы все знаете. Мы также расскажем вам о преимуществах и недостатках вентиляции bastu.

Басту работает с определенной циркуляцией воздуха. Многое зависит от планировки сауны – необходимо сочетание вашего собственного комфорта и идеальной системы вентиляции. Узнайте больше о том, как работает эта система вентиляции и ее компоненты в нашей статье.

Особенности вентиляции в сауне

И в банях, и в саунах есть парные, и при разных условиях все они нуждаются в вентиляции. В сауне воздухообмен происходит до нескольких раз в час. План строительства вентиляционной системы составляется заранее, иногда это стандартное решение для каждого размера.

Слово "басту" переводится со шведского как сауна. Отсюда и пошло название этого типа вентиляции. Верхняя часть системы закрыта, нижняя выполняет функции приточно-вытяжной системы. В вентиляционную систему также входят любые нагреватели, если они способны нагревать проходящий через них воздух.

Вытяжная система расположена за стеной, ее вход горизонтальный и состоит из прямой трубы. Здесь она показана обычным способом

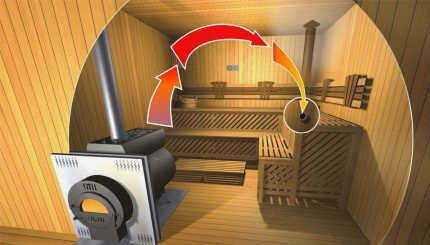

Детальная схема вентиляции бани выглядит следующим образом:

1. Воздух поступает в паровую баню снаружи через приточный канал. В классическом и наиболее распространенном варианте это выглядит следующим образом.
2. Воздух поступает в помещение в точке под плитой (в полу или внизу стены) и нагревается плитой.
3. Теплый воздух поднимается вверх и смешивается с паром. Под потолком он постепенно охлаждается и начинает опускаться вниз. Пар, насыщенный микроскопическими капельками воды, движется таким же образом.
4. Чтобы завихрения воздуха в паровой бане и избыток углекислого газа не вредили посетителям, ее необходимо проветривать снаружи.
5. Работает метод естественной вентиляции: Воздух, упав на пол, начинает выходить в нижнее отверстие вертикальной трубы. Под действием разницы давлений он всасывается и движется вверх по каналу и наружу. Труба также нагревается и повышает температуру воздуха, что способствует его подъему.
6. Прежде чем воздух попадает наружу, он проходит из вертикальной трубы в горизонтально расположенный тройник, расположенный выше. Один конец этого элемента выходит наружу, а другой – внутрь помещения. Другой конец должен быть закрыт колпаком. Она снимается для нормальной вентиляции и уменьшения тепла.
7. Другой и более эффективный вариант заключается в том, что в вытяжной системе нет горизонтального движения, а ее вертикальная труба выходит через крышу. Этот тип баста также имеет тройник – более короткий и с вертикальным, а не горизонтальным расположением.

Принцип работы

В саунах, как и в банях, есть пар, который требует вентиляции. Шведы разработали оригинальную систему вытяжки воздуха, которая работает непрерывно за счет естественного движения воздуха. Схема следующая:

1. холодный воздух подается снаружи (с улицы) под электрический нагреватель;
2. Он нагревается от раскаленного металла и по законам физики поднимается вверх. На смену ему приходит новый поток холодного воздуха, который создает избыточное давление в помещении сауны;
3. Более холодный воздух выталкивается через щели в полу и вентиляционные отверстия в фундаменте (продухи). Это приводит к постоянному потоку воздуха в сауне.

Это ключевые моменты.

• Каменка служит в качестве теплового насоса.
• Пол насыщенный, с зазорами. В противном случае идея не работает.
• Пар сухой. Поэтому после бани сушка деревянных частей конструкции сауны не требуется. У системы вентиляции здесь другая задача: создать комфортный микроклимат для купающихся.

Преимущества и недостатки вентиляции сауны в шведском стиле

Вентиляционная система имеет различные достоинства и недостатки в зависимости от ее назначения.

• Постоянная вентиляция сауны;
• Горячий воздух равномерно распределяется по всей верхней части помещения;
• восполнение кислорода, потребляемого плитой и дыханием находящихся в парной людей;
• сушка древесины, если она случайно намокла.

• Повышенное потребление энергоресурсов.

Еще одно преимущество шведской сауны, упоминаемое на форумах, заключается в том, что на верхних лавках приятнее сидеть, когда идет горячий воздух.

Подготовка к установке

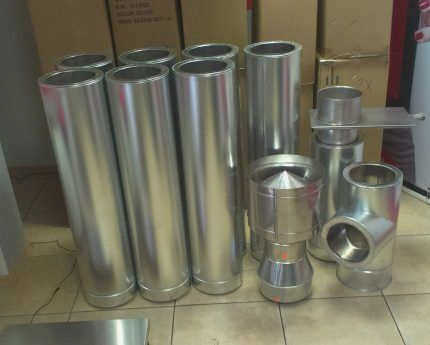

Процедура относительно проста. Могут потребоваться жесткие воздуховоды из оцинкованной стали. Их диаметр должен быть не менее 100 мм. Нет смысла строить систему Bast из пластиковых труб. Температура в паровых банях очень высока, и пластиковые воздуховоды могут быть повреждены.

Кроме того, необходимо иметь:

• тройники
• колена;
• фланцы;
• затворы;
• клапаны;
• Сэндвич-каналы, используемые для минимизации конденсации внутри трубы;
• гофрированные воздуховоды из гибких материалов;
• вентиляционные решетки.

Система не будет работать, если к радиатору не будет поступать свежий воздух. Для этого в полу должен быть вырезан вентиляционный канал. Важно: он должен быть оснащен решеткой для предотвращения попадания инородных тел извне. Вытяжку можно сделать из канализационной трубы. Но в любом случае необходимо тщательно просчитать все нюансы, в том числе и общий воздухооборот – он даже стоит на первом месте, так как является по сути важным показателем.

Необходимую информацию можно почерпнуть из ГОСТ 30494 и СНиП 41-01-2008. Чтобы упростить задачу, лучше использовать средние значения как для парной, так и для предбанника. Минимально необходимая частота вентиляции – 5 раз в час. Если она составляет 6 или 7 раз в час, это не ухудшает ситуацию.

Заранее продумайте, где будут установлены вентиляторы – если мощность естественной вентиляции системы все же недостаточна.

Схема естественной вентиляции, описанная в разделе выше, в целом правильная и универсальная. Однако в идеале она должна быть адаптирована к условиям конкретной паровой бани и конфигурации помещения. Воздушный поток не должен встречать серьезных препятствий. Стоит показать нарисованную схему специалисту, который сможет оценить ее адекватность. После этого подготовка включает в себя многое другое:

Инструкция по сборке своими руками

В первую очередь необходимо разобраться с впускным каналом. Именно он играет решающую роль во всей системе вентиляции Bastu. Затем схема монтажа включает в себя работу с вытяжным воздуховодом. Он должен располагаться точно напротив плиты. Расстояние от плоскости пола должно составлять примерно 0,5 м.

Не обязательно проверять каждый миллиметр, но нежелательно допускать визуально заметных отклонений. В верхней части потолка устанавливается "тройник". Там устанавливается дополнительная вытяжка, оснащенная клапаном или регулируемой заслонкой. Стоит избегать настенной розетки – это самая распространенная ошибка, которую допускают непрофессионалы.

В сауне выпускной канал должен быть сделан из хорошего металла, а не из пластика, как и всасывающий канал.

Обычно труба проходит только через потолок. Дальняя часть воздуховода обычно формируется в виде изолированного сэндвича. Такое расположение обеспечивает лучшую тягу и меньшее образование конденсата, особенно в зимние месяцы. Иногда это делается другим способом – просто утепляя дымоход минеральной ватой или простым канальным утеплителем. Оголовок трубы должен быть поднят над коньком крыши.

Эта головка должна быть оснащена дефлектором для активизации тяги и решения проблемы осложнения вентиляции в ветреные дни. Сохранение основного интерьера достигается путем покрытия воздуховодов любым материалом по вашему выбору. Вы ограничены только собственной фантазией и финансовыми возможностями. Особое внимание следует уделить наиболее вероятным ошибкам. Например, если воздуховод не поднят над коньком на 1 м и более, проблемы неизбежны.

Верхняя часть воздуховода должна быть изолирована. Чтобы активизировать тягу, воздуховоды следует нагревать более интенсивно. Тепло будет более активным, если декоративные каналы сделаны в обшивке. Сечение входящего воздуха должно быть максимально приближено к сечению выходящего воздуха.

Как сделать это правильно?

При установке системы вентиляции важно защитить трубы от попадания снега, грязи, дождевой и талой воды, проложив их снаружи. Если это невозможно, можно проложить вентиляционный канал или вывести трубу вверх через потолок и крышу. В последнем случае воздуховод закрывается зонтом, чтобы предотвратить попадание осадков и опавших листьев. Установка вентиляции высокого уровня означает проветривание и осушение всех помещений, конструктивных частей стен, полов, чердаков и пространства под крышей.

Легко найти пошаговое руководство по установке вентиляции в бане.Однако самым простым вариантом оказывается использование асбестоцементных труб и решеток, подобранных по диаметру воздуховода. Что касается технического исполнения, то наиболее эффективным и удобным в стенах каркасного типа признано использование приточных клапанов. Сначала снимается клапан и маркером очерчиваются круги на стене, где будут проложены будущие вентиляционные каналы. Чтобы получить отверстия в облицовке, используйте дрель и возьмите сверла большого диаметра, в которые легко пройдет полотно лобзика.

Далее:

• с помощью самого лобзика вырежьте круг;
• удалите деревянные детали;
• удалите теплоизоляцию и пароизоляционный материал;
• с помощью длинного сверла проткните внешнюю обшивку (это необходимо сделать, чтобы не ошибиться при установке внешней заслонки);
• наметьте подходящее отверстие снаружи и проделайте его длинным сверлом;
• обрезать трубку клапана до толщины стенок.

Затем своими руками установите трубку в отверстие и закрепите внутренний сегмент клапана саморезами, и только после этого можно устанавливать внешнюю часть изделия. Мы рекомендуем устанавливать клапаны в прачечной и прихожей.

При подготовке нового строения необходимо рассчитать как размер отверстий, так и требуемую мощность вентиляторов. Можно установить вентиляцию, даже если изначально она не была предусмотрена. Распространенная ошибка – полагаться на использование вентиляции с вентилятором и использовать тягу плиты для осушения воздуха. В принципе, такая схема работает, но имеет серьезные недостатки. Например, при открывании окон и дверей пар попадает в соседние помещения, вместо того чтобы снизить температуру.

Как выбрать?

В русской бане, в отличие от обычной моечной, система вентиляции должна отвечать следующим требованиям:

• температура в парной – от 50 до 60 град;
• относительная влажность воздуха – не более 70-90%;
• все деревянные поверхности после мытья можно очень быстро высушить;
• быстрое снижение влажности без сквозняков и открытых дверей;
• равномерное качество воздуха как в парной, так и в комнате отдыха, независимо от времени года;
• сохранение всех традиционных характеристик русской бани.

Никакое вентиляционное оборудование не может защитить от угарного газаПоддерживайте постоянный приток угарного газа. Следите за горением дров и закрывайте дымоход только тогда, когда погаснут все угли. В бревенчатой сауне поток воздуха проходит через стены банного домика.

По понятным причинам такой подход не подходит для кирпичного здания. Если стены обшиты досками или обрешеткой, вентиляционные отверстия необходимы, иначе негативное воздействие влаги будет чрезмерным. В большинстве случаев для вывода труб наружу достаточно отверстия размером 200х200 мм. Выбор пластика или металла должен быть сделан в соответствии с особенностями конструкции и условиями эксплуатации вентиляционной системы.

Сауна из пеноблоков также должна вентилироваться внутри стен. Вентиляционный зазор в 40-50 мм для внешней оболочки и 30-40 мм внутри сауны должен разделять слои изоляции и оболочки. Типовое строительство предусматривает использование обрешетки, которая уже помогает поддерживать облицовку стен. В дополнение к вентиляции стен, все помещения оснащаются приточной вентиляцией внизу (обычно за плитами) и вытяжной (у самого потолка). Преимущество активной системы освежения воздуха в том, что ее можно разместить в любом месте.
