Главным условием для этой схемы является многослойный негерметичный пол. Предполагается, что вода будет стекать под напольным покрытием в слив. В этом случае непосредственно под деревянным полом создается дренажное отверстие. Отверстие соединяется с изолированным вентиляционным каналом, который выводит отработанный воздух наружу.
Устройство системы вентиляции в сауне: технические варианты и популярные схемы
Вентиляция в сауне необходима. Влажный, горячий воздух быстро наполняется углекислым газом, выдыхаемым пользователями, что представляет реальную опасность. Эффективная вентиляция также необходима для поддержания комфортной температуры и продления срока службы здания.
Вот почему хорошая система вентиляции сауны становится приоритетом для проектировщиков и строителей.
В этом материале вы узнаете, как установить вентиляцию в сауне и какие типы вентиляции существуют. Вы также найдете популярные схемы вентиляции сауны.
Вентиляция: какого типа она бывает?

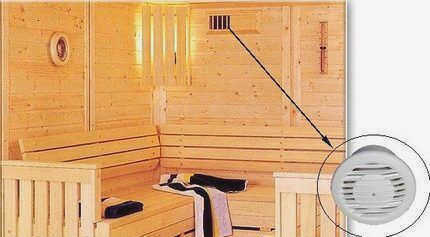

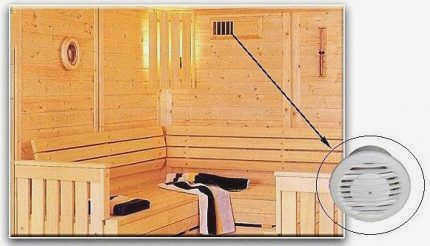

Задача вентиляционной системы – обеспечить бесперебойную циркуляцию воздуха в здании. Для этого используются воздуховоды различной формы и длины, которые заканчиваются отверстиями внутри здания. Различают два типа отверстий. Приточные отверстия используются для подачи воздушных масс снаружи. Выходные отверстия используются для удаления воздуха, обогащенного углекислым газом.
Правильное расположение приточных и вытяжных отверстий очень важно. Если они расположены неправильно, эффективного воздухообмена достичь невозможно. Это расположение во многом зависит от выбранного типа вентиляции; их может быть даже два.
В саунах система вентиляции является обязательной. Без нее невозможно достичь комфортной температуры и удалить из воздуха избыток углекислого газа
Естественная вентиляция

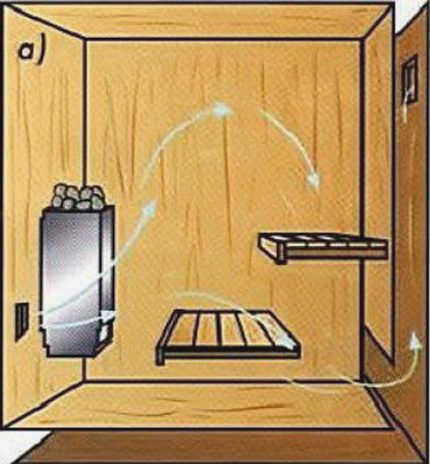

Естественная циркуляция воздуха возникает из-за разницы давления и температуры снаружи и внутри сауны. Нагретые воздушные массы, в силу принципа конвекции, имеют меньшую массу и поэтому всегда устремляются вверх к потолку.
Более холодный воздух, напротив, тяжелее и поэтому опускается на пол. Это вызывает непрерывную циркуляцию воздушных масс.
Эффективность этого процесса зависит от количества и расположения приточных и вытяжных отверстий. Поскольку основной целью вентиляции сауны является поступление свежего, более холодного воздуха и одновременно удаление застоявшегося теплого воздуха, приточные вентиляционные отверстия всегда располагаются ниже, чем вытяжные.
Таким образом, нагретые воздушные массы поднимаются вверх и выталкиваются более холодными воздушными массами через вытяжное отверстие.
Вентиляция сауны Басту
Начнем с названия: это название состоит из двух финских слов – "bad", что означает баня, и "stuga", что означает утепленное здание из дерева. Здесь его часто произносят или пишут как фамилию, что является ошибкой, но она прижилась.
Однако важнее всего конфигурация системы, которая представляет собой комбинацию:
- в верхней части помещения – замкнутая циркуляция воздуха,
- в нижней – приточно-вытяжная система.

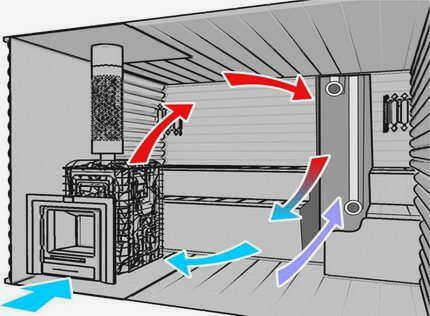

При таком расположении теплые массы газа скапливаются под плитами пола сауны. Это выглядит как перевернутый купол, закрытый со всех сторон.
Важно, чтобы помещение было герметичным (без сквозняков) и теплоизолированным. Тогда оно сможет быстро нагреваться, что приведет к снижению расхода топлива и, следовательно, к экономичной эксплуатации.
Обратите внимание, что в сауне Bast нет необходимости в верхней вытяжке – это ключ к хорошо функционирующей системе вентиляции – но нижняя вытяжка просто должна быть добавлена к паре заслонок, расположенных как можно дальше друг от друга. В идеале последние должны находиться на противоположных стенах.
Типичная планировка предполагает, что:
- паровая баня расположена в углу здания;
- напротив находится мойка;
- в другой половине – комната отдыха.
В этом случае мастера поднимают впускной клапан на 20 см выше уровня пола, располагая его между наружной стеной и отопительным прибором. Кстати, радиатор обычно ставят посередине для равномерного обогрева, а воздух к нему должен подаваться по металлическому шлангу. Одного отверстия, выходящего на улицу и закрытого решеткой, недостаточно.
Особенности вентиляции в парной бани
Это помещение с высокой влажностью и температурой, поэтому эффективный воздухообмен является приоритетным. Это может быть организовано на основе стандартных строительных принципов. Специалисты выбирают проверенные и испытанные решения, которые хорошо зарекомендовали себя на практике. Например, приточный клапан с заслонкой размещается рядом с плитой, на определенной высоте над полом.
Басту вентиляция в сауне: общая схема
Она обязательно должна быть приточно-вытяжного типа – рециркуляция в данном случае окажется непригодной. Для монтажа вам понадобится следующее:
- Труба диаметром 150 мм и тройник.
- Заглушка
- Поворотная заслонка и переходник для верхней вентиляции.
Все компоненты из нержавеющей стали собираются мастерами строго по инструкции. После завершения основных работ (даже перед отделкой) хорошо бы нагреть помещение – для проверки системы воздухообмена – и затем устранить обнаруженные недостатки (если таковые имеются).
Как работает система вентиляции в сауне
Всю систему вентиляции можно разделить на естественную, которая находится в стенах, крыше и фундаменте и закладывается в начале строительства, и принудительную, которая включается только во время использования парной.
Оба типа работают следующим образом: использованный кислород вытесняется, и пространство заполняется свежим воздухом. Поток имеет два конца, приток и отток соответственно, и необходимо как минимум два отверстия, расположенных по принципу: приточные вытяжки ниже, чем отточные.
Еще один нюанс принципа работы заключается в том, что весь газ забирается оттуда, откуда он выходит. Если есть подключение извне, все должно выходить наружу. Аналогично, если в соседнее помещение. Когда на входе и выходе разные температуры, никакого потока не будет. Однако желательно сделать приток/отток воздуха с улицы, так как даже в предбаннике воздух будет влажным и недостаточно обогащенным кислородом.
Правильная вентиляция в помещении сауны
При планировании здания необходимо сразу рассчитать, где будут проходить шахты и каков будет их диаметр. Отверстия и клапаны размещают сразу после облицовки ребер. Существует 4 типа:
| Тип | Вход (мм) | Выход (мм) |
| Финский | 130 | 100 |
| Шведский | 100 | 80 |
| Русский | 100 | 100 |
Наиболее распространенным решением, к сожалению, является отсутствие системы вентиляции.
Размер отверстий зависит от того, хотите ли вы построить русскую баню или парную.

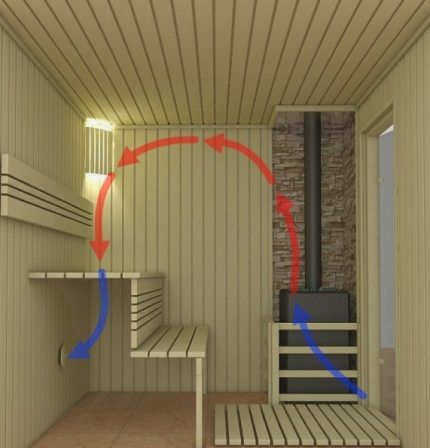

Давайте рассмотрим пример расчета. Если у вас парилка размером 3 м х 1,5 м и высотой 2,5 м, или около 10-11 м3 , то вам потребуется печь мощностью 20 кВт. В этом случае лучше использовать естественный тип вентиляции – с притоком воздуха в 10 см от пола на расстоянии 30 см от каменки и диагональным выходом под каменкой на расстоянии 80 см.
Клапан работает только в закрытом или открытом положении из-под планок. Его нельзя регулировать, так как он плотно прилегает, иначе пар будет выходить. Два выпускных устройства не обязательно должны иметь одинаковый радиус, но если требуется более эффективная и быстрая циркуляция, первое может быть немного больше или можно установить два клапана в разных местах. Категорически запрещается делать его меньше, чем впускное устройство. Это противоречит правилам техники безопасности.
Несколько слов о вентиляции в сауне
Варианты вентиляции обычной русской бани были описаны выше. В сауне ситуация несколько иная. Здесь допускается только принудительная или комбинированная вентиляция. Последняя, т.е. механическая вытяжка, больше подходит для небольших саун.
Основная цель вентиляции сауны – сделать так, чтобы поток холодного воздуха быстро нагревался и равномерно распространялся по помещению.

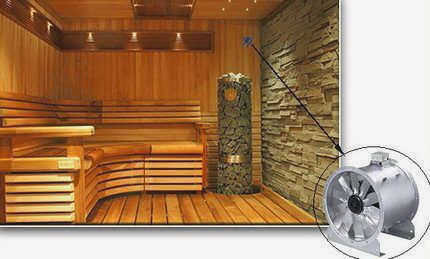

Для правильной вентиляции сауны необходимо обеспечить принудительный воздухообмен, например, с помощью вытяжного вентилятора. Важно плавно перемешивать потоки воздуха разной температуры.
Любой сквозняк абсолютно недопустим, так как сауна потеряет все свое очарование. Поэтому размер приточного отверстия должен быть рассчитан по описанной выше схеме, а само отверстие должно располагаться вплотную за плитой сауны, чтобы обеспечить быстрый, почти мгновенный нагрев воздушного потока.
Еще можно разместить вытяжное отверстие в противоположном углу помещения под потолком, но это требование не такое строгое, если имеется вытяжной вентилятор. Бывают ситуации, когда помещение сауны имеет только одну наружную стену, через которую выводится как свежий, так и отработанный воздух.
Чтобы обеспечить комфортные условия при вентиляции парилки, воздухозаборник должен находиться рядом с ней, а вытяжной вентилятор можно расположить у пола на противоположной стене.

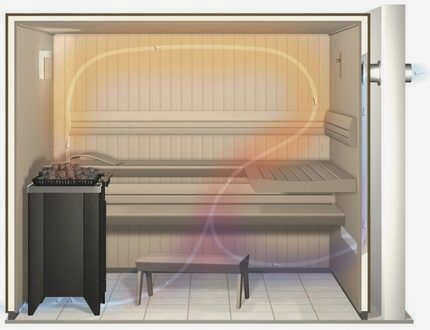

В этом случае рекомендуется установить воздухозаборник на высоте около 20 см от пола, но он должен находиться позади каменки. Дымоход устанавливается на противоположном краю стены таким же образом – под потолком. Поток холодного воздуха будет нагреваться и двигаться по кругу вдоль стен помещения, постепенно смешиваясь с остальным воздухом в сауне.
Краткое содержание и полезное видео по теме
Узнайте больше о принципах вентиляции в сауне здесь:
Несомненно, вентиляция в сауне необходима. Только при достаточном воздухообмене банные процедуры действительно принесут пользу здоровью посетителей, а владельцы заведения избегут дополнительных расходов на борьбу с плесенью и техническое обслуживание.
