Это круглый дефлектор для дымохода, который при воздействии ветра может создавать вращательное движение и выводить дым из помещения. Однако недостатком изделия является то, что оно неэффективно при отсутствии ветра. Принцип работы этой вентиляционной трубы и вентилятора для дымохода продемонстрирован на видео*.
Вентилятор для дымохода для улучшения тяги: виды оборудования и инструкция по установке
Обеспечение тяги в дымоходе независимо от погоды и температуры в доме – довольно сложная задача. Вне отопительного сезона, когда в доме прохладнее, чем на улице, дым перестает подниматься в трубу. Эту проблему можно решить либо установкой вентилятора в дымоходе для улучшения тяги, либо предварительным подогревом плиты горячим воздухом.
Я уверен, что вы согласитесь, что лучше установить вентилятор во время строительства и монтажа, чем бороться с отсутствием тяги, когда на улице холодно.
В этой статье вы узнаете, когда следует устанавливать вентилятор, а когда можно обойтись без него. Мы также покажем вам, как установить его самостоятельно.
Проверка дымохода
Дымоход работает правильно, когда газы выходят из помещения наружу. Обратная тяга, когда дым врывается в помещение из дымохода и плиты, крайне нежелательна.
Признаки плохой тяги легко обнаружить:
- дым проникает в помещение при включенной плите;
- порывы ветра снаружи влияют на движение газов в дымоходе, создавая обратное направление. В плите и зольнике слышен треск;
- топливо трудно разжечь;
- даже сухие дрова горят медленно;
- Открытие окна или двери резко уменьшает тягу.
Плохо вентилируемый радиатор или газовый котел распознать сложнее. Угарный газ может попасть в помещение, но его трудно учуять или увидеть.
Вдыхание этого газа смертельно опасно.

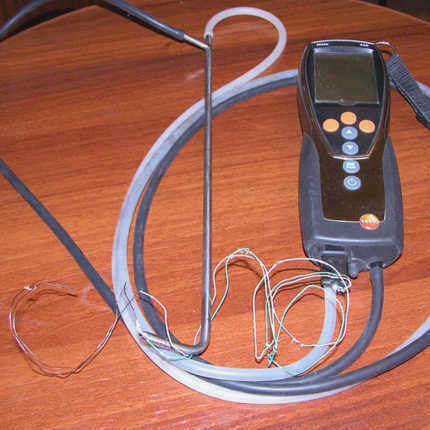

Для точного определения эффективности дымохода можно использовать анемометр. С его помощью можно измерить скорость движения газов в плите.
Распространено заблуждение, что дымоход оценивается путем сжигания спички или листа бумаги. Этот метод ненадежен и не может быть использован. Спичка производит в сотни раз меньше дыма, чем, например, дрова в камине. Дым от спички выходит, но это не означает, что выхлоп от работающих приборов полностью устраняется.
Точные параметры дымохода определяются с помощью специального оборудования. Если не учитывать шероховатость и длину стен, расход газа зависит от геометрии дымохода и разницы давления между помещением и верхней частью дымохода.
Расход газа должен соответствовать мощности плиты, газового обогревателя и других приборов. Наиболее распространенные показания приборов составляют от 12 до 20 Па.
Специалисты могут определить количество выходящего дыма с помощью анемометра. Прибор компактен и прост в использовании. Он измеряет скорость газов. Однако необходимо знать геометрию проходов и площадь поперечного сечения трубы.
Принцип работы дефлектора отработанного воздуха
Он заключается в создании аэродинамического разрешения воздуха над устьем вентиляционного канала, что позволяет ускорить поток воздуха в этом направлении снизу вверх из зоны высокого давления.
Следует отметить, что заглушки на дефлекторах более выпуклые вверх. Это означает, что при изгибе такого дефлектора в нижней части создается отрицательное давление, создавая тягу.
Какой дефлектор лучше всего подходит для кухонной вытяжки?

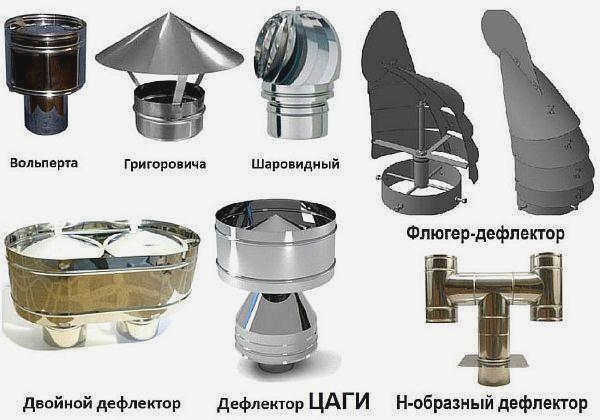

На строительном рынке представлено множество различных конструкций. Каждая из них имеет свои эксплуатационные характеристики, которые следует учитывать при покупке. Наиболее популярными являются следующие типы:
- Вращающиеся вентиляционные конструкции.
- Вращающиеся вентиляционные дефлекторы.
- Дефлекторы Григоровича.
- Модели разработаны ЦАГИ (Центральный аэрогидродинамический институт).
- Дефлекторы Вольперта.
- Н-образные.
Рассмотрим некоторые из них более подробно.
Дымовой дефлектор

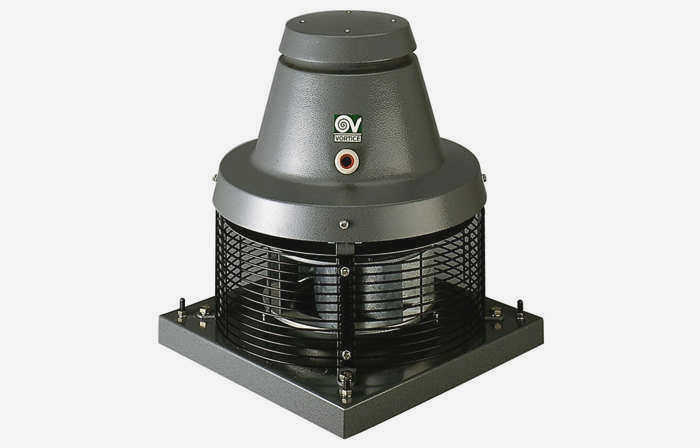

Дефлектор дымовой трубы представляет собой термостойкое электрическое устройство. Он устанавливается непосредственно на дымоход для увеличения тяги в дымоходе. Важно не путать дефлектор дымохода с дымовым вентилятором, который подает воздух для горения. Принцип работы здесь разный. Проще говоря, дымовой вентилятор – это электродвигатель с лопастями, который принудительно вытягивает дым из дымохода и направляет его наружу. Для нормальной работы вентилятора необходима сеть 220 В.
По сути, дымоходный вентилятор похож на дефлектор, за исключением того, что для его работы не требуется сила ветра. Он работает в любое время и отлично справляется со своей задачей. Кроме того, на рынке представлены экономичные модели. Они работают в двух режимах: когда на улице сильный ветер, вращение происходит естественным образом, без использования электроэнергии. Когда ветра нет, включается электродвигатель. Это идеальный вариант для дымоходных вентиляторов.
Вентиляторы для дымоходов в использовании
Вентиляторы для дымоходов имеют множество различных применений. Дымоходные вентиляторы являются неотъемлемой частью системы отопления. Важно понимать, что правильно функционирующий дымоход – это необходимость. Это единственный способ обеспечить здоровье себе и членам семьи. Установив вентилятор для дымохода своими руками, вы обеспечите безопасность себе и своей семье.
Вот где можно использовать вентиляторы:
- для камина;
- для системы отопления;
- для сауны или паровой бани;
- для кузнечной мастерской.
Читайте также: Деревянные блоки для строительства дома
Получается, что везде, где есть дымоход, стоит установить вентилятор. Это при условии, что тяга в нем небольшая.
Как сделать вытяжное устройство
Основная сложность при сборке дымохода своими руками заключается в изготовлении сбалансированной крыльчатки; остальные детали не представляют сложности для мастера, владеющего сваркой. Если лопасти крыльчатки имеют разный вес, то обычный шум вентилятора превратится в гул из-за вибрации.
Помимо лопастей, вам понадобятся следующие компоненты:
- Электродвигатель мощностью до 150 Вт, максимальная скорость вращения вала 1400 об/мин;

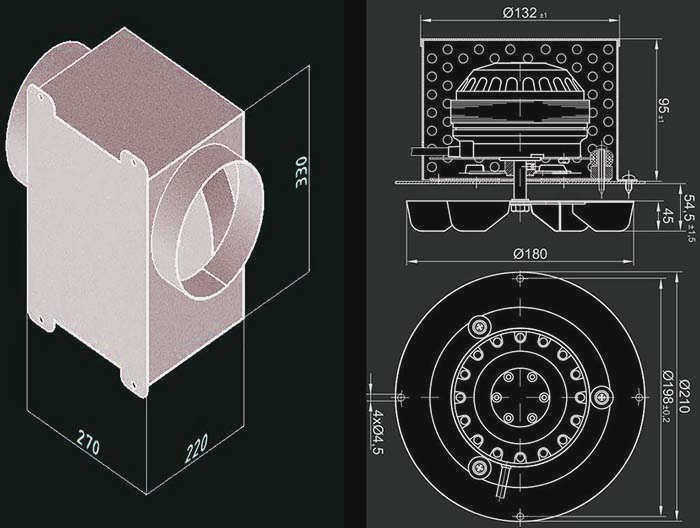

- Спираль или самодельный короб, как показано на рисунке;
- Вал с вентиляционными отверстиями или дополнительными ребрами охлаждения;
- шпильки с гайками М8 и другие крепежные элементы;
- силовой кабель.
Для среднего домовладельца мы предлагаем наименее тернистый путь – купить заводской электродвигатель с ротором и охлаждающим ротором, сварить короб и установить полноценный дымоход. Смотрите видео о том, как сделать это правильно.
Резюме
Создание искусственного вакуума с помощью аспиратора дымовых газов не часто практикуется в бытовых твердотопливных котлах. Это техническое решение приводит к удорожанию и создает проблемы при эксплуатации. Перед установкой аспиратора дымовых газов необходимо учитывать, какой вид топлива использовался ранее. Если вы собираетесь сжигать влажную древесину, сельскохозяйственные отходы или низкокачественные брикеты, забудьте о вытяжном вентиляторе – вам придется чистить его каждую неделю. Лучше установить воздуходувку с блоком управления.
В моей деревне (Пермский край) есть труба Ø159 мм длиной 9 метров, от котла к ней идет 1,5-метровое колено. Когда начинаю уборку, вся пыль из комнаты летит в котельную. Дверь 60 см, подскажите вариант. Заранее спасибо.
Я так понимаю, что основная проблема в том, что сажа летит в котельную? Понятно, что не видя конструкции котла и дымохода ответить сложно. Старайтесь чистить дымоход при закрытой дверце и включенном котле, когда тяга хорошая. Кроме того: запустите его при высокой температуре, чтобы высушить смолу в дымоходе перед чисткой.
