Вес стандартных железобетонных плит можно найти в Руководстве по строительству или СНиП. Производитель предоставляет в продажу железобетонные изделия с сопроводительной документацией основные параметры:
Вес плиты перекрытия
Плита перекрытия является одной из основных конструкций любого здания. Она не только служит для распределения нагрузки на стены, фундаменты, разделяющие этажи, но и обеспечивает жесткость здания. Существуют различные способы сопряжения плит перекрытия, но в большинстве случаев выбирают сборные железобетонные элементы. При подготовке проектной документации на строительство здания важно учитывать вес плиты перекрытия – это позволит правильно рассчитать все конструктивные элементы будущего строения.
Сегодня производители выпускают различные типы плит перекрытия, что позволяет подобрать наиболее подходящее по размерам и техническим параметрам изделие для мостовых пролетов практически любого размера.
Классификация плит перекрытия:
- Ребристые плиты перекрытия – это железобетонные изделия с тонким основанием и выступающими продольными и поперечными ребрами жесткости. Благодаря U-образному сечению они обладают высокой устойчивостью к изгибающим напряжениям и хорошей несущей способностью. Данный вид железобетона чаще всего используется в промышленном строительстве. В частном строительстве их используют из-за ребристой нижней поверхности, что увеличивает стоимость отделки.

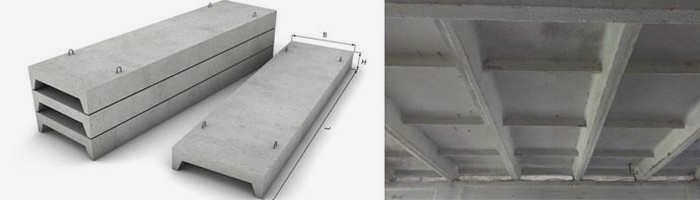

Рисунок 1: Ребристые железобетонные секции. - Массивные железобетонные элементы – это железобетонные элементы со сплошным сечением. Несмотря на относительно небольшую толщину (120 и 160 мм), они очень тяжелые. По этой причине они почти никогда не используются для полов в жилых зданиях.

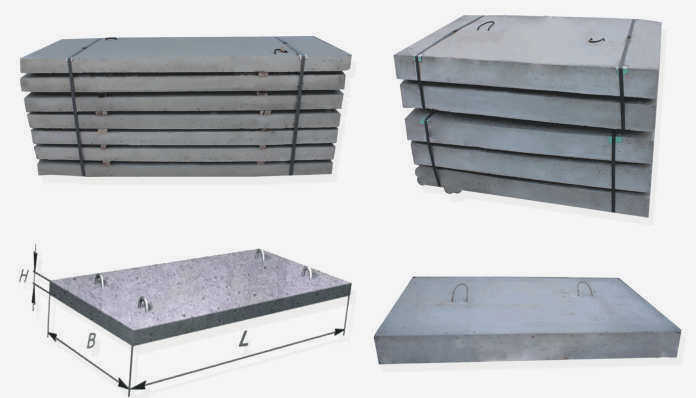

Рисунок 2: Непрерывные плиты перекрытия - Пустотные – эти железобетонные изделия бывают разных типов по технологии производства и толщине. Они наиболее популярны у частных застройщиков, поэтому рассмотрим их подробнее.

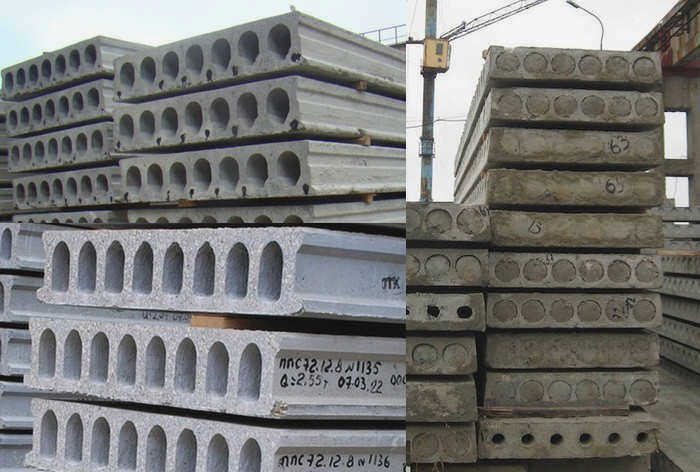

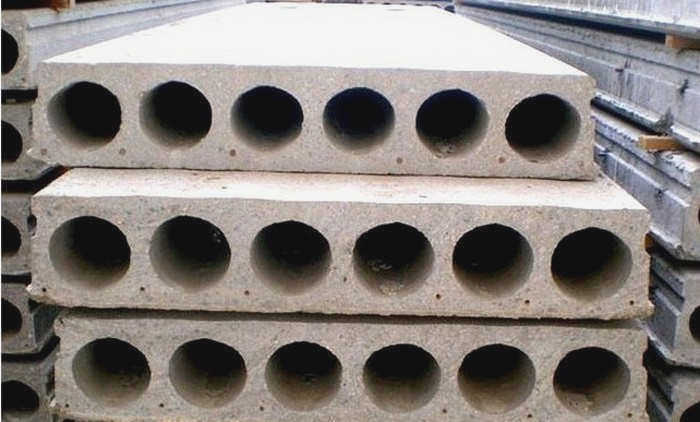

Фото 3. Железобетонные изделия с технологическими пустотами
От чего зависит вес плиты перекрытия?
Сколько весит плита перекрытия, определяют инженеры-проектировщики зданий и сооружений по сводным таблицам в специальной нормативно-технической документации. Информация о весе также приводится в транспортных данных конкретного бетонного изделия.
Общий вес плиты перекрытия зависит от следующих факторов:
- тип и конструктивные характеристики железобетонных изделий
- габаритные размеры и толщина;
- наличие пустот и их размеры;
- характеристик бетона, используемого в производстве, и других материалов.

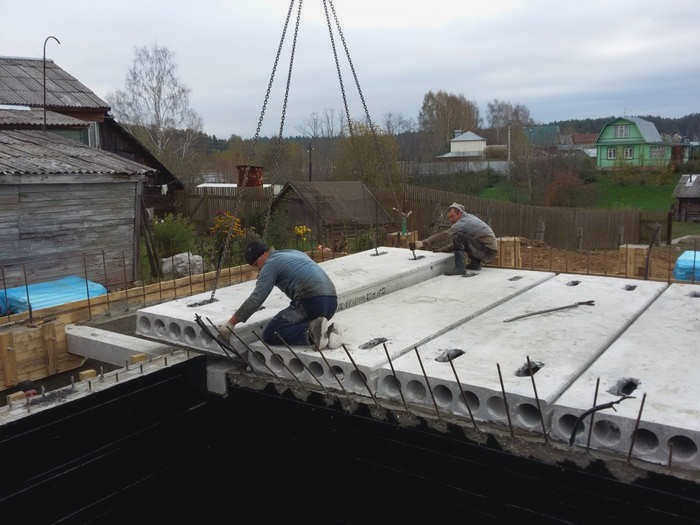

Фото 6 Процесс возведения перекрытия из железобетонных плит
Чтобы определить, сколько весит пустотная плита перекрытия, необходимо знать точный удельный вес используемого бетона и размеры технологических пустот. Однако нет необходимости самостоятельно рассчитывать вес изделия, так как производители обычно указывают его в документации.
Основные причины использования железобетонных плит перекрытия в строительстве
Существует несколько способов устройства плит перекрытия:
- Использование межэтажных плит перекрытия.
- Строительство монолитных железобетонных перекрытий.
- Строительство сборного варианта.
- Монтаж деревянных перекрытий с деревянной обшивкой.
Использование многопустотных плит перекрытия имеет ряд существенных преимуществ перед другими методами:
- Многопустотные плиты перекрытия изготавливаются промышленным способом, что обеспечивает соблюдение точных пропорций компонентов и заданной расчетной нагрузки;
- Железобетонные конструкции устанавливаются с минимальными трудозатратами и высочайшей скоростью строительства, будь то установка бетонной плиты в частном доме или в высотном здании;
- Умеренная цена плит перекрытия по сравнению с другими вариантами.
При строительстве сборных зданий применяются стеновые панели, используя бетонные плиты перекрытия в этом случае можно увеличить скорость процесса, при этом сборка напоминает большой строительный комплект. Стандартные размеры стеновых панелей идеально подходят для крепления железобетонной плиты перекрытия для создания прочного каркаса.
Стеновые панели используются для сборных зданий, использование бетонных плит перекрытия позволяет увеличить скорость процесса, при этом сборка напоминает большой строительный комплект. Стеновые панели стандартных размеров идеально подходят для крепления бетонных плит перекрытия для создания прочного каркаса.
Производство железобетонных плит перекрытия
В зависимости от типа, пустотные плиты перекрытия изготавливаются в специальных металлических формах с различной формой пустот. В форму опускается заранее подготовленный арматурный каркас, а после заливки бетонной смеси в форму вставляются пуассоны – специальные трубки, определяющие форму пустотных плит перекрытия. Важно, какая форма для бетона используется – от этого зависит цена. Важнейшим критерием выбора производителя является качество продукции, подтвержденное соответствующими сертификатами, именно по этому признаку выбирают производителей плит перекрытия – Рязанский завод ЖБИ №2, Эко Ярославль.
Предлагаемая цена на плиты перекрытия вас приятно удивит. В зависимости от размера и типа, вы можете купить плиты от 2200 за штуку. Стоимость доставки по Москве и Центральному федеральному округу рассчитывается отдельно. Минимальный размер отгрузки – одна фура, необходимое количество продукции указано в характеристиках грузового транспорта, в графе "цена", продажа происходит после заполнения объема.
В нашем каталоге представлены плиты перекрытия (П, ПБ, ПК, НВ, ПНО) производства Рязанского завода ЖБИ № 2 и Ярославского завода ЖБИ ("ЭКО"). Популярные размеры плит:
- высота 160 мм и 220 мм
- Ширина: 1,5 метра
- Длина: 3 м, 4 м, 5 м, 6 м, 6,3 м, 7,2 м, 8 м, 9 м, 10 м, 12 м.
От чего это зависит?
Каждая пустотелая плита имеет массу, которая зависит от следующих факторов
- габаритные размеры
- толщина
- количество и форма технологических углублений;
- марка бетона;
- армирование.
В процессе производства плита изготавливается:
- экономичной по расходу материалов;
- низкая себестоимость;
- простой в монтаже;
- звуконепроницаемой и теплосберегающей.

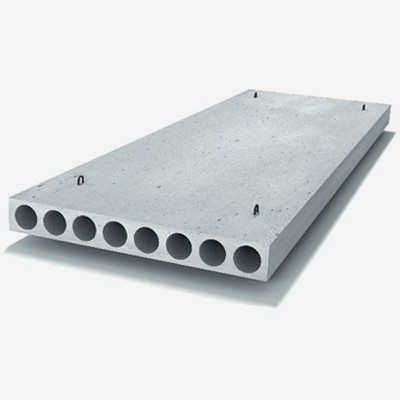

Отлитые на производстве внутренние полости круглого, полукруглого и овального сечения уменьшают вес строительного элемента без снижения механической прочности.
Как это выглядит?
Пустотные плиты изготавливаются различными способами, Поэтому их изготавливают в виде:
- Облегченные с толщиной 160 мм.
- Стандартные – 220 мм.
Когда проектировщики создают проект здания, они берут вес плит из сводных таблиц и технических справочников. Вес изделия также можно найти в транспортном паспорте на конкретный вид железобетона. Для определения веса пустотных плит перекрытия необходим удельный вес бетона и размеры технологических отверстий.
Аналогичные расчеты необходимы при покупке старых, бывших в употреблении плит перекрытия.Это связано с тем, что вес новых указывается в сопроводительной документации. Для классических железобетонных изделий обозначение начинается с букв ПК.
ПБ – это более легкая пустотная плита, но современного производства, без опалубки. Заводы производят пустотные плиты по ГОСТ 26434-2015.
Плиты имеют толщину 220 мм, а вес зависит от их длины и ширины:
- 4 х 1,0 (м) – 0,8 т;
- 7 х 1,2 (м) – 1,0 т;
- 3,0 х 2,4 (м) – 2,2 т.
Если рассматривать производство пустотных плит перекрытия по стандартам, В таблице приведена подборка наиболее популярных изделий:
| Марка плиты | Длина (м) | Ширина (м) | Вес (т) |
| 1ПК24.12 | 2.4 | 1.2 | 0.9 |
| 1ПК 27.18 | 2.7 | 1.8 | 1.4 |
| 1PK 30.18 | 3.0 | 1.8 | 1.7 |
| 1PK 30.30 | 3.0 | 3.0 | 2.8 |
| 1PK 48.36 | 4.8 | 3.6 | 5.4 |
| 1ПК 51.12 | 5.1 | 1.2 | 1.9 |
| 1ПП 63.18 | 6.3 | 1.8 | 3.5 |
| 1ПК 66.18 | 6.6 | 1.8 | 3.7 |
| 1ПК 66.30 | 6.6 | 3.0 | 6.2 |
Средние цены
Все панели ПК производятся исключительно на заводском оборудовании, поэтому соответствуют требованиям ГОСТа по качеству и размерным свойствам. Цены на них незначительно отличаются в разных регионах страны.
Внимание. Рыночная стоимость зависит от марки бетона, армирования и внешних размеров плиты.
Средние цены Для плит перекрытия ПК в зависимости от марки, количества и вида доставки:
- ПК 60- 15,8, объем бетона – 1,120 м 3 , цена с доставкой/без доставки – 14800/13000 руб.
- ПК 63, объем бетона – 0,730 м 3 , цена с доставкой/без доставки – 13125/11245 руб.
- PK 30, объем бетона – 0, 35 м 3 , цена с/без доставки – 4220/3572 руб.
- ПК 42, объем бетона – 0,596 м 3 , цена с/без доставки – 6119/5186 руб.
- ПК 17-10-8, объем бетона – 0,36 м 3 , цена с/без доставки – 4500 / 3460 руб.
- ПК 48, объем бетона – 0,558 м 3 , цена с/без доставки – 6812/5768 руб.
- PK 35, 35 7, объем бетона – 0,410 м 3 , цена с/без доставки – 5576/4532 руб.
- PK 24, объем бетона – 0,46 м 3 , цена с доставкой/без доставки – 5450 руб/4533 руб.
- ПК 59, объем бетона – 0,684 м3 , цена с доставкой/без доставки – 8809/7100 руб.
Применение
Плиты перекрытия – это распространенный тип строительно-монтажных конструкций, которые начали массово использоваться в жилом и промышленном строительстве начиная с 1960-х годов.
Их использование снижает нагрузку на стены и основание здания.Эти плиты могут использоваться в сейсмоопасных районах и выдерживают землетрясения силой до 8 баллов. Эти плиты устойчивы в сейсмически активных районах и могут выдерживать землетрясения до 8 баллов.
Пустотелый ПК сердечник придает плите хорошие тепловые и акустические свойства и снижает уровень усадки здания.
Панели должны устанавливаться только квалифицированными монтажниками в соответствии с техническими паспортами и проектными схемами.Плиты перекрытия не имеют заниженных характеристик и будут работать эффективно, надежно и долго, по крайней мере, в течение стандартного срока службы плит перекрытия, который составляет от 100 до 150 лет.
