Правильная установка первого ряда напрямую влияет на геометрию всего основания. Точность выравнивания следует проверить с помощью нивелира. При необходимости все элементы конструкции выправляются ломом. Последующие ряды возводятся по принципу кирпичной кладки. Между рядами желателен слой бетонного раствора, уплотненного штыковой лопатой.
Таблица размеров блоков ФБС (фундаментных) – характеристики (ширина, высота, длина, вес)
Когда мастера изучают размеры блоков ФБС, таблица со всеми значениями может значительно облегчить процесс проведения расчетов и предоставить всю необходимую информацию. Ведь перед проведением ремонтно-строительных работ требуется очень точный расчет и проектирование, планирование и составление сметы.

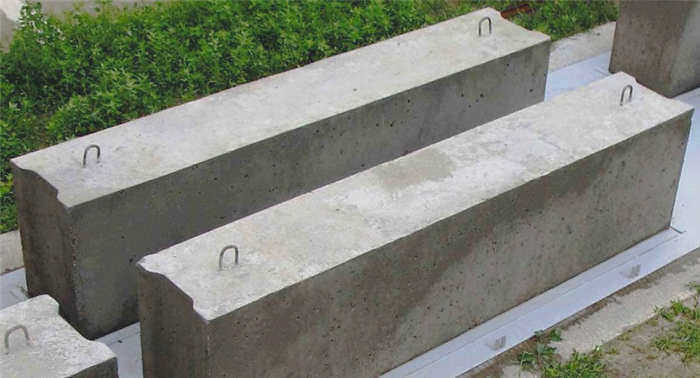

ФБС расшифровывается как "монолитные фундаментные блоки". Строительство фундаментов – очень важное и ответственное мероприятие, от которого зависит прочность, надежность и долговечность будущего здания. Для создания сборных фундаментов обычно используются блоки ФБС, изготовленные из высококачественного сырья в строгом соответствии с ГОСТ и нормами.

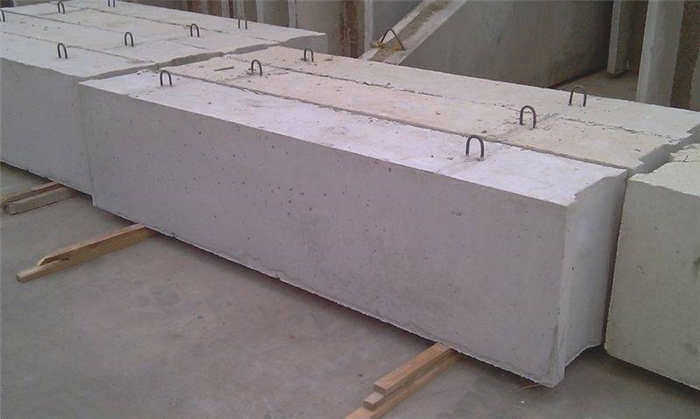

Фундаментные блоки изготавливаются из различных бетонов: силикатного, керамзитобетонного, обычного и сверхпрочного. Основная функция ФБС – создание сборных фундаментов, возведение стен подвалов и цокольных этажей. Бетонные блоки позволяют быстро и качественно установить фундамент, который по своим техническим свойствам уступает только монолитному железобетону.
Бетонные блоки используются как в малоэтажном, так и в многоэтажном строительстве. Фундаменты из блоков выдерживают большие нагрузки и подходят для домов из различных материалов. Поскольку ФБС изготовлен из бетона с железной рамой, а установка включает максимально прочное крепление, основание получается прочным.
Стандартные блоки выполнены в форме параллелограмма. Их главное преимущество в строительстве заключается в том, что они значительно сокращают время, необходимое для возведения фундамента, и снижают общую стоимость работ. Правильно установленные фундаментные блоки позволяют равномерно распределить воспринимаемые нагрузки, создавая наиболее надежную, прочную и долговечную конструкцию фундамента.
Характеристики и особенности фундаментных блоков ФБС
Фундаментные блоки ФБС изготавливаются из бетонного раствора плотностью от 1800 до 2400 кг/м3. В спецификации предусмотрены три варианта: прочностью выше В7,5 (класс М100), минимум В12,5 (класс М15), тяжелые бетоны прочностью от В3,5 (класс М50) до В15 (класс М200).
Устойчивость к низким температурам, демонстрируемая ФБС, должна быть не менее F50 (это означает, что фундаментный блок выдерживает не менее 50 циклов замораживания/оттаивания). Оптимальный уровень влагостойкости – W2, теплопроводность блока довольно высока, но это не является проблемой для фундамента.
При указании размеров ФБС, его размер указывается в дециметрах с округлением в большую сторону. Помимо размеров указывается также тип бетона, из которого изготовлен ФБС: тяжелый (Т), силикатный (С), керамзитобетон (П, с пористой основой).
Пример расшифровки обозначения ФБС-24-4-6 Т: размер фундаментного блока составляет 240 см в длину, 40 и 60 см в стороны, изготовлен из тяжелого бетона. Обозначение может быть выполнено в различных вариантах (с точками, тире, пробелами), но всегда означает указание основных значений.
Вес ФБС начинается от 260 килограммов, поэтому строительство фундамента производится только с помощью специальной техники, своими руками вы не справитесь.
Для строительства жилых домов обычно используются фундаментные блоки небольшой длины, для многоэтажных и промышленных зданий – наибольшей. Неточности в размерах при изготовлении блоков допустимы.
Допуски на размеры приведены в стандарте:
- Высота/ширина – отклонение до 8 миллиметров.
- Длина – до 13 миллиметров.
- Выемка – до 5 миллиметров.

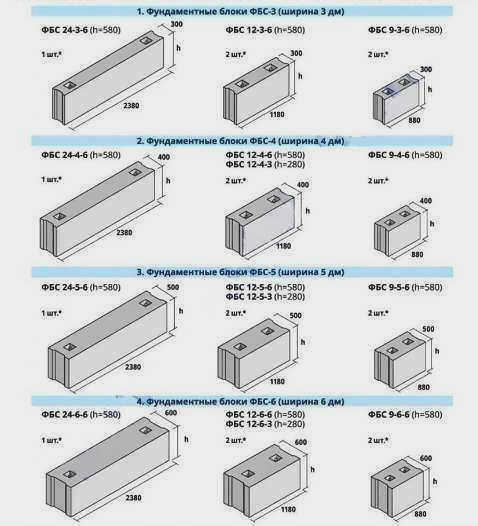

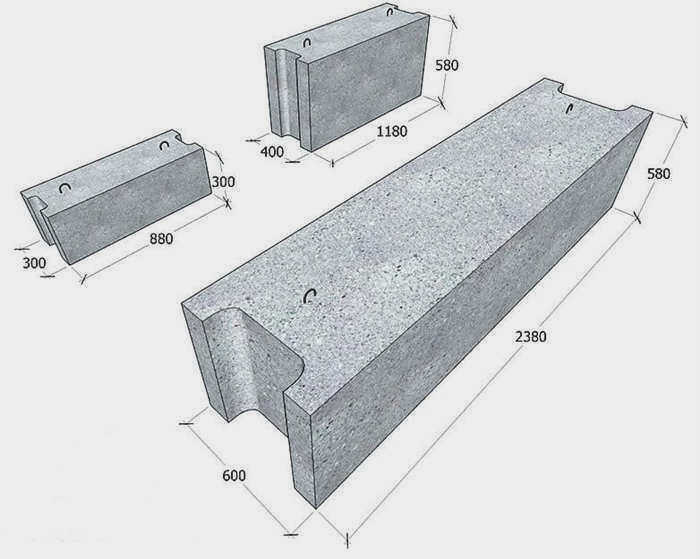

Размерный ряд блоков ФБС
Поскольку эти изделия используются для решения самых разных задач, ГОСТ предусматривает стандартный диапазон размеров фундаментных блоков, которые различаются по длине, ширине и высоте изделия. Существует 15 стандартных размеров блоков ФБС, которые можно выбирать и комбинировать для решения любой строительной задачи.
Ключевые параметры требуемого строительного блока FBC указаны в его обозначении и позволяют быстро выбрать необходимый тип продукта.
Обозначение блоков ФБС
Обозначение фундаментного блока осуществляется в виде буквенно-цифрового кода, который идентифицирует
- тип строительного изделия. В данном случае это аббревиатура ФБС;
- размеры блока. Размеры указываются в сантиметрах, разделенных точкой. Первый параметр указывает на длину блока, второй – на ширину, третий – на высоту изделия;
- Характеристики класса бетона. За числовым значением размеров следует буквенное обозначение характеристик бетона, из которого изготовлен данный строительный блок. Как правило, индекс "Т" используется для тяжелого бетона, "С" – для силикатного бетона, "П" – для бетона с керамзитобетоном.
Такая система маркировки позволяет быстро и легко различать различные типы и размеры ФБС как в условиях хранения, так и на стройплощадке.
Разумеется, представленные изделия различаются не только по размерам, но и по весу, что необходимо учитывать как при расчете параметров конструкции и выборе опорной площадки, так и при планировании доставки строительных материалов на объект.
Вес ФБС значительно варьируется в зависимости от марки бетона, из которого он изготовлен, и размеров готового изделия. Например, для ФБС, изготовленных из тяжелого бетона, вес варьируется от 470 кг до 1,63 тонны.
Маркировка блоков ФБС
Маркировка фундаментных блоков производится в виде буквенно-цифрового обозначения, которое указывает:
- тип строительного изделия. В данном случае это аббревиатура ФБС;
- размеры блока. Размеры указываются в сантиметрах, разделенных точкой. Первый параметр указывает на длину блока, второй – на ширину, третий – на высоту изделия;
- Характеристики класса бетона. За числовым значением размеров следует буквенное обозначение характеристик бетона, из которого изготовлен строительный блок. Как правило, обозначение "Т" используется для тяжелого бетона, "С" – для силикатного бетона и "П" – для пенобетона.
Такая система маркировки позволяет быстро и легко различать различные типы и размеры ФБС как на складе, так и на строительной площадке.
Разумеется, представленная продукция отличается не только размерами, но и весом, что необходимо учитывать при расчете параметров конструкции и выборе фундаментной плиты, а также при планировании доставки строительных материалов на строительную площадку.
Вес ФБС значительно варьируется в зависимости от марки бетона, из которого он изготовлен, и размеров готового изделия. Например, для ФБС из тяжелого бетона вес может составлять от 470 кг до 1,63 тонны.

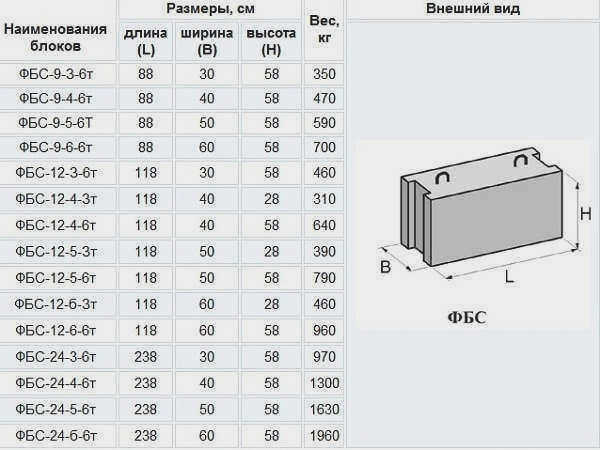

Таблица размеров для блоков ФБС
Для удобства выбора требуемой модификации блоков и проведения необходимых расчетов для планировки фундамента или другого типа конструкции предлагаем ознакомиться со сводной таблицей, в которой указаны габариты и вес сборных железобетонных стеновых фундаментных блоков вместе с их обозначением и размерами. Вся продукция, представленная в нашей таблице, полностью соответствует требованиям ГОСТ 1357978.
Таблица характеристик фундаментных стеновых блоков, изготовленных по ГОСТ 1357978 (размеры, масса)
Наименование блока фундаментного стенового
Размеры, мм
Масса изделия, т
L, длина
B, ширина
H, высота
Таблица размеров для блоков FBC
Для удобства выбора требуемой модификации блоков и проведения необходимых расчетов для планировки фундаментов или других сооружений предлагаем ознакомиться со сводной таблицей, в которой приведены стандартные размеры и вес готовых железобетонных стеновых фундаментных блоков вместе с их обозначением и размерами. Вся продукция, представленная в нашей таблице, полностью соответствует требованиям ГОСТ 1357978.
Таблица характеристик блоков ФБС, выпускаемых по ГОСТ 1357978 (размеры, вес)
Наименование блока фундаментного стенового
Размеры, мм
Масса изделия, т
L, длина
B, ширина
H, высота
Некоторые нюансы выбора
При выборе блоков ФБС необходимо учитывать несколько технических нюансов, которые определят тип продукта. В частности, блоки выбираются исходя из таких условий:
- Устойчивость и тип грунта.
- Толщина возводимых стен и промежуточных перекрытий.
- Общий вес конструкции.
- Требования к прочности фундамента.
- Общая площадь здания.
Например, для зданий на неустойчивом грунте потребуются более широкие блоки. Кроме того, глубина ФСБ не всегда совпадает с толщиной кладки. В частности, блок может выступать на 10 сантиметров с одной стороны или на 6в случае свеса с обеих сторон. Важно понимать, что для оптимальной усадки и прочного шва рекомендуется использовать блоки разных размеров.
Надежные производители
Бетонные стеновые блоки можно найти в ассортименте продукции практически каждого бетонного завода. Однако в большинстве случаев такие изделия отливаются без соблюдения технологического процесса. В качестве сырья используется смешанный бетон, который иногда возвращается со строительных площадок. Поэтому при выборе продукции следует отдавать предпочтение компаниям, специализирующимся на производстве ФБС.
Среди надежных производителей можно выделить такие компании, как:
- ООО ТК "Вира". Компания находится в Санкт-Петербурге и специализируется на производстве готовых бетонных изделий. Ассортимент продукции насчитывает более 400 наименований, в том числе ФБС.
- ООО "Мастер" .. Динамично развивающееся производственное предприятие, расположенное в Воскресенске. В настоящее время компания предлагает около 370 наименований продукции, в том числе стеновые фундаментные блоки.
- Завод промышленных строительных компонентов, ОАО. Одно из крупнейших предприятий России, расположенное в Сургуте. Компания работает в строительной отрасли более 45 лет, производя готовые бетонные смеси.
- Завод по производству глины ООО "Алексин. Компания расположена в городе Алексин, в Тульской области. Завод работает с 1985 года, предлагая покупателям не только керамзит, но и фундаментные блоки.
- Златоустовский завод ООО .. Предприятие находится в городе Златоуст и предлагает клиентам широкий ассортимент дорожных плит, свай, ФБС, панелей, лестничных маршей, соединительных кабелей.
Выбирая продукцию этих производителей, вы можете быть уверены, что она проходит многоступенчатый контроль качества и соответствует требованиям ГОСТа.
