Вес секции чугунного радиатора зависит от его высоты, конфигурации и толщины стенок.
Вес секции чугунного радиатора
Чугунный радиатор считается одним из самых экономичных приборов для отопления дома, поскольку, помимо отличной теплоотдачи, он обладает высокой коррозионной стойкостью, длительным сроком службы (50 лет и более) и нетребовательностью к качеству теплоносителя. Эти факторы побуждают многих людей включать его в свою индивидуальную систему отопления. В то же время при создании системы отопления им необходимо учитывать ее особенности. Одной из них является вес чугунного радиатора.
Этот показатель очень важен, поскольку позволяет
- выбрать оптимальный вариант установки ;
- подобрать необходимый тип смесителя в зависимости от конструктивных особенностей дома.
Классические смесители
Под этим термином подразумевается радиатор MS 140. Она известна всем, потому что в основном использовалась в советское время. Сегодня его также активно покупают. Имеет несколько разновидностей, но Одна секция наиболее часто используемой версии весит 7,12 кг. Ее емкость составляет 1,5 литра воды. Поэтому Общий вес одной секции аккумулятора составляет 8,62 кг. Это значение необходимо учитывать при расчете веса, выдерживаемого устройством. Если учитывать только вес самого крана, прибор может не выдержать дополнительного давления, возникающего из-за веса воды.
Для обогрева комнаты площадью 20 м² потребуется радиатор с 12 секциями. Это означает, что пустой радиатор будет весить 85,4 кг, а радиатор с водой – 103,4 кг.
Такой радиатор Радиатор должен быть установлен на кронштейне, прикрепленном к стене. Это означает, что стена должна выдерживать дополнительную нагрузку почти в 104 кг. Если стена построена из кирпича или бетона, такой чугунный радиатор можно смело вешать на стену.
Сколько весит секция чугунного радиатора
Когда речь заходит о покупке и установке чугунных радиаторов, первая ассоциация – тяжелый советский радиатор и все сложности, связанные с его переноской и установкой. На самом деле существует множество разновидностей этих приборов, и их вес варьируется в широком диапазоне. Наша цель – передать, сколько весит секция чугунного радиатора в разных конфигурациях, и рассмотреть связанные с этим проблемы.

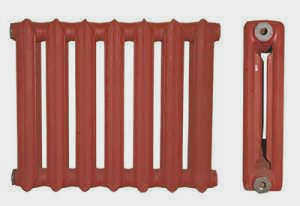

И правда, 1 секция классической советской батареи МС 140, доступной в продаже и сегодня, имеет немаленький вес – 7,12 кг. Если учесть, что объем одной секции чугунной батареи МС 140 составляет 1,5 литра воды, то Общий вес составляет 8,62 кг. Если предположить, что тепловая мощность каждой секции составляет примерно 170 Вт, то для средней комнаты площадью 20 м2 потребуется 12 таких секций, что соответствует весу 85,4 кг и 103,4 кг с водой.
Примечание: Пример приблизительного расчета тепловой мощности и количества секций приведен здесь и ниже для лучшего понимания вопроса.
Вы можете сказать, что необязательно иметь один большой блок, можно разделить его на два, и будете правы. Однако, чистый вес старого чугунного радиатора в этом случае составит 43 кг.. что по правилам техники безопасности и охраны труда не разрешается поднимать одному человеку, вам понадобится помощник.
Вторая проблема заключается в том, что классические радиаторы предназначены только для настенного монтажа, а подавляющее большинство современных домов построены из пористых материалов, в лучшем случае из ячеистого бетона или газобетона, в худшем – из SIP-панелей, заполненных полистиролом. Для таких стен потребуются специальные крепления для сложных чугунных радиаторов с множеством точек крепления, что вряд ли вам понравится.
Классические радиаторы

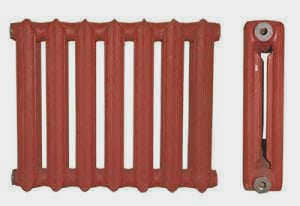

Действительно, 1 секция классического советского радиатора МС 140, до сих пор продающегося, имеет немалый вес – 7,12 кг. Учитывая, что объем одной секции чугунного смесителя МС 140 составляет 1,5 литра воды, общий вес составляет 8,62 кг. Общий вес составляет 8,62 кг. Учитывая, что тепловая мощность каждой секции составляет примерно 170 Вт, для помещения средней площадью 20 м2 потребуется 12 секций, вес секций составит 85,4 кг, а вес с учетом воды – 103,4 кг.
Примечание: Пример приблизительного расчета тепловой мощности и количества секций приведен здесь и ниже для лучшего понимания вопроса.
Вы можете сказать, что нет необходимости иметь один большой блок, можно разделить его на два, и, возможно, вы будете правы. Однако, Вес нетто чугунных батарей старого образца составляет 43 кг.Что, согласно нормам охраны труда и техники безопасности, не позволяет одному человеку поднять их – потребуется помощник.
Вторая проблема заключается в том, что классические радиаторы предназначены только для настенного монтажа, а подавляющее большинство современных домов построены из пористых материалов, в лучшем случае из газобетона или ячеистого бетона, в худшем – из SIP-панелей, заполненных полистиролом. Такие стены потребуют специальных креплений для чугунных радиаторов сложной конструкции с креплениями в нескольких точках, что вряд ли вам понравится.

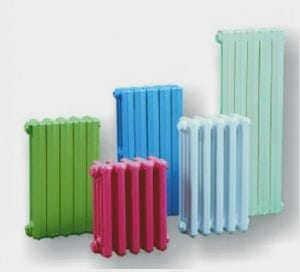

Современные чугунные радиаторы
Для настенного монтажа предлагаются новые серые чугунные изделия различных производителей, вес которых значительно меньше традиционного MS 140. Примером может служить чешский радиатор Viadrus STYL 500, представленный здесь.
Его характеристики таковы: вес 1 секции – 3,8 кг, емкость для воды – 0,8 л, всего 4,6 кг. При имеющемся тепловом потоке 140 Вт для нашей комнаты площадью 20 м2 потребуется 14 приборов, которые будут весить 64,4 кг, включая воду. Эта цифра на 40% меньше, чем у MS 140, а разделив ее на 2 части (по 32 кг), становится ясно, что устанавливать чугунные радиаторы на стены из пористого бетона можно без специальных дополнительных креплений.
Еще более легкую конструкцию предлагает российский производитель, продающий свои радиаторы под маркой EXEMET, а именно модель MODERN.
Здесь одна секция радиатора весит всего 3,2 кг при тепловой мощности 93 Вт, для комнаты площадью 20 м2 необходимо 22 секции общим весом 70,4 кг. Этот показатель тоже неплох, особенно если учесть, что компания выпускает эти радиаторы с возможностью напольного монтажа.

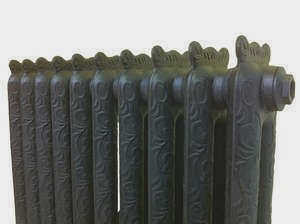

Несколько слов следует сказать о таком изделии, как винтажный чугунный радиатор, который весит даже больше, чем советский МС 140, а в некоторых случаях до 14 кг. Внешний вид этих радиаторов напоминает старинные радиаторы, установленные в особняках и усадьбах в 19 веке.

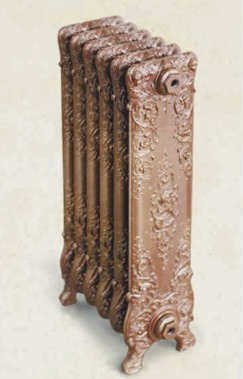

Представленная здесь модель EXEMET FIDELIA весит 12 кг при тепловой мощности 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но, как видно на рисунке, вопрос установки здесь решен иначе: первая и последняя секции имеют ножки для размещения радиатора на полу.
Современные чугунные радиаторы
Для настенного монтажа предлагаются новые серые чугунные изделия различных производителей, которые весят значительно меньше традиционного MS 140. Примером может служить чешский радиатор Viadrus STYL 500, представленный здесь.
Его характеристики таковы: вес 1 секции – 3,8 кг, емкость для воды – 0,8 л, всего 4,6 кг. При имеющемся тепловом потоке 140 Вт для нашей комнаты площадью 20 м2 потребуется 14 приборов, которые будут весить 64,4 кг, включая воду. Эта цифра на 40% меньше, чем у MS 140, а разделив ее на 2 части (по 32 кг), становится ясно, что устанавливать чугунные радиаторы на стены из пористого бетона можно без специальных дополнительных креплений.
Еще более легкую конструкцию предлагает российский производитель, продающий свои радиаторы под маркой EXEMET, а именно модель MODERN.
Здесь одна секция радиатора весит всего 3,2 кг при тепловой мощности 93 Вт, для комнаты площадью 20 м2 необходимо 22 секции общим весом 70,4 кг. Этот показатель тоже неплох, особенно если учесть, что компания выпускает эти радиаторы с возможностью напольного монтажа.

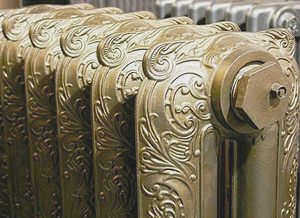

Несколько слов следует сказать о таком изделии, как винтажный чугунный радиатор, который весит даже больше, чем советский МС 140, а в некоторых случаях до 14 кг. Внешний вид этих радиаторов напоминает старинные радиаторы, установленные в особняках и усадьбах в 19 веке.
Представленная здесь модель EXEMET FIDELIA весит 12 кг при тепловой мощности 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но, как видно на рисунке, вопрос установки здесь решен иначе: первая и последняя секции имеют ножки для размещения радиатора на полу.
Резюме
Сегодня можно подобрать чугунный радиатор для разных условий установки, в том числе и по весу. Благодаря установке под полом слишком тяжелые старинные радиаторы даже не нуждаются в крепежных скобах, разве что в дополнительном креплении к стене.
Рекомендуем:
Технические данные чугунных радиаторов MS 140
Как сделать сауну из кирпича?
Обзор радиаторов: какие радиаторы лучше?
Основные расчеты
При проектировании системы отопления необходимо рассчитать вес радиатора и необходимое количество секций радиатора. Расчет производится исходя из мощности одной секции радиатора (для классического чугунного изделия это 170 Вт) и теплового расчета помещения.
Чтобы рассчитать необходимое количество секций и общий вес чугунного радиатора, необходимо учесть площадь поверхности и теплопотери в помещении, которые зависят от свойств материалов стен, наличия теплоизоляции. Также необходимо учитывать количество окон и тип оконной системы.
Для панельного дома оптимальное значение теплового потока составляет 0,041 кВт/м3 , для кирпичного дома – 0,034 кВт/м3 , для здания с утепленными стенами (независимо от материала постройки) – 0,02 кВт/м3 .
Учитывая значительный вес одной секции чугунного радиатора, количество звеньев в стандартном радиаторе колеблется от 4 до 10. В большой комнате удобнее установить два-три радиатора с 4-5 секциями, чем один очень тяжелый радиатор с более чем 10 звеньями.
Из этого следует, что
Для того чтобы правильно выбрать принцип установки, важно знать, сколько весит секция чугунного радиатора, заполненная теплоносителем. Для чугунных радиаторов важно выбрать правильное количество кронштейнов для крепления к стене. Если стены выполнены из пористых блоков или дом построен из СИП-панелей, то количество точек крепления увеличивается для более равномерного распределения нагрузки.
Правильный подбор размеров радиаторов и надежный монтаж – залог бесперебойной работы системы отопления.
