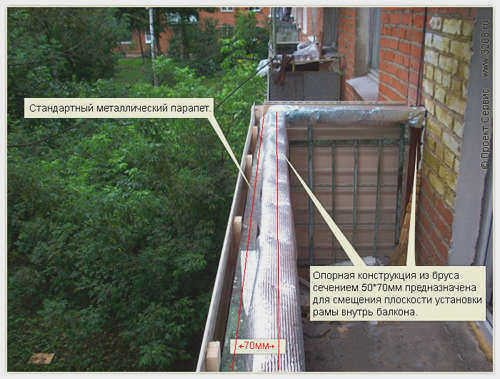

Это особенно важно для старых зданий, чтобы укрепить проем со временем. Эта информация также необходима при остеклении балконов или лоджий, где установлено несколько изделий.
Каков вес окна ПВХ и как лучше распределить нагрузку?
Вес пластикового окна необходимо учитывать при установке конструкции. Дело в том, что окно может быть достаточно тяжелым и не всегда есть возможность его установить. Если речь идет об отдельном изделии, то ограничений обычно нет, но если вы хотите застеклить балкон или хотите окно от пола до потолка, то придется подумать, сможет ли ваше здание выдержать приличный вес стеклопакета.
Наиболее распространено двойное остекление, поэтому потребитель в первую очередь захочет узнать, сколько весит пластиковый стеклопакет. В большинстве случаев узнать, сколько весит стеклопакет, можно до его покупки: производитель сообщит вам вес изделия.

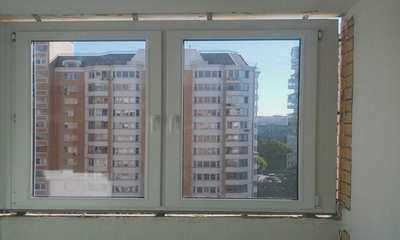

В некоторых случаях оконный блок можно спокойно вставить, в других – необходимо укрепить стену. Последнее особенно актуально для старых домов.
Вес конструкции также определяет сложность обслуживания. Чем тяжелее створка, тем выше риск прогиба. Это означает, что фурнитуру нужно чаще регулировать. Стоит приобретать более прочную фурнитуру, и не стоит на ней экономить, поэтому при выборе компонентов открывания следует также учитывать, сколько весит пластиковое окно.
Если вес окна большой, не стоит заказывать конструкцию со слишком длинной створкой. Лучше сделать две более легкие.
Хотите заменить свои окна? Воспользуйтесь калькулятором стоимости на нашем сайте, чтобы оценить, сколько вы заплатите за пластиковые окна.
Стандартные размеры окон ПВХ для панельных домов вы найдете на сайте https://oknanagoda.com/doma-i-tipovye-okna.
На нашем сайте вы также можете найти информацию о стандартных размерах деревянных окон
Свойства отдельных компонентов
Не стоит гадать: две конструкции совершенно одинакового размера, изготовленные разными производителями или из разных материалов, могут иметь разный вес. Это связано с тем, что могут использоваться разные виды пластика или разные виды стекла, которые имеют соответственно разную толщину и вес.
Вес 1 м 2 окна из ПВХ зависит от толщины стены. В то время как изделия класса А имеют фиксированный вес 3 мм, изделия класса С никак не регулируются. Класс В имеет ширину стены 2,7 мм, соответственно, окно будет чуть менее прочным, а его вес уменьшится.
Важно знать, есть ли внутренние перегородки, так как они также увеличивают вес. Этот же параметр увеличится от количества воздушных камер. Каждый дополнительный стеклопакет – это лишний килограмм.
Вес оконного блока из ПВХ зависит в основном от толщины профиля. Более толстые делают конструкцию надежнее, но тяжелее, поэтому для жилых и офисных помещений регламентируется толщина стенки конструкции.
Если окно оснащено армирующим профилем, то его прочность и вес будут значительно выше. Большинство конструкций из ПВХ имеют такой профиль. Необходимо, чтобы окно было прочным, жестким, чтобы блок или створка не провисали. Очень хорошо, если конструкция имеет дополнительные ребра жесткости, но этот показатель может стать отрицательным, если вам нужно легкое окно.
Подсчитано, что 1 м2 стеклопакета толщиной 1 мм весит 2,5 кг. В большинстве случаев в стеклопакетах используются светопропускающие элементы толщиной 4 мм. Вес 1 квадратного метра (м2) стекла составляет 10 кг. (20 кг в одинарном стеклопакете и 30 кг в двойном). – из-за количества стекол). Пластиковый профиль весит не менее 3 килограммов, в зависимости от количества камер. Фурнитура, благодаря тому, что она изготовлена из стальных компонентов, весит не менее 2 кг (в зависимости от производителя). Проставка весит 0,5 кг.
Нормативные документы
Существует более 20 ГОСТов на пластиковые окна, регламентирующих параметры, особенности, характеристики изделий, а также процессы изготовления и установки.
Чтобы определить допустимый вес изделия, следует обратиться к нормативным документам:
- ГОСТ 30674-99. межгосударственный стандарт определяет все параметры оконных блоков из ПВХ профиля.
- ГОСТ Р 56926. описывает все требования к оконным и балконным конструкциям.
- ГОСТ 23166-99. текст посвящен общим техническим характеристикам оконных блоков.
- ГОСТ 24866-99. документ содержит технические условия на клееные стеклопакеты строительного назначения.
- ГОСТ 30673-99. Текст технических спецификаций для ПВХ-профилей.
Каждый из этих документов содержит информацию, необходимую для правильного расчета веса окон из ПВХ.
От чего это зависит?
Вес окна ПВХ напрямую зависит от веса профиля. А вес и вес профиля зависит от параметров многих функциональных частейнапример, толщины перил и расположения камер; чем легче оконный профиль, тем меньше вес всей конструкции.
Прочность профиля определяет срок службы окна. Кроме того, на вес влияют и другие компоненты конструкции.
Рама
Это скелет всего окна, на котором крепятся перемычки, створки и фрамуги. В пластиковых окнах рама изготавливается из ПВХ. Однако пластик может быть разных видов. Они различаются по толщине и, соответственно, по весу. Вес окна зависит от толщины стенки рамы. Если это класс А, то толщина устанавливается на уровне 3 мм. Класс В имеет предел в 2,7 мм, а класс С не регламентируется. Поэтому вес пластикового окна напрямую зависит от толщины и прочности профиля.

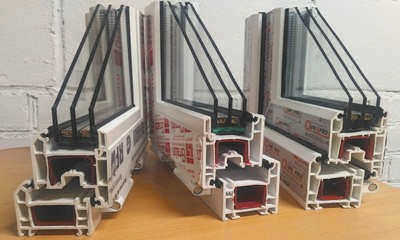

Профиль
Вес профиля увеличивается с каждой добавленной перегородкой и воздушной камерой – воздушной камеры. Однако толщина профиля имеет большее значение.
Чем толще изделие, тем прочнее и долговечнее получается окно. Поэтому необходимо документировать толщину, особенно для домов и офисов.
Армирующий профиль содержит металл и добавляет вес конструкции. Большинство пластиковых изделий производятся с этим армирующим элементом. Он придает изделию прочность и предотвращает провисание створки. Также хорошо, если окно оснащено дополнительными ребрами жесткости. Но они также увеличивают вес. Другие факторы, увеличивающие вес профиля:
- Толщина наружных стен. Поэтому в технических условиях на остекление зданий существуют требования по ограничению толщины профильных систем.
- Тип армирования. Например, G-образная рама легче, чем закрытая рама.
Толщина, ширина и высота
Основными размерами стеклопакетов являются ширина, высота и толщина. Последняя зависит от того, сколько камер будет иметь пакет; максимальный размер не должен превышать 80 мм. Толщина одношовного пакета составляет 24 мм, двухшовного – 42 мм, трехшовного – 52 мм.
Высота и ширина стеклопакета выбирается в каждом конкретном случае на этапе проектирования. В то же время дизайнеры стараются придерживаться стандартных размеров, так как их проще купить у продавца и легче ремонтировать и, при необходимости, менять в будущем.
Стеклопакеты
Для стеклопакетов используются прямоугольные стекла высшей категории. и первого класса, в некоторых случаях используется также стекло второго класса. Определяющие размеры листа, указанные в ГОСТе № 111, выпущенном в 2014 году:
- Длина от 0,500 до 2,200 м;
- Ширина от 0,400 до 1,600 м;
- Толщина от 2,0 до 12,0 мм.
Допустимые отклонения для оконного стекла составляют ±2 мм по ширине и длине, до +0,4 мм по толщине.. Маркировочное стекло должно быть высшего качества, М1, с наименьшими оптическими искажениями и без структурных дефектов.
Стекло подбирается по маркировке, например М1-ТР-1200х1600х6, марка высшего качества, сильные размеры, 1200 – ширина в мм, 1600 – длина в мм, толщина 6 мм.

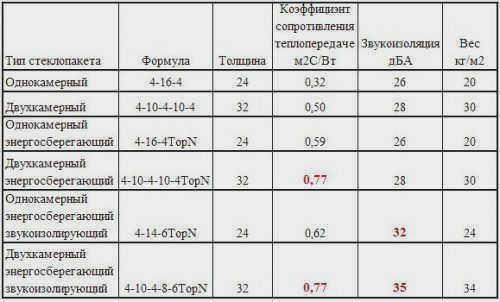

Таблица пакетов окон ПВХ
Они ограничены требованиями ГОСТа по толщине и общей массе конструкции.
Толщина определяется как сумма толщины листа и пространства между стеклами.Толщина стекла может составлять от 4 до 12 мм, а ширина воздушных каналов – от 6 до 16 мм.
Таблица, показывающая максимальные размеры стеклопакетов в зависимости от толщины оконной створки:
| Толщина | Ширина | Поверхность |
| 3 мм | 1500 x 1270 мм | 1,60 м 2 |
| 4 мм | 2420 x 1300 мм | 2,86 м 2 |
| 5 мм | 3000 x 1750 мм | 4,00 м 2 |
| 6 мм | 3500 x 1980 мм | 5,88 м 2 |
| 8 мм | 3500 x 2000 мм | 8,75 м 2 |
| 12 мм | 3500 x 2700 мм | 9,45 м 2 |
Почему важно правильно указать и выбрать?
Вообще говоря, эти детали необходимы для качественной замены стеклопакета в существующем окне UPVC.
Это может быть связано с механической поломкой, проблемами с герметичностью или необходимостью установки нового энергоэффективного стеклопакета.
Правильный размер поможет выполнить качественную установку нового пакета при сохранении функциональности основных компонентов окна.
Знание размеров поможет определить приемлемую формулу стеклопакета, которую можно выбрать на рынке, и, возможно, увеличить его защитные свойства, например, изменив толщину стекла с 4 до 6 мм, или заменив двухкамерный стеклопакет на трехкамерный, если толщина старого пакета это позволяет. Если вы не можете найти трехкамерный пакет для данного рейтинга, вы можете просто установить энергосберегающее стекло.

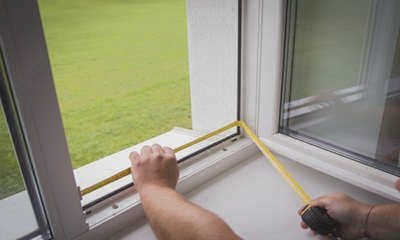

Как измерить себя?
Существует несколько вариантов, с помощью которых вы можете достаточно точно определить размеры стеклопакета без необходимости демонтажа окна ПВХ:
- Измерьте расстояние ширины и высоты пакета вдоль паза штапика с точностью до 1 мм и вычтите из полученного значения 10 мм. Этот размер определяет зазор расширения между стеклом и рамой ПВХ. Это предотвращает разрушение пакета из-за теплового расширения. Например, ширина паза составляет 485 мм, тогда стекло будет иметь ширину 485-10=475 мм.
- Затем измеряется толщина пакета, самый простой способ сделать это – посмотреть на сертификат окна или договор, там будет указана эта характеристика, например, для стеклопакета 32 мм.
В большинстве случаев эта характеристика отмечена на распорной планке.
Вы также можете измерить ширину рамы ПВХ и рассчитать ширину стеклопакета по формуле:
- W st – ширина стеклопакета в мм;
- W o – ширина окна в мм;
- Asn – расстояние от рамы до стекла снаружи, мм;
- Asi – расстояние от рамы до стекла изнутри, мм.

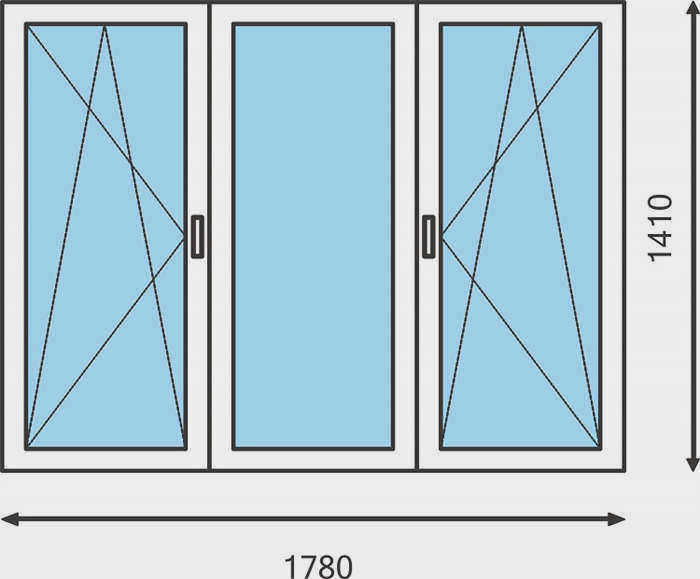

Стандартные размеры для частных, панельных, кирпичных домов (таблица)
Стандартные размеры для обычных окон определяются с учетом следующих параметров:
| Параметры выбора | Высота в мм | Ширина в мм |
| В зависимости от количества створок | От 1350 до 1500 | От 1500 до 1500 |
| В панельном здании (хрущевка) | От 1350 до 1500 | От 1300 до 2040 |
| В отдельно стоящем кирпичном доме | 2040 – 2010 | 1350 – 1450 |
| В отдельно стоящем деревянном доме | 2100 – 2200 | от 700 до 900 |
Если окна не соответствуют указанным параметрам, они быстро выйдут из строя из-за большого веса или не смогут справиться с высокой ветровой нагрузкой. Превышение рекомендуемых стандартов также может привести к травмам жильцов дома.
От чего зависит толщина?
Ключевым параметром профиля является его толщина, которая варьируется независимо от производителя. Толщина влияет на сохранение тепла в помещении, защиту от холодного воздуха и шума с улицы.
Производители предлагают популярные варианты:
- классическая или стандартная ширина составляет 5,8 см
- дополнительная 0,7 см;
- увеличенная до 0,9 см.
В соответствии с европейскими стандартами для внутренней (2,5 мм) или внешней (3 мм) толщины указывается допуск 0,2 мм.

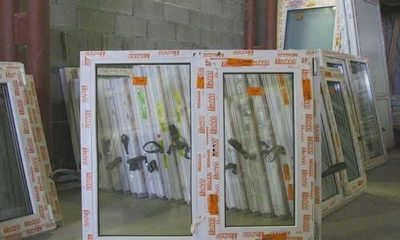

Из чего сделана конструкция
Завод выпускает похожие оконные конструкции, но они отличаются типом материала, фурнитурой и другими особенностями. При выборе подходящего изделия рекомендуется обращать внимание на параметры окна.
При производстве окон используются различные материалы. Вес пластика зависит от типа, а вес стеклопакета – от конструкции. Квадратный метр изделия из ПВХ обычно определяется его классом и толщиной стенок.
- Класс А – 3 мм;
- класс В – 2,7 мм (обратите внимание, что прочность уменьшается с увеличением веса);
- класс С – неограниченно.
Любая дополнительная деталь увеличивает вес. Речь идет о воздушной камере, стеклопакете, перегородке. Дополнительные ребра жесткости лишат стеклопакет легкости, но сделают его прочнее.

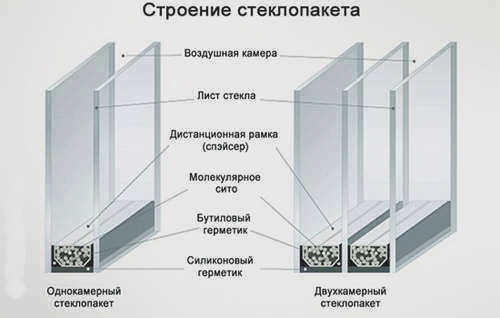

Конструкция стеклопакета отличается только количеством камер: воздушная камера, один лист стекла, дистанционная рамка, молекулярное сито, несколько разновидностей герметика. Многие пластиковые окна армируются металлом, что делает изделия прочными и жесткими. Такая конструкция имеет хорошую защиту от прогиба, что продлевает срок службы окна.
Это доказанный факт: один квадратный метр стекла толщиной 1 мм весит 2,5 кг. Самый простой стеклопакет имеет толщину 4 миллиметра.
Если посчитать, то станет ясно, что один квадратный метр стекла весит десять килограммов. Это значение необходимо умножить на количество стекол. Стеклопакет с одной камерой весит двадцать килограммов, с двумя камерами – 30 килограммов, а с тремя – 40 килограммов.
Важно не забыть про раму:
- пластик весит более трех килограммов;
- механизмы открывания створок со стальными элементами весят не менее 2 килограммов;
- распорка весит 500 граммов.
