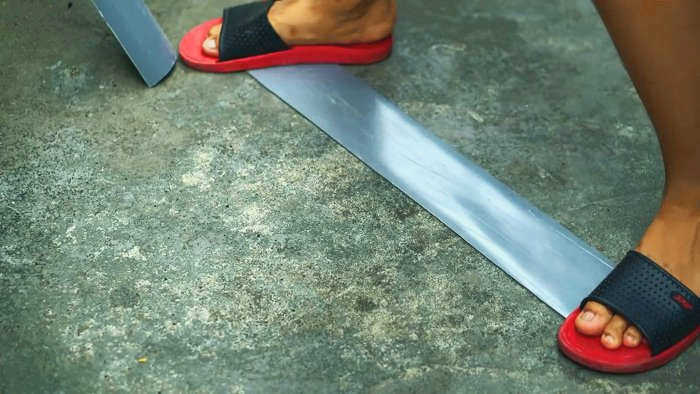

Генератор устанавливается на столбе так, чтобы он свободно вращался вокруг своей оси. Затем к нему прикручиваются лопасти. Хвост для улавливания направления ветра сделан из куска профильной трубы, а лопасти – из листового металла.
Ветряк из автомобильного генератора своими руками: технология сборки ветряка и ошибки при разборке
Ветрогенераторы – перспективная альтернатива традиционной энергетике. Энергия ветра, преобразованная в электричество, обещает стать дешевой, простой в производстве и недорогой. А учитывая, что счета за электричество приходят уже сейчас, стоит попробовать построить собственную ветряную турбину, чтобы сэкономить деньги, не так ли?
Существуют реальные примеры установок, вырабатывающих приличное количество энергии. Тем не менее, ветряные турбины все еще далеко впереди конкурентов, которые могут противостоять традиционному способу производства электроэнергии.
Мы привели руководство, согласно которому вы можете построить ветряк своими руками из автомобильного генератора. В этой статье подробно описаны распространенные ошибки, допускаемые при строительстве ветряных турбин. Для наглядности статья сопровождается тематическими фото- и видеоматериалами.
О бытовых ветрогенераторах
Особый интерес к ветроэнергетике наблюдается на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счет за электроэнергию. Поэтому в дело вступают ремесленники всех мастей, используя все возможности для дешевой выработки электроэнергии.
Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовое устройство – автомобильный генератор – нужно только оснастить соответствующим образом изготовленными лопастями, чтобы иметь возможность забирать определенное количество электроэнергии с клемм генератора.
Однако это будет эффективно только в ветреную погоду.

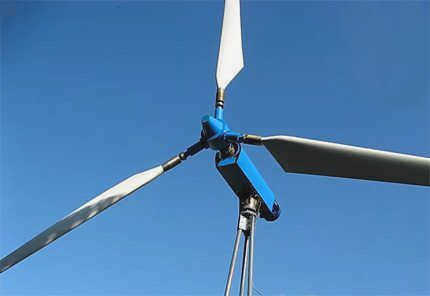

Пример применения бытовой ветряной турбины. Хорошо продуманная и довольно эффективная практичная ветряная турбина. Установлен трехлопастной пропеллер, что редкость для бытовых приборов
Практически любой автомобильный генератор может быть использован для создания ветрогенератора. Но обычно стараются подобрать для корпуса мощную модель, способную выдавать большие токи. Пиком популярности здесь являются конструкции генераторов от грузовиков, больших пассажирских автобусов, тракторов и т.д.
Помимо генератора, ветряная турбина требует наличия ряда других компонентов:
- двух- или трехлопастной пропеллер;
- автомобильный аккумулятор;
- электрический кабель;
- мачта, опорные компоненты, крепежные элементы.

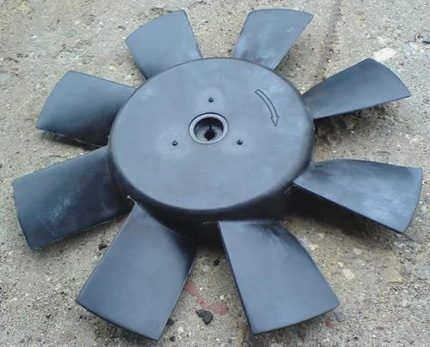

Наилучшей для классического ветрогенератора считается конструкция пропеллера с двумя или тремя лопастями. Однако отечественные конструкции зачастую далеки от инженерной классики. По этой причине чаще всего для домашнего проекта стараются найти готовые пропеллеры.
Ветряк на 220 В полностью автономен

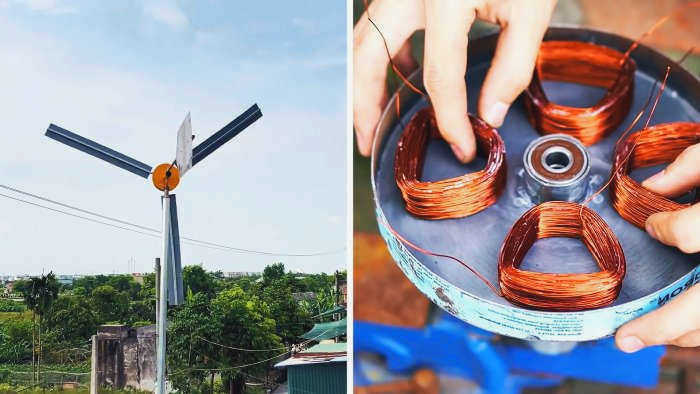

Живя на открытом участке, доступном ветру, просто грех не воспользоваться этим и не сделать небольшой ветряк. Он станет источником бесплатной электроэнергии, которую можно получать круглосуточно. Предлагаемая конструкция ветряка вырабатывает 220 В, что позволяет использовать его совместно с некоторыми нетребовательными потребителями напрямую без дополнительного оборудования.
Материалы:

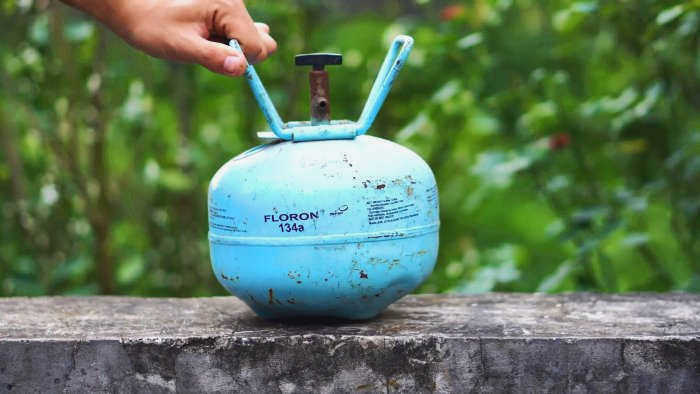

- Туристический газовый баллон;
- стальной лист 1-2 мм;
- болты М6, гайки;
- магниты для двигателя электровелосипеда – 16 шт;
- эмалированная медная проволока;
- эпоксидная смола;
- алюминиевая профильная труба 10х10 мм;
- пластиковая канализационная труба 110 мм.

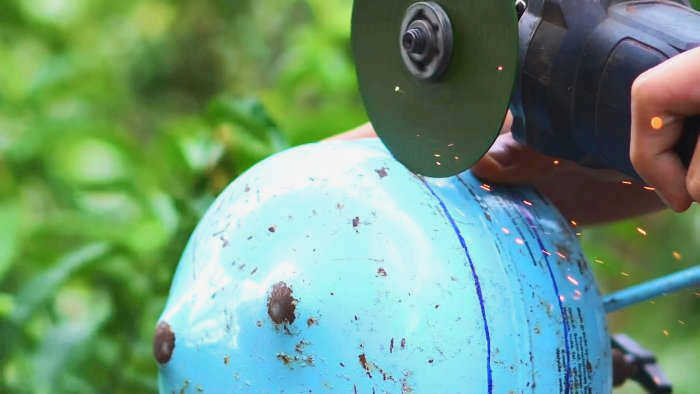

Чтобы сделать ветряную мельницу, вырежьте 2 кольца шириной 10 мм и 25 мм из газового баллона или трубы диаметром 200 мм.

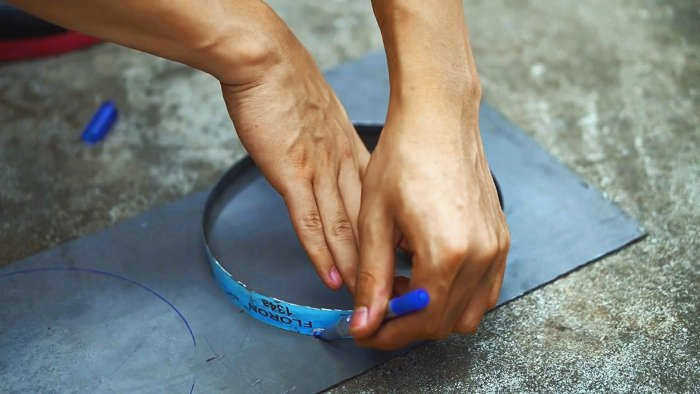

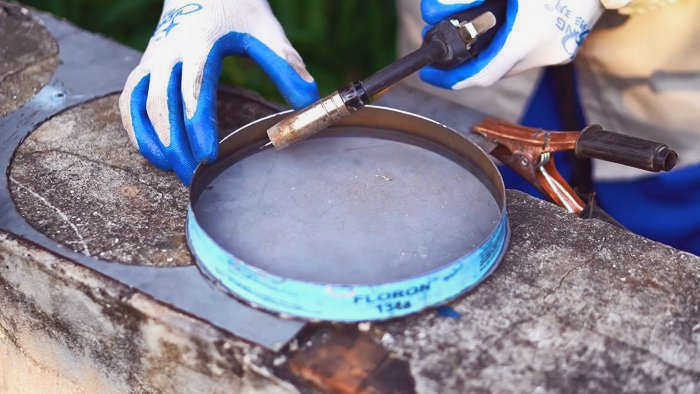

Затем из стального листа вырезается полая пластина. Эти пластины привариваются к кольцам.

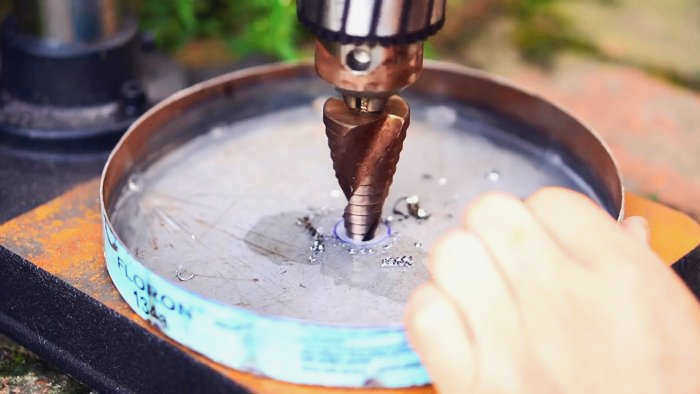

Часть широкого кольца необходимо просверлить посередине для вала ветряной турбины. Это будет служить корпусом статора.
Другой кусок будет использоваться для ротора. Его нужно будет разделить на 3 равных сектора и приварить к ним 2 болта для крепления лопастей.
Какова стоимость энергии при установке?
Установка ветряной турбины рентабельна, если скорость ветра достигает 4 м/с.
В этом случае могут быть выполнены практически все требования:
- Установка мощностью 0,15-0,2 кВт позволит перевести освещение в помещении на "зеленую" энергию. Также можно подключить компьютер или телевизор.
- Ветрогенератора мощностью 1-5 кВт достаточно для питания основных бытовых приборов, включая холодильник и стиральную машину.
- Для автономной работы всех приборов и систем, включая систему отопления, необходим ветрогенератор мощностью 20 кВт.
При проектировании и установке ветряка из двигателя стиральной машины необходимо учитывать нестабильность скорости ветра. Электричество может исчезнуть в любой момент, поэтому установку нельзя подключать напрямую к генератору.

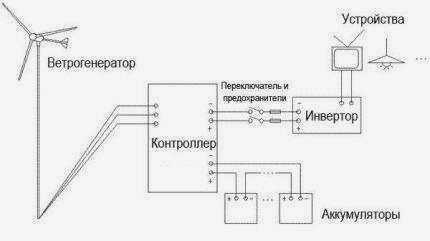

Необходимы аккумуляторы и контроллер заряда, так как устройствам требуется напряжение 220 В.

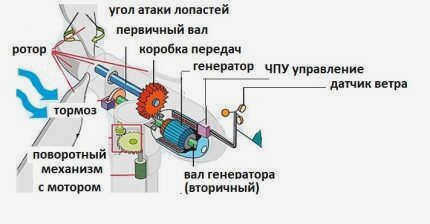

Виды ветрогенераторов и принцип их работы
Как промышленные, так и бытовые ветрогенераторы бывают разных типов.
Они классифицируются по нескольким признакам:
- по вращению ротора с закрепленными на нем лопастями – вертикальное или горизонтальное. Первые менее чувствительны к негативным факторам окружающей среды, а вторые имеют более высокий КПД.
- Количество лопастей. Наиболее практичными считаются системы с тремя лопастями, но их может быть больше или меньше.
- Материал. Для лопастей используются разные материалы – жесткие или парусные. Первые, как правило, более прочные, а вторые – менее дорогие.
- Ход весла. Он может быть фиксированным или переменным.
При изготовлении ветряка своими руками необходимо определиться с конструкцией. Необходимо рассчитать требуемую мощность и учесть условия эксплуатации установки. Подробный расчет ветрогенератора по формулам мы рассмотрели в этой статье.
Проще всего сделать горизонтальный ветрогенератор. Люди без большого опыта выбирают эту конструкцию, но некоторые мастера предпочитают делать тихую и эффективную вертикальную установку.
Горизонтальные ветрогенераторы удобны тем, что не требуют точных расчетов, сама конструкция проще в изготовлении и работает при малейшем ветре. Недостатками являются высокий уровень шума во время работы и большие размеры.
Вертикальный ветрогенератор подходит для людей, готовых посвятить время и силы на сборку и обслуживание сложной, но компактной конструкции. Рекомендуем ознакомиться с пошаговой инструкцией по самостоятельному изготовлению вертикального ветрогенератора.
Инструкции по изготовлению
Подготовка
Перед началом работы Вы должны решить, какое именно устройство вы хотите сделать.Существует несколько типов ветрогенераторов, таких как роторные, аксиальные (осевые) на магнитах и так далее.
Существует 2 типа осевого расположения:
- горизонтальный – наиболее распространенный, этот тип имеет вдвое больший КПД;
- вертикальный – устанавливается внизу, так как имеет большую массу. Поскольку ветер внизу в два раза слабее, это означает, что производительность установки снижается примерно в 8 раз. Из плюсов – низкий уровень шума и простота в эксплуатации.
Независимо от модели конструкции, вы должны быть готовы к созданию самодельного ветрогенератора:
- автомобильный генератор
- вольтметр
- реле зарядки аккумулятора;
- регулятор напряжения переменного электрического тока;
- материал для изготовления лопастей;
- аккумулятор (гелиевый или кислотный);
- коробка для размещения проводки;
- емкость (некорродирующая кастрюля или алюминиевое ведро);
- выключатель на 12 В;
- 3-жильный электрический кабель (минимальное сечение 2,5 мм2);
- старая водопроводная труба (диаметр не менее 15 мм и длина 7 м);
- лампочка;
- 4 винта с шайбами и гайками;
- Железные хомуты для крепления.
Кроме того, у вас должны быть специальные инструменты для работы:
- шлифовальная машинка с дисками;
- маркер;
- шуруповерт;
- электродрель с насадками
- ножницы по металлу
- набор кольцевых гаечных ключей
- различные пронумерованные газовые гаечные ключи
- кусачки
- рулетка.
Ротор
Строительство ветряной турбины учитывать, что ротор любого автомобильного генератора, даже генератора ВАЗ, имеет обмотку электромагнитного поля. Если вы занимаетесь этим самостоятельно, то конструкция может быть проще. Необходимо снять коллектор, перемотать обмотку статора, тем самым переоборудовав агрегат в низкооборотный прибор. Желательно переделать железный ротор.
Советы по обслуживанию
Ветряная турбина, как и любая машина, требует технического обслуживания.
- Особого внимания требует контактное кольцо. Щетки на генераторе следует чистить, смазывать и регулировать каждые 2 месяца.
- При первых признаках поломки ротора (вибрация и дисбаланс колеса) ветряк опускают на землю и ремонтируют.
- Каждые 3 года стальные детали покрываются антикоррозийной краской.
- Крепления и натяжение тросов постоянно проверяются.
После завершения монтажа можно подключать оборудование и пользоваться электроэнергией.
Смотрите ниже, как сделать ветрогенератор из автомобильного генератора.
