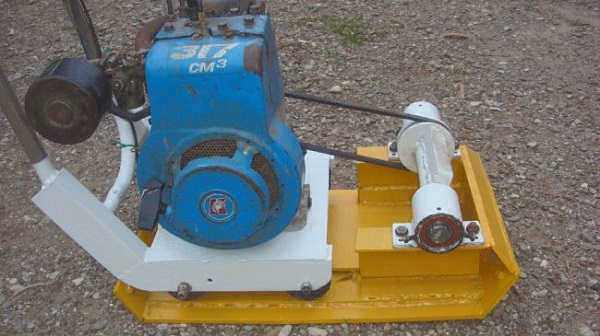

Самодельная виброплита и виброрейка

Очень часто при строительстве различных сооружений возникает необходимость уплотнить основание под сыпучие материалы, а после заливки – бетонный раствор. На практике для этих целей обычно используется метод вибрационного уплотнения. Он заключается в том, что вибрации рабочего оборудования передаются на уплотняемый слой. В результате этого процесса частицы уплотняемого материала максимально приближаются друг к другу, из бетона выдавливается воздух, поэтому при схватывании бетона монолит достигает проектной прочности за счет отсутствия пустот. Виброплиты используются для эффективного уплотнения рыхлой почвы, щебня, гравия или песка. Залитый бетонный раствор выравнивается и уплотняется с помощью виброплиты. Но приобретать такое оборудование имеет смысл только в том случае, если строительные работы ведутся регулярно и в больших масштабах. Для эпизодического домашнего использования достаточно сделать собственный уплотнитель, а еще проще изготовить его самостоятельно. Чтобы сделать свой собственный проект, необходимо сначала ознакомиться с конструкцией оборудования.

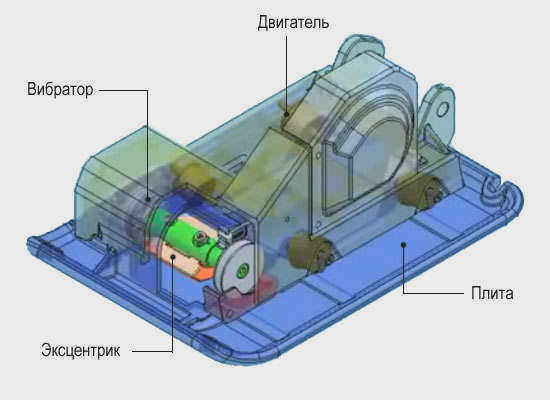

двигатель;
плита;
рама;
вибратор.

Двигатель

Бытовой виброинструмент может приводиться в движение:

электродвигатель;

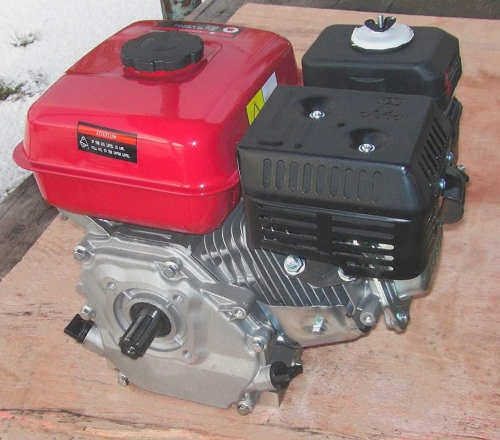

бензиновый или дизельный двигатель внутреннего сгорания (ДВС).

Для собираемой виброплиты рекомендуется выбирать электродвигатель мощностью от 1,5 до 2 кВт. Скорость вращения должна составлять от 4000 до 5000 об/мин. Если мощность электродвигателя будет меньше указанного значения, это скажется на производительности создаваемого агрегата в сторону ее уменьшения.

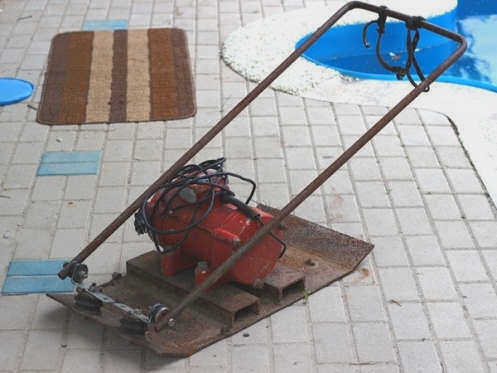

Алгоритм сборки виброплиты

Чтобы самостоятельно изготовить виброплиту для уплотнения грунта, вам понадобятся следующие материалы и детали:

Стальная пластина размером 50 x 80 см и толщиной не менее 8 мм;

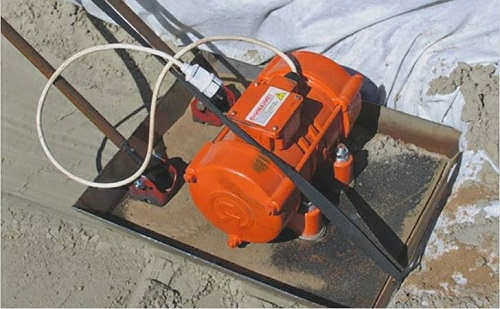

Вибратор с электродвигателем, например, IV-98E;
2 куска швеллера длиной 45 см;
Крепеж: болты M10 и M12 с гайками, шайбы;
Демпферы;
1,5 м металлической трубы (диаметр 20-25 мм).

Вам понадобятся следующие инструменты

Сварщик;
молоток;
шлифовальная машина с отрезными дисками;
электродрель с набором сверл по металлу
гаечные ключи;
измерительная лента, маркер или мел.

При сборке машины желательно защитить глаза очками, а руки – перчатками.

Соберите самодельный уплотнитель с электродвигателем в следующем порядке.

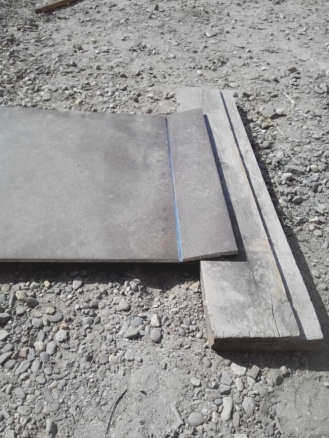

С помощью шпателя сделайте надрезы глубиной около 5 мм (чтобы металл можно было согнуть) на обоих концах стальной пластины. От переднего края – 10 см, от заднего – 5 см.

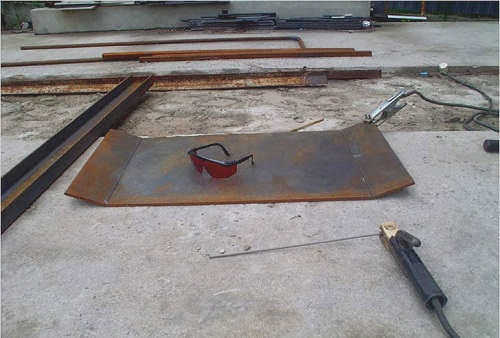

Согните края под углом примерно 20-30 градусов с помощью молотка и заварите сгиб.

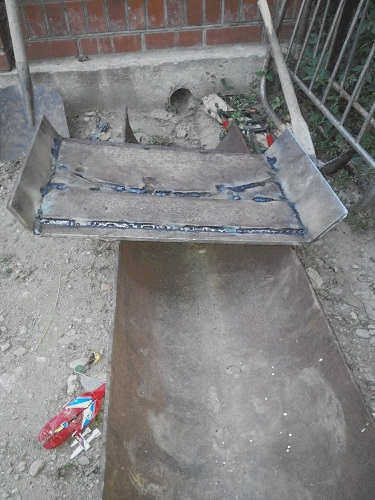

На расстоянии ок. На расстоянии 5-10 см от центральной линии заготовки сварите два канала параллельно сложенным краям.
Поместите вибратор в центр швеллера и отметьте ножки для крепежа.
Просверлите отверстия в швеллерах электродрелью.
Установите вибратор, закрепив его болтами, гайками и шайбами.
Закрепите шайбы вибратора на пластине.
Согните трубку в П-образную форму, чтобы получилась ручка.
Просверлите отверстия по краям для крепления болтов.

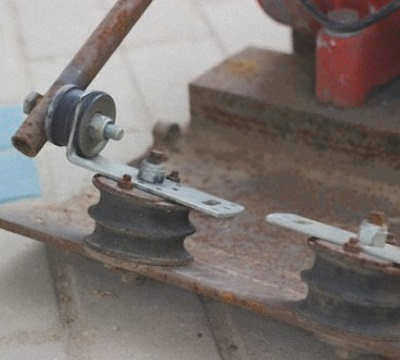

Прикрепите кронштейн к опорной плите с помощью металлических скоб и амортизаторов.
Подключите кабель питания и установите спусковую скобу.
Проверьте работу созданного устройства.

Что такое штанга

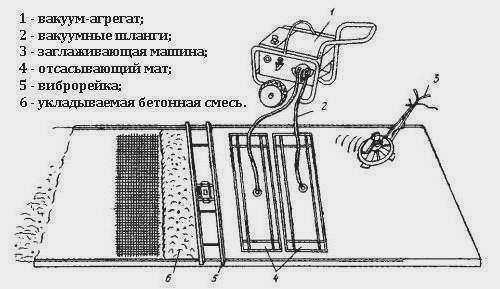

Вибростол – это жесткая конструкция, состоящая из стальной рейки с кронштейном, в котором находится двигатель вибратора. Вибрационное движение обеспечивает равномерное уплотнение бетонной смеси, а рейка создает гладкую поверхность.

Типы вибростолов

Виброрейка для бетона – популярный строительный инструмент для стяжки. Профессиональные виброрейки делятся на несколько типов.

Плавающий

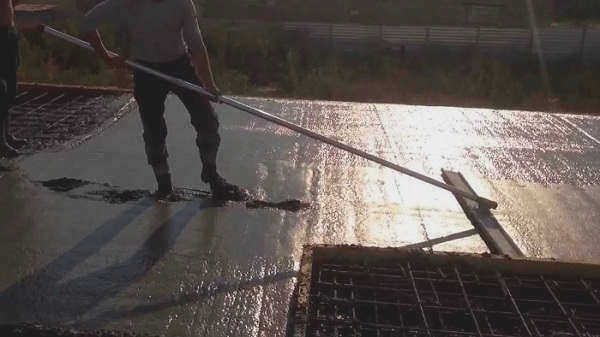

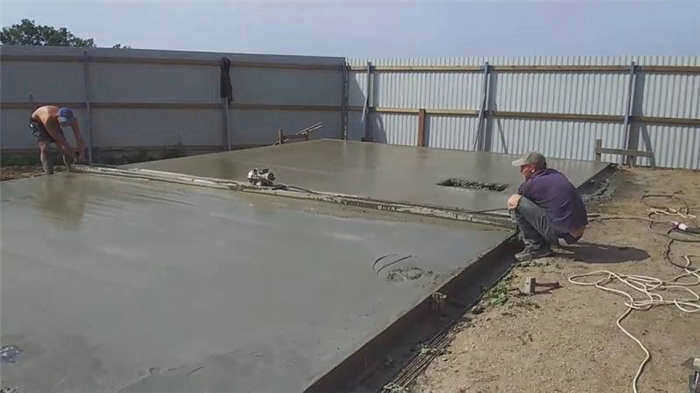

Виброрейка используется для выравнивания верхнего слоя бетонной укладки.

За счет мощности двигателя бетонная смесь уплотняется на глубину до 15 сантиметров.

Телескопические

Эти машины оснащены телескопическими планками, что позволяет выравнивать большую площадь за один проход.

Перед началом работы телескопические рейки фиксируются на нужном расстоянии – это облегчает работу.

Секционные

Имеют большую ручку, идеально подходят для промышленного строительства. Имеют складную конструкцию, что облегчает их транспортировку с места на место. Оснащены мощным двигателем.

Алюминий

Этот стол предназначен для работы со свежеуложенным бетоном. Предназначен для частного использования. Удобны в обращении благодаря небольшому весу.

По типу двигателя различают бензиновые и электрические стяжки.

Как уже говорилось выше, бензиновый стол является более мощным и, следовательно, более дорогим. Электрические столы имеют меньшую мощность, но рекомендуются для ограниченного пространства.

Стяжка своими руками

Для небольших работ можно использовать самодельную стяжку.

Изготовление

Самый простой вариант – собрать стяжку из доски, стержня и дрели.

Первоначально поверхность доски необходимо отшлифовать, убрав все неровности. Именно этот материал будет служить основанием.
Затем к доске с помощью саморезов прикрепляется сверло шириной около 25 см и толщиной 30 мм. Сверло должно лежать продольно, с одной стороны.
Метровый кусок дерева также крепится к доске с помощью саморезов.

Использование

Устройство просто в использовании.

Вставьте спиральное сверло в патрон электродрели и подключите ее к сети, вибрируя доску.

Не забывайте о правилах безопасности! Влажный бетон может быть хорошим проводником электричества. Надевайте перчатки и ботинки.

Недостатки

Как бы вы ни шлифовали плиту, ее поверхность не будет такой гладкой, как у алюминиевой виброплиты.
Мощности дрели недостаточно, чтобы справиться с большой плитой, поэтому работа будет выполняться небольшими участками.
Стол одноразовый, так как после первого использования доска становится бесполезной.
Скорость вращения не регулируется.

Вариант вибрационной стяжки с алюминиевым профилем

Сделать виброплиту с металлической рейкой своими руками будет сложнее. Помимо денежных затрат, потребуются технические знания.

Цены на стяжки

В таблице приведены цены на некоторые популярные модели виброплит:

Бренд	Мощность	Мощность, кВт	Вес, кг	Цена, руб.
Импульс М35	Бензин 0,71 л/ч	1,3	18	38 500
TSS-MSD	Бензин 0,73 л/ч	1,2	13	69 400
Masalta MSD4	Бензин	1,5	12,7	54 300
RUSA VMAX (телескопический 4-7 м)	Бензин	3,9	106	82 700
TCC BP 2 (2 м)	380 В	0,34	39	13 500
TCC BP 6 (6 м)	220 В	0,34	61	26 500
TCC BP (телескопический)	220 В	0,34	48

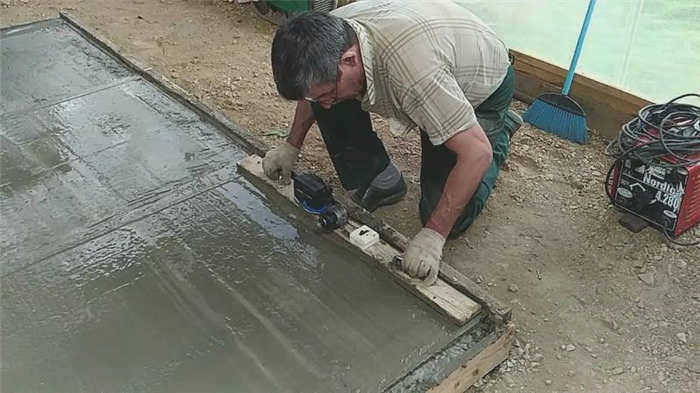

Сборка простого вибростола своими руками

Чтобы уплотнить бетонное покрытие в небольшом помещении за 30 минут, можно собрать одноразовое устройство из любых доступных материалов. Для его изготовления вам понадобятся

Гладкая прочная доска толщиной 3-3,5 см шириной 25-28 см, длиной 50-60 см.
Ручка из прута или жерди длиной до 1,5 м.
Дрель с кнопочным замком.
Алюминиевые зажимные пластины.

Чтобы собрать инструмент, действуйте следующим образом:

Поверхность доски должна быть выровнена путем шлифовки и пескоструйной обработки.
Дрель крепится алюминиевыми пластинами и саморезами к деревянной доске посередине так, чтобы ось вращения рукоятки и центр доски совпадали.
Патрон скошен под углом и аналогично крепится к доске с помощью косого среза.
В патрон дрели устанавливается стержень со смещенным центром тяжести: кусок арматуры, изогнутое сверло или гаечный ключ.

Кнопка подключенной дрели зажимается и фиксируется. Вибрации, вызванные смещением центра тяжести предмета, помещенного в патрон, передаются на пластину.

Металлический профиль более плоский и гладкий, чем пластина. А вес и мощность продаваемых устройств позволяют использовать длинные рейки и покрывать большую площадь, но для разового использования такой виброплиты будет достаточно.

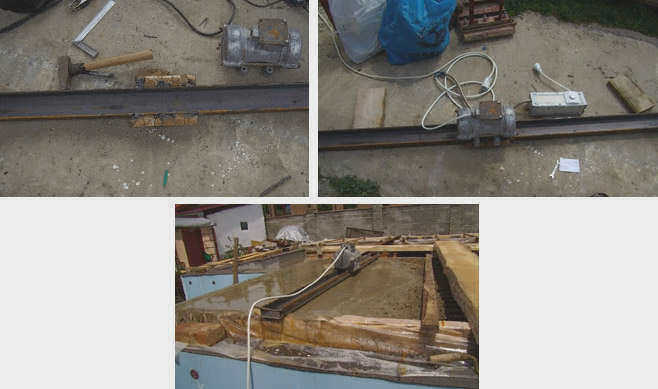

Установка металлической планки

Для многих мастеров основная сложность заключается в отсутствии сварочного аппарата и навыков его использования. В этом случае сварка деталей заменяется резьбовым соединением.

Вам потребуется:

Стальной швеллер, секционная труба или алюминиевая рейка необходимой длины (1,5-2 метра или более);
2 уголка 4х4 размером 20х25 см или отрезки швеллера;
2 куска трубы или арматуры для скоб соответствующей длины;
вибрационный двигатель, электродвигатель или двигатель внутреннего сгорания (например, от бензопилы или мотоцикла, включая сцепление).

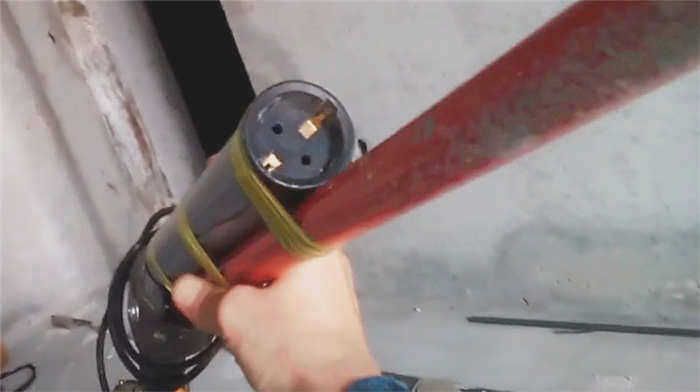

Как удобнее подключить шлифовальную машину

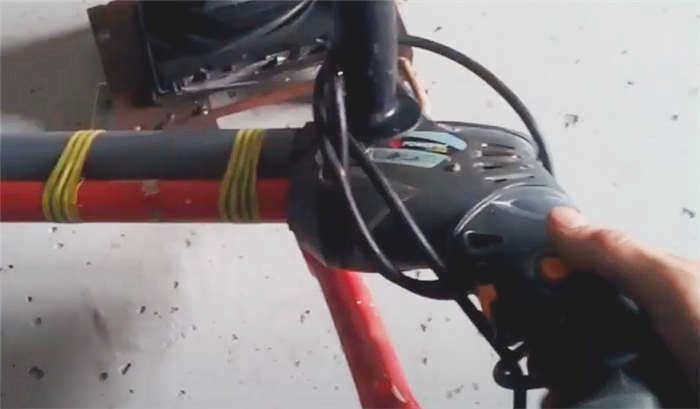

В этом случае можно просто соединить розетку с длинным резцом, который будет подключен к вилке шлифовальной машины. Однако есть идея получше. Простой способ сделать это – найти в шкафу магазина старую дрель со сгоревшим двигателем. Двигатель будет удален, но все остальное будет использовано.

Для начала от дрели отсоединяются провода, которые будут использоваться для питания шлифовальной машины. Затем они пропускаются через небольшой отрезок трубы диаметром 50 мм и подсоединяются к круглой розетке от удлинителя. Если соединить все вместе, получится что-то вроде пистолета с довольно длинным и толстым стволом.

Теперь, когда дрель подключена к розетке, на нее будет подаваться напряжение, но только при нажатии клавиши. При этом, чем сильнее оператор нажмет, тем большее напряжение поступит на шлифовальную машину. Остается прикрепить полученную конструкцию к фрезе, что можно сделать с помощью обычного скотча.

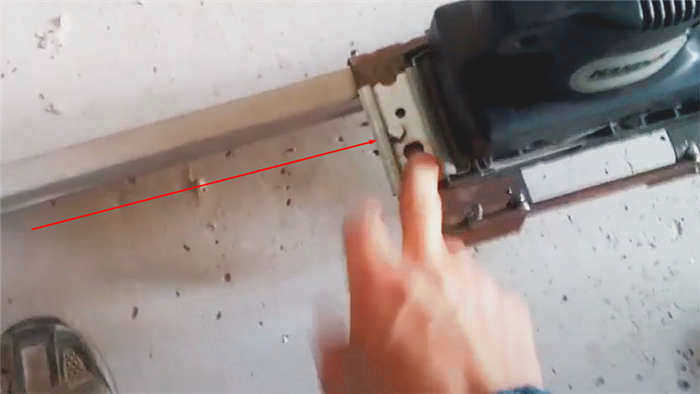

Крепление шлифовальной машины

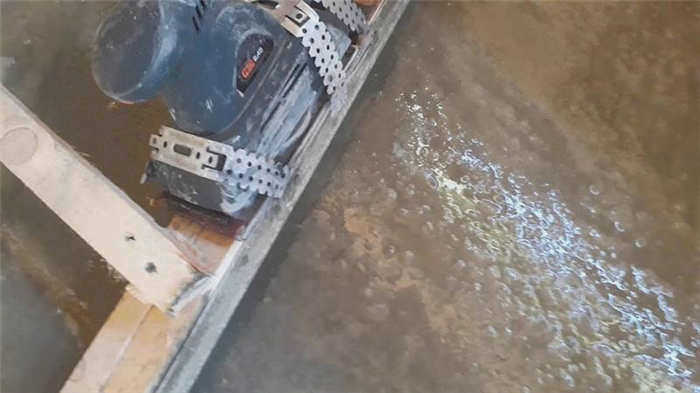

Шлифовальную машину можно прикрепить к платформе с помощью двух кусков DIN-рейки. Они должны быть прикручены таким образом, чтобы электроинструмент можно было зажать винтами с обеих сторон. Элементарные зажимы, которые при необходимости очень легко снимаются, и виброшлифмашину можно использовать по назначению.

Этапы монтажа

– изготовить хомуты из арматуры, придав им изогнутую форму, и приварить их к профилю с помощью сварочного аппарата;

– усилить крепление сваркой с помощью саморезов;

– оснастите верхнюю часть кронштейнов изоляционным материалом, в качестве которого может выступать резиновая трубка или толстый слой изоляционной ленты;

– Прикрепите электродвигатель к профилю с кронштейнами и убедитесь, что он точно отцентрирован, чтобы вибрации равномерно распределялись по всему правилу (в качестве крепежа используются 2 металлические скобы);

– Приварите направляющую к профилю и закрепите соединение шурупами (в 3-4 местах);

– Прикрепите стартер к одному из кронштейнов (это можно сделать и на двигателе);

– Прикрепите кабель к профилю на двигателе;

– Подсоедините кабель, соединяющий стартер с двигателем, изолируйте соединения;

– Подключите розетку к свободному концу кабеля;

– Выполните пробный запуск.

Справка! Установка бензотриммера проста, так как нет необходимости в подключении кабеля.

Советы/рекомендации

– Специалисты рекомендуют фиксировать раму стяжки в трех точках. Это обеспечит стабильность и надежность соединения.

– Не используйте самодельный прибор для работы, где ожидаются большие нагрузки, не рассчитанные на мощность двигателя. Это сократит срок службы прибора.

– Идеальным решением является сборка конструкции из 4 отдельных частей. Это поможет разобрать инструмент при необходимости, перевезти его на другую строительную площадку и исключить влияние одной части на другую.

– При уплотнении бетонного покрытия двигайтесь спокойно и равномерно проходите по всем участкам обрабатываемой площади.

– Толщина слоя бетона должна соответствовать мощности двигателя машины. В противном случае хорошее уплотнение не будет достигнуто.

– Если во время стяжки на некоторых участках происходит усадка бетонной смеси ниже определенного уровня, рекомендуется добавить больше раствора.

Залогом долговечности домашней машины является соблюдение правил эксплуатации.
