Вибростол своими руками для производства тротуарной плитки

Учитывая большую нагрузку на конструкцию, материалы для вибростола должны быть надежными и иметь хороший запас прочности.

Как сделать вибростол для изготовления тротуарной плитки своими руками

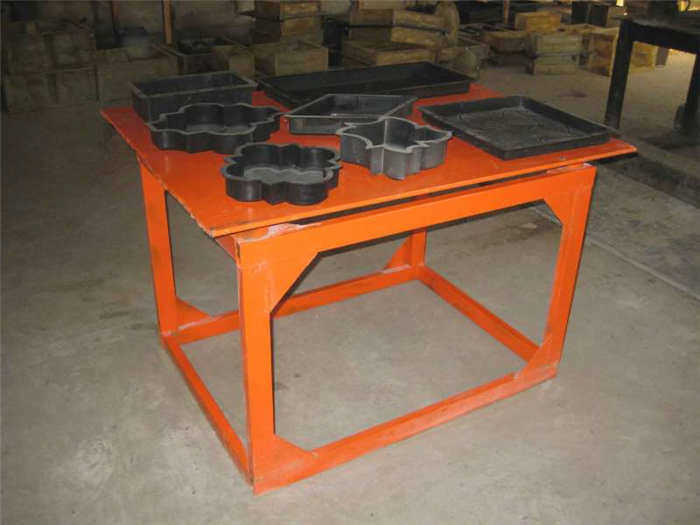

Крупные бренды, производящие фигурные элементы мощения (ФЭМ – профессиональное название тротуарной плитки), используют стол для формовки и расформовки, чтобы повысить производительность и сократить ручной труд. Индивидуальный подрядчик может производить небольшие партии ФЭМ с помощью стола для формовки тротуарной плитки, используя металлопрокат или подручные материалы (например, использованные автомобильные покрышки).

При проектировании станка для производства тротуарной плитки своими руками отечественный производитель должен определиться со следующим:

• размер виброплощадки;
• материалом, конструкцией и размерами станины;
• Использование вибратора заводского изготовления или установка эксцентрика на существующий электропривод.

Производительность домашнего оборудования зависит не от размера виброплощадки, а от технологии. Точнее, от соотношения воды и цемента в бетонной смеси:

• Обычный бетон нельзя извлекать из формы раньше, чем через сутки;

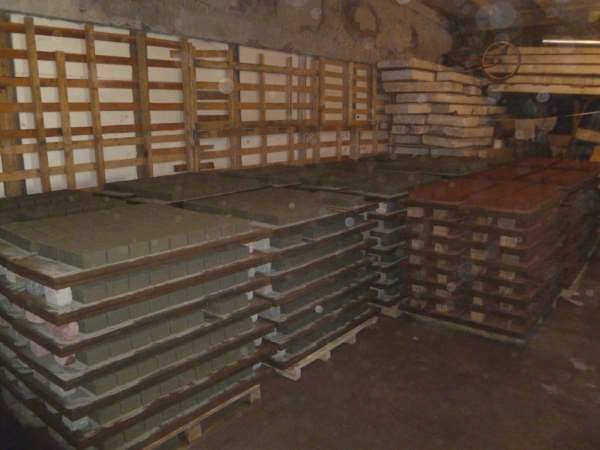

• После уплотнения формы укладываются в штабель максимум в 15 рядов, и каждая часть заворачивается в фольгу;

Для сушки тротуарной плитки в формах требуется много места.

Важно! Если вы используете полусухой бетон с низким соотношением В/Ц, сократите время выдерживания в формах до половины (12 часов), что также не окажет существенного влияния на производительность.

Если же дополнить самодельный вибростол для укладки подъемным прессом, то вибропрессованные элементы укладки можно сразу же извлекать из форм, сушить вручную, не опасаясь, что изделие разрушится. Однако вместо полимерных форм в этой технологии используются металлические пуансоны и штампы.

Технология изготовления вибростола

Перед тем как изготовить вибростол из металлопроката, необходимо учесть следующие детали:

• лучшим вариантом для соединения элементов конструкции являются заклепки, которые способны долгое время выдерживать вибрационные нагрузки без разрушения;
• на практике сварка используется в 99% случаев, поэтому плита пола крепится к станине с помощью демпфирующих пружин;
• высота подбирается в зависимости от потребностей мастера, обслуживания привода и используемой технологии FEM;

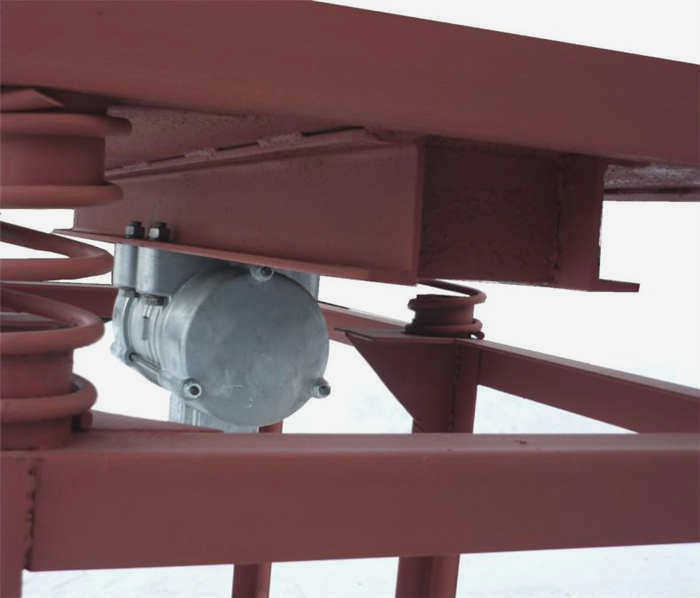

• вибратор всегда крепится к верхней плите с помощью зажимов или к приваренной к ней снизу платформе.

Наиболее экономичным и рациональным решением для мастера-самоучки является следующий вариант:

• сборная конструкция вибростола, необходимая для производства садовых бордюров, дренажных желобов и фигурных элементов мощения в требуемом количестве на месте;
• после укладки дорожек и парковок вибратор переносится на виброплиту для окончательного выравнивания и уплотнения облицовки;
• виброплита трансформируется в круглый стол машины.

Универсальный вибростол является разборным.

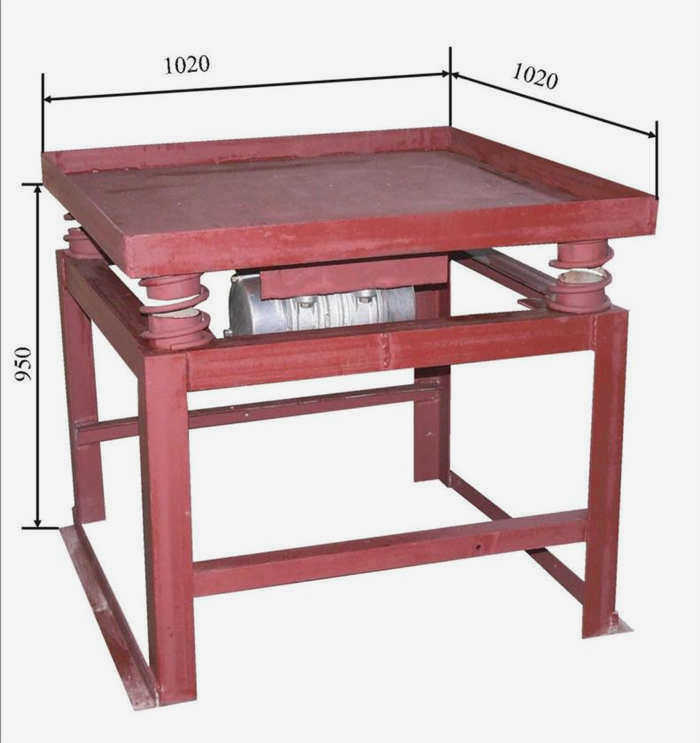

При определенных условиях для большей устойчивости лучше использовать платформы размером 0,4 x 0,8 м или 0,6 x 0,8 м. Свободная высота подставки составляет 0,8 м, а с подпружиненной платформой высотой около 0,9 м она удобна для пользователей ростом от 150 до 185 см.

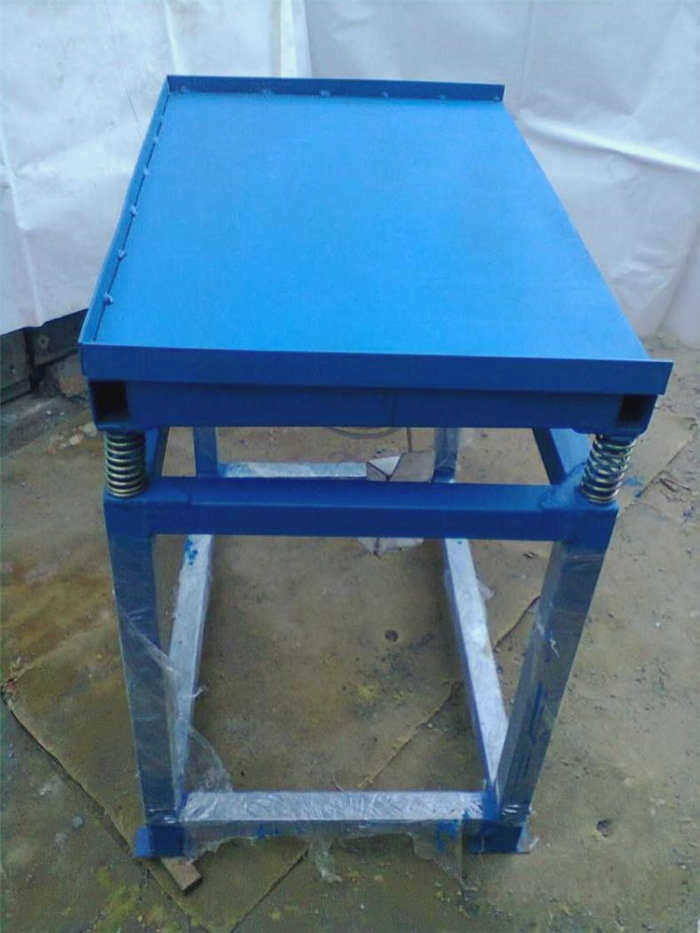

Подставка

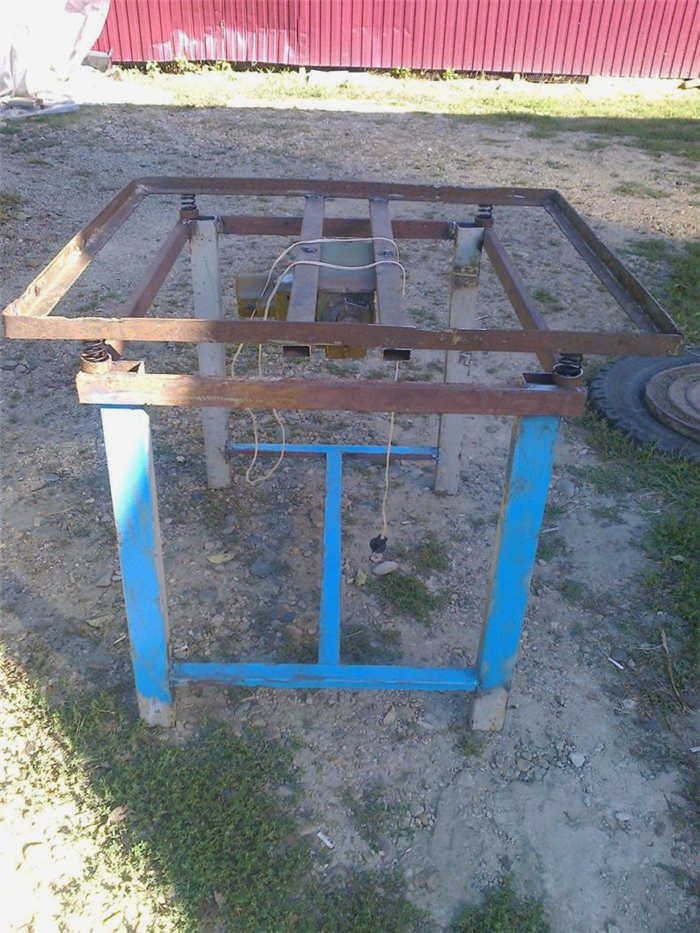

Вам понадобится электрическая шлифовальная машина с металлической оснасткой и сварочный аппарат. Вы можете выбрать любой эскиз встряхиваемого стола или принять другие размеры для конструкции рамы. Конструкция построена в соответствии со следующей процедурой:

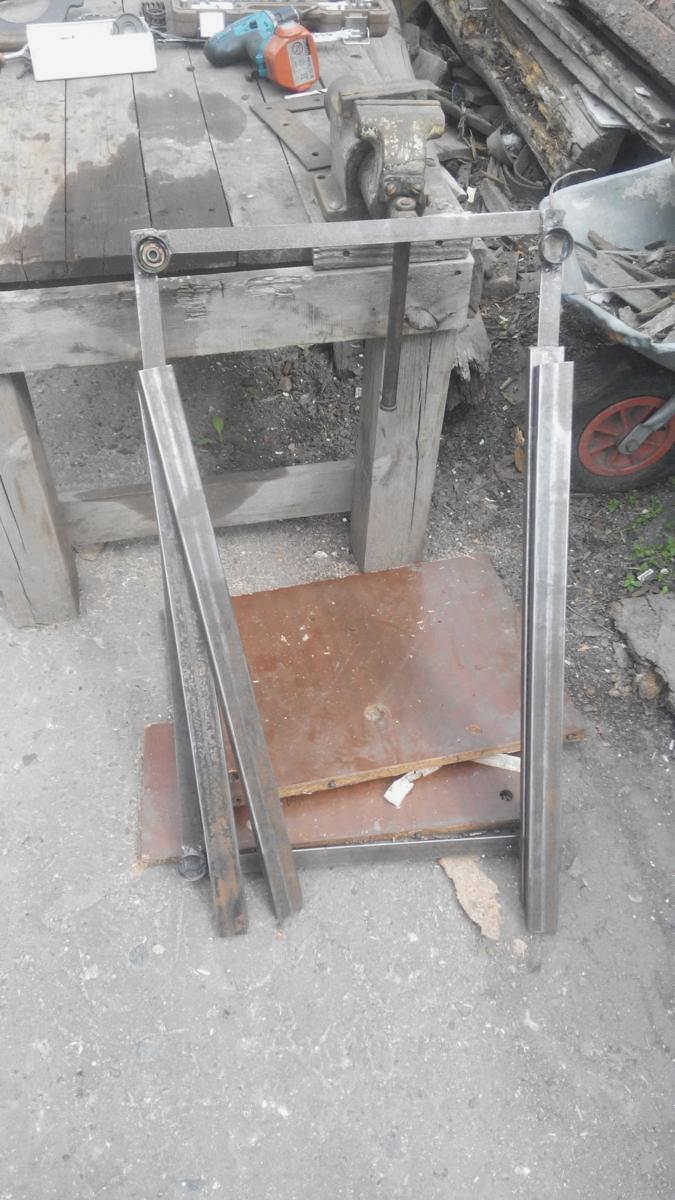

• Сварка двух одинаковых рам из углового железа;
• Сборка кровати путем приваривания 4 стоек к рамам.

Назначение вибрационного стола

Компактный и сделанный своими руками вибрационный стол имеет множество применений.

Он может быть использован для:

• Создания небольших партий продуктов для домашнего использования;
• Производства блоков из пенобетонной смеси;
• Уплотнения цемента и асфальта;
• Уплотнения форм для мощения;
• Производство бетонных заборов.

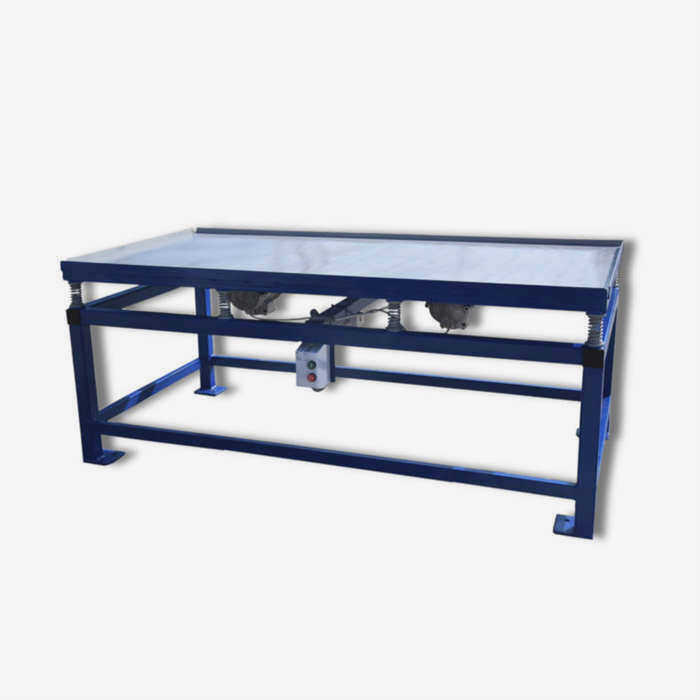

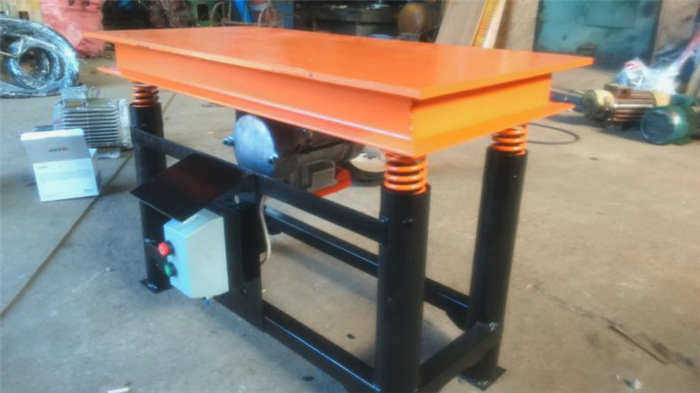

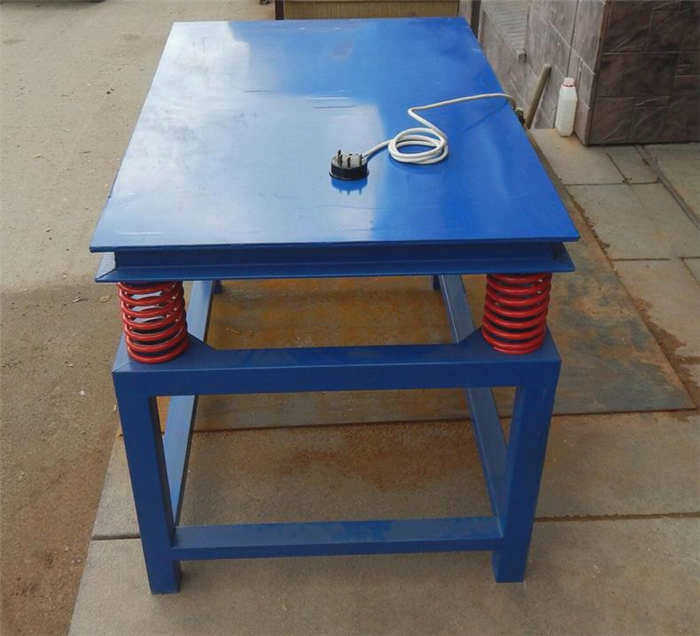

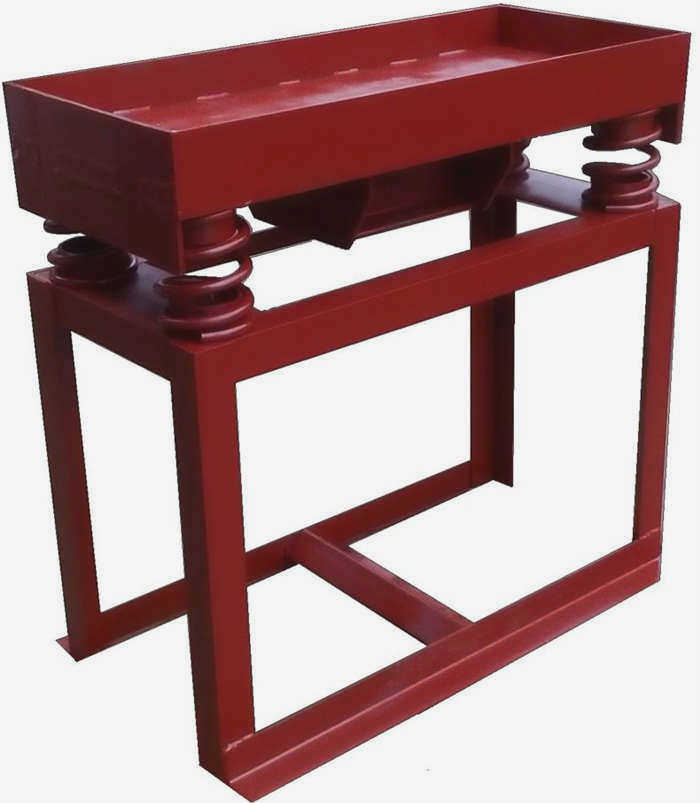

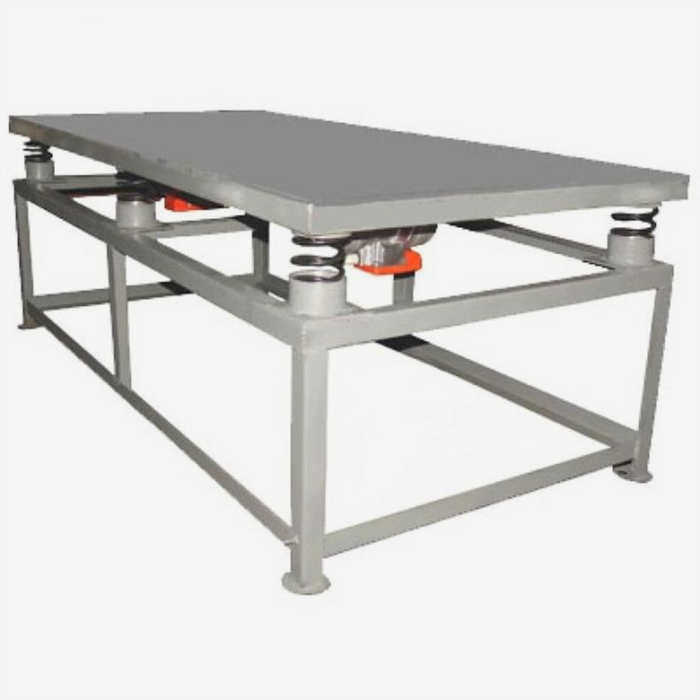

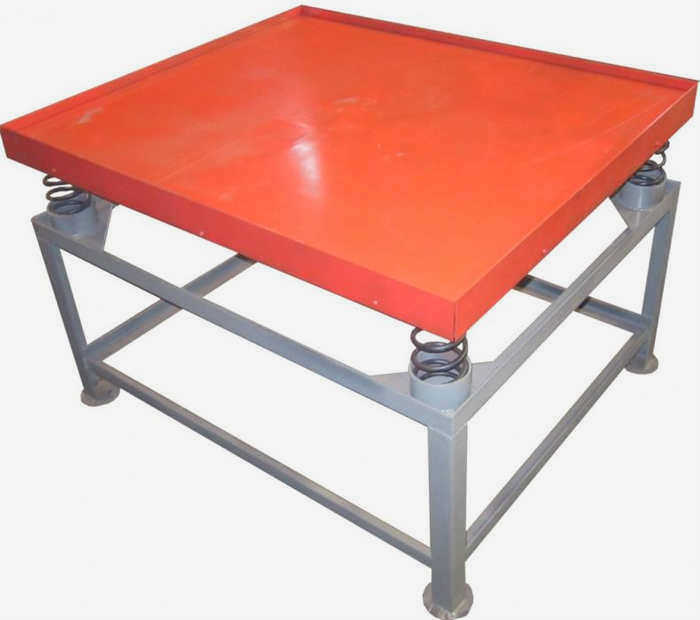

Конструкция вибростола

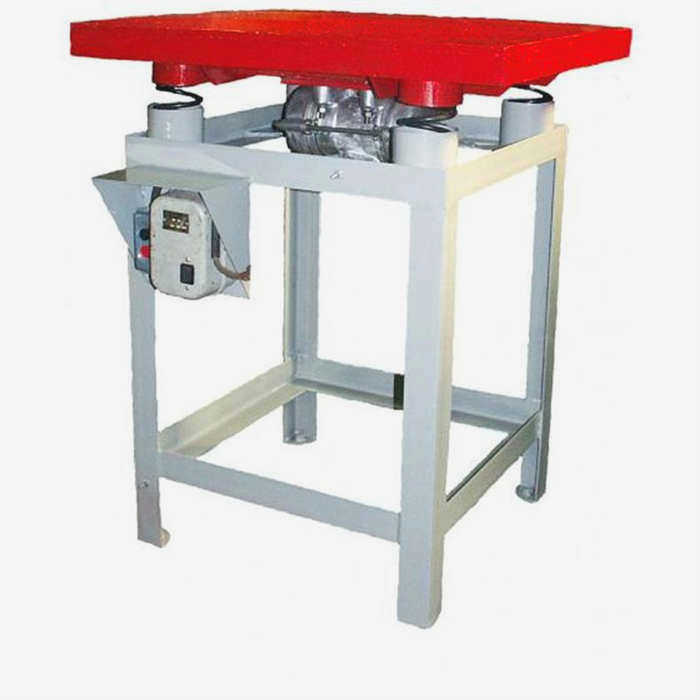

Основные компоненты малого вибростола:

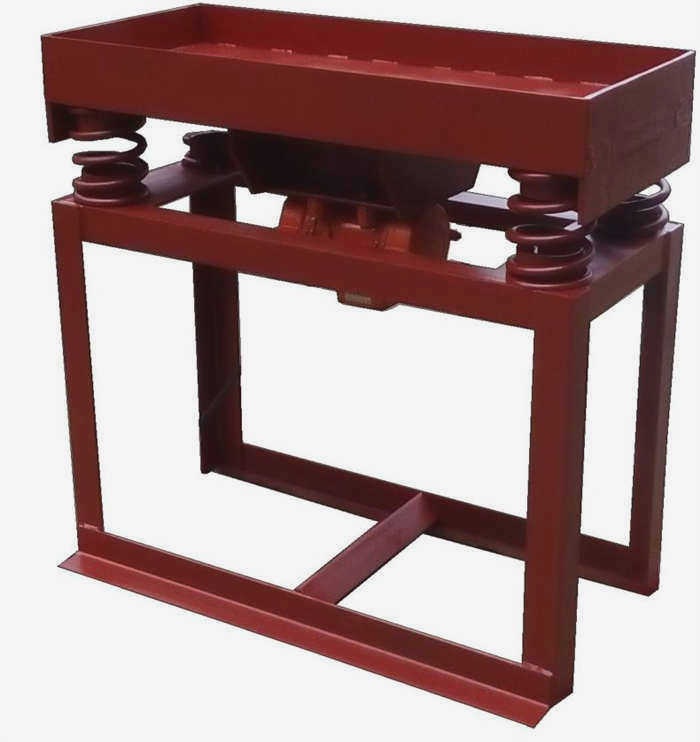

1. Рама из высокопрочной стали. Состоит из вертикальных стоек и горизонтальных перемычек.
2. Рабочая плита. Имеет форму горизонтальной плиты с формованными ребрами для ограничения подвижности.
3. Вибрационный двигатель.
4. Скользящий монтажный узел. Соединяет плиту со стойкой.
5. Автоматический стартер. Запускает и отключает питание двигателя машины.

Пошаговая инструкция

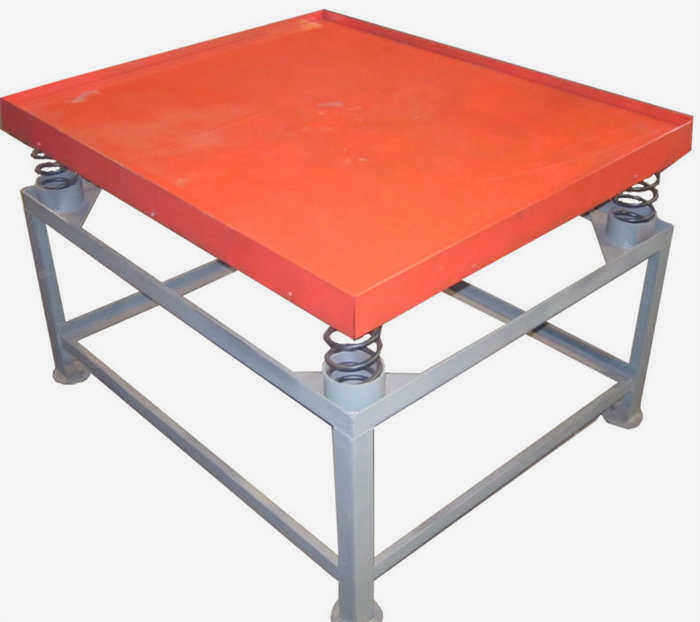

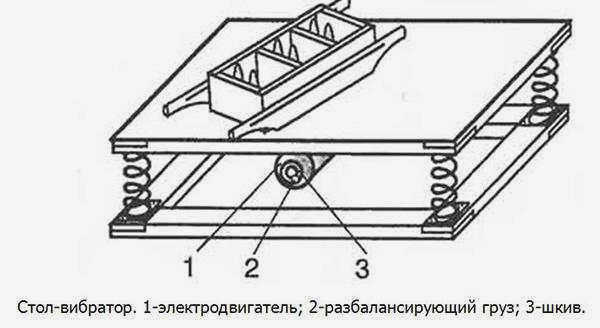

Прежде чем сделать вибростол для изготовления тротуарной плитки своими руками, важно понять, как он устроен и как работает. Основная поверхность, которая является рабочей, крепится к стойке основания с помощью специальных пружин. Это происходит, когда стол изготавливается с горизонтальной вибрацией. Для вертикального варианта пружины заменяются подвесами.

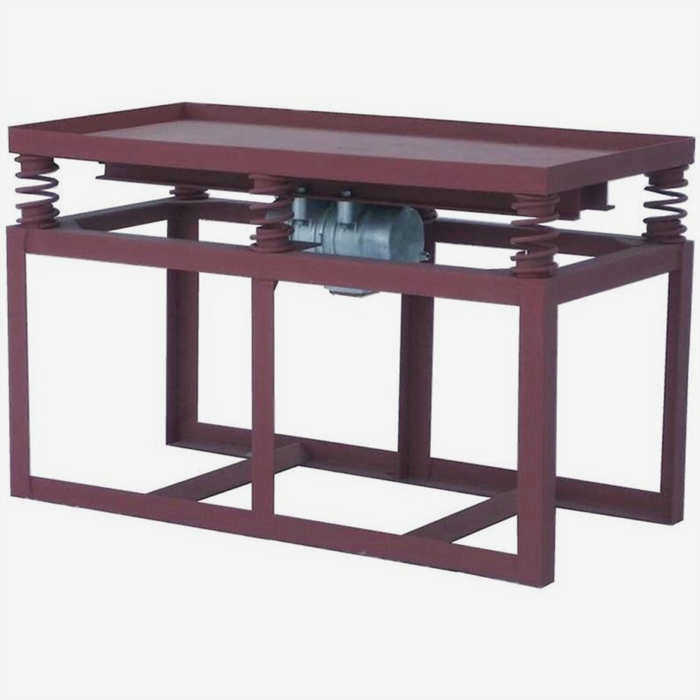

При включении электродвигателя достаточной мощности с эксцентриком на валу, столешница начинает вибрировать. Необходимая частота движения достигается за счет смещения центра тяжести. Чтобы на столе было удобнее работать, стоит учесть высоту ножек, на которые ставится основание.

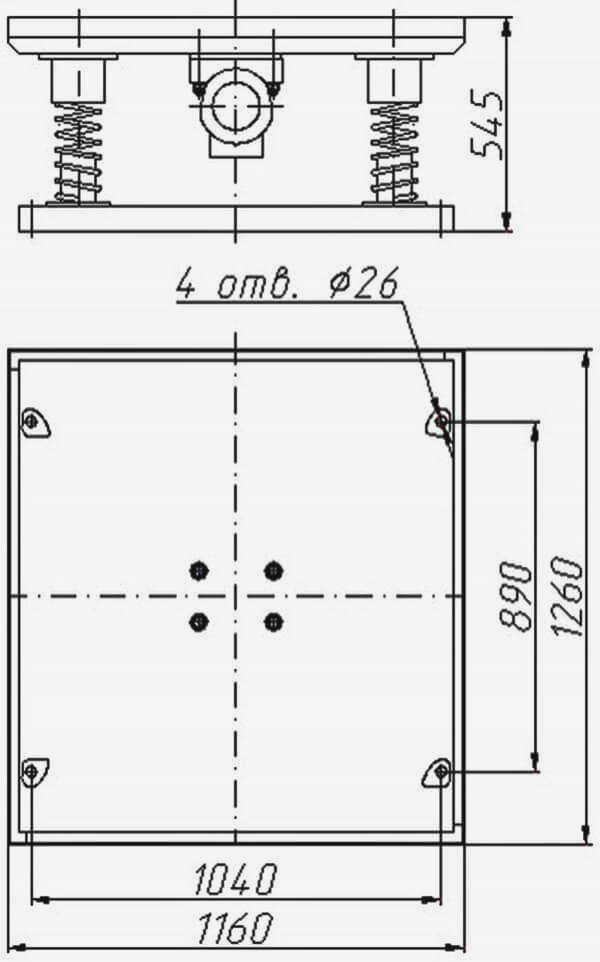

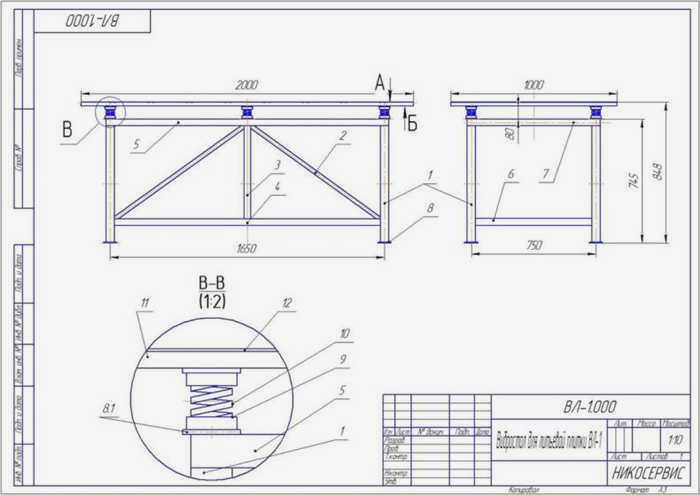

Первое, с чего нужно начать перед изготовлением стола, – это сделать полный чертеж с учетом всех деталей. Важно, чтобы на схеме были указаны размеры каждой детали. Если устройство будет изготавливать новичок, лучше выбрать простой вариант вибростола, который легко собрать и обслуживать. Более продвинутая конструкция предназначена для тех, кто имеет опыт. Она обычно оснащена дополнительными функциями.

Прежде чем приступить к раскрою, следует еще раз все измерить, чтобы все детали точно подошли друг к другу. Чертежи обычно начинаются с базовой рамы. Здесь важно учесть высоту, способ крепления к полу и размеры рабочей поверхности. Следует понимать, что пружины будут располагаться по углам, а также в основных точках вибрационного устройства.

Заранее продумайте, где будет располагаться двигатель. В идеале он должен находиться как можно ближе к центру масс вибростола. Эксцентриковый элемент должен быть размещен на валу двигателя или на приводе, как можно ближе к центру масс вибростола. Необходимо также учитывать количество форм для укладки тротуарной плитки. Готовую плитку можно снять дома вручную или с помощью насадки на форму.

Резка

Оптимальный размер каждой детали должен быть определен на чертеже, в соответствии с этим осуществляется резка. Размер вибростола определяет необходимый объем производства. Количество изделий, которые необходимо изготовить за один раз, определяет площадь блоков.

Отделка

Когда вибростол полностью собран, остается только установить электродвигатель и убедиться, что все провода подключены правильно. Необходимо установить дополнительный потенциометр для автоматической регулировки скорости вращения двигателя и, соответственно, частоты вибрации. Чем больше ток, подаваемый на двигатель, тем сильнее будет вибрация. Очень удобно, если стол мобильный, тогда основная часть электрики монтируется на основании, а к самой раме подсоединяется только удлинительный кабель. Не забудьте об обязательном заземлении.

Завершающим этапом строительства вибростола является покраска. Начните с предварительной очистки металлических поверхностей. Для этого лучше всего использовать шлифовальную машинку, а затем наждачную бумагу. Особое внимание следует уделить сварным швам, так как они наиболее подвержены коррозии.

Лучше всего покрасить их специальными красками, например, грунт-эмалью. Важно, чтобы она была рекомендована для металлических изделий и защищала от ржавчины. В этом отношении не стоит экономить и лучше всего выбирать высококачественную продукцию от известных фирм. Стоит отметить, что хорошие краски есть как у зарубежных, так и у отечественных производителей.

При покраске, после нанесения первого слоя, необходимо дать ему полностью высохнуть. Только после этого наносится второй слой краски. При необходимости можно нанести и третий, чтобы максимально защитить вибростол.

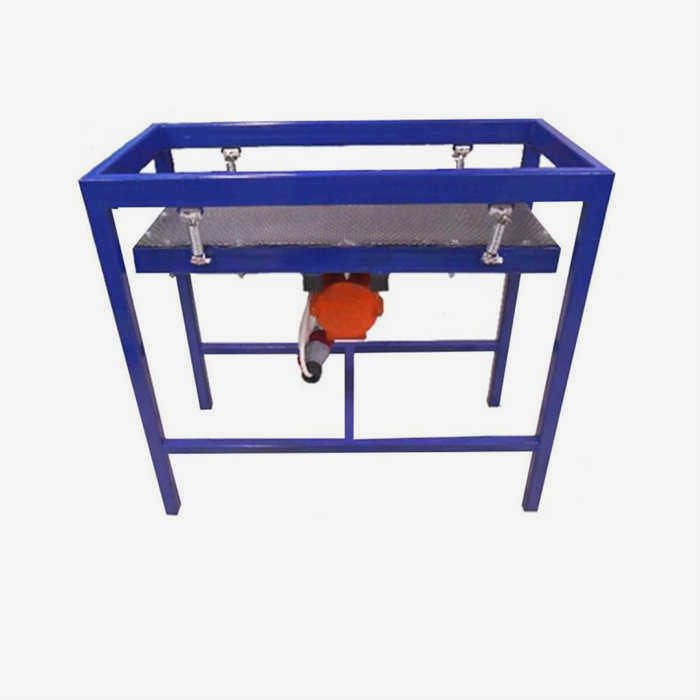

Столы для изготовления плитки могут быть дополнены различным оборудованием. Например, их часто оснащают просеивателем песка. В этом случае электропривод закрывается корпусом из листового материала.

Под ним размещается воронка из плотной ткани или оцинкованного металла. Что касается самой виброплощадки, то ее заменяет сетка.

О том, как сделать вибростол для тротуарной плитки своими руками, смотрите в видео ниже.

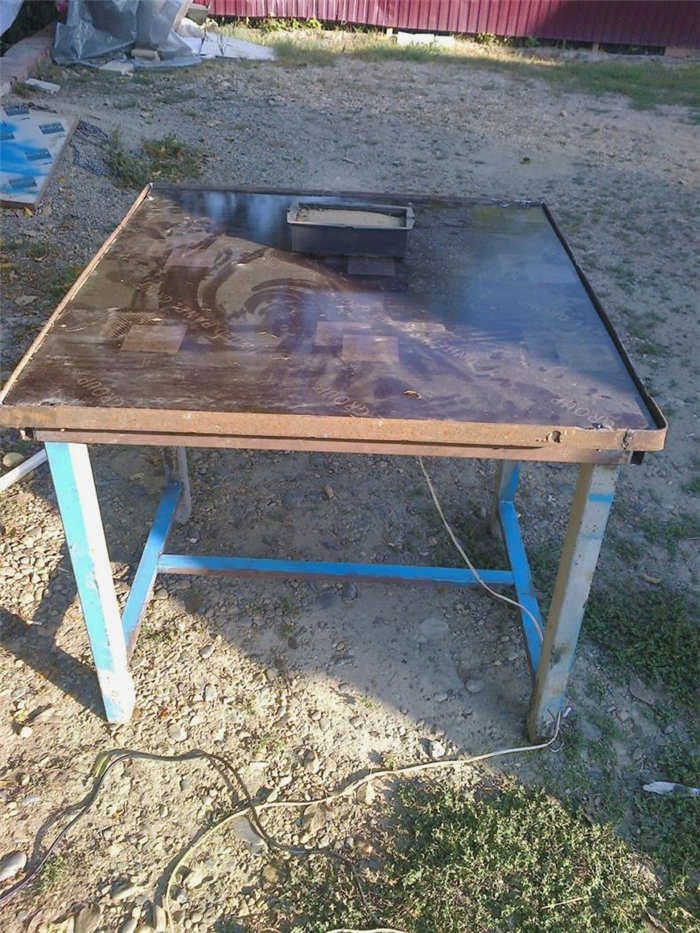

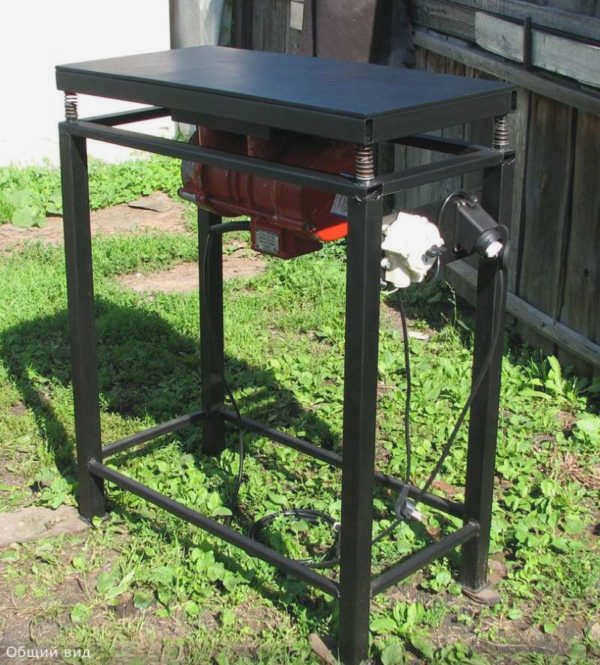

Упрощенный вариант: как сделать вибростол своими руками из подручных материалов

Если постоянное использование не планируется, можно использовать более простой и компактный вариант. Скорее всего, его хватит всего на десять-двадцать нагрузок.

В этом случае в качестве столешницы используется массивная плита (12…18 мм) из ДСП, OSB или другого подобного материала, нижняя рама изготавливается из уголка или швеллера. Стандартные размеры такого изделия составляют 70х70 см. Ниже приведен сборочный чертеж такого вибростола.

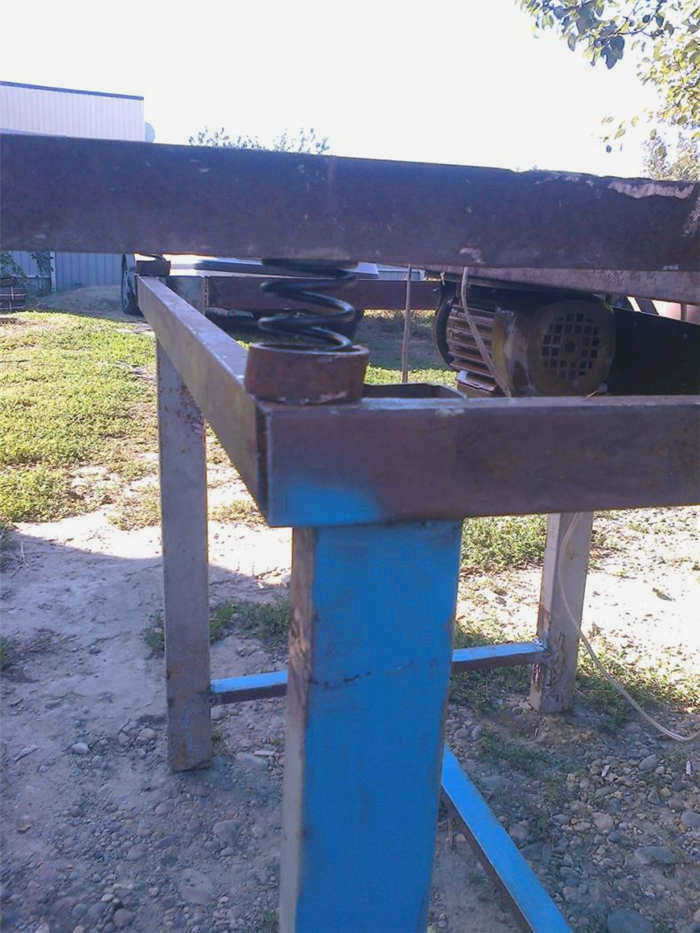

Пружины крепятся, как и в предыдущем варианте, на гайках (крепятся к задней части столешницы) и шпильках/болтах, вкрученных/вваренных в раму, с уплотнительными элементами. Для крепления двигателя к столешнице необходимо закрепить на ней металлическую пластину толщиной не менее 2-3 мм. Двигатель крепится с помощью саморезов.

В качестве двигателя для вибростола может использоваться привод от стиральной машины или самодельное устройство. Высота столешницы зависит от размера двигателя – во время работы он не должен касаться опоры (стола или пола).

Вибрационный стол с ручным приводом

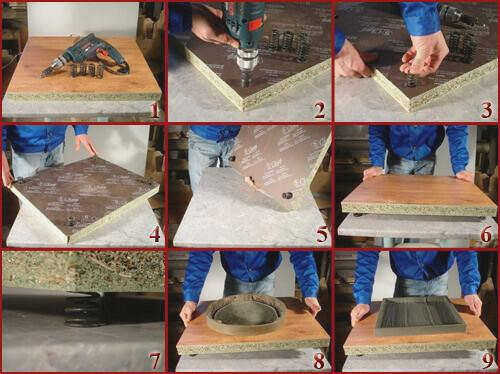

Еще более простая модель, чем вибростол с электродвигателем для домашнего использования, показана на фото ниже.

Опять же, используется ДСП или ДВП, но толщиной не менее 20-32 мм. Легко рассчитать необходимую толщину: она должна составлять не менее 1/3 высоты пружины.

Амортизаторы вставляются в отверстия, просверленные по краю столешницы. Края отверстий должны находиться на расстоянии не менее 3-5 см от края доски, а глубина отверстия не должна превышать 2/3 толщины доски.

Вибрация в этом случае искусственная.

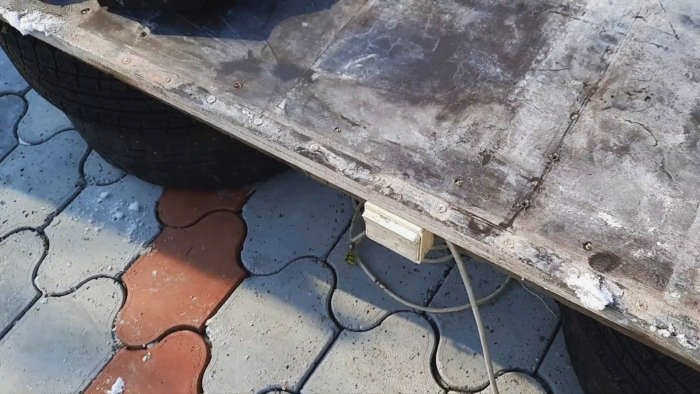

Самый экономичный вибростол своими руками из дверей, шин и двигателя стиральной машины

При производстве тротуарной плитки или других бетонных изделий очень важно хорошее уплотнение раствора. Это невозможно без использования вибростола. Такое необходимое оборудование на самом деле очень простое, поэтому его легко сделать своими руками с минимальными вложениями.

Материалы:

• старые автомобильные покрышки – 4 шт;
• деревянная доска или лист
• доски;
• Электромотор со шкивом. Хорошо подходит электродвигатель от стиральной машины.
• Шурупы по дереву;
• выключатель;
• кабель с вилкой.

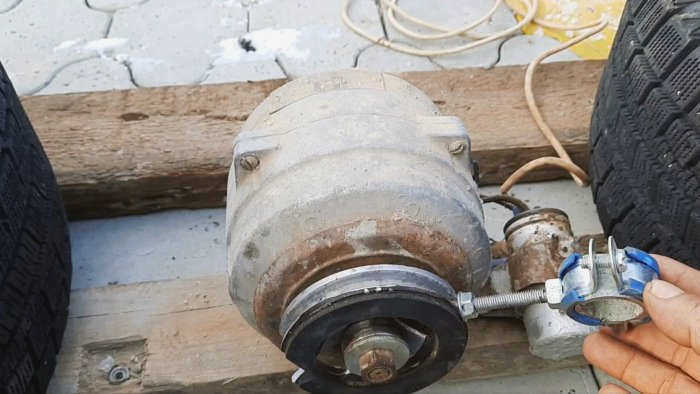

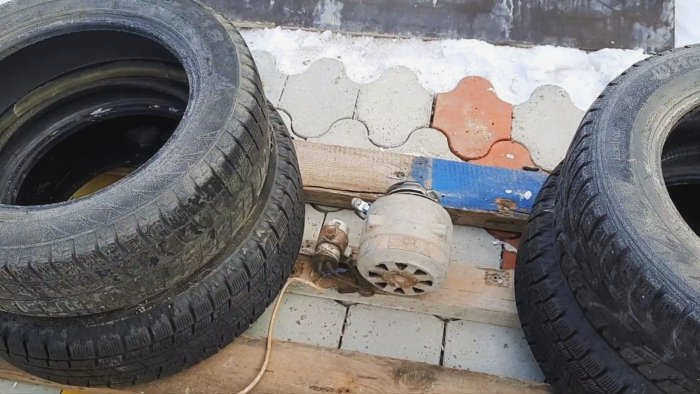

Основание стола состоит из двух параллельно расположенных досок. К ним посередине прикручен двигатель с эксцентриком. Эксцентрик представляет собой шкив с пазом на одной стороне для дисбаланса. Напротив него находится болт с грузом, в данном случае трубчатым зажимом. Таким образом, вращение двигателя будет сопровождаться сильным дребезжащим звуком.

С каждой стороны двигателя на доски укладываются по две шины. Они удерживаются саморезами, вкрученными через соседние боковые стенки. Эти стойки также крепятся к доскам саморезами.

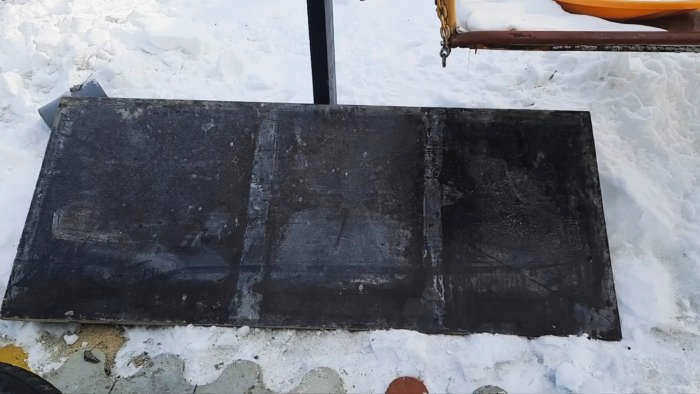

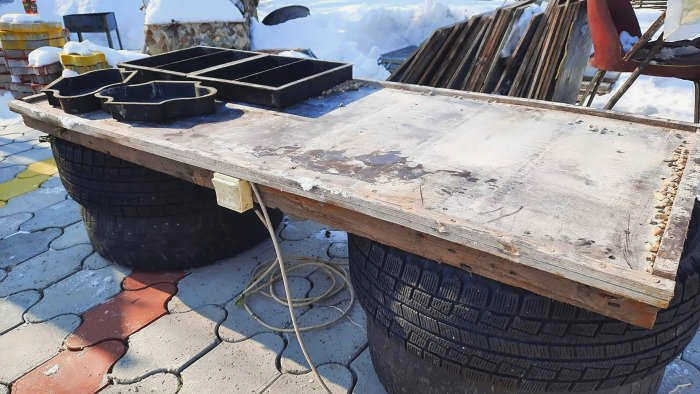

Затем стол переворачивается и ставится на рельсы, которые служат ему ножками. Теперь столешница устанавливается на доску. Это может быть старая дверь, деревянная доска или металлический лист. Столешница прикручивается к доскам.
