Знак вопроса Я обозначил зону, которую невозможно охватить и которая исключает такую ситуацию, лучше поставить больше камер, чтобы охватить 100%.
Видеонаблюдение для дачи своими руками
Ниже приведен мой опыт, как сделать все за 20 000 рублей.
Смотрите сами
Цены на китайские камеры в России в 2,5-3 раза дороже + накидывают компании 100-130% за установку. Если учесть, что можно все сделать самому и купить камеру в Китае напрямую, то экономия получается в 3 раза.
Чистая экономия составит 40-60 тысяч рублей.
В этом видео я все подробно объясняю (у кого нет времени читать, а смотреть видосом удобнее)
МОИ СОВЕТЫ ПО УСТАНОВКЕ ВИДЕОНАБЛЮДЕНИЯ
ДЛЯ ДАЧИ (ЗАГОРОДНОГО КОТТЕДЖА)
Прежде всего, подходим к бюджету – оптимальное соотношение цена-качество. Я не рассматриваю брендовые камеры, такие как Dahua или HickVision, их цена в Китае в 2 раза выше, а в России комплект видеонаблюдения из 8 камер будет стоить более 60 000 рублей.
Я протестировал все известные бренды и типы камер.
Да, камера "Хиквижен", изображение лучше, но не настолько, чтобы переплачивать в 2 или 3 раза. Есть альтернативные варианты, например, Reolink.

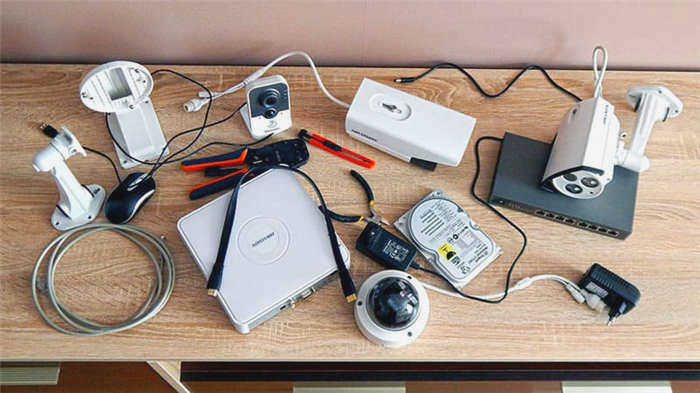

ЧТО ВХОДИТ В КОМПЛЕКТ ВИДЕОНАБЛЮДЕНИЯ
Это базовый набор
- Камеры (минимум 4, лучше 6-8)
- Видеорегистратор
- Жесткий диск для видеорегистратора всегда продается отдельно и стоит в два раза дороже, чем сам видеорегистратор.
- Телефонная станция
- Маршрутизатор с SIM-картой (мы хотим иметь возможность отправлять фотографии на электронную почту и просматривать их на телефоне)
- Кабели и их прокладка (укладка) – это занимает больше всего времени.
Пример мониторинга для виллы

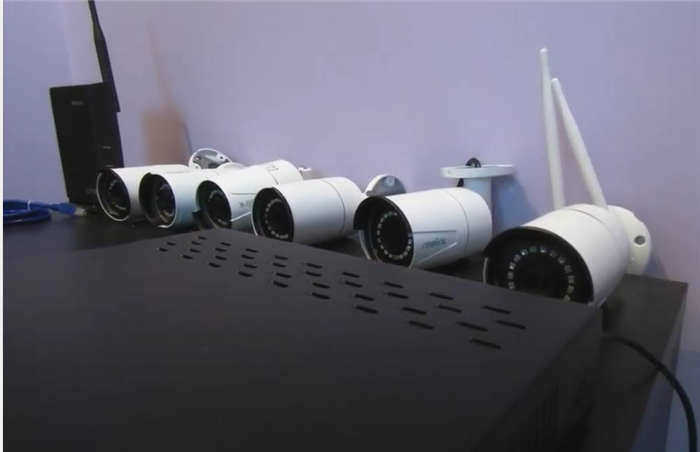

О каком оборудовании я бы позаботился сейчас. Вот камеры, которые я рекомендую заказать тем, кто хочет охватить свой коттедж системой видеонаблюдения
Часть 1 – установка, подключение, настройка
Для начала давайте познакомимся с "виновником" этого небольшого приключения.

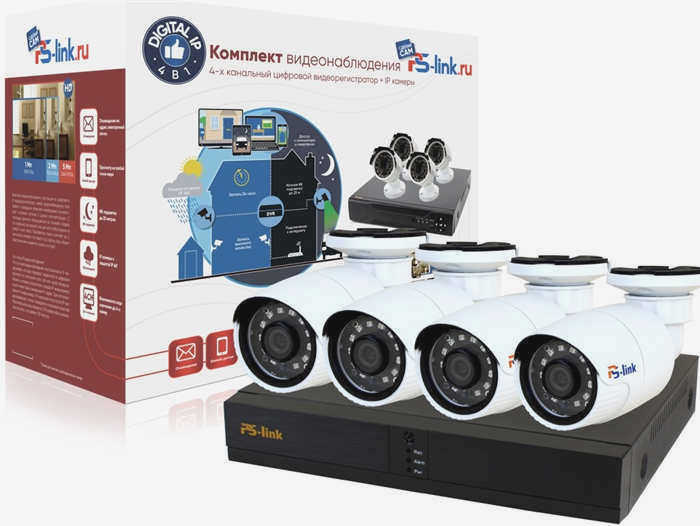

Комплект поставки аналогичен. В комплект входят:
- Видеорегистратор с жестким диском и встроенным POE
- 4 уличные IP-камеры с ИК-подсветкой
- Мышь
- 4 кабеля по 10 м (могли быть приобретены заказчиком отдельно).
Временных рамок для установки не было. Желательно было успеть к началу ремонтных работ внутри дома. Мы справились с этой задачей в течение нескольких дней.
Мы выбрали лучшие места для камер и начали крепить их к обшивке дома. Внешняя часть дома была сделана из черепицы (честно говоря, я не очень хорошо разбираюсь в строительных материалах). Мы сверлили аккуратно, потому что в наличии был только один кусок такой кровли. Основание дома было деревянным. Было легко просверлить отверстия в изоляции и проникнуть внутрь.
После установки каждой камеры ее проверяли, чтобы убедиться, что она работает правильно. Чтобы кабель можно было переподключить до завершения монтажных работ. Наконец, все было подключено к видеорегистратору без каких-либо проблем. Оставалось только настроить его.
Переведенное программное обеспечение видеорегистратора было на ржавом русском языке. Иногда смысл пункта не совпадал с его названием. Мы нашли на youtube настройки с похожей прошивкой, в некоторых случаях ориентируясь на значки в меню. Ну и танцы с бубном никто не отменял.
Настройка заключалась в оптимальном использовании места на жестком диске. Хотелось бы, чтобы не было лишнего видео и не терялись важные моменты. Регистратор поддерживает функцию обнаружения движения. Он настраивается путем маркировки квадратов на видео, что определяет изменения в изображении. Единственным недостатком является отсутствие предварительной буферизации видео. После обнаружения запись начинается с задержкой.
Часть 2 – все хорошо, но хочется лучше.
Ну, кто не хочет лучше. В очередной раз ко мне обратились. Все работает хорошо, но я хочу видеть, что происходит в стране, дома, в городе, лежа на диване.
После некоторых раздумий я еще раз осмотрел видеорегистратор. У него есть подключение через порт Ethernet. То есть он подключен к интернету. Вопрос в том, как я могу удаленно просматривать камеры через веб-интерфейс? Подключение к интернету можно настроить только с помощью роутера с поддержкой 3G/4G модема. Но зайти на видеорегистратор с серым IP адресом не получается. Я нашел два способа.

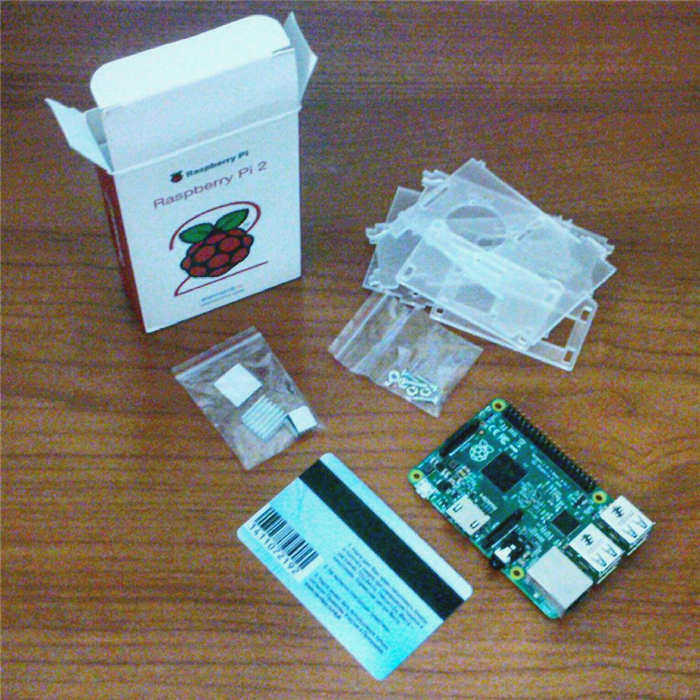

Способ 1. у меня без надобности валялся Raspberry Pi 2. можно установить его и настроить подключение через hamachi.
Способ 2. тот, который мы использовали. Оказывается, DVR имеет собственное облачное хранилище на xmeye. Есть также приложение для Android.

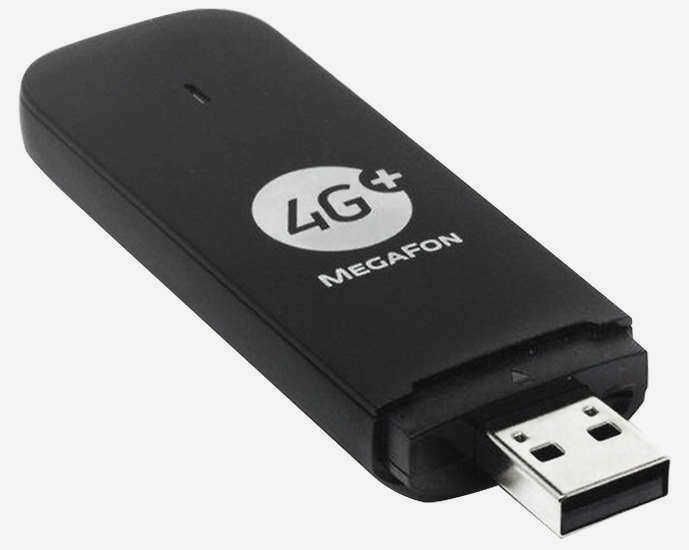

Не думая, мы начали искать роутер и USB-модем. Выбрали роутер, не помню какой марки, но это не важно, мы отнесли его обратно в магазин. А USB-модем был более простым выбором, исходя из мобильной сети в деревне. Оказалось, что это мегафон.
Мы начали собирать все вместе: диктофон – роутер – USB-модем. И тут началось самое печальное – как бы я ни пытался настроить соединение на роутере, он не подключался к интернету.
Я подумал, что придется отказаться от этой затеи с интернетом. А может быть, это был программный сбой? Я решил рискнуть и поискал последнюю версию прошивки на маршрутизаторе. И действительно, она нашлась. Но даже после обновления прошивки подключение к Интернету не работало.
USB-модем был последней модели. И, скорее всего, прошивка, поддерживающая это новое устройство, еще не была выпущена. К сожалению, я решил не сдаваться и предложил попробовать другой маршрутизатор, хотя это было неудобно.
Мы вернули маршрутизатор, и я выбрал другой. Который вы можете увидеть ниже.
Эффект от камеры.
Я понимаю, что серьезных грабителей вряд ли отпугнет работающая камера. Но и их появление в нашей не очень богатой и шикарной деревне маловероятно. А вот "карманные деньги" они могут получить. И мне кажется, что камеры в доме могут отпугнуть таких воров. Особенно тех, кто живет неподалеку и ворует инструменты и технику, пока хозяев нет дома. Поэтому я не стал прятать камеры, а постарался установить их так, чтобы они были хорошо видны и днем, и ночью благодаря работающим светодиодам и включенной подсветке.
Кстати, у камер наблюдения есть еще один "эффект".
Их наличие дает вам хорошую скидку на страховку. Я страхую свой дом для отдыха у того же агента, который помогает мне со страхованием третьих лиц – и получаю 30% скидку от стоимости полиса за камеры и новый красивый забор. Это не сделает вас богатым, но, по крайней мере, доставит вам глубокое моральное удовлетворение.

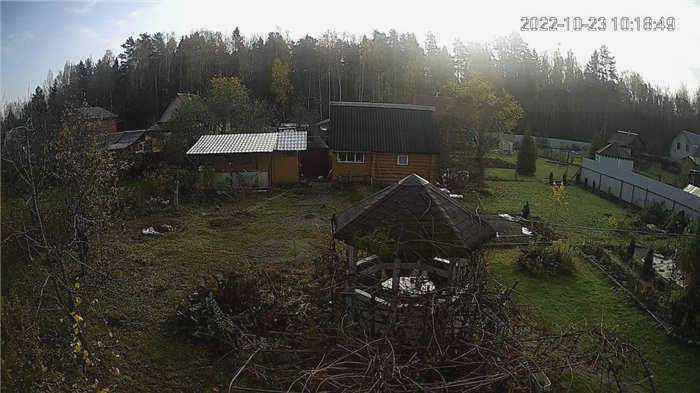

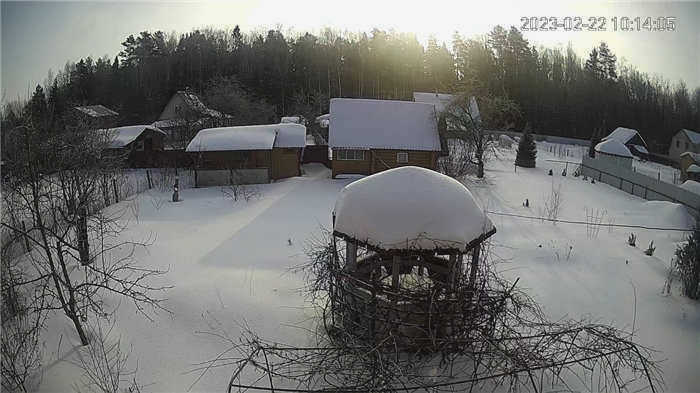

Области наблюдения
На основе интервью я определил зоны участка, за которыми необходимо вести наблюдение. Первая – между улицей и домом. Камера установлена в передней части дома и смотрит в сторону соседей справа. Это приводит к тому, что небольшой участок "за" камерой и между моим домом и соседским участком слева остается незаметным. Эта проблема решается с помощью системы "сосед". У соседа тоже есть камера, направленная на его вход, и он прекрасно видит через забор, что находится в моей "слепой зоне".
Я направляю другую камеру на задний двор, и она видит почти всю территорию.
Два небольших участка упущены из виду. Входная зона частично охватывается моей "передней" камерой, а камера, используемая другим соседом, – задней (между нами также есть забор). Пространство вокруг дома, которое не видит моя камера на заднем дворе, просматривается камерой соседа слева.
Сразу предупреждаю: ни я, ни мои соседи не предоставляем друг другу доступ к своим камерам. Однако у нас есть договоренность, что если мы замечаем проблемы, то немедленно сообщаем об этом друг другу.
Еще одна важная оговорка: ни мы, ни наши дружелюбные соседи не остаемся в коттедже зимой. Но напротив нас постоянно живет семья добрых и очень внимательных пожилых людей. Они регулярно информируют нас о том, что мы можем видеть с улицы (даже если ничего не происходит). Система "соседи" работает. Правда, ее возможности ограничены.
Расположение камер и другого оборудования
При построении системы видеонаблюдения в загородном доме важно учитывать не только количество камер и необходимое оборудование, но и такой немаловажный фактор, как производительность устройств видеозаписи и их расположение. В зависимости от модели, камеры наружного наблюдения имеют определенный угол обзора и дальность действия. Это определяет зону наблюдения. Оборудование для видеонаблюдения должно быть расположено таким образом, чтобы минимизировать количество участков, которые не попадают в поле зрения объектива. Также важно установить оборудование таким образом, чтобы движущийся объект всегда находился в поле зрения наблюдателя. Также важно, чтобы камеры не подвергались воздействию сильных источников света, таких как солнце, фары или свет фар автомобилей. Для достижения этой цели важно учитывать не только место установки, но и высоту и угол наклона корпуса. Чаще всего камеры устанавливаются по углам участков и домов, чтобы периметр полностью контролировался.

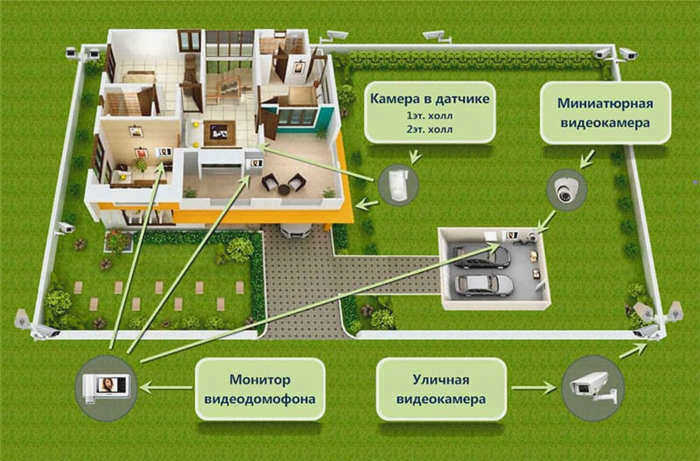

Схема расположения системы видеонаблюдения
Перед организацией домашней системы видеонаблюдения важно знать, из чего она состоит и какой минимум оборудования необходим. Объем установки и выбор аксессуаров во многом зависит от целей системы безопасности. Это может быть простая фиксация нарушения, круглосуточная или кратковременная запись, работа в любое время суток или только в определенное время, возможность удаленной передачи данных и одновременная подача сигнала тревоги. Система видеонаблюдения включает в себя:
- камеры;
- видеорегистратор или записывающее устройство;
- монитор;
- устройство передачи данных;
- кабели;
- сервер (хранилище данных);
- маршрутизатор;
- специальное программное обеспечение;
- источник питания (сеть или аккумуляторы);
- дополнительное оборудование (ИК-освещение, прожекторы, датчики движения и т.д.).
Камеры и видеорегистратор
При построении системы наблюдения в своем доме особое внимание следует уделить камерам, от которых зависит качество изображения и общая стоимость комплекта. Выбор камер также зависит от места их установки (внутри или снаружи дома). При покупке оборудования для наружного использования следует обратить внимание на следующие характеристики:
- тип камеры (цифровая, беспроводная, автономная, аналоговая);
- антивандальный корпус;
- антибликовое защитное покрытие стекла;
- Возможность работы при низких температурах;
- Возможность получения инфракрасного изображения (ночной режим);
- Оптимальное разрешение 1920×1080 пикселей (цифровые камеры) и 900-1000 ТВЛ (аналоговые устройства)
- Широкий угол обзора или возможность поворота камеры;
- Микрофон и динамики.
Видеонаблюдение за городом с помощью планшета или телефона

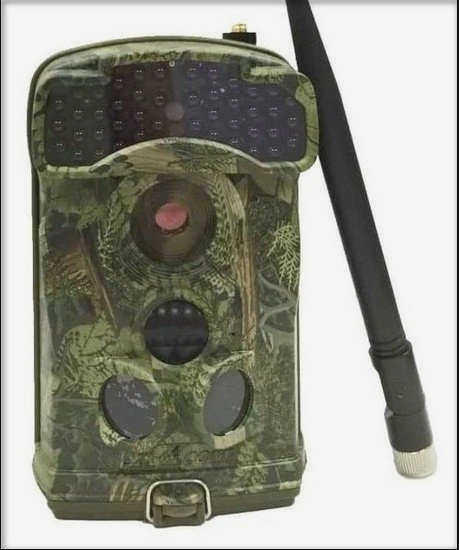

Конечно, можно установить смартфон у окна, включить режим потокового видео (как Skype), подключить зарядное устройство и наблюдать за территорией с помощью второго телефона. Камеры Photobucket работают аналогичным образом.
При появлении объекта в зоне наблюдения она начинает запись и передает изображение на удаленный смартфон или компьютер по каналу 3G.
Однако разумнее использовать встроенный в телефон 3G (4G) модем. Однако возможности встроенной видеокамеры ограничены.
Для этого достаточно недорогой модели: как правило, при покупке нового смартфона старый оставляют неиспользованным. Он и станет донором интернет-соединения. Система домашнего мониторинга, сделанная своими руками, – экономичный вариант. Поэтому можно использовать подручные средства.
Еще одно применение смартфона или планшета – в качестве мобильного видеомонитора. Независимо от типа видеонаблюдения, изображение выводится на удаленный монитор через интернет-соединение.
Однако носить с собой ноутбук неудобно, а скорость получения информации недостаточна. Фактически, чтобы получить изображение, нужно каждый раз включать компьютер. Смартфон с 3G-соединением всегда готов доставить изображение с "онлайнового" сайта. Главное – находиться в зоне действия мобильной сети.
Дополнительные возможности видеонаблюдения
Помимо основной задачи: записи и передачи изображения, вы можете использовать систему в качестве охранной сигнализации. Обычный алгоритм таков: вы видите злоумышленников на территории, вызываете местную полицию, и она прибывает на место преступления. Однако для этого нужно смотреть на экран 24 часа в сутки. Проще настроить систему на подачу сигнала тревоги при появлении движения в зоне наблюдения.
Вы получите сообщение на свой телефон и немедленно подключитесь к камере наблюдения. В то же время сигнал тревоги может поступить на пульт охраны, если у вас заключен договор.
Читайте дальше, чтобы узнать, что такое PTZ-камера и в чем ее преимущества перед другими типами камер.
