Виды анкеров для стен

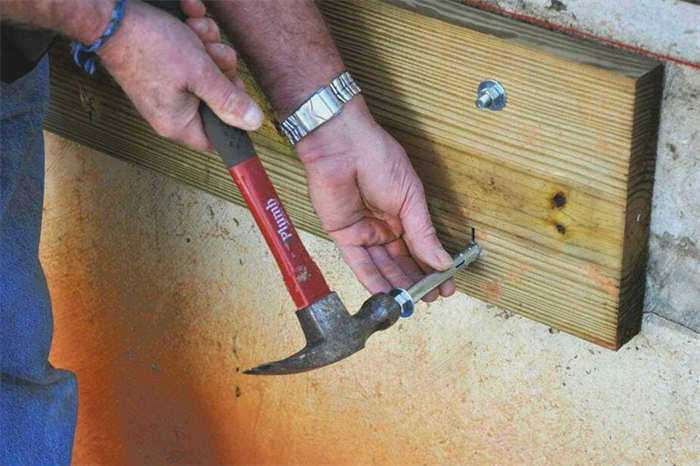

Правильное крепление забивного анкера обеспечивает надежное соединение, препятствующее перемещению объекта.

Основные виды анкеров: от классических шурупов до забивных дюбелей

Надежность анкеров сделала их самым популярным соединением для крепления конструкций к бетонным и кладочным основаниям – стенам, перегородкам, фундаментам, плитам перекрытия и т.д. Существует более десятка типов анкеров с различными способами крепления, конструкциями и материалами основания.

Понятие, функции и применение анкеров

Анкер – это вид крепежа, который вбивается, ввинчивается или забивается в землю и может не только крепиться в земле, но и удерживать дополнительную конструкцию.

Anchor в переводе с немецкого означает "якорь". Этот тип крепежа действительно напоминает анкер по способу взаимодействия с основанием – рабочая часть анкера расширяется при креплении и удерживает соединение с основанием.

Этот тип анкера используется на твердых материалах основания, таких как бетон, кирпич и природный камень. Анкер позволяет крепить достаточно большие или динамически нагруженные конструкции, такие как сантехнические приборы, кондиционеры, настенные телевизоры, спортивное оборудование, подвесные потолки и т.д.

Мнение эксперта
Павел Торсунов
Опытный строитель с 10-летним стажем

Универсальность и надежность анкеров позволяет использовать их и для других материалов. Например, существуют анкеры для крепления в пористых и легких материалах, для соединения деталей мебели. Такой тип анкерного соединения используется даже в стоматологии – анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

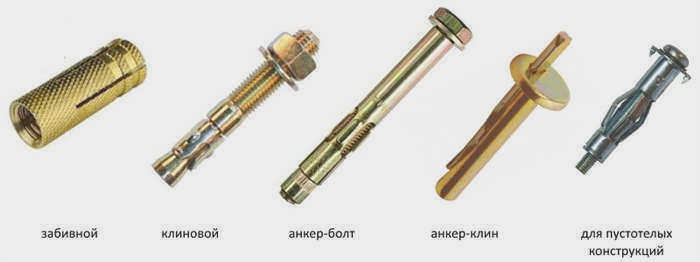

Наиболее распространенные типы анкеров

На строительном рынке представлен широкий и разнообразный ассортимент анкеров, которые подразделяются на следующие типы:

• забивные вставляются в просверленное отверстие, после чего их лезвия вывинчиваются специальным инструментом;
• клиновые анкеры оснащены резьбой и гайкой, забиваются и вытягиваются на необходимую глубину с помощью обычного гаечного ключа;
• стержневые анкеры аналогичны клиновым по способу установки, оснащены дополнительным стержнем с шайбой и гайкой для фиксации крепежа снаружи;
• Анкерный болт характеризуется шестигранной головкой, соединенной с резьбовым стержнем; по сути, обычный болт служит центральной частью устройства;
• распорные анкеры состоят из конусообразного винта или дюбеля с гильзой; при вкручивании в канал гильза расширяется и обеспечивает плотное прилегание анкера;
• Двойные распорные анкеры характеризуются тем, что после ввинчивания расширительная гильза вставляется во вторую гильзу, что позволяет анкеру стать жестким в самой глубокой части канала;

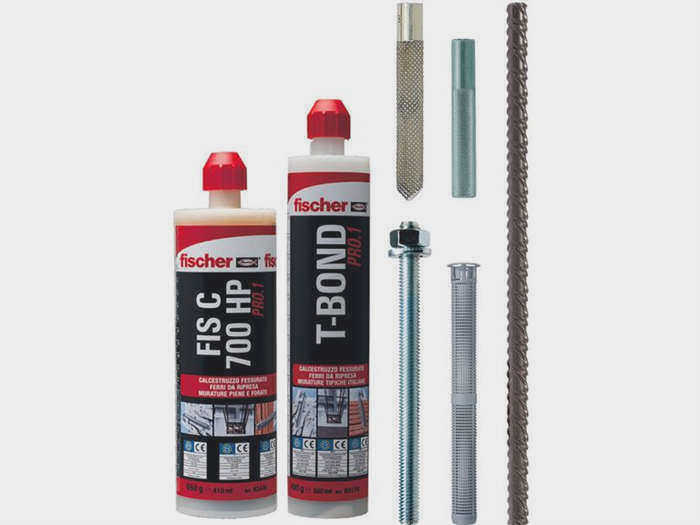

• Химические анкеры, в которых структурообразующим элементом является смола.

Химические анкеры обычно используются с пористыми основаниями. Анкеры также выпускаются с гайкой, крюком и кольцом. Последние могут использоваться для крепления различных элементов подвески.

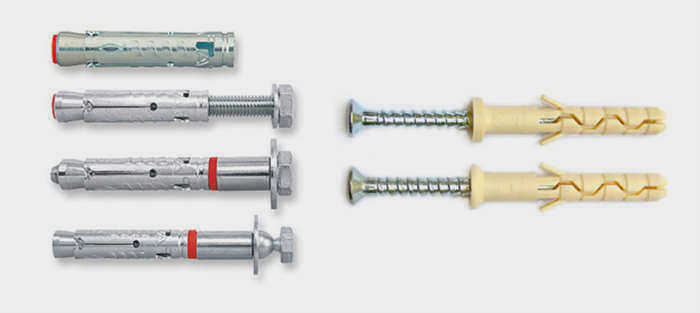

Что лучше – анкер или дюбель?

В строительстве используются различные виды крепежа, каждый из которых имеет свое назначение. Для правильного использования попробуем выяснить разницу между анкером и дюбелем, что надежнее крепить анкерами, а что можно делать дюбелем.

Принцип действия у обоих видов крепежа одинаков. При вкручивании центрального штифта гильза расширяется, сцепляясь со стенками отверстия. Силы трения надежно удерживают изделие в монтажном гнезде. Несмотря на это сходство, есть существенные различия, которые видны даже на фотографиях:

• дюбель не является самостоятельным крепежным элементом, так как его называют лишь распорным элементом, который работает только в сочетании с саморезом или болтом;
• дюбель используется для крепления деталей малого и среднего размера, анкер способен выдерживать большие нагрузки;
• анкер для бетона изготавливается из стали, за исключением химических модификаций; дюбель изготавливается из технического пластика;
• анкер подходит для любого типа основания; анкеры лучше всего подходят для монолитных конструкций.

Анкерная система рассчитана на большие нагрузки, поэтому ее использование в монолитных конструкциях нельзя недооценивать.

Виды анкеров и как их правильно устанавливать

Производители выпускают различные виды анкеров в соответствии с действующими стандартами. Они отличаются по своим характеристикам, способу установки в стену и работают по-разному. Это следует учитывать перед использованием того или иного анкера. Для правильной установки в бетонных и каменных стенах чаще всего используется несколько типов.

Также называются стеновыми шпильками. Изделие состоит из 2 компонентов. Это резьбовая шпилька с клином на конце и гильза. Анкер работает таким образом, что при установке гайки клин расширяет расширительную втулку. Таким образом, она плотно прижимается к внутренней поверхности отверстия и не может быть вытащена. Чтобы правильно закрепить этот тип анкера в стене, можно воспользоваться следующей процедурой:

1. В бетонной поверхности необходимо просверлить отверстие. Диаметр сверла должен соответствовать параметрам анкера.
2. Удалите весь мусор, образовавшийся во время сверления. Наличие абразивных частей и пыли препятствует полному погружению детали в стену. Удалите грязь струей сжатого воздуха под давлением.
3. Вставьте крепежный элемент в стену.
4. Затяните гайку.
5. Закрепите объект.

При правильной установке клин на конце планки расширяет расширительный хомут в стене. После того как крепеж вкручен, его невозможно извлечь.

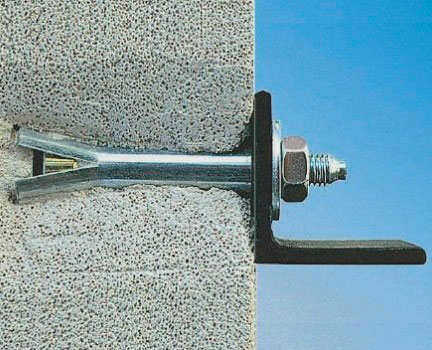

Распорка

Нет необходимости проверять глубину монтажного отверстия. Этот тип анкера оснащен длинной гильзой. Такая конструкция позволяет увеличить площадь контакта распорки со стенкой отверстия.

Производители выпускают анкеры с одинарной и двойной гильзой. Во втором случае изделие с большей площадью контакта гильзы может быть зафиксировано. Вытащить его невозможно. Правильная техника установки анкеров такая же, как и для клиновых изделий.

Обзор типов

Конечно, существует множество анкерных болтов, поэтому их часто делят на категории и описывают в соответствии с этими категориями.

По сроку службы

Здесь все просто: они могут быть постоянными или временными. Например, Грунтовые анкеры временного типа служат 2-5 лет. Они используются только для временных строительных целей. По истечении нормативного срока службы анкер может быть повторно испытан и срок его службы продлен. Например, подпорная конструкция для закрытия котлованов не прослужит долго – она строится на время. Поэтому целесообразно закрепить ее временными грунтовыми болтами.

По размеру

Грунтовые болты делятся на малые, средние и большие. Маленькие имеют длину не более 5,5 см и диаметр 0,8 мм. Средние анкеры имеют длину до 12 см, а их диаметр увеличивается до 1,2 см. Большие анкеры имеют длину до 22 см и диаметр до 2,4 см.

Что касается материала

Металл во многом определяет будущую надежность соединения. Описанные компоненты изготавливаются из следующих материалов:

• конструкционная сталь с содержанием углерода; этот металл обеспечит запас прочности, позволяя использовать зажимы для действительно больших нагрузок;
• коррозионно-стойкая сталь; этот материал содержит легирующие элементы, но речь идет не только о высоком запасе прочности; материал также устойчив к коррозионным процессам, поэтому анкер можно использовать в строительных средах с влажностью выше нормы;
• алюминиево-цинковые сплавы, то есть латунь; такие анкеры в основном предназначены для использования в бытовых условиях.

Что касается материала основания, то существуют анкеры, предназначенные исключительно для твердого бетона, камня или кирпича. В отдельную категорию входят анкеры для полых оснований. Наконец, анкеры для листовых материалов, таких как гипсокартон, ДВП и ДСП, будут совсем другими.

Особенности

Перед тем как закрепить сам анкер, необходимо правильно выбрать как тип крепежа, так и его размер. При этом необходимо учитывать характер и величину нагрузки. Если поверхность выполнена из материала (например, гипса), который не может удержать анкер, необходимо использовать более длинный шуруп. Это означает, что размер крепежа увеличивается на толщину самого слабого слоя.

Установка анкера – это всегда вопрос точной разметки. Как только анкер установлен, его практически невозможно вытащить снова. Диаметр должен быть точно подобран к отверстию, глубина также должна быть точно подобрана к отверстию. Готовое отверстие необходимо очистить (с помощью сжатого воздуха или пылесоса). Когда анкер полностью готов к установке, его можно вкручивать.

При химическом способе крепления недостаточно выбрать правильное сверло и размер, необходимо также заполнить отверстие клеем. Только после этого вставляется шуруп, после чего он центрируется. Установка анкера – это, несомненно, испытание на прочность, поскольку речь идет не только о вставке и закреплении, но и о выравнивании компонентов единого крепежа. И если вам удастся выбрать правильный крепеж, задать нужные параметры и попасть в цель, все будет работать точно и безупречно.
