Эта категория насосов является самой редкой, но стоит сказать о ней несколько слов. В отличие от центробежных, центробежные насосы имеют только одно, максимум два рабочих колеса. А принцип работы и форма совершенно другие.
Погружные буровые насосы – конструкция и принцип работы
Для того чтобы успешно выполнять такие задачи, как откачка воды с большой глубины и подача воды в автономную систему водоснабжения, необходимо разобраться в конструкции погружного бурового насоса. Использование таких насосов позволяет качать воду из скважин глубиной до 80 метров. В этой статье мы рассмотрим, как работает погружной скважинный насос, на какие категории он делится и как правильно выбрать такое устройство.
Скважинный насос выбирается с учетом некоторых особенностей его будущей эксплуатации
Виды насосного оборудования для перекачки жидкостей из скважин
Основное назначение погружных насосов – забор жидкой среды из подземного источника и транспортировка ее по системе трубопроводов под определенным напором. Данный тип насосов используется в различных системах, таких как системы водоснабжения и водоотведения, ирригационные системы и т.д.
В зависимости от области применения, погружные насосы можно классифицировать как:
- промышленные, которые благодаря своей высокой мощности способны поднимать перекачиваемую жидкость с глубины до 1 000 м (данный вид оборудования имеет значительные размеры и используется в различных отраслях промышленности);
- бытовые погружные насосы, используемые для эффективной работы автономных систем водоснабжения в загородных домах и дачах, а также для работы систем полива (погружные насосы этого типа отличаются компактными размерами и достаточно высокой мощностью).

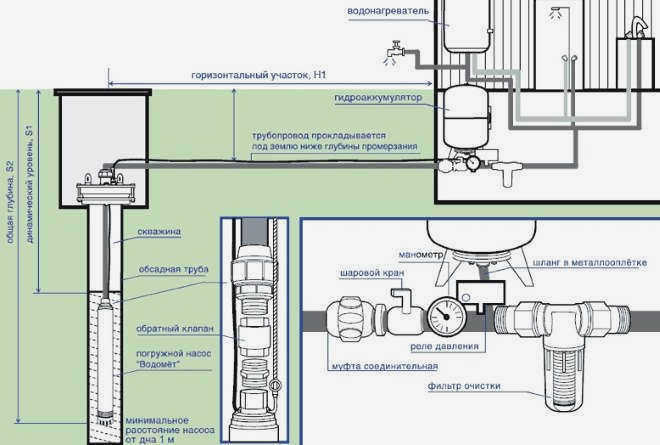

Схема подключения погружного насоса
В соответствии со схемой установки скважины различают штанговые и бесштанговые погружные насосы. Ко второму типу относятся погружные насосы с электроцентробежными насосами (ЭЦН).

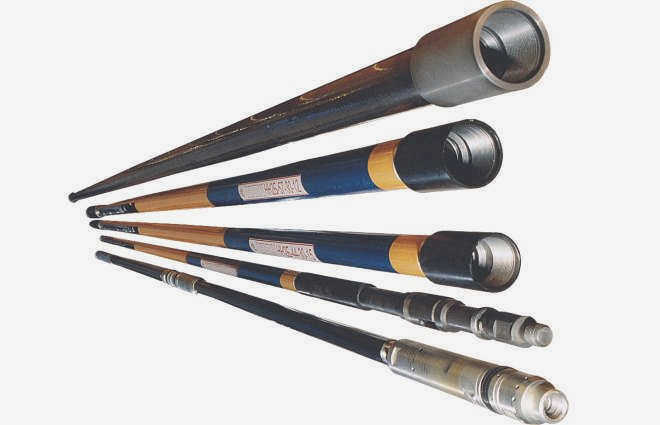

Штанговый насос представляет собой гидравлическую машину, приводной двигатель которой находится на земле вне скважины, а в перекачиваемую жидкость погружена только входная часть. Штанги, присутствующие в конструкции такого устройства, предназначены для передачи тяги, создаваемой приводным двигателем, на всасывающую секцию.
Общие конструктивные особенности

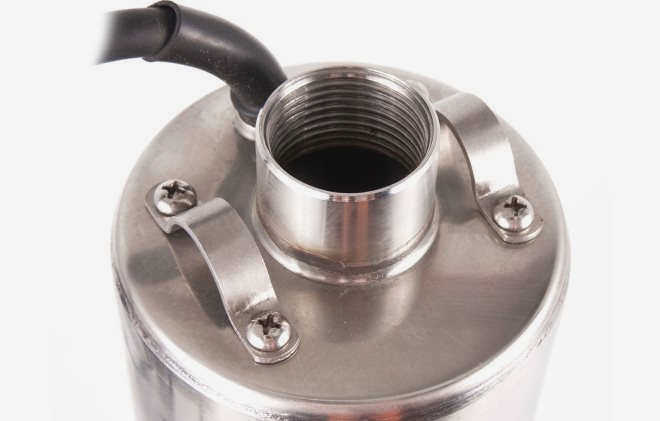

Все типы погружных насосов, как уже упоминалось выше, имеют общие конструктивные особенности. Поскольку погружные (или глубоководные) насосы устанавливаются в перекачиваемой жидкости, они оснащаются герметичным корпусом, который защищает электродвигатель от контакта с жидкостью.
Корпус погружных насосов, размеры и вес которых могут варьироваться в зависимости от модели, обычно имеет цилиндрическую форму и относительно небольшой диаметр. Такая форма корпуса для погружных насосов подходит для обсадной трубы, в которую они устанавливаются во время работы.

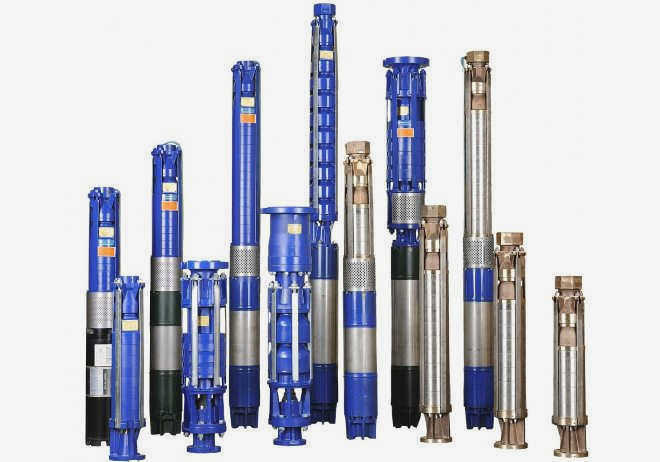

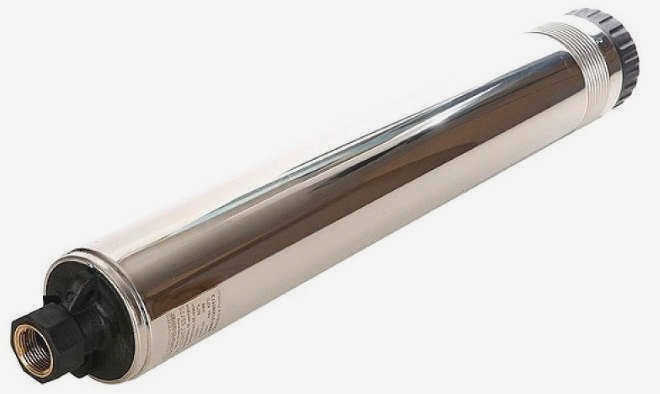

Удлиненный цилиндр – конструктивная особенность погружных буровых насосов
Следующие конструктивные особенности также являются общими для всех типов погружных насосов:

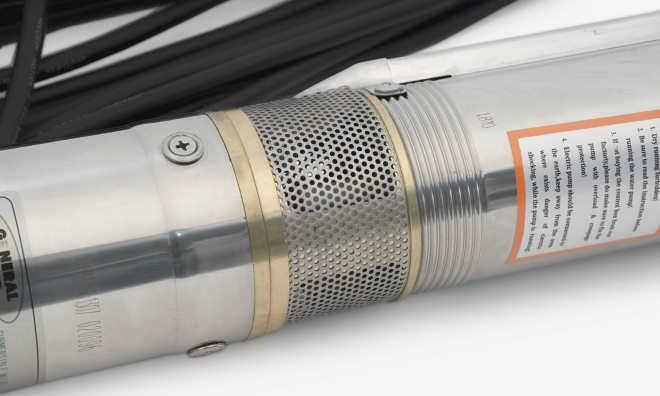

- Наличие фильтра грубой очистки на всасывающем патрубке (основное назначение этого фильтра – защита внутренней части агрегата от попадания твердых частиц, содержащихся в перекачиваемой жидкости);
- Оснащение обратным клапаном (многие современные модели погружных скважинных насосов имеют такой элемент, не позволяющий перекачиваемой жидкости двигаться в обратном направлении; если он не входит в базовый комплект насоса, то приобретается дополнительно и устанавливается на оборудование, для чего предусмотрено специальное резьбовое соединение).
Преимущества и недостатки
Как следует из названия, погружные насосы устанавливаются под землей в непосредственной близости от источника. Поверхностный насос, в отличие от погружного, располагается на поверхности земли, а жидкость забирается из подземного источника, который он обслуживает через гибкий шланг или специальную трубу. При выборе насоса для оснащения колодца или скважины рассмотрите преимущества и недостатки использования как погружных, так и поверхностных гидравлических машин.
Рассмотрим преимущества использования погружных насосов.
- Погружные насосы производят минимальный шум и вибрацию при работе в жидкости.
- Поскольку погружные насосы всегда находятся в жидкой среде, температура которой почти никогда не опускается ниже нуля градусов, они не подвержены замерзанию.
- Внутренние движущиеся части погружных насосов охлаждаются перекачиваемой жидкостью, поэтому отсутствует риск перегрева, который может привести к быстрому выходу из строя этих устройств.
- Как промышленные погружные насосы, так и бытовые погружные насосы характеризуются высокой скоростью потока. Эти агрегаты способны создавать высокий напор. Эта характеристика погружных насосов позволяет использовать их для обслуживания скважин, в которых жидкая среда находится на значительной глубине. В частности, некоторые модели этой категории успешно используются для откачки жидкости из скважин глубиной более 100 метров.

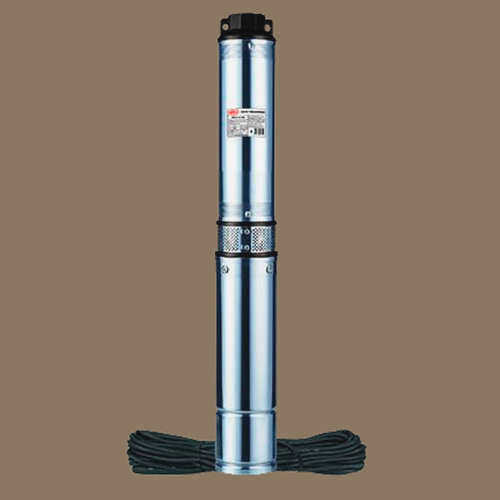

Корпуса погружных буровых насосов рассчитаны на длительный срок службы
Погружные вибрационные насосы.

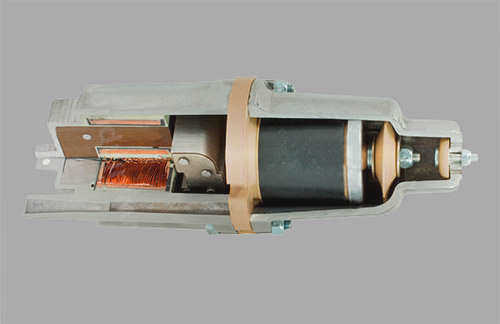

*Вибрационный насос в поперечном сечении.
Это насосы с самым длительным наименьшим сроком службы из всех рассмотренных. Тем не менее благодаря очень низкой стоимости (в три-четыре раза дешевле винтового, вихревого и в пять раз дешевле центробежного типа) они достаточно распространены. Однако их использование в скважинах не рекомендуется. Вибрации, создаваемые таким насосом, могут привести к заиливанию скважины и, как следствие, к ее потере.
Принцип работы вибрационного насоса основан на использовании электромагнита, который на частоте сети втягивает и вытягивает якорь, соединенный с поршнем герметичной мембраной, которая фактически выталкивает воду. Наиболее подверженными износу деталями являются соленоид, обратный клапан, поршень, мембрана, корпус и кабельные втулки. Это практически все, из чего состоит насос). .
Вибрационные насосы могут поднимать воду на высоту до 80 метров и имеют максимальную производительность 1 500 литров в час. Глубина погружения обычно ограничена 7 метрами.
Вход воды может быть верхний или нижний. Верхний немного лучше – больше вероятность, что катушка не сгорит от перегрева (если вода опустится ниже уровня водозаборника, сам насос все равно будет охлаждаться).

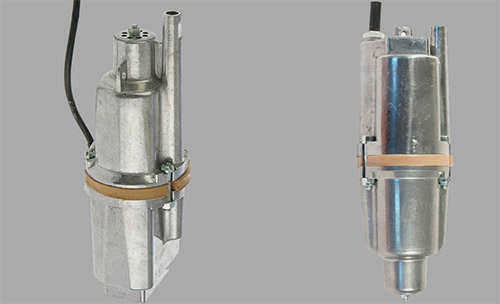

* Вибрационные насосы с различными типами водозабора.
По цене стоимости ненадежности, ограниченной доступности и риска заиливания, я не рекомендую для использования в домах круглый год. Максимум – не часто используемые коттеджи, или небольшой набор поливочной воды. Еще раз повторюсь, что использование вибрационного насоса в скважине рискованно..
Погружные винтовые насосы.
Винтовые насосы, в отличие от вибрационных, имеют электродвигатель. Вода перекачивается путем вращения винта. В целом, винтовой насос – это электрическая мясорубка без ножей.

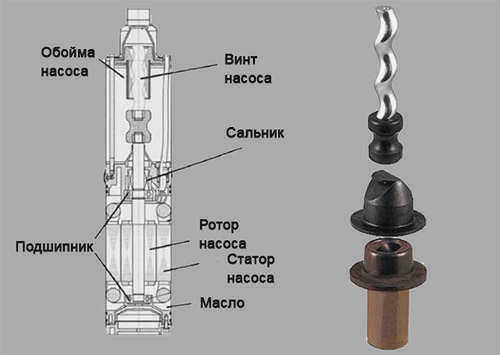

*Конструкция винтового насоса и внешний вид винта.
Винтовые насосы характеризуются высокий максимальный подъем, но низкий КПД.
Немного более лояльны более чувствительны к наличию примесей (песка), чем все остальные типы насосов (например, центробежные – до 200 г/м³, винтовые – до 1 кг/куб.м). Цена примерно в в полтора раза дешевле чем бюджет для центробежных насосов. Но надежность и срок службы Однако надежность и срок службы этих насосов очень низкие. Правда и ремонт возможен (если двигатель не сгорел) Ремонт возможен (если двигатель не сгорел) в домашних условиях и недорог. Наиболее уязвимое место этих насосов – винт.

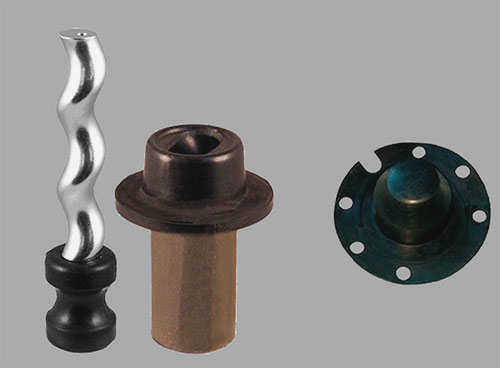

*Ремонтный комплект для винтового насоса (винт) и обратный клапан (его тоже лучше поменять) стоит 1000-1500 рублей.
На некоторых марках винтовых насосов (Вихрь, Калибр, Хозяин, Оазис, Водоток и другие) есть оцинкованные верхняя и нижняя крепежные штанги, которые сгнивают за несколько лет. Я рекомендую приобрести эти детали заранее, и при ремонте шнека заменить их.

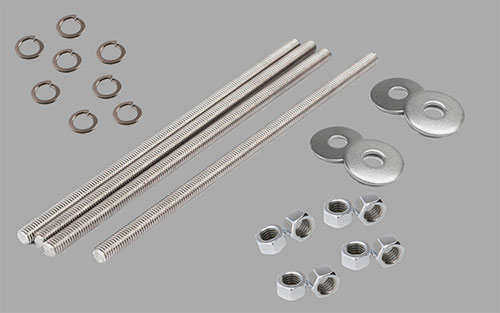

*Нержавеющий крепеж будет стоить около 300 рублей, но зато насос не развалится в скважине.
Мое мнение – если вы живете в частном доме с ежедневным потреблением воды и не хотите менять/ремонтировать насос каждый год – не читайте платные отзывы об их надежности в Интернете, и в частности не покупайте винтовой насос. В этом нет экономического смысла – бюджетный центробежный насос прослужит как минимум минимум в три раза дольше .. Особенно если скважина достаточно глубокая замена насоса – одно удовольствие и редко хочется делать это часто. Для Крыши без автоматики и заполнения водой резервуара – этого вполне достаточно.Но только в этом случае, если Вы в состоянии самостоятельно поднять и заменить насос. Если же для подъема/опускания насоса придется вызывать специализированного работника – винтовой насос будет "золотым".
Что выбрать – погружной насос или насосную станцию?
Для перекачки жидких сред из глубокой скважины или колодца могут использоваться не только погружные насосы, но и насосные станции, состоящие из целого комплекса технического оборудования. Вопрос о том, что использовать для обслуживания скважины или колодца – такую станцию или погружной насос – часто встает перед владельцами загородных домов и коттеджей, решившими организовать автономную систему водоснабжения.
Помимо мощного поверхностного насоса, насосная станция содержит накопительный бак, называемый гидроаккумулятором. Жидкая среда, закачиваемая из колодца или скважины, сначала направляется в этот бак, и только потом, после создания в гидроаккумуляторе определенного давления, подается в систему трубопроводов.

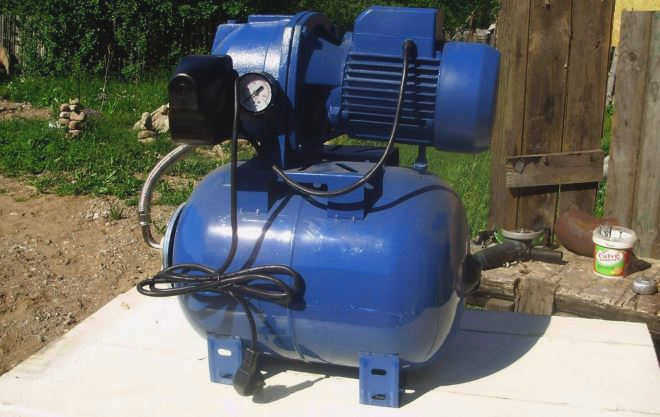

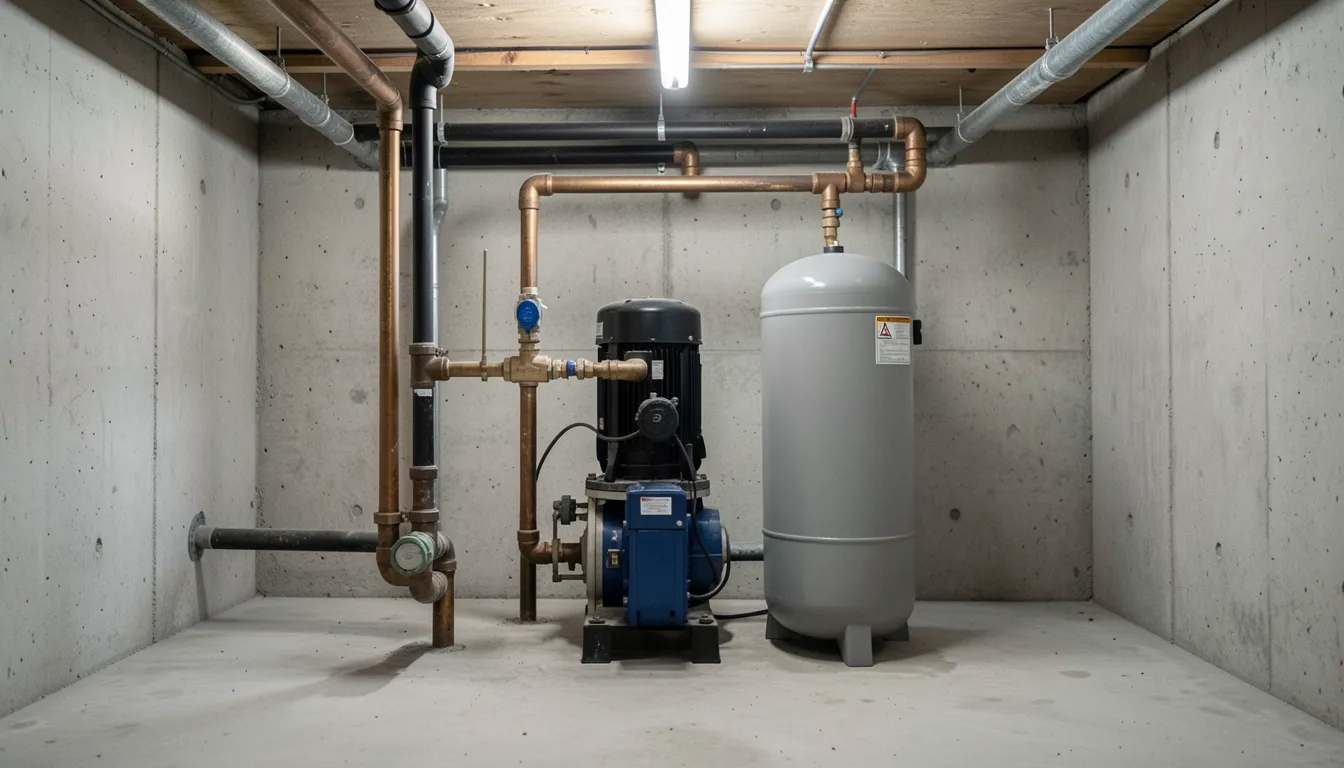

Насосная станция обеспечивает загородный дом автоматическим водоснабжением
По сравнению с погружным насосом, насосная станция не только более эффективна, но и занимает больше места, что следует учитывать при принятии решения о ее установке. Кроме того, строительство насосной станции требует больше средств, чем покупка погружного насоса.
В любом случае, при выборе насосного оборудования для автономной системы водоснабжения важно учитывать параметры колодца или скважины, из которой будет качаться вода, а также необходимый объем жидкости для водоснабжения и полива и параметры ее подачи.
Преимущества и недостатки погружных насосов
К преимуществам использования погружных насосов в колодце или скважине относятся
- высокая эффективность и производительность перекачки жидкой среды;
- компактные размеры агрегата;
- Способность формировать поток перекачиваемой жидкости с хорошим напором;
- простота монтажа и эксплуатации;
- низкие требования к техническому обслуживанию;
- высокая надежность и длительный срок службы.
Конечно, есть у этого типа оборудования и недостатки:
- Большинство современных погружных насосов выпускаются в монолитном корпусе, что делает практически невозможным ремонт этих устройств.
- Погружные насосы нельзя использовать для перекачки сильно загрязненных жидкостей и нельзя устанавливать близко к дну колодца или скважины, которую они обслуживают.
Китайский бренд насосного оборудования существует уже более 35 лет, давно зарекомендовал себя и хорошо продается в странах ЕС, Азии и Америки. Но в Российской Федерации только с 2016 года.
Три линейки насосов 3" и 4" различной производительности с рабочими колесами из синтетической и 4" нержавеющей стали. Кстати, для насоса с рабочими колесами из нержавеющей стали процентное содержание взвешенных частиц увеличено, но составляет не более 0,25%. . Это утверждение, на мой взгляд, противоречит данным о насосе Vodotok для грязной воды.
Блок дистанционного управления с крышкой для слива.
Цена насосов с синтетическими рабочими колесами находится в середине бюджетной категории. Гарантия 2 года.
5 лет с даты первой продажи Бренд Pumpman в РФ. – Пока рано делать выводы на долговечность и надежность.. обнадеживающей новостью, однако, является довольно низкое количество жалоб в сервисные центры (кстати, они открыты во всех крупных городах РФ), а также продажи в ЕС и Америке. В России компания Pumpman пока представлена не очень широко, но тенденция с каждым годом становится положительной.
В общем, насосы Pumpman – это "черная лошадка" в Российской Федерации. В результате насосы Pumpman в Российской Федерации – это меньшинство, которое не выдержало испытания временем.Итог таков: насосы Pumpman – это черная лошадь в Российской Федерации, которая еще не прошла испытание временем. Но у них есть все шансы доказать свою состоятельность. стоять на мой взгляд, очень высоки.
№ 10. Джемикс.
Российский бренд насосного оборудования, представленный в 2005 году, произведенный в Китае.
Три линии насосов 3" – 3,1 кубических метра в час, 3,5" – 4,5 кубических метра в час, 4" – 4 кубических метра в час. Высота подъема от 35 до 120 метров.
Чугунное сопло. Без внутреннего обратного клапана. Гарантия 1 год.
По комплектации понятно, что это попытка создать самый самый бюджетный насос по такой цене. И она удалась (почти на 40% дешевле аналогичного насоса). Водолей БЦПЭ (Vodoley BCPE ). И Относительно неплохая надежность и долговечность (учитывая цену).
Для дома Круглогодичного проживания я не рекомендую этот насос – но для дачи или сада с нечастым поливом – будет достаточно.
На самом деле – рейтинг марок насосов, отражающих реальную ситуацию – крайне сложно, даже при наличии большой статистики. Но в реальности в интернете их нет (есть только платные обзоры).. По одной простой причине – как правило, вы не знаете условий, в которых работали насосы. Лучшее Насос может быть убит Самый лучший насос может быть убит скважиной со слишком большим количеством песка, несовместимостью технических характеристик насоса с системой водоснабжения, недостаточным гидроаккумулятором и т.д.
