Типы и виды канализационных труб.

Типы и виды канализационных труб, виды соединений канализационных труб, особенности использования канализационных труб.

Мы настолько привыкли жить в комфорте и уюте, что не можем представить себе дом или другое здание без инженерных систем, не говоря уже о канализация. Если вы собираетесь строить свой дом или делать капитальный ремонт, то без информации о том, какие виды и типы канализационных труб Без информации о видах и типах канализационных труб вам не обойтись. Правильно выбранные канализационные трубы избавят вас от неприятных шумов и запахов в процессе слива и сведут к минимуму вероятность случайных протечек. Это также устранит необходимость в ремонте и прочистке канализации. Чтобы рассчитать вес трубы или ее длину, можно воспользоваться трубным калькулятором.

Первый вопрос, который возникает – какой тип трубы выбрать и в чем их разница. В настоящее время трубы изготавливаются из различных материалов и по различным технологиям, что влечет за собой их преимущества и недостатки.

Чугунные канализационные трубы.

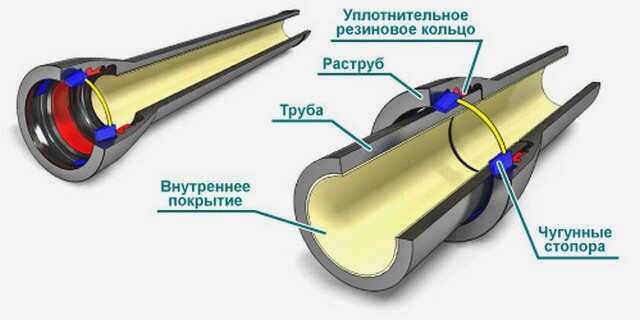

Еще 15 лет назад чугунные трубы были широко распространены, благодаря своим свойствам они используются и сегодня. Чугунные трубы бывают двух видов:

Трубы из серого чугуна – имеют относительно слабую и недостаточную устойчивость к динамическим нагрузкам;

трубы из ковкого чугуна – имеют более широкий спектр применения благодаря своей отличной пластичности и устойчивости к большим нагрузкам.

Преимущества чугунных труб:

Долговечность;
Срок службы 75-85 лет;
Хорошие пластичные свойства;
Способность выдерживать большие нагрузки;
Поглощение металла.

Недостатки чугунных труб:

Шероховатость внутренней поверхности труб, что препятствует прохождению сточных вод;
Сложность транспортировки, сборки и установки из-за большого веса этого типа труб;
Относительно высокая стоимость.

Стоит отметить, что чугунные трубы не следует использовать в районах с засоленной почвой и в районах с бедной почвой.

Типы труб для канализационных систем: обзор

Бесперебойное функционирование и длительный срок службы канализационной системы невозможны без правильного выбора фитингов и элементов труб.

Внутренние трубы отвечают за отвод воды от пользователей системы, включая ванны, туалеты и умывальники. Эти трубы обычно имеют белый или серый цвет.

По материалу

В зависимости от материала существует несколько типов труб и фитингов для систем внутреннего водоотвода.

Чугунные трубы – распространенный, прочный и долговечный вариант, способный выдерживать большие нагрузки. Недостатками таких труб являются их высокая стоимость и проблемы с самостоятельным монтажом из-за значительного веса изделия.

Кроме всего прочего, стенки чугунных труб шероховатые, поэтому возможно препятствие прохождению сточных вод с образованием вздутий в процессе эксплуатации.

Средняя стоимость составляет 790 рублей.

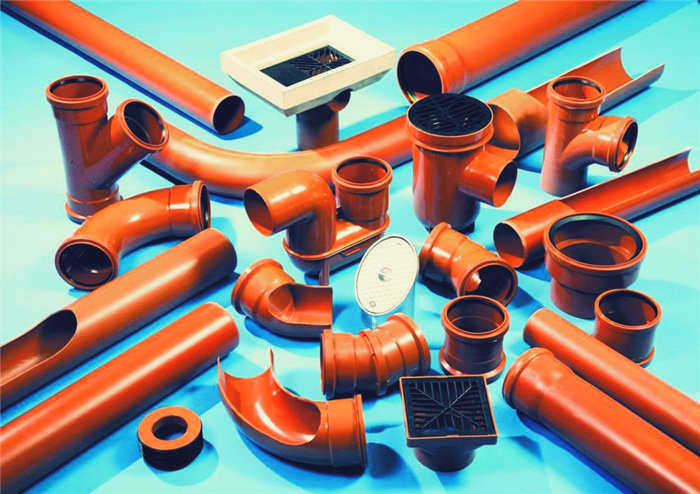

Пластиковые трубы – это современный вариант, имеющий небольшой вес и гладкие внутренние стенки, что снижает риск засорения.

Трубы из ПВХ для бытовой канализации выдерживают температуру до 70 оС, а полиэтиленовые трубы – до 40 оС. Полипропиленовые (ПП) трубы рассчитаны на высокие температуры, а также устойчивы к стокам от посудомоечных и стиральных машин. Средняя стоимость составляет 183 рубля.

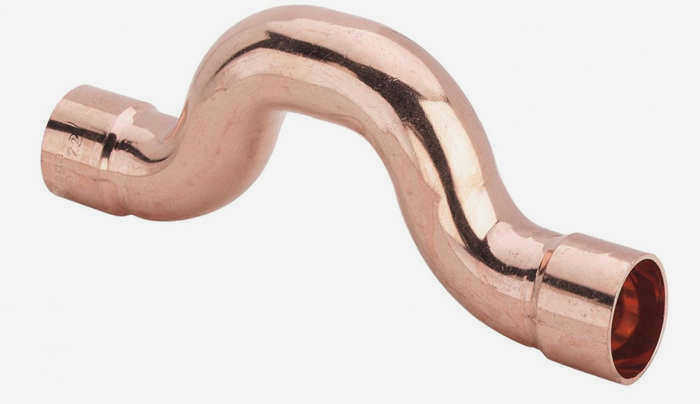

Медные трубы – один из самых дорогих и наименее часто используемых вариантов канализационных систем. Такие трубы не подвержены коррозийным изменениям и нейтральны к щелочной или кислотной среде.

Основным недостатком меди является ее способность изменять цвет воды. Средняя стоимость составляет 1 250 рублей.

Какие фитинги необходимы для систем внутреннего водоотвода?

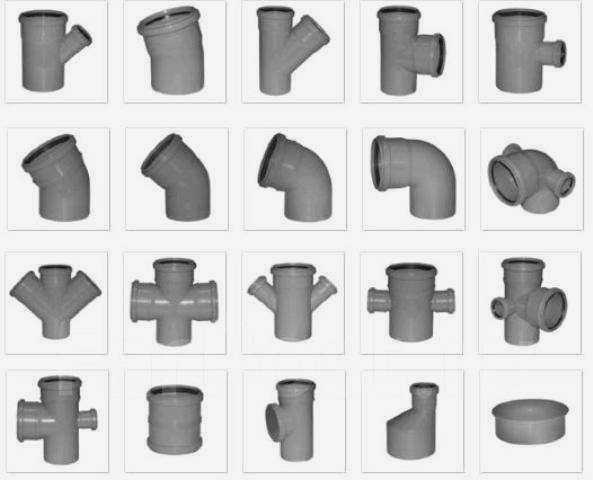

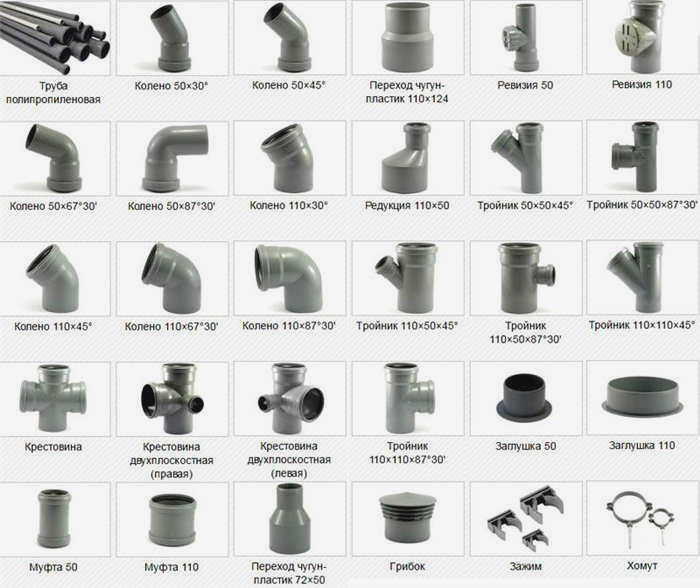

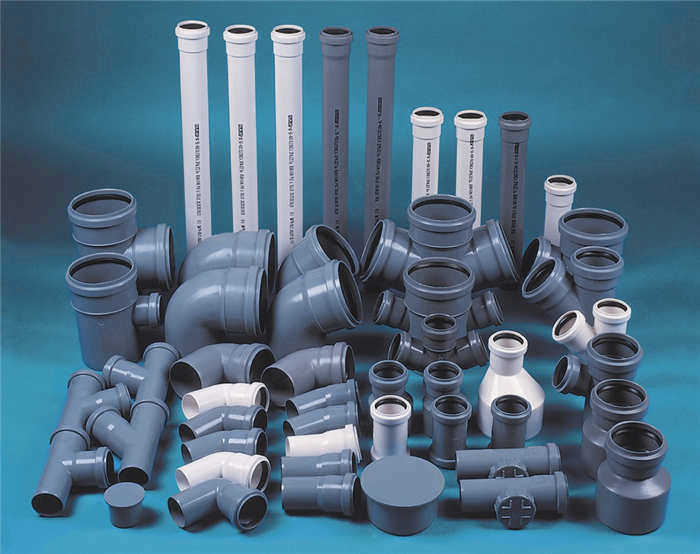

Фитинги для обустройства внутренней канализации бывают следующих типов: муфты и тройники, ревизии и редукции, отводы (колена) и седла, перемычки, заглушки и соединители.

Для этого типа канализационной системы чаще всего используются пластиковые трубы, а также фитинги из аналогичного материала.

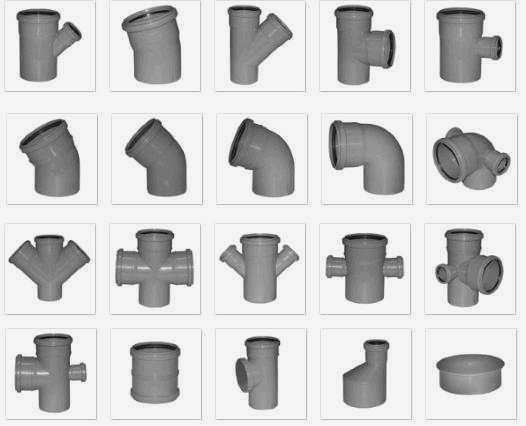

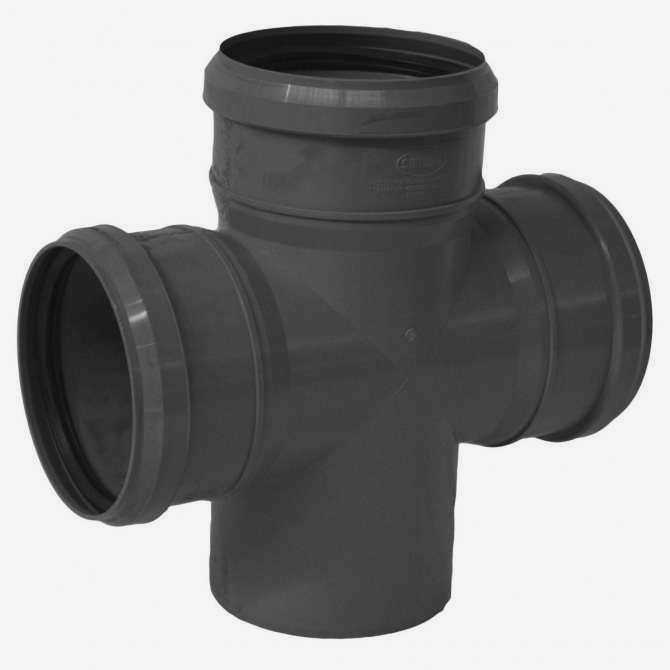

Фитинги выпускаются в нескольких распространенных вариантах. Например, фитинги бывают с запорными и ремонтными муфтами, крестовины со стандартными углами 90° и 45°, а колена могут иметь углы 30°, 45° и 90°.

В зависимости от способа уплотнения соединений, на рынке представлены фитинги на основе ПВХ с резиновыми уплотнительными кольцами и фитинги, рассчитанные на использование клея.

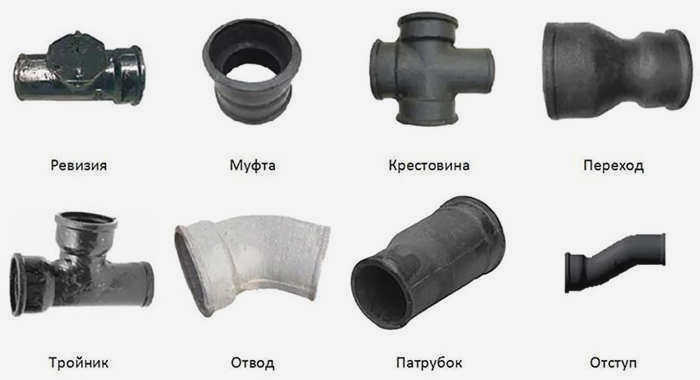

Чугунные фитинги для канализационных трубопроводов могут иметь три типа условного прохода – 150, 100 и 50 мм.

Популярность таких фитингов обусловлена их исключительной надежностью и долговечностью, негорючестью и возможностью повторного использования труб после демонтажа.

Процедура соединения канализационных труб: инструкция

Поскольку ассортимент канализационных труб достаточно широк, варианты их соединения зависят не только от квалификации мастера, но и от материала, из которого они изготовлены.

Выполнять монтажные работы с трубами из пластика гораздо проще, чем из чугуна.

Монтажные работы начинаются с проектирования, в котором учитывается количество стыков в канализации.

Трубы можно соединять разъемным или неразъемным способом (сварка). В процессе работы необходимо использовать герметики, чтобы обеспечить герметичность соединений.

Методы соединения могут быть "в чашу", с использованием базового клея, сварочный шов (некоторые виды пластиковых труб). Последний метод требует наличия сварочного аппарата и специальных навыков.

Фитинги и соединители могут использоваться для нескольких соединений. Компрессионные фитинги позволяют даже неспециалистам соединять пластиковые изделия без пайки.

Они являются лучшим вариантом, если диаметр трубы небольшой. Этот метод рекомендуется при креплении гофрированных труб и шлангов.

Обратите внимание, что пластиковые трубы слабо сопротивляются изгибу, поэтому для их крепления вдоль стены используются скобы, предотвращающие прогиб.

Подготовка

Все компоненты должны быть приобретены до начала процесса соединения. Имейте в наличии специальный клей и термостойкие перчатки. Необходимо подготовить план раскладки материала.

После этого можно приступать к раскрою материала. Чтобы избежать лишних затрат, лучше переходить от большего размера к меньшему.

Ранее вырезанные участки зачищаются, протираются от частиц пыли. Изделия можно обезжирить с помощью специально разработанной смеси.

Самый надежный метод соединения

Специалисты называют этот простой метод соединения "гнездовым соединением". Для применения этого метода не требуется специальных знаний.

В этом случае герметичность достигается с помощью раструбного кольца из резины. Оно ориентировано в сторону от воды.

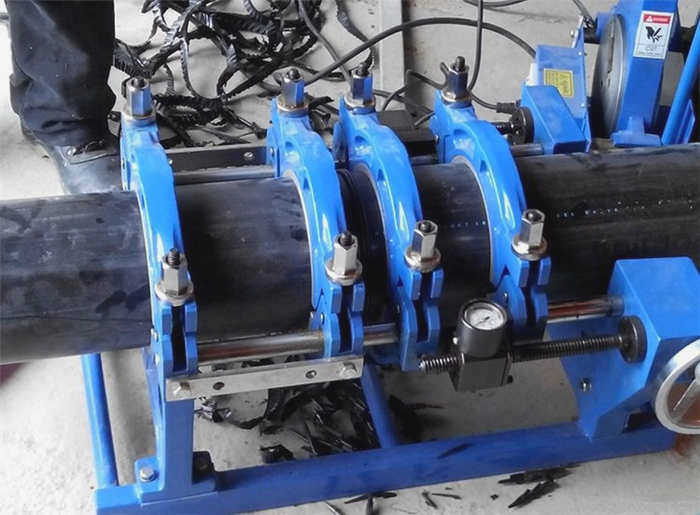

Сварка намного сложнее. Ее можно выполнить только с помощью специально разработанного оборудования. Надежность находится на самом высоком уровне.

Канализационные трубы имеют первостепенное значение для комфорта жильцов дома. При соединении канализационных труб необходимо соблюдать технологию.

Это избавит домовладельца от неприятных сюрпризов, связанных с трещинами, протечками. Система будет работать надежно.

Разнообразие деталей

Разнообразие канализационных выпусков

Выпуски для создания канализационных систем классифицируются по различным признакам:

материал;
размер;
конфигурация;
тип соединения.

Изгибы и соединения под углом 90 градусов называются коленами, детали, обеспечивающие угол соединения 30 или 45 градусов, называются полуколенами.

Для сборки системы с разными диаметрами используются специальные переходники, предотвращающие утечку в местах соединений. Они продаются под названием "муфтовый переходник".

Материал изготовления

Для изготовления сантехнических отводов используются различные материалы, которые имеют свои преимущества и недостатки. Широко применяются изделия из пластика: полипропилена, поливинилхлорида. Дома старой постройки оснащаются чугунными канализационными трубами.

Изделия из этих материалов не требуют электрического оборудования при монтаже. Монтаж одиночной конструкции прост своими руками, так как соединение одного конца выполнено в виде раструба, а другого – в виде гладкой трубы с конусом.

Для сборки полиэтиленовых деталей потребуется использование специальных паяльных станций. В стенку разъема вмонтирована нагретая проволока. Когда детали стыкуются, на катушку подается напряжение, которое нагревается и соединяет компоненты вместе. Такие канализационные системы изготавливаются "раз и навсегда". Конфигурацию коммуникаций можно изменить только путем демонтажа и последующей пайки новых соединений.

Размер фитингов

Для внутренней канализации в жилых домах наиболее распространенными размерами труб, а значит и отводов, являются изделия с внутренним диаметром от 40 до 110 или 150 мм.

Читайте также: Описания различных типов септиков Тритон и их цены

Пластиковые колена (полипропилен и ПВХ) стандартизированы и выпускаются диаметром 40, 50, 110 и 150 мм. Для сливов стиральных машин предлагаются трубы и фитинги с сечением 25 мм, сливы ванн и посудомоечных машин можно подключать к сливам с внутренним диаметром 40 мм. Для стояков следует использовать трубы диаметром 110 и более, оснащенные коленами 110 и 50 мм.

Монтаж стояка

Монтаж стояка. Общий стояк является основной частью всей конструкции. Его следует устанавливать с помощью сантехнической шпильки. Размер шпильки следует измерять от стены до завинчивающегося элемента сантехнического хомута. Это будет основная часть, плюс необходим запас стены около 5-7 сантиметров. Часто при покупке сантехнических зажимов некоторые компании выпускают их уже в сборе с сантехническим дюбелем нужного размера. Однако, если поставляемый размер не подходит, можно приобрести дополнительный размер. Пространство между хомутами, удерживающими трубу, может быть довольно приличным, но на всякий случай можно закрепить несколько на стояке. Если вы все еще сомневаетесь в прочности крепления, можно сделать это немного чаще.

Фитинги являются компонентами канализационной системы и используются для соединения отдельных частей вместе, образуя трубу, и для подключения к ней сантехнических приборов.

В процессе монтажа может возникнуть необходимость подключения бытовой канализации к чугунному канализационному стояку. Для этого необходимо использовать специальные переходники 110/124 мм. Раковины и ванны подключаются к общей трубе с помощью переходников 110/50 мм.

Переходники изготавливаются из следующих материалов
