Соединители проводов: лучшие типы соединителей + на что обратить внимание при выборе соединителя
Электрическая сеть в индивидуальном доме представляет собой сложную систему проводов, электроустановок и группы защитной автоматики. Места соединения двух и более проводов считаются наиболее уязвимыми.
Задача электрика – выбрать и правильно установить соединители проводов, которые максимально эффективно, безупречно выполняют свою функцию и, самое главное, обеспечивают надежность и безопасность.
Давайте выясним, какие типы соединителей чаще всего используются в быту, для каких задач подходит каждый из них и особенности их установки. Кроме того, мы даем практические советы по выбору правильного типа соединителя.
Классификация и требования ГОСТ
Соединители проводов – это любые устройства, которые используются для замыкания/размыкания электрической цепи. Это могут быть электромонтажные изделия – розетки, выключатели, а также металлические стержни и пластины, клеммы, зажимы и клеммные колодки – колодки с несколькими гнездами.

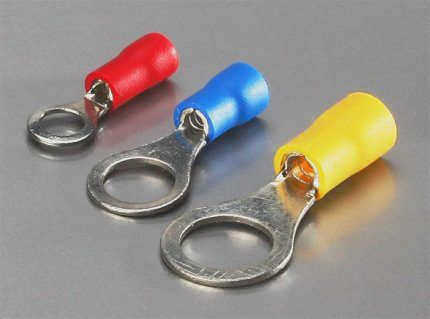

Мы остановимся на соединителях в более узком смысле – компонентах, образующих разъемные и неразъемные соединения и обеспечивающих их надежность и функциональность, т.е. клеммах, наконечниках и гильзах всех видов.

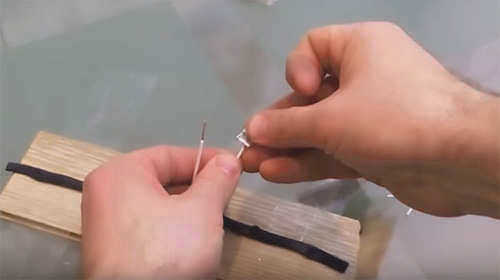

Простейший пример клеммы для проволочных выводов. Клеммник – это металлическая трубка, прикрепленная к концу провода с помощью обжимных клещей.
Клеммы – это как металлические детали, используемые для соединения отдельных или скрученных проводов, так и небольшие пластины внутри соединительных устройств, таких как розетки, клеммные блоки и коммутационные панели.
Клеммы различаются по материалу изготовления, форме и размеру, но имеют сходное назначение – обеспечивать механически прочное соединение двух или более проводов, без электрических потерь и трудностей при монтаже.
Классификация электрических соединителей изложена в ГОСТ 10434-82где приведена информация об их делении на классы (1, 2, 3) и группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.
Некоторые рекомендации полезны не только для профессионалов, но и для мастеров-самоучек.
Например, в нем указаны предпочтительные методы соединения алюминиевых пластин пайкой или сваркой, а алюминиевых зажимов – обжимом или сваркой.
Конструктивные особенности зажимов
Обжимные соединения просты в изготовлении и не требуют особых навыков при их использовании. Наиболее часто электрики используют следующие методы.
Читайте также:

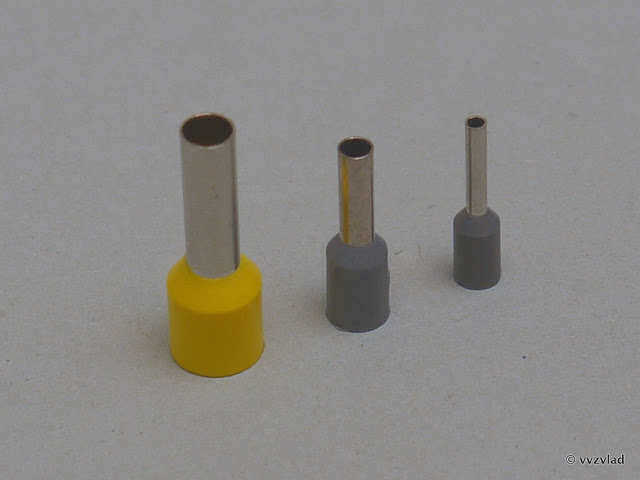

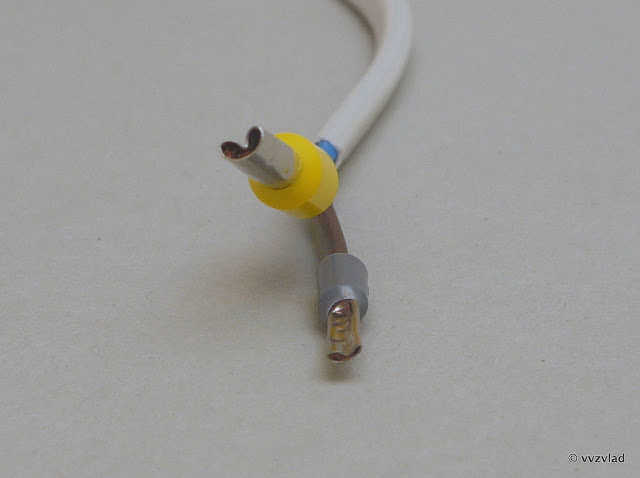

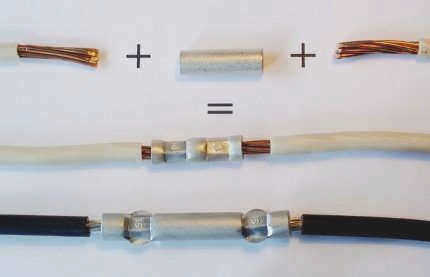

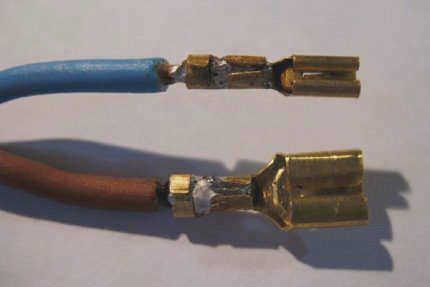

Обжимные гильзы для опрессовки проводов

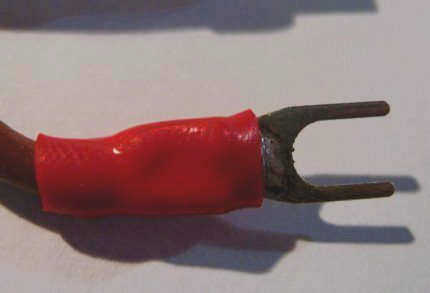

Обжимные планки

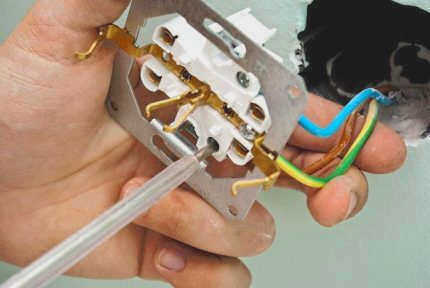

Для работы с ними достаточно одной отвертки. Этот метод используется для большинства электрических соединений. Один из вариантов устанавливается на розетке многих бытовых приборов и используется для подключения кабеля питания. Конструкция имеет вид контактной пластины, впаянной в корпус из пластика или углеродного волокна. Обжимные разъемы выпускаются различных типов, имеют низкую стоимость и просты в использовании. Клеммные колодки соединяют медные и алюминиевые кабели, в том числе различного диаметра, с одним или несколькими проводниками.
Соединение проводов с помощью клеммной колодки занимает буквально несколько секунд. С каждого провода необходимо снять примерно 5-7 мм изоляции и удалить оксидный слой. Два провода вставляются в гнезда напротив друг друга и накручиваются на контактные пластины, обеспечивая тем самым надежное соединение. Однако этот метод позволяет соединить только одну пару проводов. Для подключения большего количества проводов необходимо установить специальные перемычки. Недостатком является то, что винтовые соединения постепенно ослабевают и их необходимо периодически подтягивать.

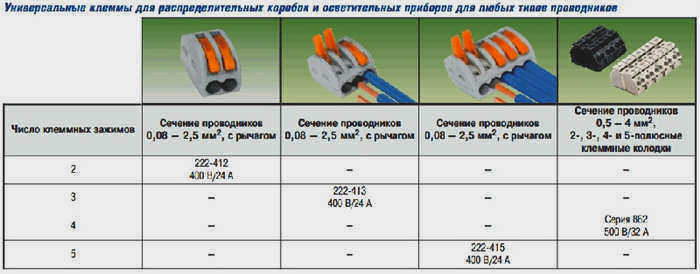

Клеммы Wago

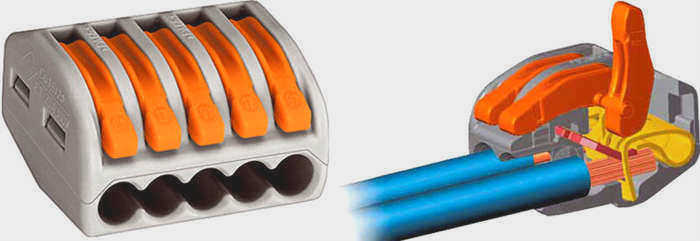

Другой способ подключения предполагает использование специальных клемм Wago. Здесь мнения пользователей разделились: кому-то такие зажимы нравятся, кому-то нет. Все споры касаются пружинных клемм, входящих в конструкцию, их надежности и срока службы. Однако многочисленные испытания показали, что при правильном выборе и соблюдении технических условий эти зажимы прослужат много лет. Важно выбрать правильную модель для работы и не покупать подделки.

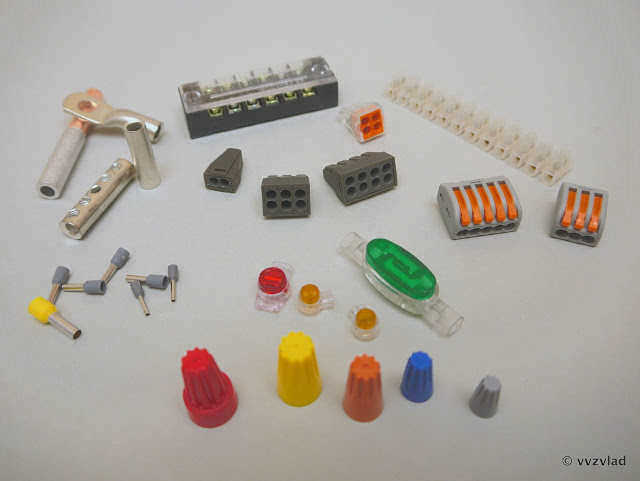

Типы клеммных соединений
Существуют различные типы клемм для соединения кабелей и проводов, которые различаются по дизайну, качеству и цене. При выборе конкретного изделия важно учитывать номинальный ток каждого из них. Он должен быть выше, чем ток, протекающий через соединяемые провода.
Читайте также:
Обзор и сравнение гаечных ключей Makita
Наибольшей популярностью пользуются винтовые клеммы (рис. 1). Они характеризуются наиболее простой конструкцией и высокой надежностью. Винтовой зажим обеспечивает прочное и надежное крепление. Эти разъемы не подходят для алюминиевых проводов.
Обжимные клеммы (рис. 2) также известны как пружинные или самозажимные клеммы. Провода зафиксированы пружиной, поэтому инструменты не требуются. Чтобы извлечь кабель из розетки, просто поднимите рычаг вверх. Учитывайте количество возможных циклов подключения и отключения. Корпус клемм изготовлен из пластика, а контакты – из латуни.
Существуют специальные типы клемм, предназначенные для проводки в распределительной коробке (рис. 3). Основная конструкция представляет собой пластиковый корпус с отверстиями для проводов. Внутри корпуса находится пружинный элемент и токопроводящая шина. Чтобы подключить провод, вставьте его в отверстие до упора, и пружинный элемент зафиксирует его в нужном положении.

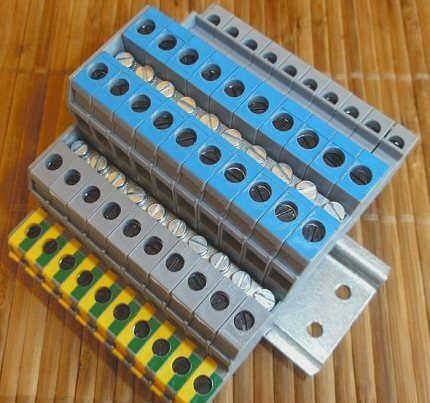

Клеммные колодки (рис. 4) – это коммутационные устройства, в которых клеммы проводов соединены попарно. Клеммы имеют разный диаметр, что позволяет подключать любые типы проводников. Гнезда могут быть с резьбой или без резьбы. По завершении операции провода соединяются металлическими винтами.
Ножевые соединители (рис. 5) чаще всего используются в системах заземления или зануления, а также там, где к основному кабелю подсоединяются дополнительные ответвления. Перед установкой нет необходимости снимать изоляцию с провода, достаточно поместить его в клеммную колодку и обжать. В результате получается быстрое соединение, соответствующее нормам электробезопасности.
Основные требования к клеммным колодкам для соединения проводов
Каждый вариант соединения должен отвечать определенным требованиям для обеспечения безопасности:
- хорошая механическая прочность;
- стабильность в течение всего срока службы;
- доступность для обслуживания и возможного ремонта;
- значение электрического сопротивления, не превышающее в 1,2 раза значение электрического сопротивления всего проводника.
Соединение должно быть защищено от случайного доступа. Эта безопасность обеспечивается специальными распределительными коробками и корпусами.
Преимущества и недостатки клеммных соединений
Важно рассмотреть положительные особенности использования клемм. К таким преимуществам относятся:
- безопасность соединения;
- исключение искрения;
- долговечность и надежность в эксплуатации;
- высокая степень жесткости;
- простота монтажа.
Зажимы можно использовать независимо друг от друга. При монтаже используется простая отвертка. При монтаже важно знать, как соединять провода в распределительной коробке.
Выбор способа соединения зависит от материала жилы, сечения, количества проводов и условий монтажа.

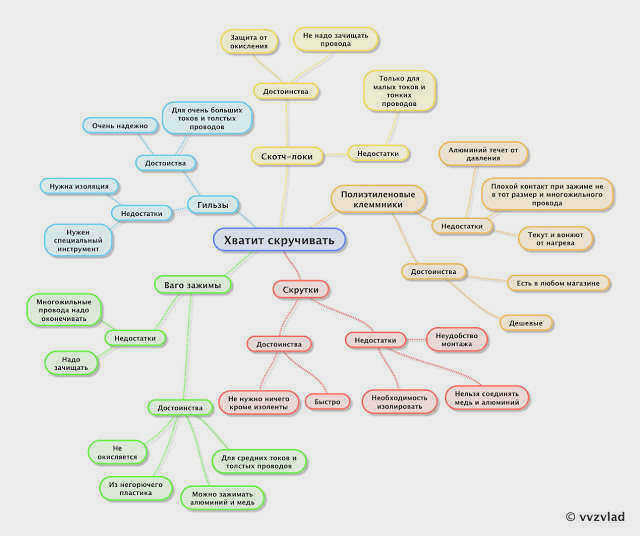

Перестаньте скручивать (восклицательный знак)
Действительно, прекратите. Есть много классных способов соединения различных типов проводов, но техника "прокусить изоляцию зубами, скрутить, заклеить" все еще жива.
Когда я вижу это, мне становится не по себе:
А когда я вижу это, мне хочется убить автора:

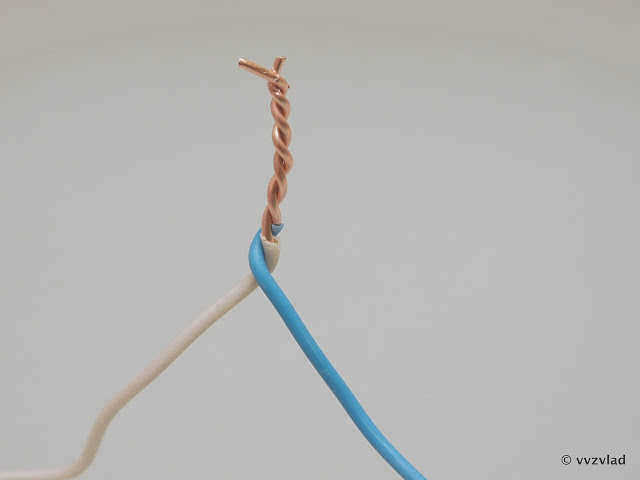

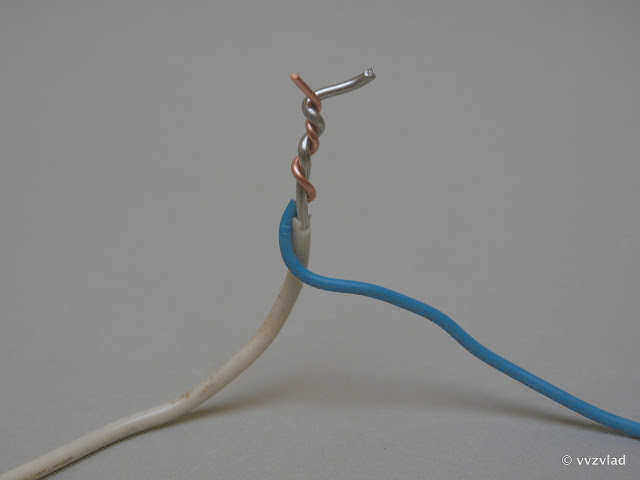

Дело в том, что медные и алюминиевые кабели никогда не следует скручивать вместе.
На это есть несколько причин. Главная из них – проблема окисления алюминиевого провода при контакте с медным – образуется гальваническая пара, которая медленно, но эффективно разрушает соединение. И чем быстрее это происходит, тем больше тока проходит через витую пару.
Конечно, через несколько часов такое соединение не будет разрушено, даже если вы включите в него обогреватель или чайник. Однако со временем сопротивление будет постепенно увеличиваться, делая витую пару все более горячей. А если нагрузка не постоянная, а эпизодическая, то непрерывные циклы нагревания-охлаждения еще больше ухудшат проводимость. Различные материалы по-разному расширяются при нагревании, и включение и выключение нагрузки путем скручивания таким образом будет сродни постоянному подергиванию взад-вперед. Вы понимаете, что это не приведет ни к чему хорошему.
Хорошо, если это просто тепло, его обычно можно отследить по характерному запаху горящей изоляции. Но искрящее соединение, особенно рядом с обоями или чем-то легковоспламеняющимся, может легко превратиться в пожар.
Какие существуют решения этой проблемы?
Полиэтиленовые клеммные колодки
Вот один из них:
Продаются в любом хозяйственном магазине, стоят копейки.

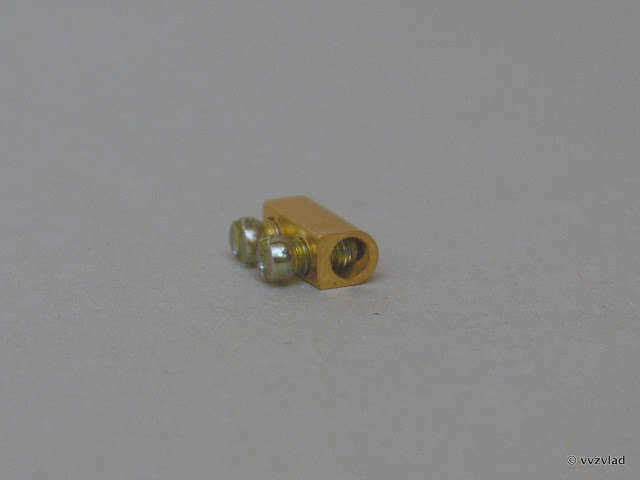

Внутри находится латунная гильза с двумя винтами:

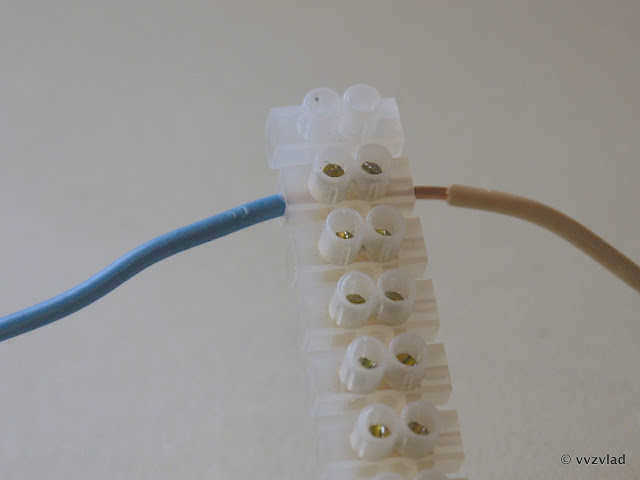

Поместите в нее провода и зажмите винтами:
Я убрал это для наглядности. С изоляцией это будет выглядеть так:
Каждый сегмент можно отрезать. Казалось бы, это идеальный вариант. Но есть один нюанс (с).
Хотя этих нюансов и недостатков – вагон и маленькая тележка, не обманывайтесь простотой.
- Алюминий не может быть зажат. Алюминиевый стержень находится в жидком состоянии под постоянным давлением, и контакт может легко потеряться или испортиться через некоторое время. Что это влечет за собой – вы знаете, тепло и огонь. Строго говоря, ВСЕ алюминиевые болтовые соединения следует подтягивать раз в год. Иначе получится что-то вроде этого:

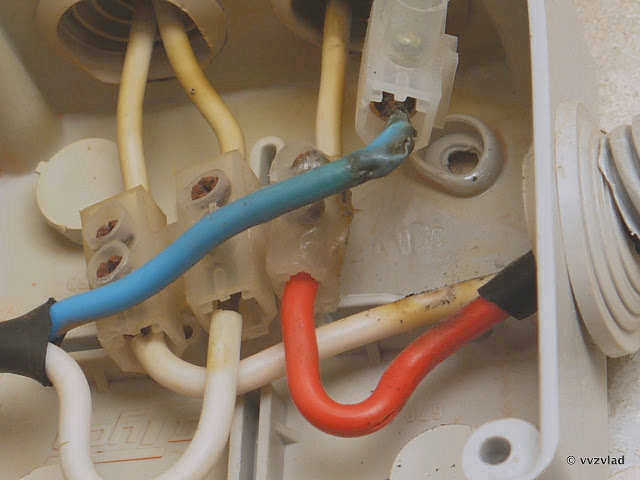

На фотографии видно, что крайняя клемма потеряла контакт, начала искрить и нагреваться – что расплавило ее крышку и немного изоляции провода. Она была заменена на такую же, хе-хе. - Нельзя зажимать многожильные провода. Есть целый набор вещей, которые не нравятся витой паре – вращательное движение, неровная поверхность винта и точечное неравномерное давление. Это может быть нормально, особенно если ток небольшой, а может не повезти и оставить половину жил. Остальное вы уже знаете.
- Размер должен соответствовать сечению провода. Слишком маленький по диаметру провод не подойдет, а слишком большой неудобно обжимать, ухудшая контакт и давая большую свободу – риск выпадения или разрыва провода.
- Если обжать слишком туго, твердая, но хрупкая латунь легко сломается. Это может привести к плохому контакту и…. все чисто.
- При покупке не обращайте внимания на маркировку силы тока. Они обманывают. Сила тока должна делиться на два, а лучше на три.
О проводах

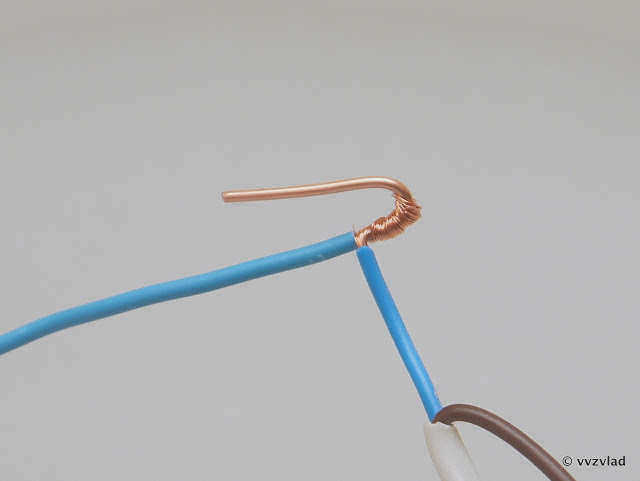

Бывает и такая ситуация, когда нужно соединить одножильный провод с многожильным:
Нет, его можно лудить и зажимать как однопроволочный проводник. Однако есть более простой вариант:
Он называется изолированный колпачок. Идея проста:
Вы подбираете его диаметр к сечению провода, слегка скручиваете его, чтобы он не разбух, надеваете колпачок и прижимаете его до упора (ну, по крайней мере, 3-4 раза). Теперь кабель можно обжимать во всех соединениях, не опасаясь переломить провода, повредить контакт или что-то еще. Важно выбрать правильный диаметр наконечника в зависимости от провода, иначе контакт будет хуже и провод может выскользнуть.

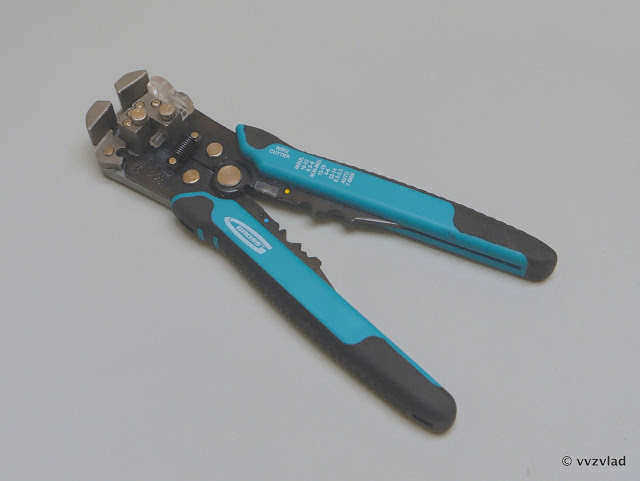

Зажать их можно хоть молотком, хоть отверткой или плоскогубцами, но лучше использовать специальный инструмент, который стоит не очень дорого – от 500 до 2 000 рублей. Лучше, конечно, не брать китайский no-name и брать на 30-40% дороже минимальной цены.

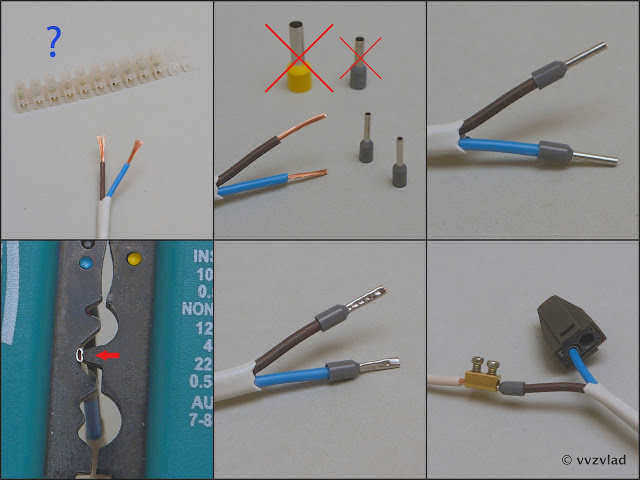

Я использую вот это:

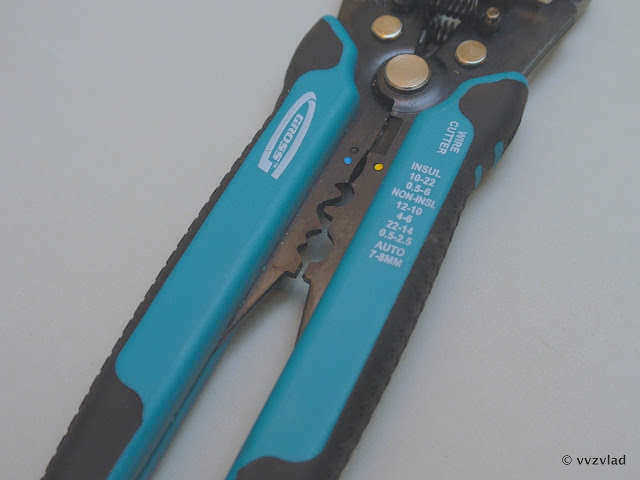

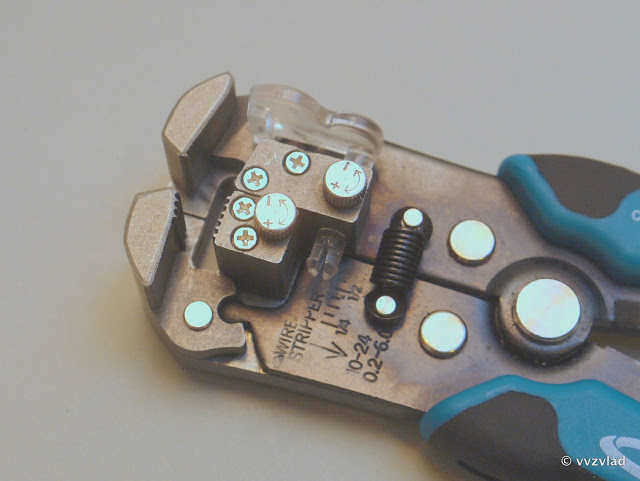

Съемник изоляции соединения:
И кримпер:
Бонус
Все фотографии из статьи (и многие не вошедшие) в оригинальном разрешении смотрите в альбоме Picasa.
Винтовые клеммы

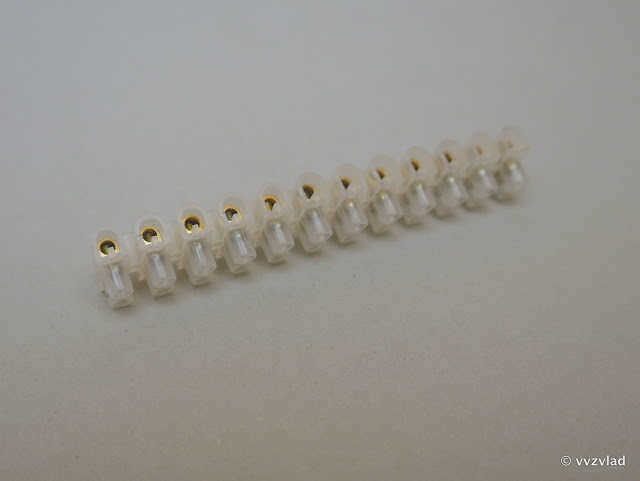

Широко используемые в электротехнической промышленности, винтовые разъемы являются, по сути, разновидностью трубчатого изделия (розетки). Они выполнены в виде прямоугольной трубки, но с закругленным (овальным) дном.
На верхней пластине этой трубки имеются резьбовые отверстия, в которые вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию. В теле изоляции сделаны проходы для доступа к винтам. Существует два типа этих клемм для электропроводки – одиночные и групповые.
Конструкция (одна из многих) винтовой клеммной колодки для электропроводки. Вариант закрытой клеммной колодки с возможностью монтажа на DIN-рейку
Винтовые клеммные колодки для подключения проводов характеризуются
- исключительной механической прочностью;
- могут работать с кабелем сечением до 25 мм;
- использование в слаботочных и силовых цепях.
Работа с этим типом разъемов не представляет сложности.
Концы кабеля вставляются в латунную трубку и отверткой затягиваются стопорные винты (обычно два винта). Винты, в свою очередь, прижимают провод к нижней части металлической трубки.
Помимо зажимов, существуют альтернативные методы соединения проводов. Более подробную информацию об использовании зажимов и других беспаечных методов можно найти в этой статье.
Резюме и полезное видео по этой теме
Следующий видеоролик расширит ваши знания о типах клемм и способах их подключения.
Электромонтажные работы редко обходятся без описанных приспособлений. Они могут показаться незначительными деталями, без которых легко обойтись, заменив техническое соединение простым скручиванием проводов.
Однако электротехническая практика полна случаев, когда простая скрутка проводов вместо надежного обжимного соединения может привести к трагическим последствиям..
Есть ли у вас опыт использования зажимов для соединения кабелей? Или у вас остались вопросы по этой теме? Пожалуйста, поделитесь своими мнениями и комментариями. Соединительный блок можно найти ниже.
