Первая панель раскатывается в нижней части крыши и крепится к доскам степлером. Нахлест всех последующих панелей составляет 0,1-0,15 метра. После того как вся подконструкция покрыта, можно прибивать обрешетку. Затем укладывается окончательный пол. От того, каким оно будет, зависит монтаж и технические детали работы.
Конструкция мансардной крыши: различия стропильных систем, этапы монтажа, фото
Сегодня мы поговорим о популярных решениях для мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильных систем, вы получите четкое представление об их устройстве. Ознакомившись с основами расчетов, вы сможете оптимизировать расходы на пиломатериалы. Получите информацию о важных моментах планирования пространства. Узнаете, в каком порядке следует устанавливать стропильную систему мансардной крыши.
Чертежи стропильной системы
Каждое упоминание о мансарде вызывает в памяти просторную односкатную крышу, в которой можно жить, но есть и другие варианты.
Односкатная крыша
Простая, прочная односкатная мансардная крыша. Благодаря своей прямолинейной форме она выглядит скромно, но элегантно. Особенно респектабельны большие панорамные окна "в пол", поскольку такая конструкция не только позволяет, но и провоцирует их установку.
Стропильная система очень проста: простые стропила одного ската опираются на мауэрлат из противоположных стен разной высоты и, при необходимости, на промежуточные опоры. Пропорции стен подобраны с уклоном 35-45 градусов, что гарантирует устойчивость к ветровым нагрузкам и нормальный свес снега.
Объем используется эффективно – при необходимости можно построить дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.
Скатная крыша
Относительно несложная, часто используемая кровля. Она выглядит непритязательно, но внушает доверие, поскольку сохраняет традиции, характерные для русского стиля. Поэтому ее редко специально проектируют под мансарду, а чаще приспосабливают как сборную конструкцию.
Конструктивно она проста – технические характеристики и стропильная система такие же, как у обычной скатной крыши. Прямые стропила, опирающиеся на мауэролат, располагаются под углом, образуя конёк. Фронтоны треугольные, прямые, вертикальные и почти всегда застекленные, часто с выходом на балкон.
Общая информация
У многих мансарда ассоциируется с жизнью творческих людей. К этому классу граждан относятся художники, музыканты и писатели. Раньше считалось, что лучшее место для их творчества находится на последнем этаже, непосредственно под крышей здания. Обычно это было неотапливаемое, плохо освещенное подсобное помещение.

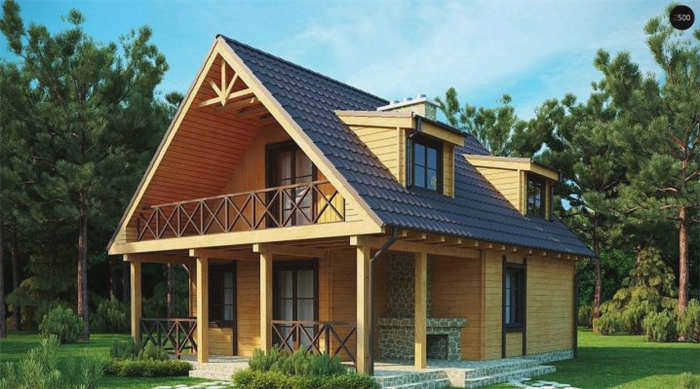

Сегодня дом с мансардной крышей – популярный вариант для частного жилья. Он может быть разного дизайна, формы и архитектурного стиля. Для такого здания характерны необычные комбинации окон и даже балконов. Мансардная крыша позволяет значительно увеличить жилую площадь здания. Отдельный этаж не требуется.
Мансардная крыша представляет собой деревянную каркасную конструкцию. Название этого типа крыши происходит от имени Франсуа Мансарда. Он был французским архитектором. Однако первое сооружение такого типа было построено Пьером Леско, который участвовал в создании Нотр-Дам де Пари и даже Лувра.
Несколько слов предостережения. Раньше на чердаках жили малообеспеченные люди. Сегодня крыши с жилыми помещениями строятся повсеместно. Часто их можно встретить в домах состоятельных граждан.
Современная мансарда может содержать помещения самого разного назначения. Многие домовладельцы устраивают под крышей библиотеку
- библиотека;
- мастерскую;
- кабинет;
- гардеробную.
Однако чаще мансарда используется для создания полноценных жилых помещений со стандартной высотой не менее 2,5 метров. К ним относятся спальни родителей, детские комнаты и комнаты для гостей. В зависимости от размеров дома, на этом же уровне могут располагаться дополнительные ванные комнаты.
Особенности
При строительстве мансардных крыш важно учитывать климатические условия местности. Для России характерны холодные зимы. В этот период происходят резкие изменения температуры воздуха. Поэтому монтаж мансардной крыши предполагает установку звукоизоляционных, теплоизоляционных и пароизоляционных материалов, а также создание вентиляционных зазоров. В то же время конструкция должна быть максимально функциональной и вписываться в архитектурный стиль здания.
Уровень комфорта в мансарде напрямую зависит от качества используемой изоляции. Изоляционный материал должен сохранять тепло зимой и защищать помещения от жары летом, позволяя легко их охлаждать.
Изоляция укладывается на стены, потолок и даже пол мансарды. Материал выбирается после составления плана этажа, на котором должны быть отмечены все инженерные коммуникации. Также желательно отметить на нем теплопроводность материалов, используемых в несущих конструкциях дома. По этой причине рекомендуется прибегнуть к помощи профессионалов. Они не только составят строительные чертежи, но и рассчитают и подберут оптимальные варианты всех материалов.
Например, мансардная крыша, конструкция которой представляет собой многослойный "пирог", создается путем:
- укладки пароизоляции
- укладки изоляции;
- вентиляционный зазор;
- крепление гидроизоляции;
- укладка кровельного покрытия.
Важно соблюдать эту последовательность для достижения хорошей теплоизоляции. Особое внимание при сооружении "пирога" следует уделить изоляционному материалу и вентиляции. Крыши утепляются чаще:
Выбор формы
Двускатный формат наиболее прост в работе и позволяет сэкономить на материалах. Но за все приходится платить – и в данном случае цена заключается в уменьшении доступной полезной площади. Кроме того, стены придется возводить с уклоном, что делает невозможным размещение высокой мебели и предметов обстановки. Для отдельной спальни этот вариант оптимален, но если вы хотите создать еще одну комнату, лучше выбрать другую планировку.
Раздельные крыши наиболее популярны среди потребителейНаибольшей популярностью у потребителей пользуются срубы, под которыми проще всего создать качественное жилое пространство. Отказ от наклонных окон упрощает технологию, но увеличивает затраты на материалы. Если такие соображения, как внешний вид крыши и максимальный сток осадков, имеют первостепенное значение, выбирайте вариант с обшивкой. Он характеризуется впечатляющей устойчивостью к механическим нагрузкам. При возникновении каких-либо трудностей следует обратиться за советом к специалисту, занимающемуся данным домом.
Односкатная крыша плохо подходит для мансарды, так как большой скат можно получить только за счет усиления стропил и увеличения стоимости кровли. Шатровый и полускатный (иногда его еще называют датским) форматы позволяют получить просторное помещение с приемлемой высотой потолка. Однако стропильную систему в этом случае укрепить сложнее, чем в случае односкатной, а общая стоимость работ ощутима практически для всех клиентов.
Если вы добавите дополнительные слои на крышу, то получите минимум 250 см между полом и коньком. Для двухэтажной крыши расстояние от пола до потолка должно быть более 5 м. Продумывая геометрическую форму и размеры здания, всегда следует обращать внимание на то, как будут выглядеть окна. Размещая их в плоскости крыши, необходимо позаботиться об отделке, чтобы предотвратить попадание осадков.

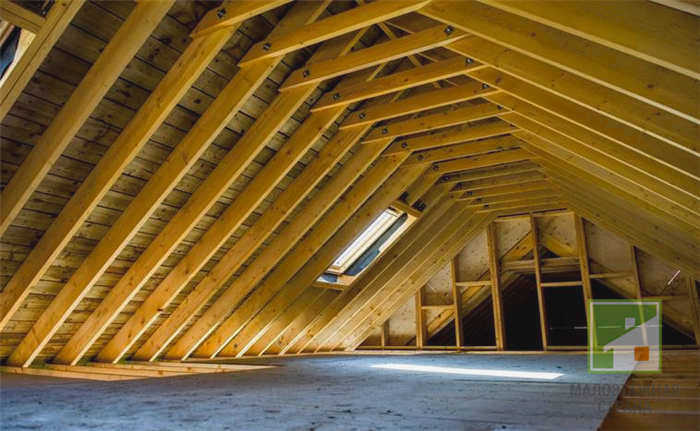

Стропильная система
Какие существуют типы?
Под мансардой стропильная система может быть одного из трех основных типов, а именно:
- подкосные; – подстропильные; – висячие;
- подвесная;
- комбинированная.
Висячая стропильная система, основанная исключительно на коньковых прогонах и мауэрлатах, строится с использованием верхней и нижней обрешетки. При высоте фронтонов более 400 см нижние части стропил должны опираться на стойки или подкосы для предотвращения прогиба. Преимущество подвесного варианта в том, что он располагается в местах, которые не используются людьми, и позволяет получить много свободного пространства.
Подвесные балки используются, когда сверху находится тяжелый кровельный материал. Независимо от типа конструкции, высота потолка в жилых мансардах не должна быть меньше 230 см. Аркада – идеальное решение, если в середине дома есть несущая перегородка. Нагрузка на конструкцию равномерно распределяется между ней и внешними стенами. Расположить каркас таким образом легко и удобно, но между внешней и внутренней стенами должно быть не более 700 см. Подвесной вариант целесообразно использовать, если в здании нет несущих перегородок и колонн, чтобы давление от крыши не передавалось на них. В этом случае точками крепления являются коньковая обрешетка и конек.
Если крыша небольшая (не более 50 м²), стропила можно построить по самой простой схеме. Она включает в себя ноги и горизонтально ориентированную обрешетку. Если здание большое, для усиления следует использовать стяжки, подкосы и толкающие опоры, но усиление уменьшает доступную полезную площадь. Элементарный тип не может быть использован, если расстояние от одной стены строения до другой превышает 14 м. Однако когда крыша опирается посередине на колонны, а не на перегородку, используются смешанные стропила.
Идея проста: одна из стропил передает механическую нагрузку на колонны, а остальные элементы подвешиваются. Преимущество этого шага очевидно: он снижает необходимость в дополнительных деталях и не оказывает излишнего давления на фундамент дома. В любом случае, планировка мансарды и ее тип должны быть учтены при проектировании, поскольку характеристики стен, фундамента, стропил и крыши тесно связаны между собой. Решение переоборудовать готовый дом или пристроить мансарду к обычному дому означает, что все расчеты и планировки придется переделывать. Эта работа особенно сложна на сложных почвах, где высоко залегают грунтовые воды.
Изоляция и звукоизоляция
Основной звукоизоляцией в мансарде является пол. Звукоизоляция необходима для обеспечения комфорта на верхнем этаже и предотвращения излишнего проникновения шума в соседние помещения.
Для этого используются старые проверенные методы и новые технологии:
- На балки укладывается полиэтиленовая пена с фольгой (с одной стороны);
- между балками укладывается 5 см песка.
Правильно выполненная звукоизоляция гасит звук ударов сверху, будь то шаги или падающие предметы. Для звукопоглощения часто используются минеральная вата, пенопласт или войлок, базальтовые плиты. Также обеспечивается пароизоляция и теплоизоляция.
Из-за постоянного контакта крыши с погодой, перегрева летом и охлаждения зимой необходимо обеспечить дополнительную изоляцию чердака. Для этого на этапе строительства под шифер или другое покрытие укладывается специальный защитный слой изоляции и влагонепроницаемой мембраны. Основные работы по гидроизоляции чердака выполняются изнутри после завершения основного этапа строительства.
Важно оставить небольшое пространство между слоем кровли и изоляцией для естественной вентиляции. Дополнительная внешняя изоляция мансарды в настоящее время выполняется с помощью современных средств, чтобы не уменьшать полезную площадь внутри мансардного здания. Небольшой вес изоляционного материала предотвращает провисание или деформацию конструкции. На рынке имеются специальные напыляемые изоляционные материалы. Они образуют однородную, твердую поверхность и предотвращают накопление влаги.
Отделка
Оригинальные и практичные решения для отделки деревянного или кирпичного чердака позволяют дать волю фантазии. Дизайн мансарды во многом зависит от общего декоративного решения, но иногда в ход идут даже самые смелые идеи. Облицовка мансардной крыши в первую очередь связана с особенностями готового строения. Поэтому существует ряд особенностей, которые необходимо учитывать при оформлении мансарды.
При этом необходимо учитывать несколько моментов.

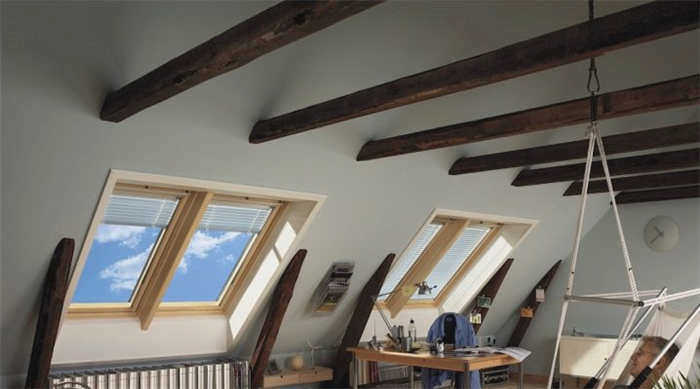

- На внешний вид интерьера мансарды влияет наличие мансардных окон. Они располагаются на скатах крыши. Обычное окно располагается на плоской стене и пропускает больше света в помещение.
- Можно разработать необычный дизайн мансардных окон, например, в цветных тонах, контрастирующих с цветом потолка или пола.
- Свесы мансардной крыши могут быть оформлены таким образом, чтобы подчеркнуть необычный дизайн лофт-пространства.
- Особую атмосферу лофта создает нестандартная мебель (например, мебель неправильной формы). Низкий шкаф неправильной формы вписывается в узкое и низкое чердачное пространство.
- Большую площадь мансарды можно разделить на различные функциональные зоны.
В настоящее время существует множество различных вариантов обустройства мансарды, поэтому вы можете найти оптимальное решение для своего дома. Все внутренние работы вы можете выполнить самостоятельно или с помощью профессионалов.
Более подробную информацию вы найдете ниже.
